MAX. Aplicaciones para robótica
Ajuste de pantallaEl ajuste de pantalla se aprecia al ver el vídeo en pantalla completa. Elige la presentación que más te guste:
Vídeo preparado para el curso del INTEF Dale la vuelta a tu clase (Flipped Classroom).
Además de arduino, ¿qué otras plataformas nombra el profesor?
00:00:38
¿Es Fritzing un simulador de circuitos?
00:01:45
¿En qué está basado visualino?
00:05:05
Fijate, ¿en qué está basado el editor PICAXE?
00:06:55
Hola a todos a este vídeo explicativo en donde vamos a ver distintas aplicaciones y programas que vienen incluidos en más o que se pueden instalar en Macs para trabajar con esa plataforma tan útil para nosotros que es la plataforma Arculino.
00:00:05
pero también para trabajar con otras plataformas que no vemos tanto, como es Cranbell, como es Picaxe, y que nos van a ayudar a ver o a entender que hay muchas más cosas en robótica que solo la plataforma Arduino.
00:00:30
Y que además tenemos que hacer ciertas cosas antes, que es por ejemplo controlar un poco la electrónica, y para eso necesitamos simuladores, necesitamos poder dibujar circuitos, y tenemos que poder hacer nuestras pruebas.
00:00:44

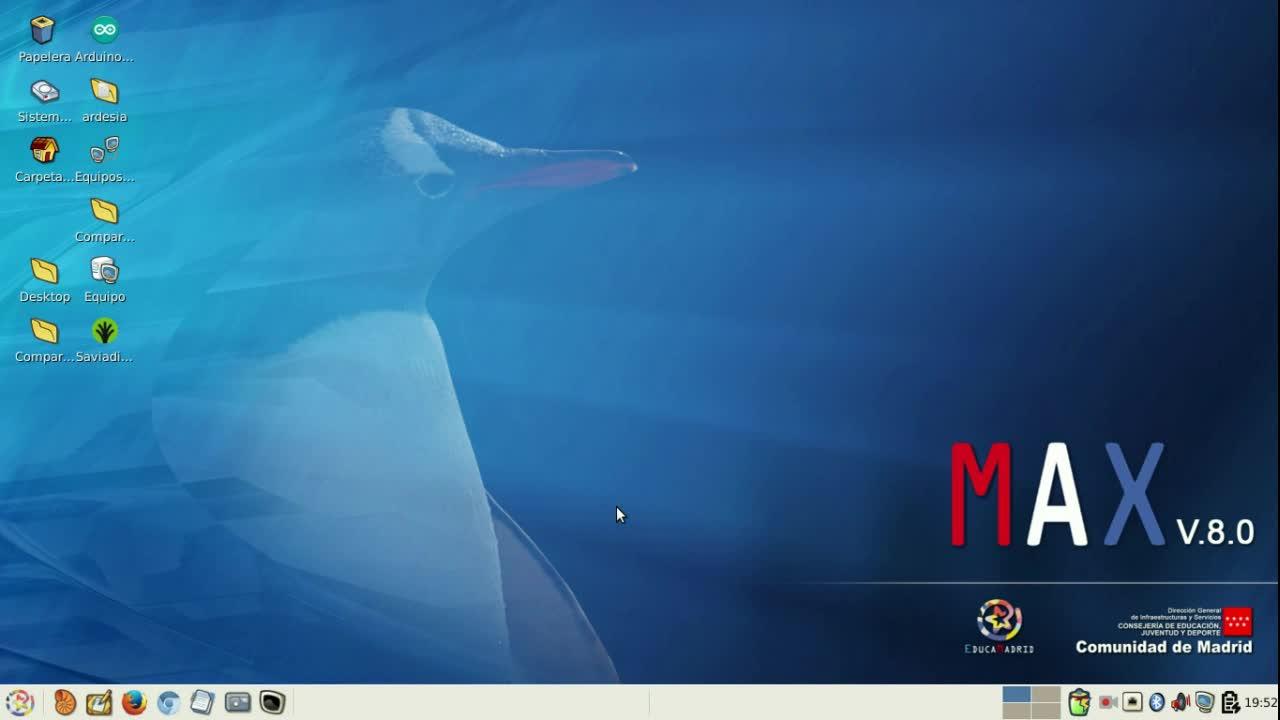

Bueno, pues vamos a ver qué es lo que tengo yo, por ejemplo, en este ordenador ya preparado.
00:00:58
Bueno, si nos fijamos aquí arriba directamente, pues tengo mi acceso al Arduino IDE ya preparado en mi escritorio.
00:01:02
Escritorio que procuro tener lo más limpio posible, ¿vale?
00:01:08
Porque es el equivalente a mi mesa de trabajo.
00:01:11
Bueno, o sea, ese como me es muy interesante, lo tengo ahí puesto de acceso directo.
00:01:15
Pero lo normal es ir aquí al menú Inicio y, por ejemplo, nos podemos ir al menú Educación.
00:01:19
En el menú de educación tenemos un apartado dedicado a la electrónica y de estas opciones
00:01:24
que me dan aquí me voy a fijar en dos, una es Fritzing, Fritzing no es un programa de
00:01:30
simulación electrónica, es un programa para construir PCBs, es decir placas de circuito
00:01:37
impreso pero a partir de un dibujo entre comillas realista del circuito, si os fijáis en la
00:01:43
parte del panel derecho pues tenemos distintos componentes que podemos ir poniendo o insertando
00:01:51
en un circuito los diodos tenemos resistencias vale tenemos potenciómetros y si os fijáis aquí
00:02:01
tenemos la plataforma y eso donde los ponemos bueno pues aquí tenemos un dibujo de una placa
00:02:10
protoboard como la que utilizamos en clase exactamente igual entonces yo lo
00:02:17
que puedo hacer es sacar piezas vale e ir montando mi circuito
00:02:21
por ejemplo puedo sacar el arduino vamos a cargar arduino
00:02:29
y saco el arduino que tenemos en clase bien como veis aquí
00:02:33
pues el dibujo parece bastante bastante realista puedo sacar además un esquema
00:02:39
eléctrico, puedo ver también cómo podría quedar en un circuito impreso, si pulso aquí
00:02:44
pues me da eso, y fijaros, esto es una novedad en FritzC, que también puedo hacer aquí
00:02:51
y utilizar esto como Arduino IDE, para meter el código de programación, pero nosotros
00:02:56
normalmente lo que hacemos es hacer aquí el dibujo, y ese dibujo pues llevarlo a compartir,
00:03:04
guardarlo e imprimirlo de alguna manera
00:03:09
para que me pueda servir
00:03:14
en otro referente, porque este dibujo es bastante realista
00:03:16
para nuestros trabajos, pero esto no simula
00:03:22
si yo hago el conexionado y le doy a ejecutar, pues aquí no hay ningún botón
00:03:26
de ejecución, hay una vista, de edición
00:03:31
pero no hay ninguna ejecución, no es un simulador
00:03:34
Vale, bueno, vamos a no guardar. Tenemos, sin embargo, otro aquí muy, muy, muy interesante, que es CUTS. CUTS sí que es un simulador. Fijaros aquí que tiene la ventana de simulación, ¿vale?
00:03:37
¿Componentes? Pues aquí sacamos los componentes, ¿vale? Y podemos ir construyendo nuestro circuito. La ventaja que tiene este con respecto al anterior es que nosotros sí que podemos hacer una simulación del circuito y ver cómo funciona y podemos ver y tomar notas de qué corrientes, qué voltajes circulan por el circuito, ¿vale?
00:03:55
Es decir, que este sí que es un programa de simulación electrónica.
00:04:18
Vale, bien, por aquí tenemos esto, vamos a no guardar, cerramos, y vámonos ahora a la parte de programación.
00:04:26
En la parte de programación tenemos nuestro Scratch.
00:04:36
Fijaros que yo, por ejemplo, no tengo cargado Scratch for Arduino, y ahora os voy a enseñar el porqué.
00:04:39
Tengo instalado Processing, un Processing aquí un poco viejo. Tengo aquí un IDE para utilizar con bloques, bueno, pero me fijo en este, este me resulta muy agradable a mí, es Visualino, Visualino está basado en Blocky y es muy parecido también al BitBlock de la empresa BQ.
00:04:44
Bien, si os fijáis, la ventaja que tiene esto con respecto a todos esos programas de bloques es que en la misma ventana yo tengo tanto el diagrama de bloques que me permite hacer esa programación tan cómoda y luego su traducción directa a lo que es el programa de fuente que utilizaría Arduino.
00:05:10
este que es más complicado de programar para nosotros la otra ventaja es que nada más sacar
00:05:39
un bloque fijaros que ya se ha metido aquí ha aparecido en este caso lo metido en el loop en
00:05:48
el repetir y aquí aparece el mientras es decir que inmediatamente o sea inmediatamente aparece
00:05:58
la traducción del bloque
00:06:08
o de la programación por bloque es esta programación en un fichero de fuente
00:06:13
para Arduino, por eso me gusta tanto
00:06:17
bueno, pero ya sabemos, es que hay más cosas, más cosas que Arduino
00:06:20
bueno, pues hagamos sin guardar, aquí también tengo, por ejemplo
00:06:25
la posibilidad de programar ese otro
00:06:29
circuito electrónico que le llamaba que es Pikachu
00:06:33
muy baratito también, que aquí podemos elegir el tipo de pickaxe que utilicemos, este es más típico, el 22
00:06:37
y si os fijáis, es lo mismo que siempre, está utilizando bloques como en los otros casos
00:06:48
es muy fácil de programar por bloques, además podemos utilizar el basic de pickaxe
00:06:54
que es no sencillo, lo siguiente, es un fichero fuente
00:07:02
extraordinariamente sencillo y es una pena que no se utilice más
00:07:06
este fichero o este tipo de programación porque
00:07:10
ayuda bastante a entender
00:07:13
lo más básico de la programación en un fichero de texto
00:07:18
como fuente. Bueno, más opciones
00:07:22
pues aquí estábamos en otras
00:07:25
bueno, otra opción para aplicar
00:07:30
a Pikachu, ah y otro
00:07:33
por ejemplo, este
00:07:35
otro sistema
00:07:36
que es, os acordáis de los Lego Widu
00:07:39
que habéis visto en
00:07:40
en primaria
00:07:42
bueno, pues este nos permite
00:07:44
trabajar con los Lego Widu
00:07:47
es ese, Scrap for
00:07:48
for Bot
00:07:50
vale
00:07:52
¿qué nos faltaría a nosotros aquí? pues
00:07:53
instalar el Scrap for Arduino
00:07:56
por ejemplo
00:07:59
para poder trabajar con lo que tenemos en el, o estamos viendo precisamente en el aula.
00:07:59
Y bueno, ojo, ¿habéis respondido a mis preguntas?
00:08:08
