CCNA3, Tema5_1_protocolos dinamicos

Ajuste de pantalla

El ajuste de pantalla se aprecia al ver el vídeo en pantalla completa. Elige la presentación que más te guste:

Subido el 13 de marzo de 2020 por Jesús S.

86 visualizaciones

Más información Transcripción

Descargar la transcripción

Hola a todos, vamos a presentar el capítulo 5 del CCNA3, que es enrutamiento dinámico. 00:00:00
Entonces, sin más preámbulos, comenzamos. 00:00:09
Este tema no tiene prácticas y lo que hace es repasar los conocimientos teóricos 00:00:13
sobre el enrutamiento dinámico y los distintos protocolos que podemos encontrar. 00:00:20

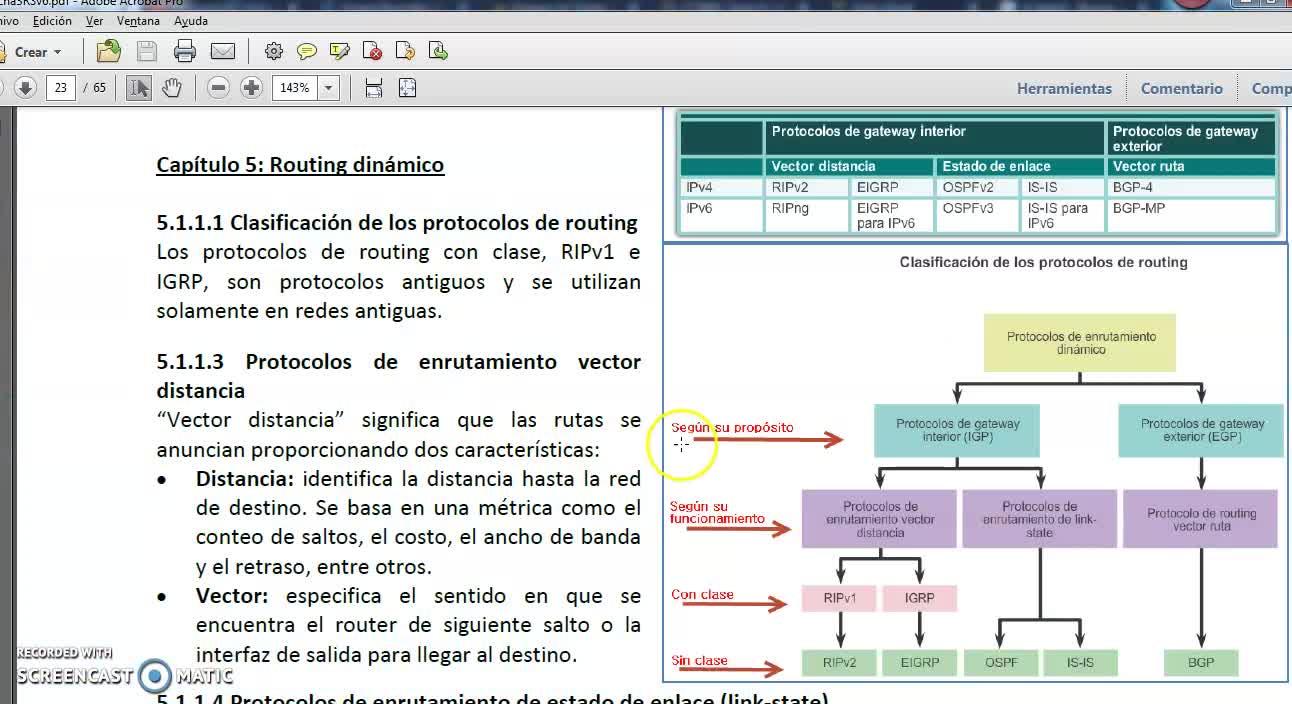

En esta representación tenéis todos los protocolos que podemos encontrar 00:00:24
Entonces la primera división que hacemos es de Gateway Interior IGP o de Gateway Exterior IGP 00:00:32
Los de IGP son los que vamos a utilizar dentro de la empresa, del Gateway hacia adentro 00:00:38
Y los de Gateway Exterior son los que se utilizan en Internet 00:00:45
Que prácticamente solo nos aparece aquí uno que es el IGP 00:00:50
La siguiente clasificación que tenemos es por el tipo, tenemos aquí una representación en el resumen PDF, según su propósito, serían EGP o IGP, según su funcionamiento, pues tenemos de vector de distancia, ahora más adelante vemos en qué consisten, o de estado de enlace, link state. 00:00:53
y el protocolo de vector de ruta, que es el que se utiliza en Internet. 00:01:16
Después, la siguiente clasificación, que aunque aquí no aparece, sería con clase, 00:01:24
esto es muy antiguo y ya no se tiende a no utilizar, y protocolo sin clase. 00:01:31
Entonces, la diferencia está en que estos protocolos RIPV1 y GRP no mandan la máscara. 00:01:36
entonces determinan el tamaño de la red según los dígitos por los que comienza 00:01:45
según la clase implícita, como eso ya no se utiliza 00:01:50
los que más se utilizan ahora son los de la parte inferior 00:01:55
entonces de vector de distancia tenemos básicamente RIP 00:01:59
que la versión sin clase es RIPv2 00:02:02
y un protocolo propietario de Cisco que empezó llamándose IGRP y ahora se llama EIGRP 00:02:08
Y luego protocolos más modernos y muy potentes como OSPF, IS-IS. 00:02:13
IS-IS no vamos a ver nada de él y el que vamos a ver aquí es OSPF. 00:02:19
Y para usarlo en Internet, BGP. 00:02:24
En la siguiente representación tenéis un sistema autónomo. 00:02:28
Esto sería un AS1, es un sistema autónomo, que es un conjunto de router que trabajan en una empresa. 00:02:33
Es una forma de llamar a una zona de router. Aquí tenemos otro sistema autónomo y otro sistema autónomo. Tenemos tres AS y este de la izquierda, el 1, funciona con IGRP, el 2 con OSPF y el 3 con RIP. No hay ningún problema. 00:02:40
Después, se conectan a Internet, aunque no lo pongan todos, básicamente con esta filosofía. 00:02:59
Fijaros, siempre la ruta hacia Internet es una ruta estática por defecto, resumida. 00:03:05
No, perdón, una ruta estática por defecto, que es la que me manda hacia el router del proveedor. 00:03:13
Y para entrar desde el router del proveedor, desde el ISP hacia la empresa, una ruta estática resumida de todo lo que hay en la empresa. 00:03:18
¿Vale? 00:03:26
Y luego, para comunicarme entre ISPs y por Internet, pues utilizaré BGP, que es un protocolo de Gateway Estéreo. 00:03:27
¿De acuerdo? Muy bien. 00:03:36
Ahora, ¿qué es un protocolo de enrutamiento por Vestor de Distancia? 00:03:39
Pues básicamente es un sistema en el cual el router solo sabe, R1 solo sabe, que para llegar a una red tiene que apuntar hacia allá, 00:03:43
hacia la interfaz de su vecino y tiene otro parámetro que es la distancia. 00:03:53
Por ejemplo, si usamos RID, la distancia es el número de saltos que hay, pero no sabe nada más. 00:04:00
No sabe por qué camino vamos a cruzar, si hay ancho de banda grande, pequeño, no sabe nada. 00:04:05
Solamente eso, dirección y distancia. 00:04:11
Los protocolos de vector de distancia, aquí los tenéis, son RID, V1 muy antiguo porque no manda la máscara 00:04:14
y RIP versión 2, que es el que normalmente usaremos, muy fácil de configurar. 00:04:22
Y luego, en cuanto también, aunque a veces nos equivocamos, vector de distancia es EIGRP, 00:04:27
que es la versión de Cisco de un protocolo con vector de distancia, más complejo de configurar y gasta más recursos. 00:04:33
Aquí tenemos una representación del funcionamiento de un protocolo de estado de enlace. 00:04:44
El protocolo de estado de enlace lo que hace es que cuando arranca manda actualizaciones a toda la red, hay unos mensajes de saludo, ahora lo veremos, y al final el router tiene un mapa completo de la red. 00:04:53
En lo de estado de enlace siempre decimos que el router tiene guardado el plano completo, sabe por donde tiene que encaminar el tráfico. 00:05:10
Y otra característica importante es que en el protocolo anterior de vector de distancia se mandan actualizaciones periódicas, concretamente RIP manda actualizaciones de la tabla de enrutamiento cada 30 segundos, sin embargo en el de estado de enlace normalmente solo se envían actualizaciones cuando cambia el estado de un enlace, eso es mucho más eficiente porque no consume en ancho de banda. 00:05:17
Como protocolos de estado de enlace tenemos OSPF e IS-IS. 00:05:44
El que vamos a usar aquí es OSPF. 00:05:50
Después, ¿qué problemas tienen los protocolos de enrutamiento con clase? 00:05:53
Mirad, aquí tenéis un ejemplo donde tenemos una red que no es continua. 00:05:58
Es decir, tiene aquí un barra 24, pero que es de clase B. Tiene aquí otro barra 24, pero que es de clase B. Lo estamos usando como clase C, ¿verdad?, con barra 24, cuando es una dirección 172. 00:06:03
y luego las hemos separado por un barra 30, que además, bueno, pues esto hace que estas dos redes estén separadas por otras que son distintas. 00:06:20
Si la máscara de toda esta red fuera barra 24, funcionaría correctamente, pero ya veréis que aquí no lo va a hacer. 00:06:32
Este protocolo manda, al encenderlo, manda una actualización con una red que se llama 172.16.0.0. 00:06:38
Es decir, R1 le dice a los demás, oye, tengo conectada una red que es 172.16. ¿Por qué hace eso? Porque como es de clase B, él sólo entiende hasta ahí. 00:06:45
Entonces, R2 da de alta esa red en su tabla de enrutamiento. En el siguiente paso, en el punto 3, vemos que R3 arranca y hace lo mismo. 00:06:57
da de alta, anuncia a sus vecinos, con el protocolo RIGV1, por ejemplo, que es con clase, 00:07:07
anuncia la red 172.16.2.0, pero para él esa red, como no maneja las máscaras, sino que 00:07:16
solamente tiene en cuenta la clase, se llama 172.16.0.0. Cuando llega a R2, R2 tiene dos 00:07:25
caminos para llegar a una red que se llama 172.16.0.0, que es uno saliendo por serial 00:07:33
0.0.1 hacia la derecha y el otro saliendo por serial 0.0.0. Aquí lo veis que es con 00:07:41
RIP, ahí está el origen del rutamiento y la distancia que es a un salto. ¿Esto qué 00:07:48
efecto tiene? Pues fijaros, una cosa muy curiosa. Si hacemos un ping desde R2 hasta 172.16.1.1, 00:07:53
¿Qué va a ocurrir? El router, como tiene dadas de alta dos redes iguales, lo que hace es balanceo de carga, acordaros de este concepto, lo que hace es que manda un pin hacia la izquierda y otro hacia la derecha, uno hacia la izquierda y otro hacia la derecha, entonces claro, la consecuencia de eso es que, veis, U de un reachable, un alcanzable, y ese puntito es que ha funcionado inalcanzable, ha funcionado inalcanzable, es decir, la mitad de los pins están fallando. 00:08:01
Porque se mandan hacia una dirección que no está la 1,1. Los que vengan hacia este lado se perderán. Muy bien. Esto hoy en día con RIP V2, solamente ya con eso, ya es suficiente para que no ocurra. 00:08:31
ahora un protocolo de enrutamiento sin clase que hará cuando arranca 00:08:48
manda la red auténticamente que tiene configurada 00:08:53
que es la 172.16.1.0 00:08:57
la da de alta R2 como una red que puede llegar a ella 00:08:58
con el protocolo RIP a un salto 00:09:04
cuando arranca el siguiente router informa de que tiene una red 00:09:07
que es la 172.16.2.0 y cuando llega a R2 00:09:12
la da de alta adecuadamente, ¿de acuerdo? Entonces aquí no hay ningún problema. 00:09:16
Aquí cuando hagamos un pin a 172.16.1.1, pues van a llegar todos los pins de forma correcta, 00:09:20
que son estas marquitas que tenéis aquí, ¿de acuerdo? 00:09:26
Ahora, una tabla que refleja las características de los protocolos de enrutamiento. 00:09:33
De esto tenéis luego unas preguntas, de estas de tipo test. 00:09:38
Entonces, fijaros, básicamente, la velocidad de convergencia que es, 00:09:43
Desde que yo arranco una red, imaginaros que puedo encender la alimentación de todos los routers a la vez. Hasta que es operativa, hay un proceso en el que la red está convergiendo. Se dice que una red ha terminado de converger cuando todos los routers tienen una información coherente. 00:09:46
Es decir, se han pasado sus tablas de enrutamiento, han dado de alta lo que tienen, etc. 00:10:07
Eso puede tardar en una red, depende del diámetro que tenga, del número de routers, pero puede tardar bastante. 00:10:12
Hasta, claro, si cada actualización tarda 30 segundos, pues si tengo 4 o 5 routers, hay que esperar 2 minutos fácilmente. 00:10:18
Entonces la convergencia en estos protocolos es muy lenta y luego ya en EIGRP y OSPF es rápida. 00:10:28
La escalabilidad. ¿Para qué redes está pensado? Pues RIPv2 está pensado para redes pequeñas y ya IGRP y OSPF para redes grandes. ¿Pueden usar VLSM? Pues no puede usarlo RIPv1, que no tiene en cuenta las máscaras. Es un protocolo con clase. Y tampoco IGRP. Bueno, pero IGRP y RIPv1 es que están obsoletos. 00:10:36
uso de recursos, pues DRIP, pocos recursos 00:11:03
EIGRP medios y OSPF altos 00:11:07
ese es el problema que tiene, OSPF es bueno pero gasta mucha CPU, gasta máquina 00:11:11
implementación y mantenimiento, DRIP es muy sencillo de 00:11:15
implementar y EIGRP y OSPF tienen más 00:11:19
parámetros, son un poquito más complejos pero tampoco mucho 00:11:23
OSPF tiene una opción de hacer multi áreas que ya lo veremos que sí que 00:11:26
resulta más compleja, pero no hace falta llegar a ese nivel. 00:11:31
La métrica de los protocolos de enrutamiento. Fijaros, vamos a lanzar un paquete desde PC1 00:11:37
y tenemos que llegar hasta PC2. ¿Por dónde creéis que va a ir? Si me vengo por aquí 00:11:44
arriba, el camino es muy rápido, porque enseguida llego. Es muy rápido porque no tengo que 00:11:52
pasar por dos routers, solo doy un salto, paso por uno y ya llego. Pero el problema 00:11:59
es que el camino es muy malo, es de 56K. Si me vengo por la derecha, doy más vuelta, 00:12:03
paso por otro router intermedio, sin embargo este camino es mucho más rápido. ¿Por dónde 00:12:10
se va a ir? Pues fijaros, si el protocolo que utilizo es RIP, va a elegir el camino 00:12:17
corto, porque tiene en cuenta el número de saltos, pero si uso OSPF, OSPF mira los anchos 00:12:22
de banda. Y dice, hombre, me tiene más cuenta venir por aquí, porque aunque haya más routers, 00:12:28
el camino es con un ancho de banda mucho más amplio. ¿Vale? Entonces, ¿qué métrica 00:12:35
utiliza? RIP, número de saltos. OSPF tiene en cuenta el ancho de banda acumulativo. Ya 00:12:42
veréis que hay un concepto que es el coste, vamos sumando y por donde tarde menos en llegar 00:12:49
Por ahí se va. EIGRP es muy parecido a SPF. Tiene en cuenta el ancho de banda, pero puede tener en cuenta otros parámetros. Aquí Cisco se cubrió de gloria. Y son el retardo, la confiabilidad y la carga. Estos tres parámetros, sobre todo la carga y la confiabilidad, no se utilizan prácticamente nunca. Y el retardo poco. ¿De acuerdo? Ya aprenderemos a configurarlo. 00:12:55
Bueno, vamos a hacer alguna de estas, fijaros, enrutamiento dinámico, gateway interior, vector de distancia, entonces aquí tenemos RIP V1, este es RIP V2, ya sabéis que estas tablitas para los exámenes son muy socorridas, e IGRP, verificamos si está correcto, aquí protocolos de IGRP, 00:13:19
Seguimos estando dentro del gateway y tendríamos el estado de enlace, el OSPF y también IS-IS. 00:13:48
Verificamos, está correcto. 00:14:05
Y por último, de gateway exterior, BGP es el que se utiliza. 00:14:07
Bueno, esto hacerlo vosotros porque nos entretiene muchísimo en el vídeo. 00:14:12
es sencillo, tenéis la solución en la pantalla anterior, pero probad a hacerlo. 00:14:19
A ver, esta. Métrica basada en el conteo de saltos. 00:14:23
SES, RIP. Utiliza el costo, ancho de 00:14:27
bande de enlace acumulativos. SES o SPF. 00:14:31
Métrica basada en el retardo 00:14:36
y en el ancho de banda. Aquí. La métrica 00:14:38
también puede basarse en la confiabilidad y en la 00:14:43
carga, pues aquí, el EIGRP. Verificamos, está bien. Muy bien. Funcionamiento de un protocolo de enrutamiento dinámico. Vamos a ver. 00:14:47
