InkScape. Vectorización de mapas de bits

Hola de nuevo, en este vídeo vamos a ver la vectorización. 00:00:00

Vectorización, o sea, hacer un vector o vectorizar, es a partir de una imagen de mapa de bits crear una imagen vectorial. 00:00:05

Bien, lo primero voy a importar una imagen de mapa de bits. 00:00:14

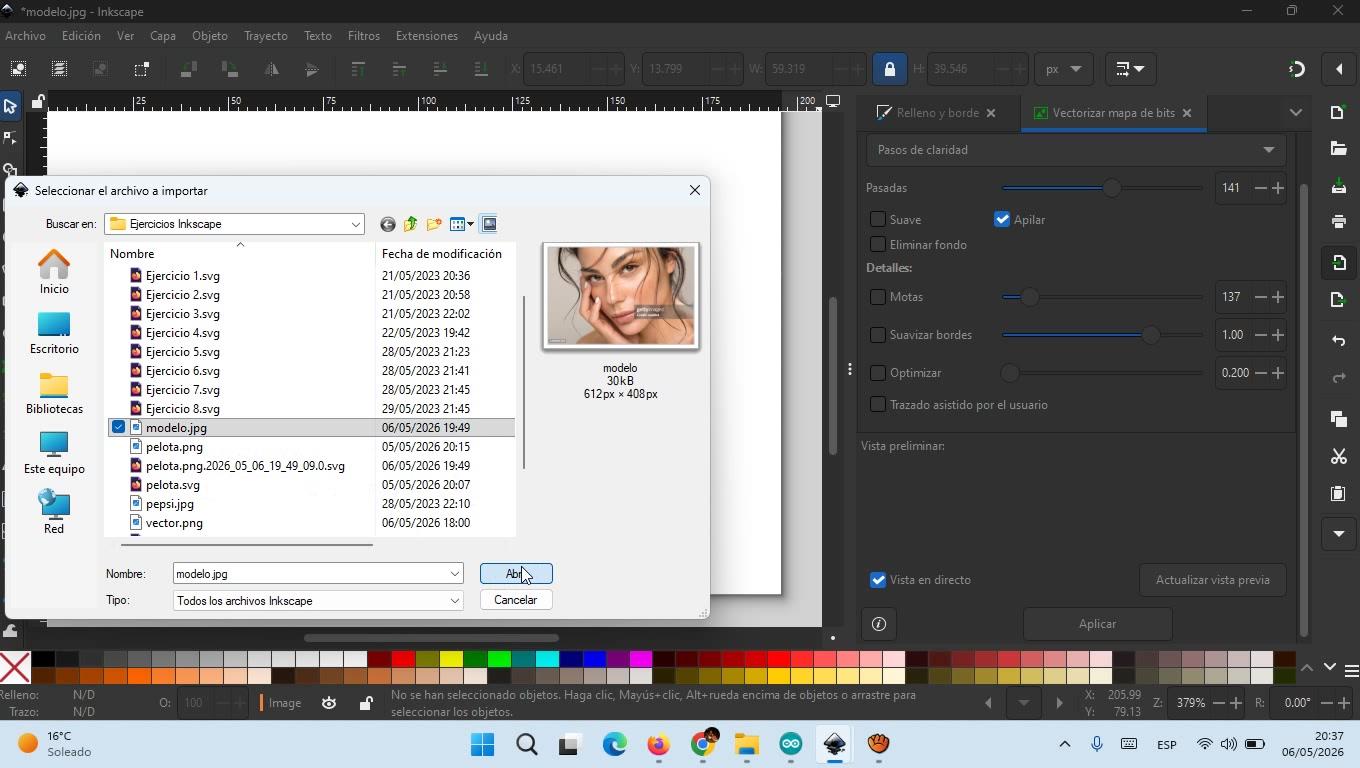

Aquí dándole a importar, vamos a importar la imagen de JPG, que es un mapa de bits, modelo.jpg. 00:00:19

Importante, tiene que estar siempre accionada, no enlazar, sino en la opción incrustar, que además viene por defecto. 00:00:29

Damos a OK. 00:00:38

Aquí tengo la imagen, la voy a hacer un poco más pequeña con control. 00:00:40

Aquí tengo la imagen de la modelo, que es una imagen de mapa de bits. 00:00:44

Bien, la vectorización es muy sencilla, simplemente vamos a trayecto y de aquí vamos a vectorizar mapa de bits. 00:00:50

con lo cual me aparece aquí en el panel lateral 00:00:57

esta ventanita, esta pestaña que pone vectorizar mapa de bits 00:01:00

bien, arriba tenemos varias pestañas 00:01:05

pasada simple, multicolor y arte pixel 00:01:09

vamos a ver simplemente pasada pixel y multicolor 00:01:12

bien, la pasada simple es para cuando quiero hacer 00:01:15

vectores en blanco y negro 00:01:20

y los modos de detección tengo unos cuantos 00:01:22

Como por ejemplo, el más utilizado es el corte de luminosidad 00:01:27

Después detección de bordes y autotrazo 00:01:31

Bien, vamos a ver el corte de luminosidad, que como he dicho es el más empleado 00:01:35

Podemos invertir la imagen o no 00:01:39

Habitualmente viene sin la opción invertir imagen 00:01:44

Si le doy a invertir, me hace como el negativo de la imagen 00:01:47

en detalles, tanto motas, suavizar bordes como optimizar 00:01:51

yo lo dejaría sin activar 00:01:58

simplemente vamos a manejar el umbral 00:02:00

si voy hacia la derecha, como veo aquí 00:02:02

en vista preliminar, hacia la derecha me predominan los oscuros 00:02:05

mientras que si el cursor lo muevo hacia la izquierda 00:02:10

me predominan los claros 00:02:13

bien, cuando ya tengo una vista preliminar que me satisfaga 00:02:15

voy a aplicar y hay que tener cuidado porque ahora la imagen está justamente encima de la original 00:02:19

con lo cual tenemos que desplazarla bien esta imagen que es un vector se puede modificar aquí 00:02:27

en relleno y borde le podemos modificar tanto el color de trazo como el de relleno por ejemplo 00:02:35

vamos a ponerle el color de relleno rojo ahí lo veis y el color de trazo os recuerdo haciendo 00:02:42

shift elegimos otro color vamos a poner por ejemplo un verde así lo vemos y también podemos modificar 00:02:49

en el estilo de trazo tanto el ancho del trazo como también el tipo de trazo bien esto es como 00:02:57

digo la opción más empleada y como sé que es un vector porque si venís aquí en los nodos 00:03:10

me apacen todos los nodos de la imagen. Bien, volvemos a las opciones de la pestaña vectorizar 00:03:15

mapa de bits. Tengo también la detección de bordes. La detección de bordes lo que va a hacer 00:03:28

simplemente, como bien dice, es detectar solamente los bordes. Los puedo hacer más oscuros, 00:03:35

en un gran de borde, más oscuros 00:03:44

o más claros 00:03:48

los detalles, como digo 00:03:50

sin seleccionar 00:03:54

y también puedo invertir la imagen 00:03:57

vale, cuando ya lo tengo claro 00:03:59

aplico 00:04:01

y saco el vector 00:04:03

bien, en este vector 00:04:06

como simplemente tiene que ver con los bordes 00:04:08

me va a cambiar solo el color 00:04:10

de los bordes 00:04:12

bien, y la última opción 00:04:13

de pasada simple 00:04:17

es el autotrazo 00:04:20

el autotrazo 00:04:23

me interpreta la imagen 00:04:25

automáticamente 00:04:27

lo voy a aplicar 00:04:29

y me crea esto 00:04:30

esta imagen que también puede ser modificada 00:04:34

tanto en el color de trazo 00:04:37

como en el color del borde 00:04:39

pero siempre me lo hace igual 00:04:45

es decir, para que veáis voy a cambiar 00:04:48

voy a cambiar 00:04:50

en pasada simple autotrazo 00:04:52

cambio, iteraciones, todo esto, le doy a aplicar y me hace siempre igual. Es autointerpretación. 00:04:54

Voy a ir borrando y vamos a ver ahora el multicolor. Multicolor me hace vectores con la cantidad 00:05:05

de colores que yo quiera. La que más se utiliza es dentro del modo de detección los colores. 00:05:21

siempre tiene que estar a pilar seleccionado, lo demás vamos a eliminarlo para no complicar la vectorización 00:05:27

y aquí las pasadas es el número de colores que yo elijo, como veis aquí en la vista previa cuanto menos colores 00:05:35

pues la imagen va a ser más sencilla y cuanto más colores más se va a parecer a la imagen real 00:05:43

de acuerdo, pues vamos a aplicar 00:05:49

esto va a ralentizar un poquito 00:05:53

el equipo 00:05:55

vemos aquí la barra 00:05:56

de progreso como va, que le cuesta 00:05:59

bastante, de acuerdo 00:06:01

ha quedado encima 00:06:09

y ahora la saco 00:06:11

aquí la ves, como veis es una imagen 00:06:13

bastante fideligna 00:06:22

y es un vector 00:06:23

voy a suprimirla para no consumir mucha memoria RAM 00:06:24

vamos a ver ahora 00:06:28

otra opción que es la escala de grises 00:06:31

en grises me va a hacer una imagen 00:06:34

versionada en blanco y negro y gris 00:06:38

cuantas más pasadas le dé 00:06:40

más tonos de gris va a tener 00:06:43

y cuanto menos, pues evidentemente menos 00:06:45

aquí tenéis la vista preliminar 00:06:47

menos grises 00:06:50

y más grises 00:06:52

bien, vamos a darle por ejemplo 144 00:06:54

siempre a pila seleccionado 00:06:58

en multicolor 00:07:01

vais a aplicar 00:07:02

aún así sigue siendo lento 00:07:05

aunque un poco más rápido que en colores 00:07:07

bien, queda encima de la imagen original 00:07:10

aquí la tenéis 00:07:16

¿de acuerdo? 00:07:24

venga, pues muchas gracias 00:07:27
