A continuación vamos a pasar al apartado 2 de nuestro tema
00:00:00
que está la página 63.
00:00:05

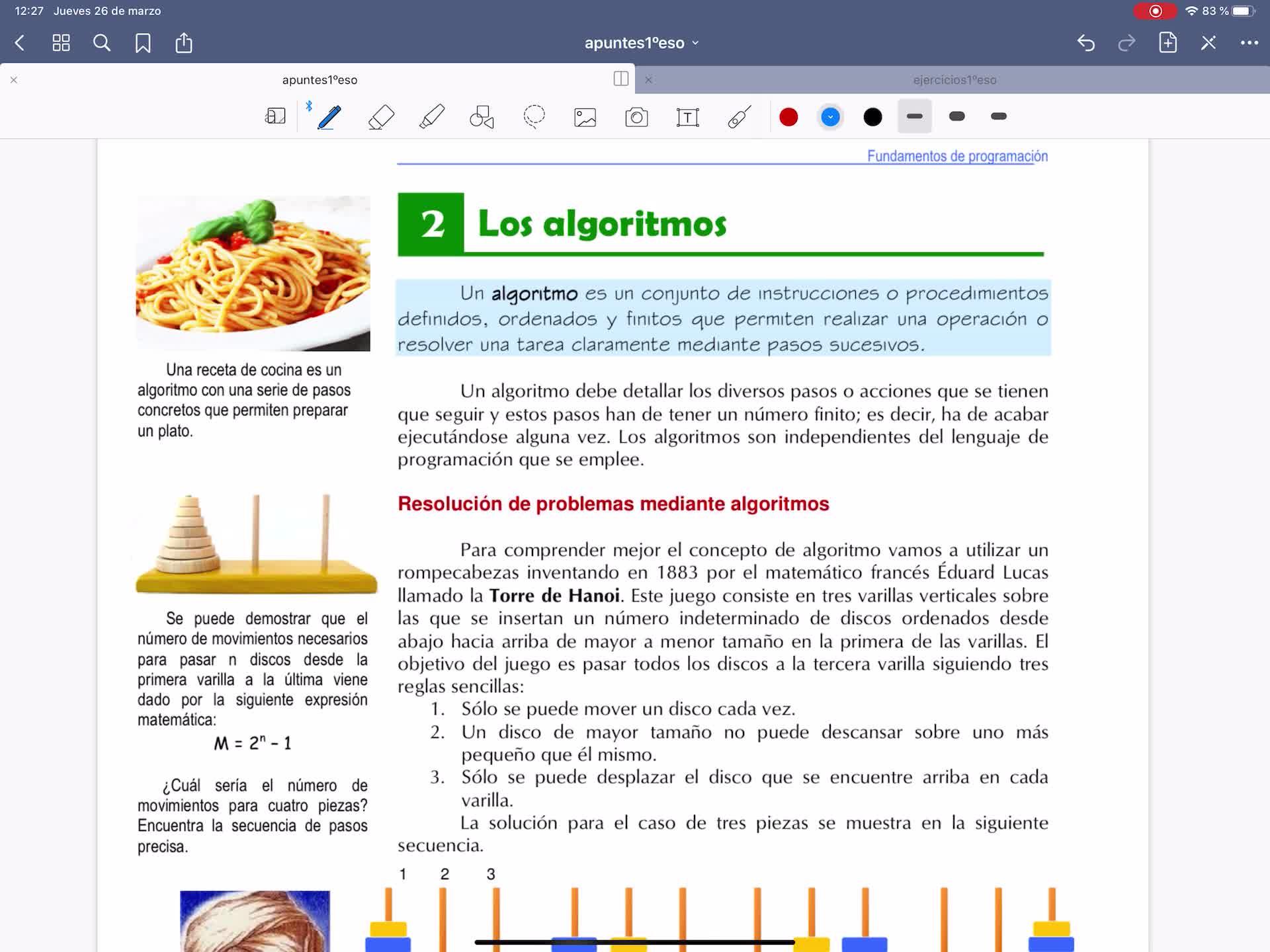

En primer lugar, bueno, podéis ver aquí la definición de lo que es un algoritmo.
00:00:10
Un algoritmo es un conjunto de instrucciones
00:00:14
o de procedimientos definidos, ordenados
00:00:19
y finitos que permiten realizar una operación o resolver una tarea
00:00:25
claramente mediante pasos sucesivos.
00:00:28
¿Con esto qué queremos decir?
00:00:31
Queremos decir que para realizar cualquier programa vamos a seguir un algoritmo
00:00:32
que consiste en eso, en una serie de pasos que se van dando.
00:00:36
Igual que una receta de cocina, que tenéis aquí el ejemplo,
00:00:39
que un algoritmo sería así como una serie de recetas de cocina
00:00:42
en la cual vamos indicando los pasos.
00:00:45
Por ejemplo, pasos para hacer unos macarrones,
00:00:47
cocer el agua, hervir el agua, segundo tal.
00:00:50
Entonces todos los pasos de esas recetas serían como
00:00:52
si dijéramos el algoritmo de nuestro programa que vamos a realizar.
00:00:56
De esta hoja ya no vamos a ver nada más y pasaríamos a la página siguiente,
00:01:00
a la página 64.
00:01:04
Esta página 64 es muy importante porque nos va a ayudar a realizar
00:01:07
los diagramas de flujo, también llamados flujogramas.
00:01:11
Vamos a empezar a subrayar.
00:01:15
Los algoritmos se pueden representar gráficamente empleando diagramas de flujo
00:01:18
o textualmente empleando pseudocódigo.
00:01:24
Nosotros nos vamos a centrar en los diagramas de flujo,
00:01:27
que también reciben el nombre, además de diagramas de flujo,
00:01:32
también se les puede llamar flujogramas.
00:01:35
Ambas terminologías son adecuadas.
00:01:45
Entonces definición de lo que es un diagrama de flujo.
00:01:47
Un diagrama de flujo es la representación gráfica de un algoritmo
00:01:49
mediante bloques y líneas de flujo.
00:01:54
Pues bien, dicho esto, vamos a ver los elementos que constituyen un diagrama de flujo.
00:01:57
Un diagrama de flujo está constituido por bloques.
00:02:03
Subrayamos, los bloques más importantes en un diagrama de flujo son los siguientes.
00:02:07
El primero de ellos es este que tenéis aquí,
00:02:13
que es de principio o fin de programa.
00:02:16
Y lo que está representando es el inicio o el final de la tarea a realizar.
00:02:20
También pueden representar una pausa o una interrupción.
00:02:24
Ese diagrama primero que tenéis ahí, este sería el primer diagrama.
00:02:27
El primer, sí, el primer bloque, perdón.
00:02:32
Estamos hablando de bloques.
00:02:35
A continuación vamos a ver cuál sería el segundo tipo de bloque,
00:02:40
que es este que tenéis ahí, que son de entrada y salida.
00:02:44
Y lo que hacen los de entrada y salida, como tenéis ahí en los apuntes,
00:02:48
es que simbolizan, se me ha borrado ese trozo de la hoja,
00:02:54
la entrada y salida simboliza la introducción de datos
00:03:02
o la salida de información a través de cualquier medio.
00:03:04
Esto va a parecer un poco raro ahora,
00:03:07
pero lo vamos a ver luego con un ejemplo y lo vais a entender perfectamente.
00:03:09
Es decir, cuando en el ordenador tú tienes que introducir datos,
00:03:12
imagínate que tienes que introducir, introduzca su edad,
00:03:15
pues lo hacemos a través de ese bloque.
00:03:17
O introduzca, tenemos que sumar dos números,
00:03:19
pues introduzca el primer número, pues lo hacemos a través de ese bloque.
00:03:23
El tercer bloque, el tercer bloque que tenéis de color amarillo,
00:03:27
se llama operación o proceso y representa una o varias instrucciones
00:03:36
que se realizan de forma secuencial.
00:03:39
¿Qué quiere decir esto?
00:03:42
Pues esto quiere decir que cuando tengamos que hacer una operación,
00:03:44
por ejemplo una suma, o cuando tengamos que hacer cualquier operación matemática,
00:03:46
se va a realizar con ese tipo de bloque, ¿de acuerdo?
00:03:53
Esto lo subrayáis.
00:03:57
El cuarto tipo de bloque se denomina decisión lógica.
00:04:05
Las decisiones lógicas son para cuando el programa tiene que ir por dos caminos.
00:04:08
Una decisión lógica supone o que ocurra una cosa o que ocurre otra.
00:04:14
Imaginaos un programa en el cual si el alumno tiene una nota mayor que 5,
00:04:18
queremos que escriba aprobado.
00:04:24
Pues escribirá aprobado, seguirá un camino, es una decisión lógica.
00:04:26
Si esa nota es menor que 5, seguiría otro camino y el resultado sería suspenso.
00:04:29
Pues entonces eso es una decisión lógica y utilizamos ese bloque.
00:04:35
Puede darse una opción o la contraria.
00:04:43
Y luego tenemos las líneas de flujo.
00:04:47
El 5 serían los diagramas, perdón, las líneas de flujo, el apartado 5.
00:04:48
Y el apartado 5 determina la secuencia en la que se van a ejecutar los pasos.
00:05:00
Estas son flechas que nos indican el camino del programa.
00:05:05
Esto es lo que se denomina los diagramas de flujo.
00:05:10
Entonces, a modo de ejemplo, vamos a realizar un programa utilizando los diagramas de flujo.
00:05:17
No vamos a programar en Scratch todavía, vamos a hacer el paso anterior que es programar
00:05:27
con diagramas de flujo.
00:05:32
En el siguiente vídeo os voy a enseñar a programar y a hacer nuestro primer diagrama
00:05:34
de flujo.
00:05:38
En el siguiente vídeo vamos a verlo, en nuestro primer diagrama de flujo.
