Conexiones Parking Domótico Arduino - Contenido educativo

Ajuste de pantalla

El ajuste de pantalla se aprecia al ver el vídeo en pantalla completa. Elige la presentación que más te guste:

Subido el 20 de diciembre de 2025 por Francisco J. G.

2 visualizaciones

Conexiones Parking Domótico Arduino

Más información Transcripción

Descargar la transcripción

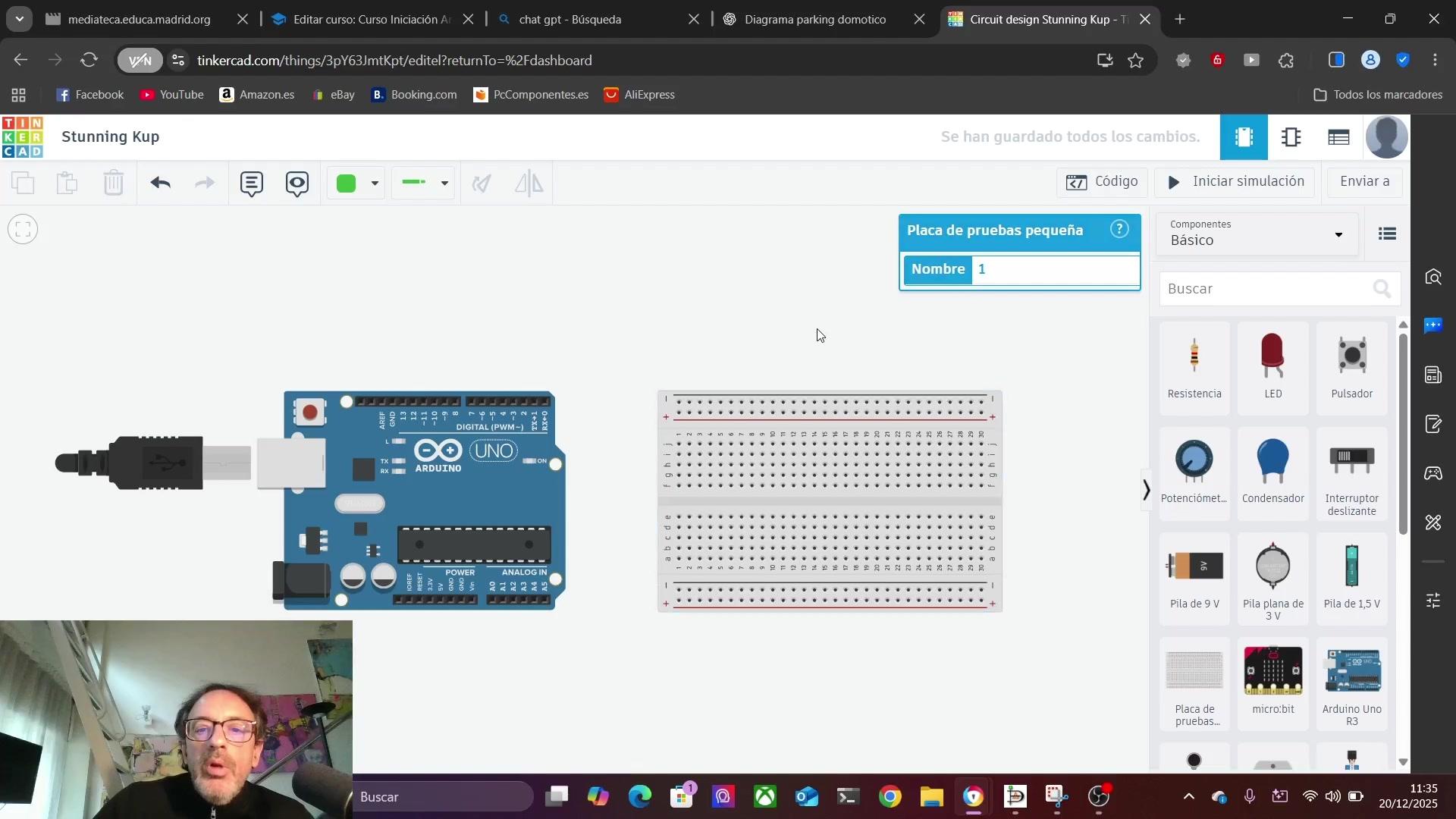

y buenos días comenzamos con el primer vídeo del proyecto 1 parking domótico 00:00:00
vamos a hacer en este primer vídeo una parte de lo que son las conexiones de 00:00:09
todo el proyecto primero vamos a coger la placa de arduino uno la placa de 00:00:15
pruebas lo con el scroll lo dejamos un poco para que nos vaya cabiendo todos 00:00:23
componentes en principio vamos a introducir el lcd y 2c aunque en el esquema aparece el lcd 00:00:29
de 16 x 2 es más complejo en cuanto a las conexiones y cuantas menos conexiones tengamos 00:00:39
mejor porque si no va a ser luego más complicado entonces aquí tengo el lcd le dejo aquí y lo que 00:00:44
vamos a hacer primero es como siempre crear los dos fuentes para tener las dos líneas habilitadas 00:00:51
Tanto la de arriba como la de abajo 00:00:56
Ponemos aquí rojo 00:00:59
Y habilitamos ahora la de tierra 00:01:01
Que le vamos a poner de color negro, como siempre 00:01:08
Bien, ya tenemos el puente 00:01:13
Y ahora lo que vamos a hacer es conectar el LCD 00:01:15
Vamos a ponerle aquí abajo 00:01:19
Aunque tape la conexión 00:01:20
Bueno, lo vamos a poner aquí, para que se vea 00:01:22
Lo primero que vamos a hacer es conectar el de tierra con la línea de aquí abajo, el de alimentación le conectamos por ejemplo aquí, le vamos a poner también de color rojo y nos quedaría el SDA, acordaos, el Serial Data que va al pin analógico 4. 00:01:25
Vamos a ponerle de otro color, que sería de color naranja, y vamos a ponerle las dos naranjas de LCD, tanto el de Serial Data como el de Serial Clock. 00:01:51
Bien, ya tendríamos las cuatro conexiones del LCD. Con esto ya nos hemos quitado uno de los elementos. 00:02:09
Vamos a introducir el servo que vamos a necesitar y le tenemos aquí. Le vamos a dar la vuelta como siempre y le vamos a establecer las conexiones. 00:02:14
Bien, teníamos una que era tierra, vamos directamente a tierra aquí, vamos a ponerlo que nos quede vertical, le ponemos de color negro, la de potencia que iría al rojo, que sería de color rojo, y luego la señal, el pin digital que necesitamos, vamos a poner concretamente el pin digital, vamos a poner el 9. 00:02:30
Este de aquí. Vamos a ponerlo, por ejemplo, de color rosa. Y también tendríamos ya lo que es el servo. Vamos a coger el sensor distancia y le voy a dar la vuelta para que tengamos los pines en dirección hacia los demás componentes. 00:02:58
y vamos a poner primero el GND, bueno, primero vamos a establecer las conexiones de la placa de Arduino 00:03:30
con estas dos líneas que hemos habilitado, con los dos puentes. 00:03:37
Primero vamos a poner la de tierra y luego vamos a poner la de alimentación, que sería de color rojo. 00:03:42
Bien, y ahora lo que vamos a hacer es que vamos a conectar el sensor. 00:03:58
Aquí teníamos la de GND, con lo cual el GND tendrá que ir. 00:04:03
Para que no tengamos demasiadas líneas, vamos a hacerlo así. 00:04:08
No quiero que estén todas cruzadas y que no se vea bien. 00:04:16
A ver, ya no me ha dejado. 00:04:19
Vamos a poner, para que nos veamos, queremos que venga desde aquí. 00:04:23
Entonces vamos a bajarlo aquí, lo bajamos aquí y lo ponemos aquí. 00:04:28
Vamos a dejar todas las esquinas correctas para que esté esto muy ordenado y le ponemos de color negro. 00:04:34
Bien, ya tenemos el GND. Lo hemos puesto en la línea de arriba que, como había un puente, pues llega hasta allí. 00:04:42
Ahora vamos a poner la de alimentación y vamos a poder hacer lo mismo. 00:04:47
Vamos a llevarlo hasta arriba. No me deja. Vamos a ponerlo así. Aquí. Aquí. 00:04:52
y este sería de color rojo, bien, hemos conectado las dos 00:05:08
¿qué nos quedaría? nos quedaría el eco y el trigger, acordaos 00:05:19
el eco le vamos a poner, por ejemplo, con el pin 10 00:05:22
vale, vamos a hacer que 00:05:26
venga, por ejemplo, por aquí, el pin 10 00:05:31
y le vamos a poner de color marrón, por ejemplo 00:05:33
y luego el trigger, lo vamos a poner también del mismo 00:05:47
color, bueno, vamos a poner otro color. El trigger le vamos a llevar hasta el pin, por 00:05:51
ejemplo, 6. Le llevo hasta el 6. Le vamos a poner el color gris y tenemos que el trigger 00:05:57
y el eco estarían en el pin 10 y 6. El 10 lo vamos a repasar porque sería el 10, sería 00:06:15
el eco, el 10 sería el eco, sí, y el trigger le he puesto el 6, correcto. Bien, ya tendríamos 00:06:23
todo esto. Hemos conectado ya tres componentes. ¿Qué nos quedaría ahora? Nos quedaría conectar, 00:06:38
vamos a hacer la parte de los LED. Necesitamos también un pulsador y necesitamos un potenciómetro. 00:06:44
El potenciómetro lo que va a hacer, lo vamos a coger aquí, necesitamos un elemento como el potenciómetro para regular la propia intensidad del LED del LCD. 00:06:53
acordaos que el potenciómetro tenía un terminal de la izquierda 00:07:10
que era el que iba a alimentación 00:07:14
vamos a poner el color rojo 00:07:17
y el otro iba a masa, vamos a poner este a masa 00:07:21
y de aquí color negro 00:07:25
y luego tenemos el viper que era el central y este el viper tenía que ir 00:07:28
tenía que ir a 00:07:33
a un pin 00:07:36
Vale, entonces, vamos a ponerle al pin, le voy a dejar aquí momentáneamente sin poner el pin para luego saber cuándo se ha quedado y en función de lo que nos haya quedado lo ponemos ahí. 00:07:39
Nos quedaría también los dos leds, uno el rojo y otro el... vamos a poner aquí las dos resistencias ya 00:07:54
Para los dos leds, que lo que van a hacer estos dos leds es encenderse el de color rojo cuando la puerta no se abra 00:08:01
Y de color verde cuando la puerta se vaya a abrir 00:08:13
Vamos a poner aquí el verde. Y aquí vamos a poner el rojo. Bien, acordaos, esta sería la línea de masa, que veis que ya he puesto las resistencias directamente a la línea de masa. 00:08:16
Pero la otra pata tenía que ir a la línea de alimentación, que lo vamos a realizar con dos pines. 00:08:37
Vamos a poner, por ejemplo, este de aquí, que le vamos a poner un cable hasta aquí. 00:08:43
Vamos a ponerlo así. 00:08:57
Vamos a poner, por ejemplo, el del LED verde y le vamos a poner en el pin 13, que estén separados. 00:09:01
Entonces iría desde aquí. 00:09:09
Y vamos a hacerlo aquí hasta el 13. 00:09:12
Lo voy a poner de color verde para que sepamos que es el LED verde. 00:09:17
Vamos a poner el color verde. 00:09:24
Mientras que el rojo iría... 00:09:26
Vamos a poner el rojo, por ejemplo, al cual le ponemos. 00:09:30
Le ponemos al 8, por ejemplo. 00:09:39
Vamos a poner este al 8. 00:09:40
Y va a ir por aquí, al 8. 00:09:51
Este no lo pongo rojo, bueno, lo vamos a poner rojo también, para que sepamos que es el led rojo, ¿vale? 00:10:07
Bien, ya tendríamos también los dos leds de la puerta para que se encienda en verde cuando el mel abrir y en rojo cuando se cierra. 00:10:12
Y ahora vamos a poner el pulsador. El pulsador estaba... a ver si lo encuentro... 00:10:21
El pulsador está aquí. Vamos a ponerlo, por ejemplo, aquí. 00:10:38
y acordaos 00:10:41
que necesitaba una resistencia 00:10:45
para hacer el pull down 00:10:46
vamos a hacerlo con una 00:10:48
bueno, estas dos no las hemos puesto a 220 00:10:51
vamos a ponerlas ya directamente 00:10:52
a 220 ohmios 00:10:54
aquí y esto también 00:10:56
a 220 ohmios 00:11:00
vale, el pulsador necesita una resistencia 00:11:05
también aquí, que la voy a poner aquí 00:11:08
Esta era una resistencia alta y va enganchada directamente con tierra. 00:11:10
¿Veis? Con tierra. 00:11:15
Esta la voy a dejar de un kilohmio. 00:11:16
Vamos a poner 5 kilohmios, la queremos alta. 00:11:20
Iría a tierra, queremos aquí 0 voltios. 00:11:23
Y esta pata es la que tendría que ir a alimentación. 00:11:27
Entonces la conecto con alimentación. 00:11:30
A continuación, la otra pata, que sería esta, esta la adquiriría un pin. 00:11:32
Y vamos a ponerlo, por ejemplo, al pin 7. 00:11:36
Vamos a llevar un cable hasta el pin 7 00:11:39
Y sería aquí 00:11:41
Vamos a dejarlo un poco más alto 00:11:45
Para que no se tape el otro cable 00:11:49
Y entraría aquí 00:11:52
Vale 00:11:54
Y ya tendríamos también el pulsador 00:11:56
Lo único que nos quedaría 00:11:58
Esto sería todos los cables 00:12:00
Nos quedaría 00:12:03
Tenemos puesto los dos LED 00:12:05
Tenemos puesto 00:12:08
nos quedaría nada más que el potenciómetro. El potenciómetro tendría que ir a un pin 00:12:10
analógico. Entonces bajamos por aquí, para que no se cierre con ese cable, vamos a ponerlo 00:12:17
así, vamos a bajar por aquí, por aquí, y le ponemos al pin analógico 3. Y este le 00:12:24
Vamos a poner de color que nos queda turquesa. 00:12:34
Bien, entonces repaso todas las conexiones del circuito. 00:12:39
Vamos a empezar con el LCD. 00:12:45
Acordaos, el LCD tenía cuatro conexiones. 00:12:48
El terminal GND, bueno, primero las conexiones de la placa de pruebas. 00:12:51
Hemos creado un puente aquí, entre el positivo y el positivo, 00:12:56
y el negativo y el negativo, para que tengan las cuatro líneas habilitadas. 00:12:59
Luego hemos alimentado esas cuatro líneas al estar con el puente con 5 voltios 00:13:02
Perdón, con 5 voltios la alimentación y con GND la tierra 00:13:08
Luego ya tenemos el circuito cerrado, ahora conectamos el LCD 00:13:14
GND iría aquí, VCC iría a la positiva 00:13:17
El SDA va al pin 4 analógico y el SCL va al pin analógico 5 00:13:21
Pasamos al sensor de distancia 00:13:27
VTC iría conectado, aquí lo tenemos, pero lo hemos conectado con la línea de arriba a la positiva 00:13:31
Y el GND va a la negativa 00:13:38
El TIGER va al pin 6 y el ECO va al pin 10 digital 00:13:40
A continuación tenemos el potenciómetro, que va, el terminal de la izquierda tiene que ir a alimentación 00:13:49
Y el terminal de la derecha tiene que ir a masa 00:13:54
Y luego el BIPER, que es este de aquí, iría al analógico 3 00:13:56
por otro lado tenemos el pulsador 00:14:00
tenemos que tener un sistema pull down 00:14:03
donde tenemos una resistencia 00:14:05
para que cuando estos dos pines 00:14:06
cuando apretamos el pulsador 00:14:09
estos dos terminales se unan 00:14:10
no se derive por aquí 00:14:12
no pase corriente 00:14:15
entonces ponemos una resistencia muy alta 00:14:15
una impedancia muy alta 00:14:18
y este sería el 0 voltios 00:14:19
que va justamente a la línea negra 00:14:20
al GND 00:14:23
luego tenemos el otro que sería la alimentación 00:14:24
y por aquí vendría y cuando los une 00:14:27
En vez de ir por aquí, porque sería cero voltios, se iría hasta el pin 7. 00:14:28
Nos quedan las dos LED para la puerta de entrada. 00:14:33
Tenemos la línea del cátodo, que era la negativa, y va a la línea negativa, tanto en un LED como en el otro. 00:14:37
Y las positivas, o el ánodo, tiene que ir cada una a un pin. 00:14:45
El del verde va al 13 y el del rojo va al 8, si no me equivoco. 00:14:49
Y por último nos quedaría el servo. El servo tendríamos que tener tres líneas, una que va a alimentación, una que va a masa y luego la tercera que va al pin. Hemos puesto el pin 9. Y eso sería todo en la conexión de nuestro parking domótico. 00:14:55
