Vamos allá. Circuitos paralelo. Aquí es donde empieza la amiga. Esto es donde nos lo pasamos bien. Aquí es donde nos la gozamos. Vamos a ver. Lo primero y más importante de un circuito paralelo es entender que a diferencia de la serie, aquí viene una intensidad total que viene por aquí, que viene por aquí. 00:00:00

¿Pero qué va a pasar aquí? Mira, tenemos una tubería. Tenemos esta tubería de agua. Y por aquí viene agua. ¿Pero qué va a pasar aquí? Que se divide. Obviamente. De hecho, se divide en tres. Se divide en la corriente la rama verde, se divide en la rama naranja y se divide en la rama... 00:00:17

No, este color ya lo estoy usando y se divide en la rama fucsia. Por lo que tenemos aquí claramente, y esto es muy importante entenderlo, que en código de colores el color morado va a ser la suma de el color verde fundamental más color naranja fundamental más color fucsia. 00:00:42

Y esto lo vamos a entender con tuberías de agua 00:01:16

¡Tor! ¿Te estás enterando? 00:01:19

¡Sí! ¡Uh! No me engañes, ¿eh? 00:01:21

Mira, esto lo vamos a entender con tuberías de agua 00:01:23

Vamos a traernos esto aquí 00:01:25

A ver 00:01:26

Tenemos una tubería de agua 00:01:28

Aquí 00:01:31

Esto lo voy a borrar 00:01:31

Y seguimos 00:01:33

Tenemos una tubería de agua 00:01:35

Y se me divide en tres 00:01:38

Si es que lo estamos viendo 00:01:39

La tubería de agua grande 00:01:41

se me divide en 3 00:01:44

yo por aquí tenía agua 00:01:46

esta corriente 00:01:48

que era la I total 00:01:49

y aquí cuando lleva 00:01:51

se me bifurca, ahora bien 00:01:54

una cosa la tenemos que tener clara 00:01:56

que la intensidad total que entra 00:01:57

lo que entra en las tuberías y se divide tiene que ser igual 00:02:00

a I1 más 00:02:02

I2 más 00:02:04

I3, esto es absolutamente 00:02:05

fundamental, esto es totalmente 00:02:08

inviolable, de hecho 00:02:10

estas tuberías van a ser 00:02:12

Por la que vaya por arriba, esta I se transforma en la I verde, esta I se transforma en la I naranja y esta I se transforma en la I de fresa. 00:02:13

¡Buah! Como me apetece un helado de fresa ahora. 00:02:22

¿Lo entendéis? Así que vamos allá. 00:02:25

Si es que vamos a operarlo. Es súper fácil y hay una fórmula que es que además está guapa. 00:02:27

Vamos a verla. 00:02:32

Vamos a borrar todo. 00:02:34

Perfecto. 00:02:36

Y vamos allá con el pincel. 00:02:37

Elegimos el morado que es el color que me gusta escribir y ya está. 00:02:41

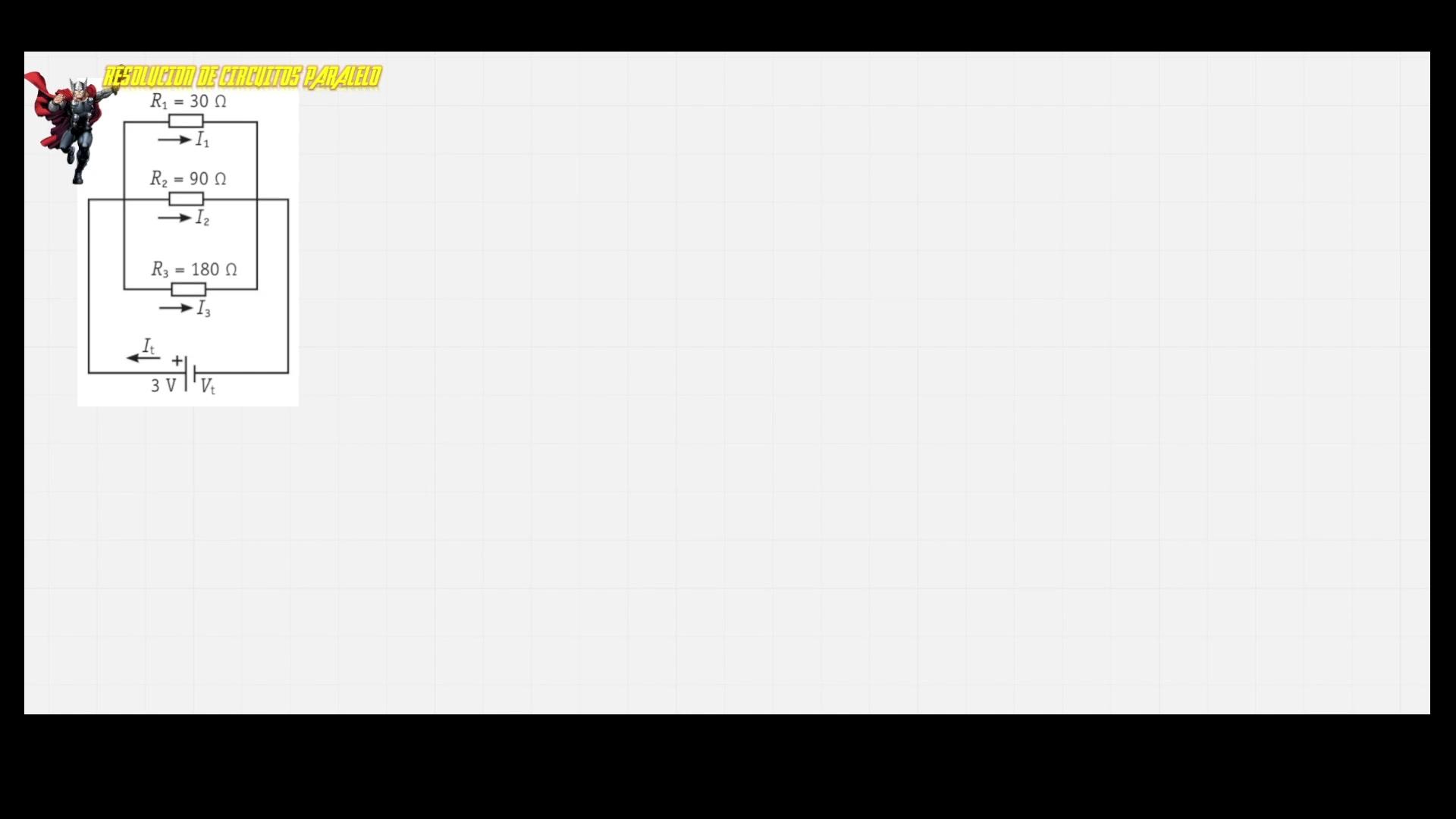

¿Cómo se hace? Lo primero, la resistencia equivalente. Acordaos que es muy fácil. Hay una fórmula, la hemos visto en teoría. Vamos allá, vamos a darle caña. 1 partido resistencia equivalente cuando están en paralelo es igual a 1 partido R1 más 1 partido R2 más 1 partido R3. 00:02:43

Y ahora solo tenemos que sustituir. Luego habrá que darle la vuelta y es un poco lioso, pero vamos, teniendo calculadora tampoco es un problema, ¿no? 1 partido 30 ohmios más 1 partido 90 ohmios más 1 partido 180 ohmios. 00:03:09

Si es que no hay más historia, 1 partido resistencia equivalente es igual a, hacemos la cuenta, denominador común, mínimo común múltiplo, 30 por 6 es 180 y 90 por 2 es 180, por lo tanto el mínimo común múltiplo es este. 00:03:25

Y ahora tenemos que 180 entre 3 por 1 da, aquí ha salido, esto no es, y aquí tenemos un 0. Y aquí tenemos que esto da 6 más 2 más 1, o lo que es lo mismo, 9 partido 180. 00:03:40

O lo que es lo mismo, ¿cuánto da 9 partido 180? Da igual, porque lo que tenemos que hacer es invertirlo. ¿Veis que aquí está invertido? Así que tenemos una operación muchísimo más fácil, que es 180 partido 9, o por lo tanto, resistencia equivalente es igual a 180 dividido 9, o lo que es lo mismo, 20 ohmios. 00:03:59

Y esto es la resistencia equivalente del circuito. Todo el equivalente de esto se puede parametrizar, entender, como una sola resistencia de 20 ohmios. Es flipante. Ya teníamos la resistencia equivalente. 00:04:24

Pues ahora, ¿qué vamos a hacer? Ahora vamos a ir borrando todo mientras vemos el siguiente paso, porque yo lo que te estoy pidiendo, además de esto, siempre, siempre, siempre te voy a pedir es que me calcules la resistencia equivalente y el segundo paso la I total, porque aquí no tenemos la I total. 00:04:41

¿Cuánto es la I total? Pero además te pido 00:05:00

Que me la desgloses en I1 00:05:02

En I2 00:05:04

Y en I3, o lo que es lo mismo 00:05:06

El código de colores que hemos usado aquí 00:05:08

1, 2 y 3 00:05:10

Que van a sumarse, pero como 00:05:13

Tenemos el circuito equivalente 00:05:14

Que lo acabamos de 00:05:16

Calcular, y os digo un truco 00:05:18

Thor, toma apunte que esto es muy importante 00:05:20

Si yo te explico algo, si Tony Stark 00:05:22

Te explica algo, es porque lo tienes que volver a usar 00:05:24

Justo después, ya tenemos 00:05:26

una intensidad, que es la intensidad total. Y tenemos que por la ley de Ohm, I es igual a qué? Muy bien, Thor. V partido R. 00:05:28

O lo que es lo mismo, 3 voltios dividido 90. O lo que es lo mismo, 3 entre 90, ¿cuánto da? 3 entre 90, no. 3 entre 20. 00:05:37

3 entre 20, ¿cuánto da? Pues 0,15 00:05:51

0,15 amperios 00:05:58

O lo que es lo mismo, 150 miliamperios 00:06:02

Y ya tenemos la intensidad total, 150 miliamperios 00:06:09

¿Fácil o no fácil? Esto es facilísimo 00:06:14

Pero ahora viene un poco el intríngulis, ¿cuánto vale I1, I2 e I3? 00:06:17

Y esto tengo que reconocer, no te asustes, pero esto es un poquillo más difícil, ¿vale? 00:06:21

Entonces vamos a hacer el siguiente paso, el 2B, que es calcular la intensidad de cada rama. Esto es muy fácil. I1 será igual a la misma tensión para todas. Todo está sometido a la misma tensión. 00:06:25

Si os acordáis de la teoría, es la misma tensión para todo, la que caiga aquí. Entonces ahora tenemos que hacer I1 es igual a la única V que hay, bueno, V1, que es la misma para todos, partido R1. 00:06:39

I2 es igual a V2, aunque es la misma que hay, partido R2. EI3 es igual a V3 partido R3, la misma que hay. Las llevamos para allá y esto no tiene pérdida. 00:06:54

Aquí volvemos a poner que I1 es igual a, ¿cuánto vale? 3 voltios. Si lo tenemos, no hay otra. 3 voltios dividido su resistencia. ¿Cuánto es su resistencia? 30. Y 2 será igual a la misma V para todas porque están en paralelo. 00:07:14

y sabemos del concepto teórico que la caída de tensión, la diferencia de tensión en un paralelo es siempre la misma, lo que se divide es la intensidad, dividido ¿cuánto? Pues su resistencia, que en este caso es 90, y tenemos que I3 es igual a 3 voltios partido ¿cuánto? 180, lo metemos en la calculadora, 00:07:34

Esto ya sabemos que nos va a dar 0,1 amperios. Esto nos va a dar 0,33 amperios. Y esto nos va a dar 0,017 amperios. Y los tenemos. 00:07:54

Pero vamos a hacer la comprobación, vamos a hacer esta comprobación, vamos a hacerla en un color bien chulo, la vamos a hacer en verde y vamos a comprobar que i total es igual a i1 más i2 más i3 o lo que es lo mismo i total es igual a 0,1 más 0,33 más 0,017. 00:08:11

¿Cuánto da todo esto? 00:08:41

Si lo sumamos, no falla 00:08:43

0,15 00:08:45

O lo que es lo mismo 00:08:48

150 miliamperios 00:08:49

Lo mismo que nos había dado 00:08:54

¿Comprobación? 00:08:57

Correcta 00:08:59

Lo hemos hecho genial 00:09:00

Sois unos cracks 00:09:01

Nos vemos en la siguiente lección 00:09:02

Adiós clase 00:09:04
