Bien, pues para terminar el proyecto os voy a explicar cuáles son los trucos para construir y montar los diferentes mecanismos del proyecto. 00:00:00
Empezamos con las poleas, que estas son válidas para todos los proyectos porque todos los proyectos tienen poleas. 00:00:07

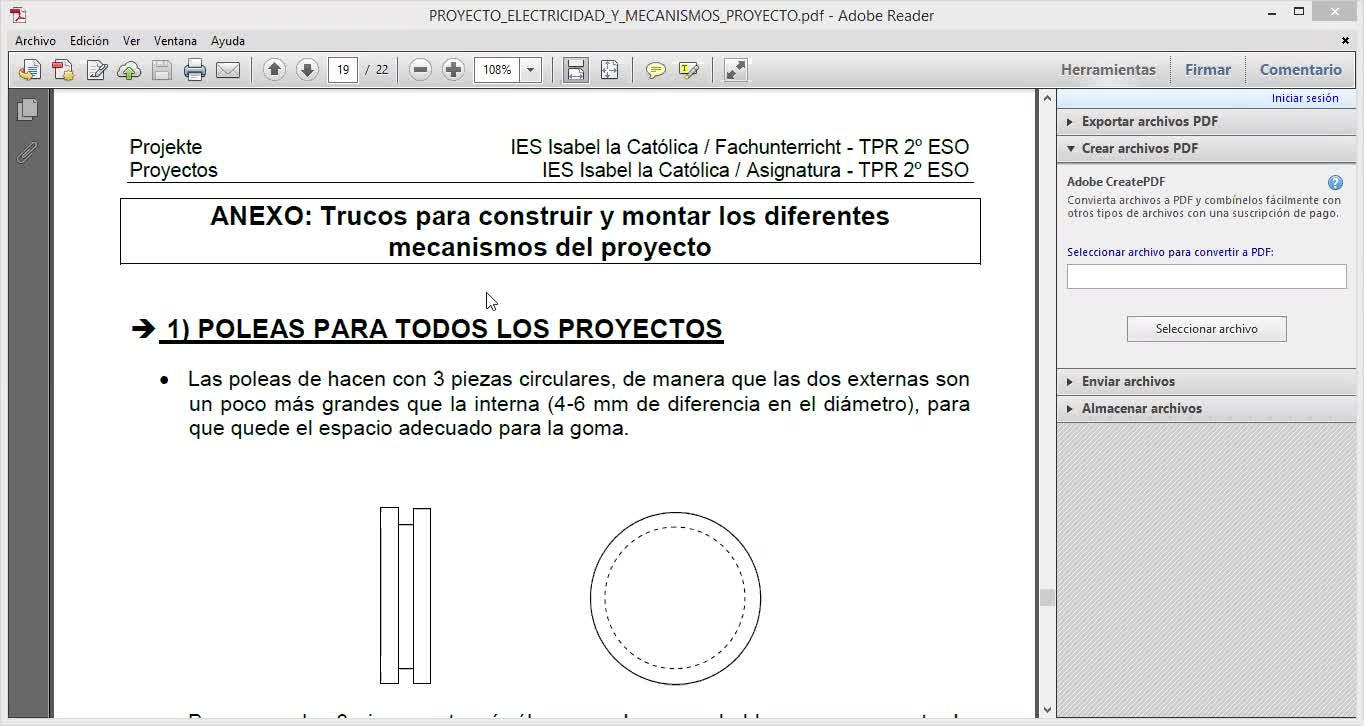

Las poleas se hacen con tres piezas circulares grandes, de manera que las dos externas son un poquito más grandes que la interna, más o menos entre 4-8 milímetros de diferencia. 00:00:13
¿Para qué? Para que el espacio que quede entre ambas sirva para poder meter la goma y en el que mismo ponía a correr funcione. 00:00:23
Como veis aquí de perfil tenemos las dos externas un poquito más grandes que la interna que también se puede ver alzado con la línea discontinua porque va por detrás 00:00:31
y en este huequecito que queda aquí es donde se metería la goma para que pueda funcionar si se va a poner a correr. 00:00:39
¿Cómo las pegamos las tres piezas? Pues tenemos que utilizar obligatoriamente cola blanca o pegamento de contacto transparente y hay que hacerlas perfectas 00:00:45
De manera que no quede nunca ningún hueco, porque si queda algún hueco entre las piezas, la goma se va a quedar ahí atrancada y por tanto no va a funcionar. Jamás se puede utilizar pegamento triunfusible, hay que utilizar pega blanca y pegamento de contacto y unirlas muy bien para que no quede ningún hueco entre ambas. 00:00:52
bueno, evidentemente la polea tiene que girar 00:01:11
y para girar necesita un eje 00:01:13
luego entonces cuando esté hecha la polea y esté pegada 00:01:15
con la taladadora tendréis que hacer 00:01:17
un agujero 00:01:19
e insertar un eje de ese diámetro 00:01:20
aquí veis como quedaría 00:01:23
visto de perfil y visto desde 00:01:25
frente, lo que veis en azul sería 00:01:27
el eje insertado en el conjunto de 00:01:29
las tres piezas que hemos visto antes y que 00:01:31
esto sí que hay que pegarlo 00:01:33
el eje y las tres piezas de la polea 00:01:34
se pegan con termofusil 00:01:37
vale, evidentemente 00:01:39
la polea tiene que girar, pero no puede girar al aire 00:01:42
tiene que tener un soporte, tiene que tener algo 00:01:44
que lo aguante, entonces esos dos 00:01:46
soportes son dos trozos de madera 00:01:48
que van a tener dos taladros 00:01:50
del mismo tamaño del eje y en este caso 00:01:52
no se pega, porque si pegaramos el eje 00:01:54
a los soportes, evidentemente eso quedaría fijo 00:01:56
y no giraría y nosotros queremos que el eje 00:01:58
y los tres ciclos de la polea 00:02:00
giren de manera 00:02:02
libre, vale, pues aquí tenéis 00:02:04
como quedaría, visto de perfil 00:02:06
Aquí tenéis los dos soportes y aquí lo tenéis de frente, se hacen dos agujeros. 00:02:08
En los soportes se mete el eje y el eje con la polea girarán de manera conjunta. 00:02:12
Problema, si no ponemos nada más, cuando esto empiece a girar, lo que va a hacer es que esto se va a empezar a mover 00:02:19
y llega el momento en que bien por la izquierda o bien por la derecha esto se vaya moviendo y caiga. 00:02:23
Para evitar eso, como veis aquí, en estos dos puntitos rojos, lo que haremos es ponerle dos pegotes de termofusible 00:02:29
lo más pegado posible al soporte en el eje 00:02:35
pero sin que llegue a tocar 00:02:37
para que permita que esto, el conjunto 00:02:38
gire, sin embargo, no se desplace 00:02:41
hacia la derecha y hacia la izquierda y no se salga 00:02:43
vale, por último 00:02:45
para que veáis como queda, pues aquí tenéis un ejemplo 00:02:47
vale, aquí tenéis, fijaros, los soportes 00:02:49
vale, aquí tenéis el eje 00:02:51
que está metido en el soporte, aquí tenéis 00:02:53
la polea, bueno, en este caso hay varias poleas 00:02:55
y veis como tenemos las dos 00:02:57
externas y luego la interna un poquito más pequeña 00:02:59
para que pueda ir la goma por la cual se vaya 00:03:01
a desplazar y va a hacer el movimiento 00:03:03
bien, esto para las poleas 00:03:04
¿cómo se hace el proyecto 00:03:07
que tiene levas, que son el 2 y el 3? 00:03:09
pues las levas es simplemente 00:03:12
una vez que se está hecho todo el conjunto de la polea 00:03:13
con el eje y con los soportes 00:03:15
lo que se hace es que se hacen de madera 00:03:17
y se pegan en una de las que están 00:03:19
en los extremos, el que queramos 00:03:21
y en el caso del ejercicio 00:03:23
se pondrán, como veis aquí, a 180 grados 00:03:26
en el caso del proyecto 3 00:03:30
tendréis que ponerlos en la superficie 00:03:32
y el bote de refresco de manera alternativa 00:03:34
para que primero de uno, luego otro, luego otro 00:03:35
y así simule el movimiento 00:03:38
de luces del intermitente 00:03:40
no tiene mucho más, es decir, las levas 00:03:41
es hacer una polea y cuando tengáis la polea 00:03:43
hecha, en una de las 00:03:46
dos partes externas de la polea 00:03:48
le ponéis y le pegáis las levas de madera 00:03:50
y por último está el 00:03:52
vela manivela, que es el que utilizamos 00:03:54
para el proyecto 1, bueno, el vela manivela 00:03:56
consiste en hacer como antes 00:03:57
una polea, exactamente igual que hemos visto 00:03:59
antes, ¿vale? Y luego lo que hacemos 00:04:01
es que cortamos otro eje circular 00:04:04
veis este rojo aquí de alzado, de aquí de perfil 00:04:06
que vamos a conectar 00:04:08
en uno de los extremos del eje 00:04:09
de la polea por fuera, o bien en la izquierda 00:04:11
como está aquí, o bien en la derecha, nunca por 00:04:13
dentro, ¿vale? Tenemos que colocarlo siempre 00:04:15
por fuera para evitar que luego 00:04:18
en el movimiento circular la biela manivela 00:04:19
toque y se quede completamente 00:04:21
bloqueada. Vale, una vez 00:04:23
que ya está pegado aquí 00:04:25
el elemento 00:04:26
circular del biela manivela 00:04:29
tenemos que cortar dos trozos de madera 00:04:31
que son aquellas azules que son la vela y la manivela 00:04:33
y unirlas entre sí 00:04:35
y unirlas al eje, al sistema 00:04:37
o a la rueda roja que hemos visto antes 00:04:40
utilizando tornillos y tuercas 00:04:41
veis aquí los tornillos y las tuercas 00:04:43
visto de alzado y aquí lo tenéis 00:04:46
visto de perfil, de manera que cuando 00:04:47
esto gire, el de la manivela 00:04:50
va a ir hacia delante y hacia 00:04:52
atrás que es lo que queremos 00:04:54
vale, hay un pequeño problema 00:04:54
y es que si no hacemos nada más y lo dejamos así 00:04:57
cuando esto se mueva hacia delante 00:05:00
y hacia atrás, se va a ver un poquito 00:05:02
mejor aquí en el perfil, esto aparte 00:05:04
de moverse hacia delante y hacia atrás, también se va a mover 00:05:06
hacia la derecha y hacia la izquierda y hacia arriba 00:05:07
y hacia abajo, es decir, la manivela 00:05:10
se va a mover bastante loca 00:05:11
entonces tenemos que ponerle algunos topes de madera 00:05:13
para evitar que haga eso, solución 00:05:15
le ponemos dos topes de madera 00:05:17
laterales, que son estos rojos 00:05:19
que veis aquí, en el alzado y en el perfil 00:05:22
y uno superior, que es este 00:05:24
morado que veis aquí, para que la vila 00:05:26
manivela solamente avance y retroceda 00:05:28
pero no se mueva hacia la izquierda y hacia la derecha 00:05:30
o hacia arriba y hacia abajo 00:05:31
¿vale? la biela manivela se puede 00:05:33
montar en vertical como está en este dibujo 00:05:36
pero también se puede montar en horizontal 00:05:38
aquí tenéis un ejemplo de una biela 00:05:40
manivela en horizontal, aquí tenéis el elemento 00:05:41
circular, aquí está la biela 00:05:44
y la manivela y fijaros aquí están 00:05:45
los soportes laterales y los soportes 00:05:47
horizontales para 00:05:50
evitar que esto se ladee hacia la izquierda 00:05:52
hacia la derecha, suba hacia arriba, de manera que 00:05:53
la biela manivela solamente haya 00:05:55
a izquierda o derecha ¿vale? en nuestro proyecto 00:05:57
Podéis utilizar la opción vertical o la opción horizontal 00:05:59
Y poco más 00:06:02
Estos son los tres mecanismos que hay en los proyectos 00:06:04
Y cómo deberíais montarlos 00:06:06
Y cómo deberíais construirlos para vuestros proyectos 00:06:09
