Teorema de Thales con Geogebra
Ajuste de pantallaEl ajuste de pantalla se aprecia al ver el vídeo en pantalla completa. Elige la presentación que más te guste:
Vamos a construir con GeoGebra nuestro propio teorema de Tales, para ver si conseguimos entender un poco mejor este teorema que a veces nos cuesta visualizar.
00:00:06

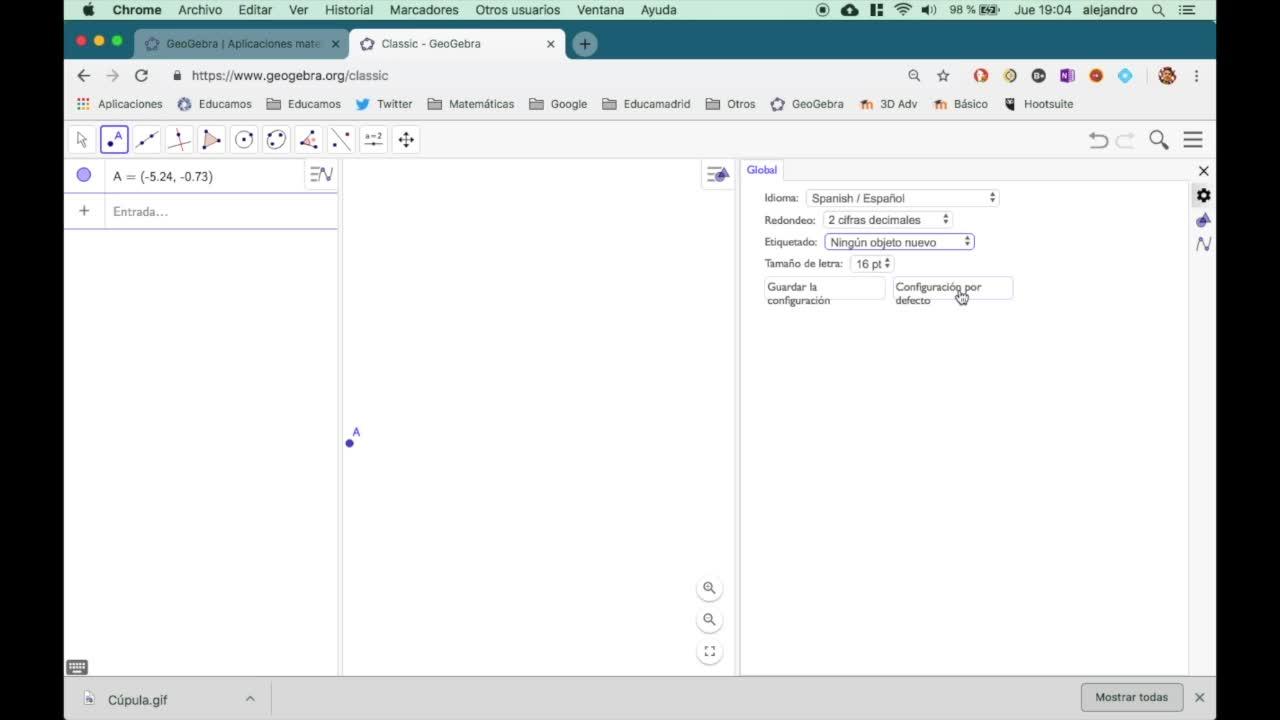

Para ello nos vamos a GeoGebra, geogebra.org, y vamos a hacer el GeoGebra clásico, vamos a utilizar esta aplicación web.
00:00:16
Bueno, lo primero que hacemos, no necesitamos ver los ejes, no necesitamos ver la cuadrícula y vamos a establecer un punto inicial, dos puntos iniciales.
00:00:24
Uno que será el origen de la semirrecta. Vemos que nos ha puesto nombre, entonces vamos a, en las opciones, en la configuración, vamos a decir que no nos ponga etiqueta a ningún objeto nuevo.
00:00:38
Guardamos esta configuración y así la tenemos ya para otras veces
00:00:53
Vamos aquí a guardar y ya estaría
00:00:58
Vale, le quitamos la etiqueta para no ir viendo etiquetas de objetos
00:01:01
Ponemos aquí otro punto nuevo
00:01:05
Y ahora lo que queremos hacer es poner un ángulo
00:01:08
Un ángulo para que se abran y se cierren las dos semirrectas
00:01:13
Para ello vamos a poner un deslizador
00:01:16
Lo ponemos por ejemplo aquí
00:01:19
Que sea de tipo ángulo
00:01:22
y que vaya no hasta 360, que sería mucho, sino solo hasta 180.
00:01:24
Aquí tendríamos ya el ángulo y ahora lo que queremos hacer es construir este ángulo
00:01:32
que tenga vértice en este primer punto que pusimos aquí.
00:01:37
Para ello ponemos ángulo dada su amplitud.
00:01:41
Y como dice la ayuda, dice selecciona punto lateral, vértice y luego amplitud.
00:01:44
Pues el punto lateral es este, el vértice es este y la amplitud queremos que sea la amplitud alfa.
00:01:49
Nos vamos aquí y seleccionamos alfa.
00:01:59
Le damos a ok para que sea sentido antihorario y ya tenemos que se nos ha definido un ángulo que corresponde con el delizador que hemos puesto nosotros.
00:02:05
No queremos en principio que se vea, así que lo quitamos y lo que vamos a definir ahora son las semirrectas sobre las que vamos a construir nuestro teorema de Tales.
00:02:14
Hacemos semirrecta con origen en el vértice y que pase por aquí, con origen en el vértice y que pase por aquí.
00:02:25
Ahora estos dos puntos que nos han definido las dos semirrectas pues casi que no nos interesa que se vean.
00:02:37
Y entonces lo que vamos a hacer es ocultarlos
00:02:43
Este y este fuera
00:02:46
Bueno, ¿veis? Ya tenemos unas dos semirrectas que convergen en un punto
00:02:48
Y aquí es donde vamos a construir el teorema de Tales
00:02:54
Vamos a cerrar un poquito para que se vea mejor
00:02:56
Vamos a coger y vamos a poner un punto aquí
00:02:58
Otro punto aquí y otro punto aquí
00:03:03
Y lo que vamos a hacer ahora es poner otro punto en objeto aquí
00:03:06
Con estos puntos ya vamos a tener definida toda la estructura.
00:03:12
Vamos a establecer primero una recta, la primera de las rectas que va a pasar por este punto y por este.
00:03:17
Y ahora las otras dos rectas van a ser paralelas a esta que acabamos de construir.
00:03:25
Para ello nos vamos aquí a recta paralela, decimos que sea paralela a esta y que pase por aquí, que sea paralela a esta y que pase por aquí.
00:03:30
Vale, vemos que la construcción ahora se mueve bastante bien
00:03:38
Podemos abrir y cerrar, podemos desplazar este punto, podemos desplazar este punto y podemos desplazar este punto
00:03:44
El teorema de Tales ya lo tenemos
00:03:52
Lo que dice el teorema de Tales es que los segmentos que determinan rectas paralelas sobre dos rectas que son convergentes van a ser proporcionales
00:03:55
Vamos a ver qué segmentos se nos han determinado
00:04:04
Pues se nos han determinado, por ejemplo, de aquí a aquí y este segmento que vemos aquí lo vamos a cambiar de nombre y lo vamos a llamar, dejamos abierta esta ventana para poder trabajar mejor y lo vamos a llamar A.
00:04:07
El segmento correspondiente en el otro lado, bueno lo que queremos que se vea de este segmento A
00:04:25
Pues no solo el nombre sino incluso el nombre y el valor para tener ahí su longitud
00:04:33
Bueno vemos que solo está tomando GeoGebra una cifra decimal, esto lo podemos cambiar
00:04:38
Vamos aquí en las opciones, en configuración, el redondeo está a 2 pero vamos a ponerle por ejemplo a 4
00:04:44
Y veis, ya aparece que el número A tiene cuatro cifras decimales
00:04:54
Bueno, vamos a definir ahora el segmento correspondiente en la otra recta, que sería el A'
00:04:59
Utilizamos la herramienta segmento, aquí y aquí
00:05:05
Y ahora veis este, que se llama K, pues vamos a ponerle como nombre A' para que se corresponda con el anterior
00:05:10
A y la prima que se pone debajo de la interrogación
00:05:18
como etiqueta queremos que se vea no solo el nombre
00:05:23
sino el nombre y el valor, y el nombre no me lo ha cogido
00:05:27
vamos a llamarlo A' y le doy a intro para que se le traiga
00:05:31
vale, pues ya tenemos entonces el A y el A'
00:05:35
podemos incluso cambiar los colores a eso
00:05:39
pero bueno, luego lo hacemos ya todo seguido, vamos a definir ahora el otro
00:05:43
segmento que se ve, por ejemplo que es este
00:05:47
el que vamos a llamar nosotros ahora
00:05:50
segmento B, le ponemos nombre B
00:05:53
le damos a intro para que coja el valor y ponemos
00:06:01
nombre y valor, aquí tenemos al segmento B
00:06:05
vamos a definir ahora el segmento B'
00:06:08
pero no puedo definir el segmento porque no tengo el punto de intersección
00:06:13
pues vamos a ello, ponemos la intersección entre
00:06:17
esta recta y esta, y ya que estamos, hacemos entre esta y esta. Ahora sí, podemos definir
00:06:21
este segmento B' que va desde aquí hasta aquí. ¿Veis? Aquí se llama K, pues en las
00:06:29
propiedades lo vamos a llamar B' y vamos a hacer que sea visible su etiqueta, pero
00:06:39
con nombre y valor. Vamos con el segmento C, que va de aquí a aquí. Otra vez le pone
00:06:45
como nombre K, pues nosotros lo vamos a llamar C y vamos a hacer que sea visible su nombre
00:06:55
y su valor. Ahí tenemos entonces que mide 2,63. Otra vez hacemos el segmento C' que
00:07:05
va de aquí a aquí. Le cambiamos las propiedades y hacemos que se llame C' y como etiqueta
00:07:14
vamos a hacer que coja nombre y valor. Vale, ya tenemos definidos los segmentos que serían
00:07:27
los que van a definir la proporcionalidad. La idea es que si dividimos el A entre el
00:07:36
A', el B y entre el B' y C entre C', lo que nos va a salir es lo mismo, va a salir
00:07:40
una constante. Vamos a comprobarlo escribiendo los textos adecuados para que se vea lo que
00:07:47
estamos diciendo. Escribimos aquí. A ver, vamos a necesitar las fórmulas látex, que
00:07:54
es la manera de escribir que tenemos en matemáticas. Vamos a decir una fracción, es aquí a, y
00:08:01
nosotros queremos a entre a'. Eso va a ser, veis, y aquí se está viendo que hemos puesto
00:08:08
A partido por A'. Vamos ahora a hacer los cálculos de verdad con los objetos de GeoGebra.
00:08:14
Otra vez la fracción, pero ahora en vez de A vamos a poner el objeto A, que tenemos que buscarlo aquí y está ahí.
00:08:21
A y vamos a hacer que sea partido por el objeto A'. Vemos en la vista previa que vamos bien, estamos dividiendo las dos longitudes.
00:08:30
y ahora vamos a hacer que efectúe la cuenta
00:08:40
para ello vamos a poner un objeto vacío, una casilla vacía
00:08:42
y dentro vamos a escribir A partido por A'
00:08:46
y ahora vemos en la vista previa que efectivamente está realizando la cuenta
00:08:50
le damos a ok y aquí tenemos el texto que nos dice que A partido por A' sale 1,1108
00:08:55
Pues veis que podemos mover los puntos
00:09:04
Si nos deja, no nos deja
00:09:10
A ver, elijo aquí, elige y mueve
00:09:12
Y ahora sí, vemos cómo van cambiando los valores
00:09:14
Vale, vamos a hacer lo mismo
00:09:18
Pero con el B'
00:09:20
A ver si nos dejara duplicar
00:09:25
Podríamos hacerlo
00:09:27
A ver, podemos cambiar aquí directamente
00:09:29
A ver si nos deja
00:09:32
Ponemos aquí una B, aquí una B' y seguimos rellenando aquí
00:09:33
Pues no, no se ve claro
00:09:41
Vamos a hacerlo entonces a la manera
00:09:43
Esto lo eliminamos porque no se ve nada
00:09:47
Borramos, vamos a hacerlo igual que hemos hecho antes
00:09:51
Texto y escribimos, a ver, avanzado, fórmula látex, fórmula látex, fracción
00:09:54
Y aquí en vez de A sería una B, en vez de B sería B'.
00:10:02
Ahora, igual, ponemos la fracción y ahora es cuando ponemos los objetos de GeoGebra.
00:10:08
Vamos a poner aquí el objeto B, lo buscamos, B, aquí ponemos el objeto B', le damos a igual, ponemos la casilla vacía y ponemos ahora B partido por B'.
00:10:15
Vamos a OK y vemos que efectivamente funciona
00:10:32
El teorema de Thales es cierto
00:10:36
Al dividir B entre B' obtenemos el mismo valor que obtuvimos al dividir A entre A'
00:10:37
Vamos a hacer lo mismo con el C y C'
00:10:43
Pues otra vez, fórmula látex, avanzado
00:10:48
Fórmula látex, la fracción
00:10:51
Ponemos aquí la C
00:10:54
Aquí ponemos la C'
00:10:56
prima, le damos a igual, otra defracción y ahora escribimos los objetos de GeoGebra
00:10:59
c y c prima, tocamos aquí, cogemos el objeto c, uy este no es, lo podemos arreglar poniendo
00:11:07
aquí la prima y aquí es donde vamos a poner entonces el c, veis tenemos c partido por
00:11:16
c' y ahora hacemos las cuentas, hacemos c dividido por c' le damos a ok y lo tenemos
00:11:22
c partido por c' efectivamente también es lo mismo, es 1,1431, a ver si esto se mantiene
00:11:33
vamos a mover, movemos el ángulo y vemos que se mantiene, movemos este punto y vemos
00:11:41
que el cociente también se mantiene, movemos este, movemos este, todo parece que funciona
00:11:49
bien, lo ponemos así más bonito y ahora lo que nos gustaría quizás es ponerle los
00:11:56
mismos colores a los segmentos que se corresponden, pues para ello vamos a abrir la ventana de
00:12:01
configuración y en el A, pues vamos a coger el color, por ejemplo, rojo. Y ahora lo mismo
00:12:12
para el A', también vamos a poner el color rojo. Y para este texto, pues también vamos
00:12:19
a poner el color rojo. Con el B, podemos utilizar la selección múltiple, B, B', no, no me
00:12:25
deja. Entonces, cogemos, por ejemplo, el color verde. Para el B', pues también el color
00:12:35
verde y para el texto de B partido por B', color verde. De igual manera, para el C, escogemos
00:12:41
color azul. Para el C', el mismo color azul y para este texto, el mismo color azul. Las
00:12:49
rectas también podemos ponerlas de otros colores. Por ejemplo, esta la podemos poner
00:12:59
en color morado, esta que sería parecida la ponemos en color morado y esta debería
00:13:04
ser roja porque es la que determina el segmento A, esta debería ser verde porque es la que
00:13:13
determina el segmento B y B' y esta debería ser azul. Y ya solo nos queda cambiar en este
00:13:18
objeto pues vamos a poner básico vamos a poner un roto y lo vamos a poner por ejemplo desliza
00:13:27
me mueve para que se vea que se abre y le vamos a cambiar el color para que sea más bonito le
00:13:35
ponemos este rosa así incluso lo ponemos pues más grande aquí lo dejamos estar vale pues esta sería
00:13:43
entonces la construcción que nosotros hemos hecho del teorema de Tales
00:13:55
y que efectivamente comprobamos que este teorema es cierto
00:14:01
bueno, ahora os tocaría construirlo vosotros
00:14:04
a ver si os sale bien y podéis visualizar vosotros mismos este teorema de Tales
00:14:07
que a veces nos cuesta tanto entender en la teoría
