¿Cuáles son los módulos de asignación de recursos? 00:00:00

Hemos hablado de suportadoras, hemos hablado de símbolos, 00:00:06

recordad que el símbolo es el paquete de datos configurado con los BIS. 00:00:10

Entonces, os he hablado también de esa asignación bidimensional, 00:00:17

recursos, tiempo, frecuencia, más o menos símbolos, más o menos suportadoras. 00:00:23

Y luego ese tiempo, acordaros que va en slots, en subtramas y en tramas. 00:00:29

Bien, pues entonces el módulo, digamos, elemental de asignación es lo que llamamos resurce block. 00:00:36

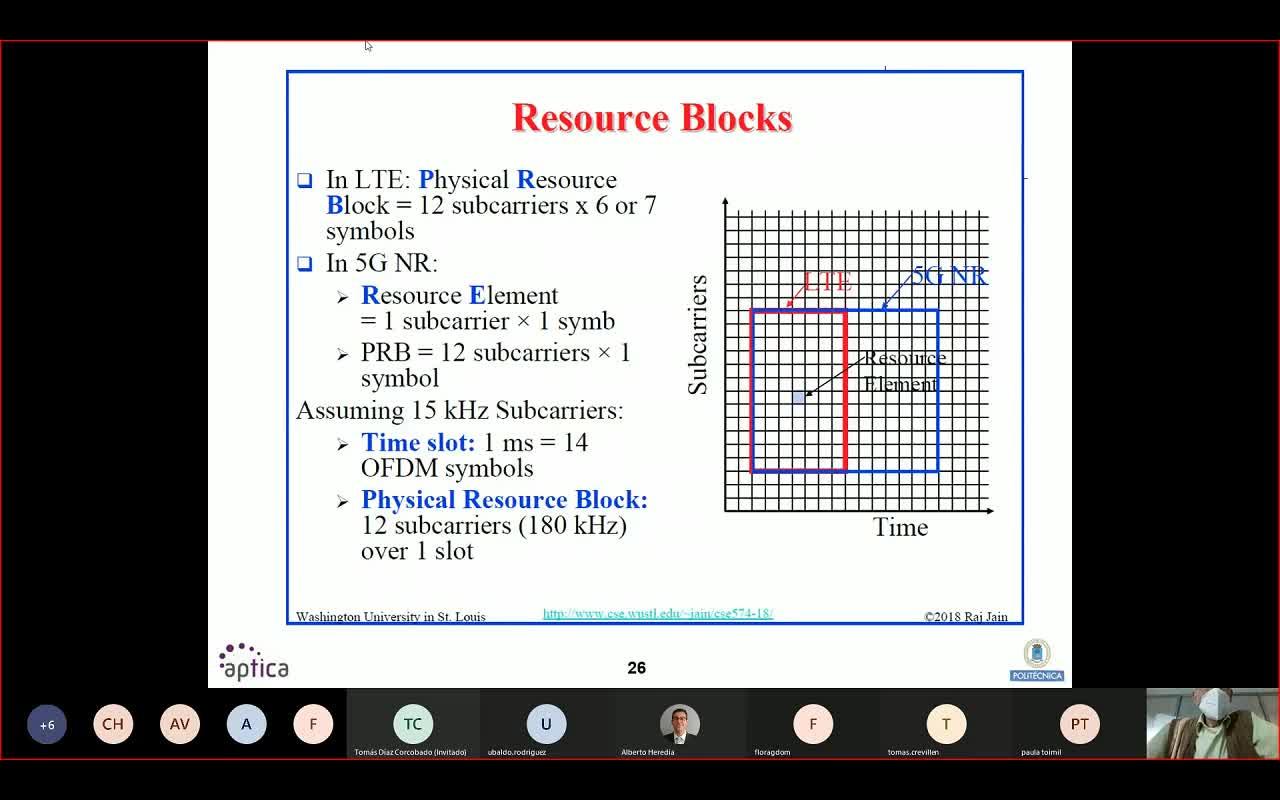

Por cierto, en esta transparencia 26 hay una rata, 3, 6, donde pone, yo creo que es la línea 8, 00:00:42

debajo de resurce element donde pone prb, debe decir rb, porque el prb está definido más abajo. 00:00:52

Entonces, digamos el átomo, el elemento minúsculo de asignación, la losa, el mosaico, 00:00:58

le llamamos elemento de recursos y es en tiempo lo que dura un símbolo 00:01:07

y en frecuencia lo que dura la anchura de una suportadora, eso es lo más elemental. 00:01:11

Se llama elemento de recursos, lo tenéis ahí en la figura sombrero en azul. 00:01:17

Entonces, en el ETE el módulo de asignación era lo que se llamaba bloque de recursos 00:01:23

que son 12 suportadoras y 7 símbolos. Eso es la base de la asignación. 00:01:29

Cualquier asignación es múltiplo de 12 suportadoras y múltiplo de 7 símbolos. 00:01:35

O son 12 suportadoras y 14 símbolos, 7 más 7, o son 24 suportadoras y 7 símbolos. 00:01:41

Siempre en ese rectángulo rojo esa era la asignación básica en el ETE. 00:01:49

En 5G se ha mantenido la dimensión en frecuencia, el bloque sigue teniendo 12 suportadoras 00:01:54

pero tiene ahora 14 símbolos. Se ha aumentado el número de símbolos al doble, de 7 a 14. 00:02:03

De manera que las asignaciones que se hacen o que se hagan en 5G, 00:02:09

cuando uno coge su terminal y se pone a transmitir datos en 5G, 00:02:13

te van a asignar N por 12 suportadoras y M por 14 símbolos. 00:02:17

Y además eso es flexible. Si tienes necesidad de más, más, 00:02:23

la red va supervisando lo que necesitas, los algoritmos, y va cambiando esa asignación. 00:02:27

Es importante recordar eso. Siempre son de esa forma estructurada con esos múltiplos. 00:02:33

También en el ETE el uso de los símbolos era rígido. O eran descendentes o eran ascendentes. 00:02:40

Aquí un símbolo se puede usar como ascendente o descendente según la configuración. 00:02:53

Que yo sepa, tampoco esta facilidad se está utilizando todavía. 00:03:01

Ahora mismo son clásicos descendentes y ascendentes. Esto es un poco tangencial. 00:03:05

Aquí tenéis también una manera de evaluar de una forma aproximada, 00:03:12

tener una idea de calcular la tasa binaria que se puede conseguir. 00:03:16

La tasa binaria será cuántos bits o kilobits yo puedo colocar en la unidad de tiempo. 00:03:21

Eso depende, evidentemente, del número de símbolos. Cada soportadora tiene 14. 00:03:26

Recordar, voy a echar un poco atrás. Si entráis en esta figura por ordenadas, 00:03:35

observar que por cualquier ordenada que entréis y recorráis las asfixas, 00:03:40

una ordenada que es una soportadora tiene hasta 14 cuadritos de asfixas. 00:03:44

O sea, hasta los 14 símbolos. De manera que es lo que comentamos aquí. 00:03:49

14 tenemos por cada soportadora. Cada soportadora puede sustentar un determinado número de bits 00:03:53

que depende del logaritmo binario del número de niveles de la modulación. 00:04:00

Os decía que puede variar entre 2 y 8. 8 es para 256 niveles. 00:04:05

O sea que ese NMOD puede ser de 1 a 8. Si M vale 2, M vale 256. 00:04:11

Y luego M depende de la separación de las soportadoras. Es un parámetro de configuración. 00:04:17

Entonces, eso me puede dar esa formula tan sencilla. 00:04:27

Una vez elegida la configuración de separación de soportadoras, qué modulación voy a elegir, 00:04:30

eso me daría qué tasa binaria soporta cada soportadora. 00:04:35

Entonces, a partir de ahí, como el bloque de recursos tiene 12 soportadoras, 00:04:39

multiplico por 12 y me sale el número de kilobits por segundo que tiene el bloque de recursos. 00:04:43

Y si mi comunicación tiene N, si esto se hace por un número entero de bloques de recursos, 00:04:52

pues multiplico por N y ahí me saldría la tasa binaria que puedo conseguir yo 00:04:59

según elija la configuración con el parámetro MUC, según elija el número de recursos que voy a utilizar, 00:05:04

según el tipo de modulación. 00:05:10

Evidentemente, si transmito MIMO modo usuario, todo para un usuario, 00:05:13

pues eso hay que multiplicarlo por el número de niveles de MIMO que lo asigne al usuario. 00:05:18

Recuerden que era o todos a uno, o parte a uno y otra parte a otros. 00:05:23

De manera que esa sería la fórmula general. 00:05:28

Aquí tienen un ejemplo, por ejemplo, si elijo una configuración con el parámetro 3 00:05:30

que son 120 kHz de separación, con 8 bandas que le corresponden 400 MHz, 00:05:35

es un poco el máximo que se podría tener. 00:05:41

Y con 264 bloques de recursos, aplicando la fórmula me quedaría en total 2 Gbps 00:05:44

que podríamos obtener aquí en este caso concreto. 00:05:52

Hemos hablado antes de más velocidad, pero no olviden que esto luego, si se quiere, 00:05:57

se puede multiplicar por el número de flujos de MIMO que haya. 00:06:01

O sea que esto sería como una idea básica de lo que se puede conseguir. 00:06:05

Interpretación y esta cosa. Bueno, esto es lo máximo. 00:06:09

Insisto, esto hay que repartirlo entre la asignalización, el usuario y dentro del usuario, 00:06:12

entre todos los usuarios que haya. De manera que no olvidemos eso tampoco. 00:06:18

Aquí tienen los anchuros de banda que se pueden usar según la separación de suportadoras. 00:06:23

Recuerden que prácticamente para la FR1 eran las dos primeras, para la FR2 eran las dos segundas. 00:06:28

Pero también puede haber agregación de portadoras, que es otra manera de ampliar la anchura de banda. 00:06:35

Por ejemplo, yo podría tener una anchura de banda de 100 con separaciones de 15, 00:06:41

cada una de las cuales me ofrece 50 y poner una agregación de 2. 00:06:47

2 por 50 me darían los 100. O 2 por 10, de los que hay ahora, me dan los 20. 00:06:51

De manera que la agregación de portadoras es aumentar el ancho de banda, 00:06:56

pero sin aumentar la separación de suportadoras, añadiendo portadoras. 00:07:00

Aquí tienen también las anchuras posibles según el FR1 y el FR2. 00:07:05

Naturalmente todo esto está muy bien, pero cada vez viene la pregunta. 00:07:10

Y el terminal de usuario, les digo que se llama User Equipment Web, para hacerlo de una forma breve. 00:07:15

¿Hasta dónde soporta? Eso dependerá de la calidad del terminal y de la gama alta, media o baja 00:07:21

que se quiera tener de terminal. 00:07:26

Otra cosa que es importante, y la voy a citar sólo de pasada, 00:07:29

que ya esta en detalle es muy complicado, es que el 5G se permite una configuración que se llama 00:07:33

Bandwidth Adaptation, o sea adaptación del ancho de banda. 00:07:42

Una vez que en LTE se hacía la asignación, digamos, 10 MHz, pues ya estabas trabajando con 10 MHz 00:07:46

y a lo mejor en un momento determinado te asignaban menos porque tenías que usar poco tráfico, 00:07:55

pero bueno, aunque usases menos, seguías ocupando 10 MHz, dejando, si queréis, parte de banda sin utilizar, vacía. 00:08:00

Eso también es ineficiente. 00:08:07

Entonces aquí es posible configurar en cada caso la anchura de banda más las necesidades dinámicas del tráfico 00:08:11

que pueden cambiar. 00:08:18

Se puede ir cambiando el ancho de banda. 00:08:20

Todo eso supone una carga mayor de señalización porque hay que ir dando información al terminal. 00:08:23

Ahora ponte aquí, ahora ponte allá, sube, baja el ancho de banda. 00:08:28

Si es la Bandwidth Adaptation, pues bueno, realmente es más complicada, 00:08:31

pero bueno, puede ser interesante desde el punto de vista de la eficiencia. 00:08:36

Es interesante notar que lo que se hace es que para definir esto de una manera lo menos onerosa y pesada posible, 00:08:42

lo que se hace es hacerlo por múltiplos de los bloques de recursos. 00:08:52

Es decir, hacerlo en bloques contiguos. 00:08:56

Si hay que cortar en un momento determinado, pues cortarlos contiguos. 00:08:58

Si hay que añadir, añadir también contiguos. 00:09:02

Y claro, todo lo que yo toque en frecuencias puede afectar al dominio del tiempo 00:09:05

y por lo tanto también va a afectar posiblemente a la numerología. 00:09:10

No olviden, me gustaría que cogiesen ese mensaje que LTE y 5G es combinación tiempo-frecuencia. 00:09:13

Lo que toque en una variable afecta a la otra. 00:09:20

A ver que si yo voy a andar tocando los anchos de banda, 00:09:23

eso también me afecta a la configuración de mis paquetes de mi perfil vocífico y mi numerología. 00:09:26

Aquí hay un ejemplo, ven en el diagrama tiempo-frecuencia otra vez. 00:09:33

Vemos tres configuraciones posibles. 00:09:37

Una de banda muy ancha con su numerología separando 60 kHz. 00:09:40

Otra más pequeña de 30 y otra mucho más pequeña de 15. 00:09:45

Ahí estamos viendo cómo en el mismo mosaico, en el mismo losado hay distintos tipos de losas 00:09:48

para realmente acomodarse a distintas necesidades para distintos usuarios 00:09:54

que pueden estar compartiendo. 00:10:00

Se acuerdan de los tres, ¿no? 00:10:02

Pues el MTC, el de los sensores y demás, ese necesitará una ocho banda pequeño. 00:10:05

Mientras que el MBB, el ultragrande. 00:10:12

Esto podría suponer a lo mejor esos tres casos de uso. 00:10:14

Las gamas de frecuencia ya las hemos comentado. 00:10:19

Aquí tienen un ejemplo, no están todas, ven que hay muchos altos. 00:10:22

Este es un ejemplo de cómo es el cuadro de frecuencias que se presenta en los estándares. 00:10:26

Observen que el cuadro tiene un número de ordenación 00:10:31

que sigue unos criterios definidos por las normas. 00:10:35

Luego ven que también tenemos por un lado las frecuencias del uplink 00:10:39

y debajo, perdón, a la derecha, las del uplink a la izquierda, 00:10:44

transmite el equipo de usuario, recibe la base. 00:10:49

A la derecha transmite la base, recibe el equipo de usuario. 00:10:52

Ven también que hay diferentes bandas, como les decía, 00:10:56

que se acomodan a las necesidades de diferentes países. 00:10:59

En España lo más próximo sería la 71, hablando de la banda de 700 MHz. 00:11:03

Lo tendríamos ahí porque es una banda que acaba en 694, más o menos estaría próxima ahí. 00:11:09

Y ven que cada banda tiene una anchura de banda que se puede ofrecer distinta. 00:11:16

De 60 a 75 MHz. 00:11:21

Claro, llegar, como decía, a 100 MHz o a 120, 00:11:23

pues será usar una carrera aggregation de dos bandas, por ejemplo, de 60. 00:11:28

Observen también que a la derecha especifica cada banda cómo se puede utilizar. 00:11:33

Si es en duplas de frecuencia, o sea, frecuencias emparejadas, 00:11:38

o si es duplas de tiempo, TDD, frecuencias sueltas, como las tenemos abajo. 00:11:41

Y también ven, abajo del todo, frecuencias exclusivas para el SUL, 00:11:47

para el enlace ascendente suplementario, como les pone aquí al pie de la transparencia. 00:11:52

Bien, ahora ya les voy a hablar un poco de lo que son los canales. 00:11:58

Esto ya, desde el punto de vista de la planificación, tiene menos importancia primaria para ustedes, 00:12:02

pero es conveniente que sepan de qué se trata. 00:12:07

Verán, yo os voy a hacer un símil, que es el siguiente. 00:12:09

Imaginen una empresa, pues yo, ingeniería, que elabora documentos o proyectos para sus clientes. 00:12:12

Entonces, tenemos en primer lugar la información que esos documentos o esos proyectos contienen. 00:12:18

Un proyecto arquitectónico, dos planos, unas características de materiales constructivos, toda la información. 00:12:27

Esa información que contienen, que van a contener esos documentos, 00:12:33

digamos, la información más aparta, si quieren, o más importante, 00:12:38

pues es lo que en radio se llaman canales lógicos. 00:12:45

El canal lógico recoge qué tipo de información va a contener cada canal. 00:12:49

Si es una información de datos de usuario, si es una información de control, 00:12:55

qué tipo de control es, si es un control de medida de señal, si es un control de permisos de acceso. 00:12:59

Es decir, cada tipo de información se llama canales lógicos. 00:13:06

Luego hay unos canales de transporte. 00:13:11

Canales de transporte es cómo se envasa, cómo se contiene, cómo se recoge esa información. 00:13:13

En nuestro ejemplo de la oficina, esa información se recoge en un documento escrito, 00:13:21

unos folios o en unos planos, y eso luego os encuaderna en una carpeta o se mete en una caja, 00:13:26

si es muy voluminosa, entonces hay distintos contenedores de esa información. 00:13:33

Y esos son los canales de transporte, que es cómo se envasa la información. 00:13:38

Y por último, hay los canales físicos, y es cómo se distribuye esa información hacia los usuarios. 00:13:43

En nuestra casa, nuestro ejemplo sería por frijoletas, o un tren, o un avión, 00:13:49

o si es poca cosa, en motocicleta. 00:13:55

Los canales físicos tienen que tener dos características, su capacidad y su rapidez. 00:13:57

También en nuestro ejemplo eso serviría. 00:14:04

Si yo tengo que mandar mis cajas o mis paquetes postales, si es más rápida, lo hago por avión, 00:14:06

o si es más lento, lo hago por furgoneta. 00:14:12

Bueno, pues aquí en los canales físicos pasa igual. 00:14:15

El canal físico tendrá unas ciertas capacidades y unas ciertas velocidades de transmisión. 00:14:17

Cuando hablamos de tantos megabits por segundo, o tantos gigabits por segundo, 00:14:22

estoy hablando de velocidad de transmisión de canal físico. 00:14:26

Entonces vemos esos tres rangos de canales. 00:14:29

Contenido de información, muy estructurada. 00:14:32

Forma de envasar, es decir, cómo dimensionar esa información, 00:14:36

en lo que llamamos paquetes, y luego el canal físico. 00:14:40

Observen que el mapping, la proyección o la correspondencia entre canales de transporte y físicos 00:14:43

también necesita unos protocolos determinados, 00:14:50

porque el canal físico al final son esos paquetes de datos que yo les comentaba. 00:14:53

Ahí se vierten los canales de transporte. 00:14:56

Es decir, un canal de transporte puede tener un montón de bits que yo lo troceo 00:14:59

y cada trozo de esos bits del canal de transporte los meto en los paquetes físicos, 00:15:03

que ya son los que lanzo al aire en mis suportadoras y en mi tiempo. 00:15:09

De manera que realmente el canal de transporte suele operarse así. 00:15:13

Es una configuración de datos que luego se trocean para envasarlos, 00:15:17

meterlos en los paquetes físicos que yo voy a radiar. 00:15:23

Entonces ven que hay distintos canales. 00:15:26

Les olvido de escribir muy por encima, 00:15:28

pero sobre todo teniendo en cuenta que hay una primera clasificación amplia 00:15:30

que serán o canales de tráfico o canales de control. 00:15:36

Los canales de tráfico tienen también la letra T que indica que son Traffic Channel 00:15:40

y los canales de control tienen la letra C que son Control Channel. 00:15:50

Esos canales pueden ser dedicados cuando ya se establece una comunicación concreta, 00:15:54

pues le asignan a esa comunicación unos canales. 00:16:01

Son compartidos, pero en ese momento están dedicados a un usuario concreto. 00:16:04

Y luego en cambio los canales de señalización son comunes porque son compartidos por todos los usuarios. 00:16:08

Cuando yo enciendo el móvil y mi móvil se engancha a la red, 00:16:13

se queda conectado a un canal común, 00:16:16

mediante el cual la red va a hacer el seguimiento de mi móvil donde estoy 00:16:18

para poder usarme llamadas o para poder pasar llamadas que yo quiera hacer. 00:16:21

Entonces quiere decirse que con el móvil encendido yo tengo una conexión permanente con la red 00:16:25

a través de unos anales comunes. 00:16:30

Cuando paso ya a hacer una comunicación, 00:16:32

pues ya tengo un canal dedicado a esa comunicación y cuando yo lo libero lo usará otro. 00:16:35

Entonces ahí tienen los canales que ya les comentaré un poquito. 00:16:40

Pero aquí se plantean varios problemas. 00:16:45

En primer lugar, ¿qué pasa si hay haces de antenas que van cambiando? 00:16:48

Entonces evidentemente la estructura de los canales físicos se tiene que acomodar a esos haces. 00:16:55

Yo tengo una antena que está radiando, digamos, con cuatro haces a lo largo del tiempo. 00:17:01

Pongamos cada milisegundo me manda un haz, 00:17:08

pues una vez que yo me enganche en uno tengo que esperar el siguiente barrido para volver a estar conectado. 00:17:11

Es decir que, por un lado, los canales tienen que acomodarse al funcionamiento multihaz. 00:17:16

Por otra parte también tienen que acomodarse a la propia estructura que tenga mi red. 00:17:23

El ancho de banda que hemos comentado configurables también tendrán que adaptarse. 00:17:29

En LTE es muy importante poder evaluar el comportamiento del canal radio 00:17:35

para poder decodificar bien las señales. 00:17:42

Por lo tanto, junto con lo que yo transmita de información de usuario, 00:17:44

tiene que haber lo que se llama referencing, los señales de referencia, 00:17:48

que me sirven en el receptor para evaluar, entre otras cosas, la calidad del canal 00:17:53

y poder optimizar y poder poner en marcha un procedimiento de decodificación eficiente. 00:18:00

Por lo tanto, estas señales tienen que ir incorporadas en el propio canal. 00:18:05

Verán, en LTE se radiaban permanentemente señales de referencia, 00:18:09

lo cual era un poco un gasto de energía. 00:18:13

En 5G esas señales de referencia se han reducido al mínimo, 00:18:15

van luego en lo que veremos de canales de sincronización, 00:18:19

pero como no se radian permanentemente, cuando yo estoy involucrado en una llamada 00:18:22

y no tengo acceso en ese momento a los canales comunes de señalización, 00:18:27

esas señales de referencia van incluidas junto con el mensaje que yo estoy recibiendo, 00:18:31

tanto en el sentido descendente como en ascendente. 00:18:37

De manera que las referencias tienen que ir en los propios canales de datos 00:18:40

porque me ayudan a decodificar esos canales. 00:18:45

Fundamentalmente, eso es lo más importante, porque lo de la codificación 256 ya lo comenté antes también. 00:18:48

Bien, lo del binforme lo hemos comentado y vamos a ver cómo funciona eso. 00:18:55

Imaginen que, claro, cuando yo enciendo mi móvil, pues lo primero que tengo que hacer es engancharme a la red. 00:19:02

Para eso, al encender el móvil, yo uso un canal común que se llama Ratch, 00:19:09

Random Access Channel, que me acabo de encender. 00:19:15

Entonces, la red reconoce ese mensaje y me va a mandar un mensaje de asignación 00:19:19

para que yo me pueda conectar y me pueda registrar como usuario activo en ese momento en la red. 00:19:25

Pero claro, imaginen que están, en el ejemplo que les ponía de la habitación, 00:19:32

un señor con una linterna enfocando a distintos puntos donde hay usuarios, 00:19:36

pues entonces me enfoca a mí, luego a otro, luego a otro, luego vuelve a mí. 00:19:41

Entonces, realmente, el funcionamiento se tiene que sincronizar. 00:19:46

Cuando me llegue a mí en la de la antena, aprovechar ese momento para mandar mi mensaje. 00:19:51

El canal de acceso tiene que acomodarse también al funcionamiento multi-app. 00:19:58

De hecho, lo que hace el móvil es recoger informaciones o señales de los distintos acces 00:20:04

y al final engancharse, obviamente, en aquel app que reciba mejor. 00:20:10

Entonces, eso también es importante tenerlo en cuenta y, como ven aquí, 00:20:15

lo mismo, asegurar la compatibilidad con la LTE que no usa esos procedimientos de barrido. 00:20:21

Aquí ven un ejemplo, yo creo que bastante característico. 00:20:28

Aquí ven un sistema de cómo se difunde la señalización de acceso 00:20:31

en un caso en que ven que hay una exploración de como 5 momentos. 00:20:37

De manera que tenemos el app naranja, luego el app azul, el app morado, el app verde, el app rojo. 00:20:45

Entonces, eso va cambiando con el tiempo. 00:20:53

Yo estoy aquí a la escucha, en un momento determinado veo cuál recibo mejor 00:20:56

y por ahí intercambiaré un mensaje. 00:21:02

Aquí ven que estos acces dejan una serie de intervalos de tiempo disponibles 00:21:04

para que haya ese diálogo del receptor con la base, que capte la señal, que conteste. 00:21:08

De manera que enfocamos en una dirección, esperamos un poco, pasamos a la siguiente dirección, 00:21:13

esperamos y luego ese ciclo vuelve a repetirse. 00:21:19

De manera que entonces este sería el funcionamiento multi-app con barrido de app. 00:21:23

También es posible hacerlo de forma simultánea, no barrida. 00:21:27

Entonces, lo que pasa es que en ese caso, si es simultáneo, según donde esté el móvil, 00:21:31

se enganchará en un lazo o en otro. 00:21:36

O sea, de alguna manera, el de barrido en tiempo sería para móvil fijo, 00:21:38

y el lado va cambiando, o el barrido simultáneo sería para móvil variable, 00:21:43

que según donde esté se engancha con uno o se engancha con otro. 00:21:48

Todo esto va muy bien, pero es necesario, muy importante, 00:21:51

tener lo que se llama una sincronización. 00:21:56

Si el móvil no se sincroniza con la base, pues eso no funciona, 00:21:59

porque cuando yo lanzo un mensaje, la base tiene que estar esperándolo 00:22:02

en el tiempo concreto reservado para mi transmisión. 00:22:06

Si lo coge en otro tiempo del otro, pues mi mensaje chocaría con el de otro. 00:22:10

Es decir, concretamente tiene que haber una sincronización muy precisa 00:22:15

para que estos sistemas que funcionan sobre la base de paquetes de tiempo puedan operar correctamente. 00:22:20

Entonces, se radian dos señales de sincronización, 00:22:27

operativamente lo han hecho así, una señal primaria y una señal secundaria, 00:22:30

que sirven además para marcar las pautas de dónde empiezan las tramas, 00:22:34

dónde empiezan los intervalos, y que el móvil tenga una pauta temporal 00:22:38

perfectamente sincronizada con la red. 00:22:42

De hecho, esa señal de sincronización tiene que ser, digamos, de alguna manera, 00:22:45

una referencia para toda la red, y hoy por hoy las estaciones base 00:22:51

suelen tomar de satélites GPS, que son satélites que tienen unos relojes muy estables. 00:22:56

Como curiosidad les diré que la televisión digital terrestre, que también es UFDM, 00:23:03

funciona también igual. Las estaciones emisoras también tienen una sincronización GPS, 00:23:08

porque si se desincroniza la emisión, nosotros en el receptor veríamos todo pixelado, 00:23:14

no habría manera de tener una imagen correcta. 00:23:21

Hay que la sincronización, anoten que es esencial, con una referencia muy estable, 00:23:23

porque es como el corazón de la red. Si la tirolata mal, aquello no acaba funcionando. 00:23:29

Además, con la sincronización se aprovecha también para radiar lo que se llama 00:23:36

identificación de la célula. La estación base tiene un numerito que indica, 00:23:42

o identificativo, que señala a esa estación. Concretamente, hay 503 números 00:23:48

que se difunden de dos maneras. Primero, se difunde de 1 a 126, y luego de 0 a 3. 00:23:57

De manera que primero, como los primeros, se determina cuál es la ubicación de la estación base, 00:24:05

de 0 a 126, y luego ya qué sector, de 0 a 3, estamos en esa estación base. 00:24:12

En total, son 503 números. Un operador tiene mucho más que 503 estaciones de base, 00:24:18

tiene varios miles. Es decir, las identificaciones se repiten. 00:24:24

Un problema que puede existir es que una estación 17 interfiera con otra 17 00:24:28

que está separada geográficamente. Eso hay que procurar evitarlo. 00:24:36

Se da la coincidencia espacial de identificaciones porque puede dar lugar a confusión 00:24:40

del reparto o de entrega de los mensajes. Los operadores lo hacen en su planificación 00:24:46

para que las estaciones con el mismo número de identificación estén tan separadas 00:24:51

que prácticamente una no interaccione con la otra. 00:24:55

Ese número de identificación, como digo, se da con dos dimensiones. 00:24:58

Una de ellas se da con el canal de sincronización primario. 00:25:03

Como ven aquí, nos marca dónde empiezan las tramas. 00:25:08

Es el reloj que marca las tramas y es el primer parámetro de identificación. 00:25:12

Ven que va modulado en binario porque es una modulación muy robusta 00:25:16

para que esta señal prácticamente llegue fuerte, sin perturbaciones al receptor. 00:25:19

Es necesario que él la decodifique bien para mantener la sincronización. 00:25:27

La secundaria es un suplemento de la otra. Esta indica dónde empieza la subtrama. 00:25:31

Porque la subtrama en tiempo es un módulo fundamental de funcionamiento. 00:25:37

Entonces es necesario también no solamente saber dónde empieza la trama, sino la subtrama. 00:25:43

Porque la subtrama además es el momento que se utiliza cuando yo tengo que conmutar. 00:25:48

Si yo hago un paso de una celda a otra, hago un traspaso que se dice. 00:25:52

Entonces los traspasos que suponen una brevísima interrupción 00:25:58

se hacen a nivel de una subtrama a la otra. 00:26:02

Es decir, si en un momento que yo estoy pasando de una celda a otra 00:26:06

hay que hacer un traspaso y no acaba una subtrama, se espera que termine 00:26:09

y cuando llega a la otra ya se hace el cambio. 00:26:13

Y también aquí se hace una modulación robusta 00:26:15

y esta tiene tres valores que se difunden, 00:26:21

que son los que complementan la identificación de la celda. 00:26:25

Estas son importantes y claro, estas es así que se radian permanentemente. 00:26:29

Lo que pasa es que se radian con poca potencia porque son muy robustas de modulación 00:26:33

y consumen poca energía. 00:26:37

Pero claro, la sincronización tiene que estar permanentemente activa. 00:26:39

De hecho, si el móvil yo lo tengo encendido, registrado, pero no ocupado en llamadas, 00:26:43

está siempre a la escucha de los canales de sincronización 00:26:48

porque la electrónica del móvil no es muy perfecta por razones de economía 00:26:51

y por lo tanto puede haber derivas en sus osciladores y demás 00:26:57

y necesita ser resincronizado de tiempo en tiempo. 00:27:00

De manera que tiene que mantener la sincronización permanentemente 00:27:03

y además sabiendo también que en cada caso 00:27:06

qué celda en base le está dando servicio, 00:27:10

cuál es la servidora o la identificación que tenga. 00:27:12

Además de esas señales de sincronización, hay otras que se llaman de referencia 00:27:15

y como les decía, se utilizan fundamentalmente 00:27:20

cuando ya estoy ocupado con una llamada 00:27:25

para poder estimar el canal y mejorar o optimizar la decodificación. 00:27:28

Y también, en el caso del MIMO, 00:27:35

es necesario conocer una serie de características del canal 00:27:37

que se averiguan mediante señales que se llaman de información del estado de canal. 00:27:41

El que gestiona el MIMO es la estación base, 00:27:47

por lo tanto, quien tiene que saber cómo está el canal es justamente la estación base. 00:27:50

Por eso, las señales CSI se radian desde el móvil a la base 00:27:55

y la base las analiza y según el resultado de ese análisis, 00:28:00

sabe qué características tiene el canal y cómo mejorar y configurar 00:28:03

la gestión y la configuración del MIMO. 00:28:08

También hay veces que se da un fenómeno que se llama desmanecimiento selectivo. 00:28:13

Es decir, distintas frecuencias se transmiten con más pérdida que otras 00:28:20

o con más perturbación que otras. 00:28:25

Si yo tengo una asignación de no sé cuántas suportadoras, 00:28:27

mira por dónde las más altas se están transmitiendo de peor que las más bajas. 00:28:30

Prácticamente no me sirven de nada. 00:28:34

Entonces, de vez en cuando, la red le dice al móvil que envíe una señal de sondeo 00:28:36

en la cual radia un montón de suportadoras. 00:28:41

En ese momento, evidentemente, no hay tráfico y la base las evalúa. 00:28:44

Las altas se están poniéndose mal. 00:28:48

De momento no las voy a usar porque no tiene sentido que las use 00:28:50

si no van a servir para nada. 00:28:53

Entonces, por eso se habla de adaptación del enlace. 00:28:55

Claro, señales de sondeo gastan recursos que no se pueden usar para otra cosa. 00:28:58

De manera que, evidentemente, hay que usarlas, 00:29:03

pero también con cierta precaución, pero son necesarios usarlas. 00:29:06

Y luego también en las frecuencias altas, sobre todo en las milimétricas, 00:29:10

hay unos problemas derivados de la electrónica de alta frecuencia 00:29:14

que se llama ruido de fase de los osciladores. 00:29:17

Unas perturbaciones que pueden alterar la sincronización 00:29:19

y por ese motivo no hay que corregir eso con una señal, digamos, 00:29:25

adicional a la desinclinación. 00:29:29

Sería una especie de corrección fina que se llama de seguimiento de la fase. 00:29:31

Face tracking. 00:29:35

También estas son señales de corrección de tiempo en tiempo 00:29:36

que me pongan y que me ajusten perfectamente mi oscilador. 00:29:39

Aquí ven un MIMO. En este caso es un MIMO de cuatro usuarios. 00:29:45

Sobre todo quiero destacar que ven que es un panel de antenas, 00:29:49

no es una antena sola y por eso realmente se puede utilizar 00:29:53

cuando las antenas son pequeñas. 00:29:59

Yo pienso que el MIMO, evidentemente, en coberturas urbanas de macrocélulas 00:30:02

no se va a usar porque el señor que está en una terraza de un café 00:30:07

tomándose un café o merendando tampoco necesita unas capacidades, 00:30:10

aunque tenga una tableta de transmisión muy elevadas 00:30:14

y no digamos nada encima de un coche. 00:30:17

Entonces realmente el MIMO que requiere una infraestructura de antenas grande 00:30:19

a mi juicio se va a usar sobre todo en interiores. 00:30:23

Además en interiores una antena un poquito grande se puede camuflar 00:30:26

bajo un paso techo y la gente no la ve y no sabe. 00:30:30

Muchos como saben se asustan con ver un panel, 00:30:33

piensan que les va a dar poco menos que cáncer. 00:30:35

Entonces realmente una antena de MIMO se puede camuflar bien, 00:30:37

tampoco son muy grandes y se usan frecuencias milimétricas. 00:30:41

Entonces ya ven que el MIMO o se usa para varios usuarios 00:30:44

o para un usuario o se usa también como formación de haces, 00:30:49

cambiando haces como hemos ido viendo. 00:30:54

Bueno, aquí se habla de que se puede llegar hasta 256 antenas, 00:30:57

evidentemente eso será en milimétricas. 00:31:02

Que yo sepa, ahora mismo creo que el máximo MIMO que hay es de 16 00:31:05

y bueno, ya está bien también por otra parte. 00:31:09

Bueno, aquí ven también un MIMO distribuido, 00:31:13

ven que se puede dar servicio, 00:31:16

observen si esto es interesante comentar, 00:31:20

observen que a un terminal le podemos dar servicio con MIMO desde una base. 00:31:23

La base, aprovecho para decirles que se llama GNV. 00:31:28

GNV, nodo B, pues no sé por qué fue el nombre que se quedó 00:31:31

para las estaciones base, nodo B. 00:31:35

La G es como un nodo B evolucionado. 00:31:37

Entonces vemos que ese móvil se está dando servicio desde tres estaciones base. 00:31:40

Fíjense que es un MIMO en concepción diferente, 00:31:45

porque el MIMO normal es desde una base con varios subcanales, 00:31:48

digamos un comportamiento de recursos, 00:31:52

da servicio a uno más móvil. 00:31:54

Aquí le estamos dando desde tres bases distintas. 00:31:56

Subraya en eso de múltiple size, 00:32:00

desde distintos sitios también le podemos dar servicio. 00:32:02

Que yo sepa, tampoco eso se está utilizando 00:32:05

porque tiene muchos problemas de coordinación 00:32:08

de lo que es el núcleo de la red, 00:32:11

y bueno, está como posibilidad. 00:32:13

El beamforming ya lo hemos citado. 00:32:16

Quizás destacarles, no lo he dicho antes, 00:32:18

que el beamforming se puede hacer en horizontal, 00:32:20

pero también en vertical. 00:32:23

Se puede hacer en vertical, por ejemplo, 00:32:24

para cubrir distintos pisos de un rascacielos, 00:32:26

como ven ahí en las aves azules. 00:32:29

Pero hoy en día la tecnología va a permitir 00:32:32

hacerlo en horizontal, en vertical o combinado. 00:32:34

Y ahora un pequeño comentario sobre los canales de control 00:32:39

y sobre los canales físicos. 00:32:43

El canal de control quizá más importante, 00:32:45

después de los de sincronización que ya les he comentado, 00:32:48

que son permanentes, 00:32:51

este canal PDCH, 00:32:53

la P significa físico, es un canal físico ya, 00:32:57

si son bits y suportadores y todo eso, 00:33:00

D significa downlink, 00:33:02

y CH es control channel. 00:33:04

Este radio es lo que se llama 00:33:06

información de control descendente. 00:33:08

¿Qué información es esa? 00:33:10

Si yo transmito mensajes de datos de móvil a base, 00:33:12

la base analiza sus paquetes, 00:33:16

decide si son correctos o no lo son, 00:33:18

y en aquellos paquetes que no pueda corregir los errores, 00:33:21

tiene que pedirle al móvil que los repita. 00:33:25

Eso se llama un ARQ, un request automático. 00:33:29

Entonces, cada conjunto de paquetes que analiza la base 00:33:32

es respondido por una señal de OK, 00:33:37

ASK, Acknowledgement o Negative Acknowledgement, repíteme. 00:33:40

Entonces esa información descendente 00:33:44

de acuso de recibo positivo o negativo 00:33:46

y petición de retransmisión 00:33:49

es lo que se hace por el canal de control descendente. 00:33:52

Cada mensaje ascendente es replicado 00:33:57

por un canal de control descendente 00:34:00

diciendo si está bien o está mal. 00:34:03

También yo quiero hacer una transmisión de datos 00:34:06

que tengo en mi memoria. 00:34:10

Entonces tengo que pedir a la base que me dé recursos. 00:34:11

Eso se llama una petición. 00:34:14

Y la base me contesta asignándome recursos, 00:34:18

se llama un scheduling. 00:34:21

El scheduling es una programación 00:34:22

de qué recursos me da. 00:34:24

Yo los tengo que saber 00:34:26

para ver cómo configurar la transmisión de mis mensajes. 00:34:27

Entonces yo tengo en mi buffer cosas que transmitir. 00:34:30

Le pido a la base que transmita todo esto 00:34:33

y me dice, pues mira, ahora mismo 00:34:36

cógete no sé cuántas suportadoras 00:34:38

y tantos bloques de recursos. 00:34:40

Pues eso me lo dice con el scheduling. 00:34:42

Y también si hay cambio de formatos 00:34:47

con la anchura de banda lanzativa 00:34:49

que se había comentado, 00:34:51

pues también me tiene que decir 00:34:52

que estamos cambiando esos intervalos. 00:34:53

Como ven, eso es muy importante 00:34:55

para que la red funcione. 00:34:57

Por eso este canal 00:34:59

también es un canal bastante protegido. 00:35:00

Pero evidentemente es un canal 00:35:02

que solo se usa 00:35:03

cuando hay una comunicación en curso. 00:35:04

Como ven, lo que hace 00:35:06

está vinculado a la comunicación. 00:35:07

También hay informaciones ascendentes. 00:35:10

En primer lugar, 00:35:13

yo tengo que acusar recibo 00:35:14

desde mi móvil 00:35:16

de los paquetes de datos 00:35:17

que me ha mandado la base. 00:35:19

La base me manda los tráficos descendentes. 00:35:21

Yo lo analizo 00:35:23

y digo, ok, ACK, ONN, ACK. 00:35:24

De manera que entonces, efectivamente, 00:35:27

por ahí tengo que usar 00:35:29

una información ascendente. 00:35:31

Physical Uplink Control Channel. 00:35:33

Por ahí tengo que pedir 00:35:35

las peticiones de recursos, 00:35:36

los Uplink Requests, 00:35:39

los Scheduling Requests, 00:35:41

como antes les decía. 00:35:42

Oye, dame recursos 00:35:43

que tengo mensaje de transmitir. 00:35:45

Y también, como les decía, 00:35:47

tengo que mandar información 00:35:48

del estado del canal 00:35:50

para que si se usa MIMO 00:35:51

o si se usa configuración de acces, 00:35:52

me lo programe adecuadamente. 00:35:54

De manera que entonces, 00:35:56

este canal también es muy importante. 00:35:58

Bueno, tiene un canal protegido. 00:36:00

Lo demás es un poco adicional, 00:36:02

lo que usa y tal. 00:36:03

Pero bueno, simplemente que sepan 00:36:05

para qué se usa. 00:36:06

El RACH es el canal de petición 00:36:08

de acceso inicial. 00:36:10

Es decir, cuando yo enciendo 00:36:11

y quiero ponerme a transmitir algo, 00:36:12

primero tengo que, 00:36:14

cuando enciendo el móvil, 00:36:15

tengo que decir, 00:36:16

oye, que acabo de encender el móvil, 00:36:17

regístrame como usuario en la red. 00:36:19

El acceso inicial. 00:36:22

Si se me ha caído una llamada 00:36:23

o una conexión por algo, 00:36:25

tengo que volver a pedir, 00:36:26

¿verdad?, conectarme. 00:36:28

Si hay un traspaso, 00:36:30

porque me salgo de la cobertura 00:36:32

de una celda y voy a otra, 00:36:33

pues también tengo que pedir recursos 00:36:34

en el ingreso en la nueva celda. 00:36:38

Si pierdo la sincronización, 00:36:40

por lo que sea, se puede perder, 00:36:42

pues también con el RACH 00:36:43

tengo que pedir la recuperación. 00:36:44

En algunos casos, 00:36:46

sobre todo en TDD, 00:36:48

para evitar colisiones de mensajes, 00:36:50

pues hay que programar la transmisión 00:36:53

un poquito antes 00:36:55

de lo que marcaría el reloj 00:36:56

para compensar 00:36:57

un mayor retardo de conexión. 00:36:58

Eso es lo que se llama 00:37:00

time advance o avance de tiempo. 00:37:01

Y también, 00:37:03

una vez que yo ya me he registrado, 00:37:04

si tengo que ponerme a transmitir datos, 00:37:06

tengo que hacer esa petición 00:37:08

con el RACH 00:37:10

de que por el scheduling 00:37:11

me den esos datos. 00:37:12

Como en el Perlach, 00:37:13

es un canal muy importante 00:37:14

que tiene una arquitectura 00:37:15

muy bien determinada, 00:37:16

porque depende de muchos factores. 00:37:17

Es fundamental. 00:37:19

Fíjese que los mensajes del RACH 00:37:20

los lanzan los móviles al azar, 00:37:22

cada uno cuando se enciende 00:37:24

o cuando lo necesita. 00:37:25

Entonces, está muy regulada la manera 00:37:26

en la red de que esos mensajes 00:37:28

que vienen de distintos móviles. 00:37:30

Y además, observen 00:37:31

que cuando yo mando el RACH, 00:37:33

tengo posiblemente 00:37:34

una mala sincronización. 00:37:36

Todavía no estoy perfectamente sincronizado 00:37:37

porque acabo de encender el móvil. 00:37:39

¿Verdad? 00:37:41

Pues entonces, realmente, 00:37:42

es un canal muy protegido 00:37:43

para evitar que esos mensajes 00:37:45

ascendentes que vienen 00:37:46

de distintos móviles 00:37:47

puedan colisionar unos con otros. 00:37:48

De manera que, por ese motivo, 00:37:51

el Perlach tiene unas 00:37:53

sincronizaciones importantes. 00:37:54

Eso era lo básico de control. 00:37:56

Canales de datos. 00:37:58

Yo insisto en que, bueno, 00:38:00

5G es todo IP. 00:38:02

La voz, repito, se pasa a 4G a volte. 00:38:04

Incluso a veces se pasa a 3G 00:38:08

si no hay volte. 00:38:10

De manera que podemos estar 00:38:11

iniciando una llamada en 5G 00:38:13

que es el señor de datos, 00:38:15

pero yo quiero mandar un mensaje de 2G 00:38:16

y entonces me pasan a 3G. 00:38:18

Y nada menos. 00:38:20

Tengo un salto casi de dos generaciones. 00:38:21

Bien. 00:38:23

Bueno, pues pensando solamente 00:38:24

en mensajes de datos, 00:38:25

aquí tenemos, primero, 00:38:26

interpretar el nombre. 00:38:28

P viene de que es un canal físico, 00:38:29

o sea, asignas recursos de tiempo 00:38:31

y suportadoras. 00:38:33

D que es un downlink. 00:38:34

Y share que es un canal compartido. 00:38:36

Los recursos se comparten 00:38:38

con otros usuarios. 00:38:40

Se reparten las suportadoras disponibles. 00:38:43

Todos los disponibles se comparten. 00:38:47

De manera que esa es la nomenclatura. 00:38:50

En datos de usuario 00:38:53

hay algunas informaciones de control 00:38:55

que deben acompañar a la llamada. 00:38:58

Por eso también tienen que ir por aquí. 00:39:00

Cuando yo estoy cogido en un canal PDSCH 00:39:03

no tengo acceso al PDSCH. 00:39:06

Aquellas informaciones necesarias 00:39:08

o para la calidad de la llamada, 00:39:10

para su continuidad, 00:39:12

tienen que venir metidas en el canal de datos 00:39:13

robando un poquito de capacidad de datos. 00:39:15

No hay más remedio. 00:39:17

Cuando yo tengo una llamada entrante 00:39:19

de mostro de datos, 00:39:21

se hace mediante un paging. 00:39:22

Es una radiobúsqueda, una llamada entrante. 00:39:24

Esa se hace también en 5G 00:39:26

usando lo que llamamos aviso 00:39:28

por el canal de datos. 00:39:30

Bueno, eso es lo más importante. 00:39:32

Puedo usar modulaciones avanzadas, 00:39:34

como ven, todas las posibles. 00:39:36

También, evidentemente, puedo usar MIMO. 00:39:38

¿Eso para el ascendente? 00:39:40

Para el ascendente, pues lo mismo. 00:39:42

¿Se acuerdan que el ascendente? 00:39:44

Eso es una cosa. 00:39:48

Puede ocurrir que yo esté 00:39:50

mandando datos ascendentes 00:39:52

y en un momento determinado, 00:39:54

por razones de que necesito más capacidad, 00:39:56

me tiene que variar la configuración de MIMO. 00:39:59

Yo tengo que mandar, en este caso, 00:40:01

información de canal ascendente 00:40:03

justo cuando lo estoy utilizando. 00:40:05

Por eso, esa información ascendente, 00:40:07

MIMO, 00:40:09

como ven, va multiplexada 00:40:11

con los datos ascendentes. 00:40:13

También, evidentemente, 00:40:15

me quita o me roba una cierta capacidad de datos. 00:40:19

Evidentemente, se usa 00:40:21

cuando el canal ya está asignado al usuario. 00:40:23

Por eso, decimos, 00:40:25

está programado, está hecheble. 00:40:27

Bien, pues esto es 00:40:29

lo que me gustaría que conocieran bien 00:40:31

de los canales. Es lo básico. 00:40:33

Y ya para terminar, 00:40:35

si van a hacer, con el Sirio, 00:40:37

estudios de cobertura, 00:40:39

bueno, lo que determina la cobertura 00:40:41

es un balance energético 00:40:43

del enlace. 00:40:45

Y en ese balance energético interviene, por un lado, 00:40:47

la potencia 00:40:49

transmitida y la potencia 00:40:51

que recibe el móvil, 00:40:53

que depende de la pérdida de propagación, 00:40:55

y la sensibilidad 00:40:57

del móvil. 00:40:59

De manera que son dos parámetros 00:41:01

básicos, fundamentales, para acometer 00:41:03

cualquier estudio de cobertura 00:41:05

y de planificación. 00:41:07

Potencia transmitida, potencia recibida, 00:41:09

que será la potencia 00:41:11

transmitida reducida 00:41:13

por la atenuación de propagación 00:41:15

y luego la sensibilidad del 00:41:17

receptor. Es evidente 00:41:19

que yo tengo que tener 00:41:21

un nivel de señal 00:41:23

recibida que supere 00:41:25

la sensibilidad del 00:41:27

receptor, porque si no, pues el 00:41:29

mensaje no me entraría. Es como si yo 00:41:31

hablo a una persona 00:41:33

que tiene dificultades de audición, 00:41:35

si le hago el bajito, pues 00:41:37

tiene muy mala sensibilidad, y aunque 00:41:39

la voz está en el aire, 00:41:41

pues en su oído, verdad, llega 00:41:43

pero él no lo oye, porque tiene una sensibilidad 00:41:45

baja, es una persona sorda. 00:41:47

También un receptor puede ser 00:41:49

ensordecido. Es más, 00:41:51

al hablar de sensibilidad, 00:41:53

hay que especificar muy bien 00:41:55

a qué nos referimos, porque 00:41:57

un receptor inmerso en un 00:41:59

ambiente de interferencia y de 00:42:01

ruido, es más sordo 00:42:03

que un receptor que esté en un ambiente 00:42:05

donde no hay nada de eso. Es decir, 00:42:07

que por ejemplo en una comunicación rural, 00:42:09

en un pueblo donde no hay prácticamente 00:42:11

emisiones, nada más que a lo mejor de su operador, 00:42:13

el receptor pues no tiene 00:42:15

apenas ruido que combatir. 00:42:17

En un medio urbano, donde hay mucho 00:42:19

nivel de ruido externo, pues tanto 00:42:21

por reducimientos industriales, 00:42:23

como por vehículos, como por otras 00:42:25

cuestiones, pues todo eso contribuye 00:42:27

a que la sensibilidad empeore. También 00:42:29

pasa que si estamos un día 00:42:31

en una fiesta, verdad, 00:42:33

donde hay mucho ruido ambiente, pues 00:42:35

tenemos que levantar la voz para poder 00:42:37

oír mejor, porque nuestro oído 00:42:39

se ensordece por ese ruido ambiente. 00:42:41

Lo cual es complicado, porque 00:42:43

claro, si tenemos que levantar la voz, 00:42:45

contribuimos también a aumentar el nivel de ruido, ¿no? 00:42:47

La que por ese motivo también muchas veces 00:42:49

hay que tener mucho cuidado con las interferencias. De hecho, 00:42:51

en Sirio, pues también harán un análisis 00:42:53

de la influencia de otras estaciones 00:42:55

sobre la propia que quieren planificar, 00:42:57

porque eso les va a influir. 00:42:59

Bien, entonces, 00:43:01

bueno, luego les voy a hablar de potencia, 00:43:03

pero también a efectos 00:43:05

de calcular las coberturas 00:43:07

y las sensibilidades, hay que ver, 00:43:09

bueno, ¿qué medimos? Porque claro, 00:43:11

están viendo que para hacer un 00:43:13

proyecto, bueno, sí, yo tengo que garantizar una 00:43:15

cobertura de las señales de datos, 00:43:17

pero lo más importante 00:43:19

es asegurar una 00:43:21

cobertura de las señales de señalización, 00:43:23

porque si no hay señalización, no hay 00:43:25

datos. Por fin están los datos ahí, 00:43:27

pero se van a perder. El tema es que realmente 00:43:29

un análisis riguroso 00:43:31

requiere hacer un estudio, tanto del 00:43:33

comportamiento de los canales de datos, obviamente, 00:43:35

pues ya para la calidad de la comunicación, 00:43:37

como de los canales de señalización. 00:43:39

Bien, entonces, 00:43:41

a la hora de categorizar 00:43:43

el tipo 00:43:45

de evaluación 00:43:47

que vamos a hacer, pues tiene que referirse 00:43:49

a unos canales que sean permanentes, 00:43:51

que son los de canales de señalización. 00:43:53

Y eso se llama, 00:43:55

el primer parámetro, 00:43:57

se llama RSRP, 00:43:59

que quiere decir 00:44:01

Received Signal Reference Power, 00:44:03

o sea, potencia de referencia 00:44:05

de la señal recibida. 00:44:07

¿Pero de qué señal recibida? Pues 00:44:09

evidentemente de la que esté permanentemente en el aire, 00:44:11

que es la señal de sincronización. 00:44:13

Por eso se le pone, ¿verdad?, la señal 00:44:15

SS, Secondary Synchronization. 00:44:17

Esa señal es la que se monitorea 00:44:19

para ver, efectivamente, una vez que he puesto 00:44:21

una estación base y la quiero echar 00:44:23

a andar, pues comprobar 00:44:25

en la zona de cobertura que tengo prevista, 00:44:27

a medir esa señal y ver que la recibo 00:44:29

con la nivel 00:44:31

que me mandan los estándares. Eso 00:44:33

en el enlace descendente. 00:44:35

En el ascendente, pues 00:44:37

lo mismo, cuando transmite el 00:44:39

móvil, ¿verdad?, la base lo tiene 00:44:41

que recibir adecuadamente. Recuerde que 00:44:43

lo que transmite el móvil en ascendente 00:44:45

es, el móvil no transmite sincronización, 00:44:47

eso lo transmite solo la base. El móvil 00:44:49

transmitía la señal 00:44:51

de evaluación del canal, la CSI, 00:44:53

porque era básica para que la 00:44:55

base, en su caso, configurase el mismo 00:44:57

o determinase 00:44:59

qué calidad tiene el canal para asignar mejor o peor 00:45:01

los recursos. Entonces, por eso es 00:45:03

Charnestell Indication RSRP. 00:45:05

Y luego también, en el caso 00:45:10

de señal de sondeo, que yo les decía 00:45:12

que se transmitía de vez en cuando, para ver 00:45:14

el comportamiento, pues también para la señal de 00:45:16

sondeo que viene del móvil, también hay su 00:45:18

nivel de potencia 00:45:20

de referencia. Es para la SRS. 00:45:22

Recuerde que son tres. En descendente 00:45:24

uno, de la señal de sincronización, 00:45:26

en ascendente, dos. 00:45:28

La señal de indicación de canal y la señal 00:45:30

de sondeo. 00:45:32

Apunten, si pueden, eso son potencia 00:45:34

recibida. 00:45:36

Luego lo tienen 00:45:38

más clara las otras. La SRQ 00:45:40

es relación 00:45:42

de señal a interferencia. 00:45:44

Con la SRQ lo que quiero yo 00:45:46

es evaluar lo que recibo 00:45:48

de mi transmisión 00:45:50

usual, 00:45:52

la que yo estoy queriendo planificar, 00:45:54

frente a lo que recibo 00:45:56

de esta y de todas las que la 00:45:58

rodean. Si todas las posibles 00:46:00

interferencias que yo pueda recibir 00:46:02

sea de sectores vecinos, 00:46:04

sea de estas estaciones que comparten frecuencia, 00:46:06

todo lo que pueda recibir 00:46:08

en la misma frecuencia, todo eso 00:46:10

es una interferencia. Entonces, 00:46:12

comparando la potencia que recibo 00:46:14

de señal útil con la de interferencia, 00:46:16

tengo la SRSQ. 00:46:18

Si luego 00:46:22

mido 00:46:24

la señal útil 00:46:26

comparada con la interferencia, más el ruido, 00:46:28

hay ruido interno 00:46:30

de equipos y ruido en ambiente. 00:46:32

Dependiendo del entorno de uso 00:46:34

hay ruido también ambiente. 00:46:36

Afortunadamente, el ruido ambiente 00:46:38

que se genera con actividades industriales, 00:46:40

líneas de tracción 00:46:42

ferroviaria, líneas 00:46:44

de energía, anuncios 00:46:46

luminosos, coches, afortunadamente 00:46:48

la potencia de ese 00:46:50

ruido externo disminuye 00:46:52

cuando aumenta la frecuencia. 00:46:54

Es decir, en frecuencias más altas 00:46:56

es menor que en frecuencias más bajas 00:46:58

pero bueno, puede influir también 00:47:00

y también eso hay que valorarlo. 00:47:02

Y luego, la intensidad 00:47:04

total de señal, 00:47:06

todo eso es lo que se llama 00:47:08

recibe señal spring interference 00:47:10

o sea, la señal total útil 00:47:12

más inútil, más ruido, todo eso 00:47:14

es la RSSI. 00:47:16

Esos son los parámetros que se usan en Sirio 00:47:18

o en usar, que yo sepa, 00:47:20

la RSRP, creo que la RSRQ 00:47:22

y la SIR. 00:47:24

Esas tres primeras ya las verán en la práctica. 00:47:26

Aquí se lo explica 00:47:28

ven que 00:47:30

la RSRP 00:47:32

hemos dicho que mide la señal 00:47:34

de sincronización 00:47:36

la mide durante un cierto tiempo que está estipulado 00:47:38

se llama tiempo de configuración 00:47:40

y la mide, bueno, en un canal 00:47:42

físico especial que es el canal donde 00:47:44

se radia la sincronización, evidentemente 00:47:46

no hay que medir otro. 00:47:48

También según el tipo 00:47:50

de banda de frecuencias 00:47:52

el estándar estipula donde hay que medirla 00:47:54

en el conector de antena o si hay 00:47:56

múltiples antenas 00:47:58

en el brazo que correspondan de verdad 00:48:00

a las antenas y evidentemente 00:48:02

observa en la última cuestión 00:48:04

solo se mide eso 00:48:06

a efectos prácticos, operativos 00:48:08

cuando, a efectos 00:48:10

de planificación, cuando el móvil 00:48:12

está conectado, porque lo que queremos 00:48:14

es con eso prever como se va a comportar 00:48:16

el canal, que pérdidas va a tener, pues se 00:48:18

evalúa con 00:48:20

situación de móvil conectado 00:48:22

que es cuando va a poder recibir datos. 00:48:24

La SRQ como ven 00:48:26

pues 00:48:28

tenemos también la RSRP 00:48:30

con los bloques de recursos 00:48:32

en que se está transmitiendo, observen 00:48:34

que claro, hemos hablado 00:48:36

de una RSRP para un bloque de recursos 00:48:38

si hay más, pues eso 00:48:40

habrá más potencia en juego 00:48:42

y a más bloques de recursos hace falta más potencia 00:48:44

habrá que multiplicarlo, y luego 00:48:46

como les decía, la RRSSI 00:48:48

es medir todo, potencia 00:48:50

señal deseada, interferente 00:48:52

tanto de la propia 00:48:54

célula como de las células vecinas 00:48:56

que usen la misma frecuencia 00:48:58

es en realidad una relación señal 00:49:00

a interferencia 00:49:02

y también, bueno, pues es obvio 00:49:04

hay que medirlas en el mismo conjunto 00:49:06

de bloques de recursos 00:49:08

y bueno, pues también la medición 00:49:10

se hace ahí en el 00:49:12

conector de antena 00:49:14

Las relaciones de ruido 00:49:16

bueno, hay una cosa que les quiero comentar 00:49:18

fíjense que he dicho, contribuciones 00:49:20

medida lineal de potencia 00:49:22

se suman vatios o milivatios 00:49:24

no se suman decibelios, aunque operativamente 00:49:26

trabajemos con dbms y demás 00:49:28

a la hora de pensar potencias 00:49:30

lo que se suman son los vatios, no se suman los dbms 00:49:32

eso es una notación 00:49:34

un uso que hacemos 00:49:36

por conveniencia, o sea que es una suma 00:49:38

lineal de potencias 00:49:40

evaluadas y sumadas 00:49:42

siempre va diciendo 00:49:44

que contribuciones de potencia 00:49:46

siempre se suman 00:49:48

en vatios, y aquí lo que hacemos 00:49:50

es medir, bueno, pues las señales 00:49:52

de 00:49:54

ruido 00:49:56

o sea, la deseada 00:49:58

ruido e interferencia, sería la referencia 00:50:00

del ruido, sobre todo esta 00:50:02

es la que más influye luego en la 00:50:04

tasa bruta de error que tenemos 00:50:06

que vamos a tener, hay dos estimaciones 00:50:08

de tasa de error, que es cuantos bits 00:50:10

me llegan mal, comparados 00:50:12

con cuantos bits yo he transmitido 00:50:14

sería la tasa bruta que se puede estimar 00:50:16

por simulación o por cálculos teóricos 00:50:18

la tasa neta es ya 00:50:20

la tasa bruta 00:50:22

pero ya corregidos los 00:50:24

errores mediante los códigos correctores 00:50:26

de errores, entonces realmente 00:50:28

digamos que la tasa bruta 00:50:30

es bueno conocerla para ver luego la capacidad 00:50:32

de corrección de mis códigos correctores 00:50:34

esa tasa de errores depende 00:50:36

de la relación señal ruido 00:50:38

bien, eso es 00:50:40

en cuanto a señales de ruido, está especificado 00:50:42

en las normas también 00:50:44

las potencias que se pueden 00:50:46

poner en el juego 00:50:48

para transmitir, son potencias 00:50:50

de equipo, tengan en cuenta 00:50:52

que la potencia que yo voy a radear al aire 00:50:54

será la potencia que produzca el equipo 00:50:56

descontada las pérdidas que haya 00:50:58

en los cables de conexión 00:51:00

hasta la antena y 00:51:02

mayorada por la ganancia 00:51:04

que tenga la antena, por eso 00:51:06

se habla de PIRE, potencia isótopo radeada 00:51:08

equivalente, es la potencia 00:51:10

en el aire ya, que es la potencia 00:51:12

que llega a la boca de antena, mayorada 00:51:14

o mejorada por la propia ganancia 00:51:16

de antena 00:51:18

aquí estamos hablando de la potencia 00:51:20

a la salida, digamos, del 00:51:22

conector de la estación de base 00:51:24

que se conecta al cable 00:51:26

hoy día hay muchas 00:51:28

para evitar las 00:51:30

pérdidas que tiene el cable de conexión 00:51:32

pues hoy día está cada vez 00:51:34

más entendido el uso de poner 00:51:36

la parte de radio muy cerquita de la antena 00:51:38

antiguamente todo el equipo de radio 00:51:40

se ponía en una caseta a pie de antena 00:51:42

había unas tiradas largas de coaxial 00:51:44

que subía hasta las antenas y allí ya 00:51:46

no se radiaban, ese coaxial 00:51:48

pues igual tenía 2, 1, 2, 3 decibelios 00:51:50

si había una pérdida ahí 00:51:52

que como decía un compañero 00:51:54

pues calentábamos el cable 00:51:56

tirando vatios de la estación 00:51:58

en calentar el cable porque no se radian 00:52:00

hoy día la radio se va colocando 00:52:02

como una especie de mochila 00:52:04

detrás de la antena y se sube ya 00:52:06

la señal digital 00:52:08

en fibra óptica y arriba ya 00:52:10

se convierte en radiofrecuencia para radiarla 00:52:12

con lo cual la pérdida del coaxial 00:52:14

se elimina. Bien, evidentemente 00:52:16

está claro 00:52:18

que cuanto mayor cobertura que yo quiera 00:52:20

más potencia tiene que tener la estación base 00:52:22

por eso la norma me define 3 gamas 00:52:24

de estaciones, la de área extensa 00:52:26

point area, de área media 00:52:28

y área pequeña 00:52:30

pues aquí a título informativo 00:52:32

ven que 00:52:34

la de área extensa no tiene 00:52:36

en principio límite 00:52:38

en cambio las otras son 38 dBms 00:52:40

40 dBms deben ser 00:52:42

si no me equivoco 10 vatios 00:52:44

serían un poquito menos 00:52:46

y las de área local son 24 dBms 00:52:48

serán pues 00:52:50

quizá, no lo sé 00:52:52

5 ó 8 vatios o algo así 00:52:54

en cualquier caso ven que hay varias clases 00:52:56

de estaciones base con distintos tipos 00:52:58

de potencia dentro de esos márgenes 00:53:00

pues habrá que determinar en cada caso 00:53:02

esa potencia. Esa potencia es la máxima 00:53:04

observen que es una potencia que se va a dedicar 00:53:06

a canales de tráfico y de señalización 00:53:08

observen que en cada caso también 00:53:10

en cada instante de tiempo 00:53:12

la potencia irá fluctuando 00:53:14

porque se acomodará a las necesidades 00:53:16

ya que entran en juego los mecanismos de control 00:53:18

de potencia. Estamos hablando de una cuota superior 00:53:20

pero normalmente en las planificaciones 00:53:22

y en los estudios, los proyectos 00:53:24

se hacen en el peor caso posible 00:53:26

con la máxima potencia 00:53:28

Ahí lo he hecho mal. Y ahora 00:53:32

al contrario. Sensibilidad 00:53:34

de la estación 00:53:36

de usuario. También aquí 00:53:38

efectivamente pues se dependerá 00:53:40

en qué condiciones 00:53:42

y para qué medimos la sensibilidad 00:53:44

entonces 00:53:46

hay que decir qué potencia mínima 00:53:48

necesita un equipo para funcionar 00:53:50

pero para funcionar ¿cómo? 00:53:52

Pues cómo es con una cierta 00:53:54

tasa de errores 00:53:56

verdad, umbral determinada 00:53:58

pero además también 00:54:00

para qué tipo 00:54:02

de canales. No es lo mismo. Un canal 00:54:04

malo necesitará un receptor 00:54:06

con una sensibilidad mejor que un canal bueno 00:54:08

pero también se especifica 00:54:10

en los estándares un tipo de canal 00:54:12

sobre todo para homologar 00:54:14

estos equipos. Entonces se hacen 00:54:16

en el laboratorio o en la fábrica 00:54:18

unos simuladores de canal 00:54:20

y con esos simuladores de canal 00:54:22

se programan para que 00:54:24

recojan las características 00:54:26

de un canal de transmisión real por radio 00:54:28

y con eso ya se homologan los equipos 00:54:30

Bien, pues entonces 00:54:32

esa sensibilidad también depende 00:54:34

de muchas características 00:54:36

depende de cómo hayamos configurado 00:54:38

el receptor, sobre todo 00:54:40

de la anchura de banda o la separación de canales 00:54:42

y también si se usa FDD 00:54:44

o TDD. Lo ven aquí 00:54:46

ven que la cabla es muy amplia, depende 00:54:48

además de la banda de frecuencias que recuperemos 00:54:50

no es lo mismo la banda de 700 00:54:52

que la de 3500 o la de 26 gigas 00:54:54

entonces ahí ven un poco 00:54:56

yo lo he puesto solo para FDD 00:54:58

me parece, entonces ven 00:55:00

distintas sensibilidades y ven 00:55:02

distintas separaciones de canales 00:55:04

también para 00:55:06

la banda y para también 00:55:08

las anchuras de banda y modo duples 00:55:10

Andan en todas, como ven, en torno 00:55:12

a los 90 y tantos 00:55:14

menos 100 dBms 00:55:16

que no está tan 00:55:18

mal. En GSM andábamos también 00:55:20

en los menos 103 dBms 00:55:22

Observen además que claro 00:55:24

cuanto mayor sea la anchura de banda de recesión 00:55:26

más potencia de ruido interno 00:55:28

deja pasar el receptor 00:55:30

su propio ruido interno 00:55:32

entra con 00:55:34

más anchura 00:55:36

porque tiene más boca de entrada 00:55:38

por lo tanto sistemas de banda ancha 00:55:40

ya están limitados por el propio ruido interno del receptor 00:55:42

y sistemas de banda estrecha 00:55:44

no tanto, un sistema de banda estrecha 00:55:46

siempre tendrá mejor sensibilidad 00:55:48

que una banda ancha. Observen que también 00:55:50

más sensibilidad son 00:55:52

dBms más negativos 00:55:54

pero tengan una idea de la gran magnitud 00:55:56

de que andamos entre los menos 90 y tantos dBms 00:55:58

no les asuste eso 00:56:00

es que GSM tenía menos 103 00:56:02

sí, pero GSM era 00:56:04

de 180 kHz 00:56:06

la anchura de banda no era de 5 o de 10 MHz 00:56:08

o sea que todo hay que calibrarlo 00:56:10

Ya para terminar 00:56:14

enlazo con la pregunta que he hecho al principio 00:56:16

aquí ven, es la última transparencia 00:56:18

cómo actualmente 00:56:20

el COE en su mayor parte 00:56:22

sigue siendo de 4G 00:56:24

y la 5G es la que te está 00:56:26

dando la parte de acceso radio 00:56:28

mientras que en el futuro 00:56:30

todo será 5G 00:56:32

Observen que 00:56:34

ahora mismo aquí 00:56:36

ENB es 00:56:38

LTE, GNB 00:56:42

es 5G 00:56:44

entonces ven como en la transparencia de la izquierda 00:56:46

pues el control lo está dando 00:56:48

4G 00:56:50

también puede dar comunicación de usuario 00:56:52

por supuesto, ya os he dicho que la voz pasa 00:56:54

a 4G, mientras que en la derecha 00:56:56

se pretende que todo sea 00:56:58

en el core de 5G 00:57:00

En datos, vale 00:57:02

en voz, mi opinión personal es que 00:57:04

lo veremos 00:57:06

entre otras cosas porque, bueno, por lo que sea la voz 00:57:08

se ha quedado un poquito marginal porque 00:57:10

se han visto que, bueno, se usa poco 00:57:12

de hecho cada vez 00:57:14

sobre todo la gente joven, se pone más Whatsapp 00:57:16

que habla, no necesariamente va todo por datos 00:57:18

Bueno, pues hemos terminado 00:57:20

aquí, así que 00:57:22

todavía queda un ratito, si tienen alguna pregunta 00:57:24

si no, pues les dejo que descansen 00:57:26

hasta las 6 y media que empezaría 00:57:28

la sesión de Sirio 00:57:30

Una última palabra, si alguien quiere 00:57:32

alguna consulta 00:57:34

estoy muy presto 00:57:36

a prestársela, mi dirección de correo es 00:57:38

hernando446 00:57:40

todo seguido, hernando446 00:57:42

arroba gmail.com 00:57:44

Si alguien, editando esto 00:57:46

leyendo despacio tiene alguna duda, alguna consulta 00:57:48

y soy capaz de contestarla, pues 00:57:50

con mucho gusto les contestaré 00:57:52

Pues muchas gracias 00:57:54

Buenas tardes 00:57:56

José María 00:57:58

Buenas tardes 00:58:00

¿Podría preguntarle una cosa? 00:58:02

Es referente a 00:58:04

los sistemas mismo, que veo que son 00:58:06

bastante importantes en el 5G 00:58:08

Cuando yo empecé a conocer un poco estos sistemas 00:58:10

pues los consideraba 00:58:12

como una especie de 00:58:14

diversidad, que también 00:58:16

actuaba en transmisión, lo que tenemos en el wifi 00:58:18

con las dos antenitas 00:58:20

Pero ahora veo que esto del MIMO 00:58:22

es realmente lo que yo llamaba 00:58:24

antenas inteligentes 00:58:26

Realmente ha evolucionado 00:58:28

¿Es exactamente lo mismo? 00:58:30

¿O es otra cosa de lo que se llamaba 00:58:32

en los primeros guaymas, antenas inteligentes? 00:58:34

No, es otra cosa 00:58:36

Antenas inteligentes, digamos, serían antenas 00:58:38

que pueden configurar los ACES 00:58:40

de un sitio para otro 00:58:42

El MIMO es, quédate con la palabra, multiplexación 00:58:44

o sea, transmitir distintas informaciones 00:58:46

a distintos usuarios 00:58:48

usando los mismos recursos 00:58:50

Distintos usuarios, porque 00:58:52

realmente 00:58:54

en wifi, tus dos antenas 00:58:56

lo que hacen es una diversidad, pero el usuario es único 00:58:58

Tú combinas los mensajes 00:59:00

para mejorar las características 00:59:02

de transmisión del canal, pero combinas el mismo 00:59:04

mensaje en las dos antenas 00:59:06

En MIMO los mensajes son diferentes 00:59:08

por cada antena o por cada ACE 00:59:10

o los encaminas a un mismo 00:59:12

Antes os decía, por ejemplo, dos flujos de dos megabits 00:59:14

a un usuario 00:59:16

le estás ofreciendo cuatro megabits 00:59:18

dos flujos de MIMO, o los encaminas 00:59:20

a dos usuarios distintos, a cada usuario 00:59:22

Pepito y Juanito, a cada uno le das dos megabits 00:59:24

La diferencia es esa 00:59:26

Una cosa es 00:59:28

como hemos dicho 00:59:30

combinación de mensajes 00:59:32

con un combinador, y otra cosa es 00:59:34

multiplexación de mensajes 00:59:36

Es completamente diferente, por eso el MIMO requiere 00:59:38

una configuración muy especial en la base 00:59:40

y un buen conocimiento del canal 00:59:42

Esto no siempre es posible hacerlo 00:59:44

con tanta proliferación, a veces 00:59:46

un canal no te soporta el MIMO 8x8 00:59:48

tiene que ser el 2x2 00:59:50

Todo eso es dinámico, dependerá un poco del canal 00:59:52

Pero en cualquier caso 00:59:54

es multiplexación, yo creo que es la palabra 00:59:56

clave que debes de retener 00:59:58

Vale, vale, muchas gracias, creo que sí 01:00:00

que es diferente, sí 01:00:02

Gracias 01:00:04

Pues muchas gracias, José María 01:00:10

Muy bien, pues nada 01:00:12

Que os sea útil 01:00:14

y repito, estaré muy satisfecho 01:00:16

si alguien consulta algo, significa que 01:00:18

os ha interesado el tema y que os queda alguna duda 01:00:20

que os van a quedar muchas porque es muy complejo 01:00:22

Trato de sintetizar y ofreceros 01:00:24

lo que a mi juicio es lo más básico 01:00:26

pero eso es complejísimo 01:00:28

Es tan complejo 01:00:30

que yo diría casi que empieza a haber especialistas 01:00:32

solo en señalización, solo en tráfico 01:00:34

porque es que el estándar tiene como 01:00:36

miles de páginas, o sea que 01:00:38

dudo que haya alguien que se sepa 01:00:40

del estándar entero, imposible 01:00:42

O sea, o tú te especializas en una cosa o en otra 01:00:44

en lo que sea, pero bueno, así es la cosa 01:00:46

Muy bien 01:00:48

Muchas gracias 01:00:50

Muchas gracias 01:00:52

Gracias 01:00:54

Muchísimas gracias 01:00:56

Introducción a 5G, 2ª Parte - Contenido educativo

Del mismo autor…

Rock'n'roll Snowman

Imagina 2ºA

Te regalo una sonrisa

Dancing Christmas Tree

Muñeco de nieve

Puertas Navidad 2025

Aula 1-2.
