Tutorial Electricidad 5 - Otro mixto - Contenido educativo

Ajuste de pantalla

El ajuste de pantalla se aprecia al ver el vídeo en pantalla completa. Elige la presentación que más te guste:

Subido el 27 de marzo de 2025 por Juan S.

21 visualizaciones

Tutorial Electricidad 5 - Otro mixto

Más información Transcripción

Descargar la transcripción

Bienvenido, bienvenida a otro problema de electricidad en el que vamos a ir paso a paso viendo los 00:00:01
conceptos, no con tanto ahínco como en clase, porque para eso están, pero sí deteniéndonos 00:00:06

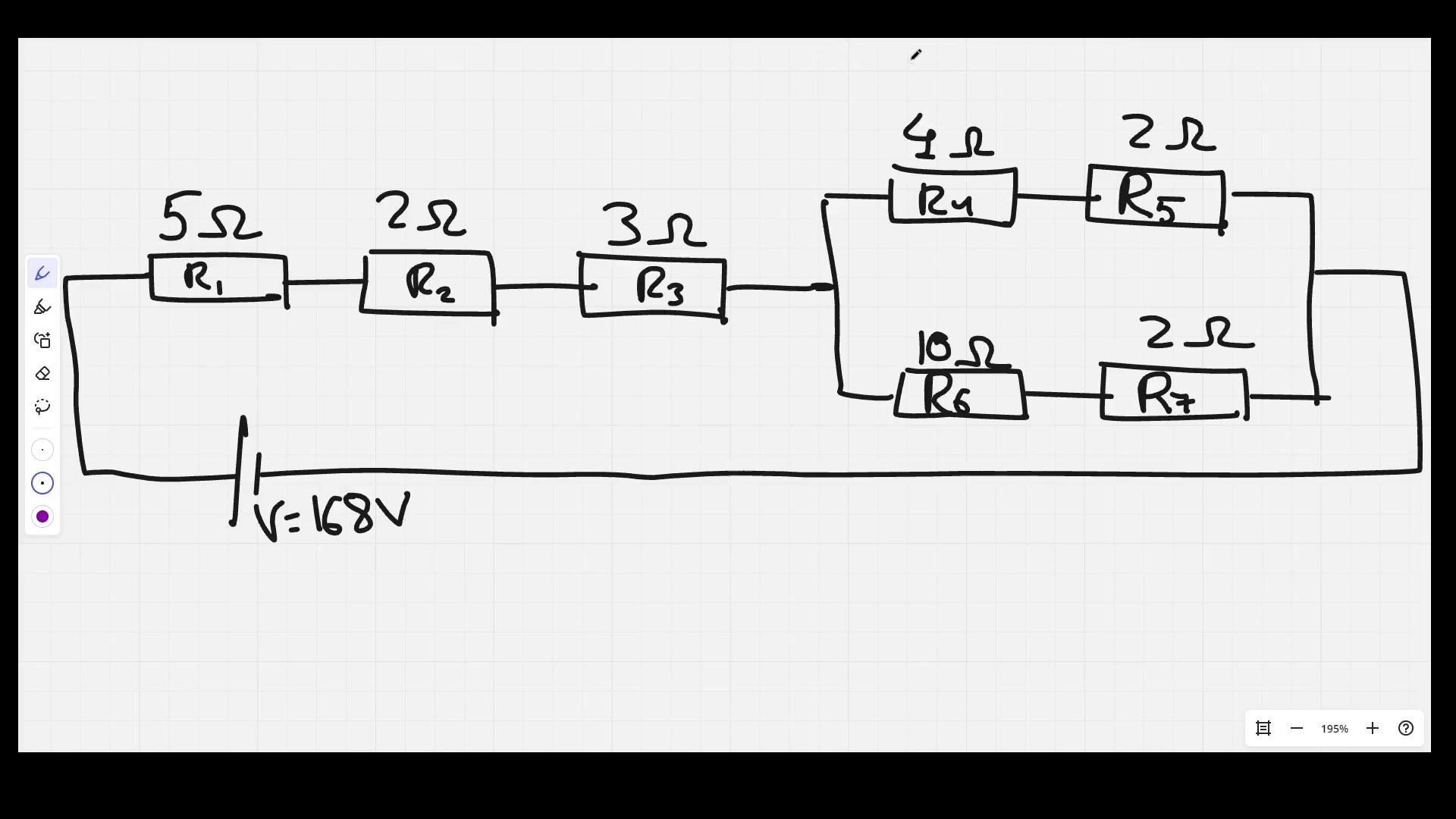

haciendo ligeras explicaciones. Vamos allá. Vamos a calcular lo de siempre. Vamos a reducir 00:00:11
el circuito equivalente con una R total, vamos a sacar la intensidad total que circula por 00:00:17
el circuito y luego vamos a sacar la intensidad que circula por cada una de las resistencias 00:00:24
de R1 a R7, y la tensión que cae o consume en cada uno de los receptores. 00:00:28
O lo que es lo mismo, estos 168 voltios, ¿cómo se reparten? 00:00:35
¿Qué parte se come este, qué parte se come este, este, este, este, este y este? 00:00:41
Recordando que el sumatorio de todas las tensiones tiene que ser más o menos 168, más o menos. 00:00:47
¿Por qué es esto? Porque la energía que entra al sistema tiene que ser igual que la energía que se consume 00:00:53
Una de las reglas de los axiomas de la electricidad 00:01:00
Vamos allá 00:01:03
Antes de nada, yo ya veré, ya puedo atisbar, que aquí va a haber una intensidad total 00:01:05
Que va a venir por aquí, que va a atravesar la misma intensidad total todas estas resistencias 00:01:12
Y que aquí se me va a separar en dos 00:01:19
Vamos a hacerlo, por ejemplo, en I45, que será la misma y vendrá por aquí, I45, y vamos a coger el color azul, una aquí, I67. 00:01:22
Obviamente, teniendo en cuenta 00:01:48
Lo dejo ya apuntado 00:01:51
Que 00:01:52
Y total va a ser igual 00:01:53
El verde 00:01:58
4, 5 00:02:02
Más 00:02:04
Y 6, 7 00:02:05
Lo que llega aquí se divide por leyes de Kirchhoff 00:02:09
Y aquí se vuelve a juntar 00:02:12
Se divide y se vuelve a juntar 00:02:14
Hasta aquí todo claro 00:02:17
No vamos a perder mucho más tiempo en esto. Ahora, reducimos el problema, lo situamos un poquito por aquí y vamos a trabajar. 00:02:18
Entonces, lo primero va a ser llegar a un circuito equivalente. ¿A dónde quiero llegar? Siempre el circuito equivalente va a ser un generador, que va a ser el mismo, 00:02:30
un voltaje de 168, y un solo receptor condensando, habiendo fusionado todos los que tengo. 00:02:39
Una R total, una V total, y aquí esta intensidad total, que es la que yo tengo, esta roja I total, y no la sé. 00:02:48
Pues voy a ponerme a calcular, dado que la ley de Ohm me dice que I es igual a V partido R, 00:02:58
Y la V ya la tengo, que son 168 00:03:04
Me faltará solo la R 00:03:08
Total, todo esto fusionado 00:03:09
Convertido en esto 00:03:11
Para 00:03:12
Poder calcular la I total 00:03:16
Bueno, vamos allá 00:03:18
¿Qué veo aquí que me puedo cargar? Pues a ver 00:03:20
A ver, a ver, a ver, a ver 00:03:22
Yo no puedo hacer un paralelo si no tiene una forma perfecta 00:03:24
Y una forma perfecta de un paralelo es 00:03:26
Una resistencia por rama 00:03:28
Me da igual que sea así 00:03:31
Que sea así 00:03:32
Pero en cada rama 00:03:34
Una 00:03:36
Una, una, una 00:03:37
¿Vale? 00:03:40
Y como no lo tengo así 00:03:40
Pues yo no puedo operar el paralelo 00:03:42
A ver, podría ya juntarme 00:03:44
Todo esto en una serie 00:03:47
Que está listo para sumar 00:03:48
5 más 2 más 3, 10 00:03:49
Pero me lo voy a dejar para el final 00:03:51
Voy a atacar esto 00:03:52
Luego atacaré esto 00:03:53
Me quedará un paralelo así 00:03:55
Y podré cargármelo 00:03:58
¿Vale? 00:04:01
Vamos allá 00:04:03
Vamos allá 00:04:03
vamos allá. Entonces, vamos a actuar primero sobre la parte 4-5 de arriba y voy a poner R4-5. ¿Cómo 00:04:05
están R4-5? Pues R4-5 están en serie. R4 y R5. Y como es una serie, R4-5 será igual a R4 más R5. 00:04:14
O lo que es lo mismo será igual a 4 más 2, o lo que es lo mismo 6 ohmios. Lo mismo para R6, 7, que yo lo tengo aquí, R6 y R7. A ver, yo te recomiendo ir haciendo dibujos uno a uno, pero por no dilatarnos mucho en el vídeo, entonces yo aquí tendría que haber hecho, venga, pues ahora tengo esto, esto, esto y esto se abre así. 00:04:30
Tengo R4, 5 y aquí sigo teniendo R6, R7, ta, ta, ta. 00:05:02
Bien, pues vamos un poquito más rápido. 00:05:08
R6, 7 es igual a R6 más R7 porque están en serie, están en serie. 00:05:11
O lo que es lo mismo es igual a 10 más 2. 00:05:17
Que yo el problema no me lo sé, si me equivoco pido perdón. 00:05:24
Vale, 6 y 12. 00:05:28
Y ahora ya sí que me vendría bien dibujar. 00:05:30
Me hago aquí un circuito equivalente, me dibujo esto, va que te va así. Yo tengo aquí un paralelo fantabuloso, fantástico, maravilloso, delicioso y todo sigue igual. En el que ahora tengo dos cosas nuevas. Tengo aquí este R6-7 y aquí un R4-5. 00:05:32
¿Es este paralelo? ¿Cumple ya las reglas del paralelo por el que le puedo ya meter mano y cargármelo? 00:05:55
Sí, es un paralelo en el que en su rama solo hay una resistencia 00:06:00
Pues entonces, vamos allá 00:06:04
Hago un poquito de scroll 00:06:06
Y vamos aquí a destrozar un poquito este paralelo 00:06:09
¿Vale? Y hacemos ya, lo voy a llamar RP 00:06:12
Porque me da la gana, RP, porque puedo 00:06:15
1 partido RP es igual a 1 partido RP 00:06:18
R4, 5 más 1 partido R6, 7. 00:06:25
Flechita y para abajo. 00:06:30
1 partido RP y doy valores. 00:06:32
1 partido, ¿cuánto era? 5, 6 y 12. 00:06:34
1 partido 6 más 1 partido 12. 00:06:39
Y vamos, 1 partido RP es igual a... 00:06:43
Vamos a sacar la calculadora. 00:06:48
No nos preocupa mucho. 00:06:52
Vamos a coger 0,5. 00:06:54
0,167 más 1 dividido por 12, efectivamente será la mitad que esto. 00:06:57
0,083 periódico, lo que es lo mismo aquí, 1 partido rp es igual a 0,25 más o menos, 00:07:11
o lo que es lo mismo que todo el paralelo es igual a 1 dividido. 00:07:28
0,25 00:07:32
Bueno, lo voy a poner indicado 00:07:33
Esto pasaría 00:07:36
Flecha para abajo 00:07:38
Y el R paralelo es igual a 4 ohmios 00:07:39
4 ohmios 00:07:43
Si te da 3,99 tal tal tal tal 00:07:44
Pues si un poco astuto, astuta 00:07:46
Y pon 4, ¿vale? 00:07:47
Y vuelvo a dibujar 00:07:49
¿Qué tenemos ahora en el dibujo? 00:07:50
Pues tenemos que 00:07:55
Esto sigue igual 00:07:55
168 voltios 00:07:59
Estas R siguen igual 00:08:01
Esto 00:08:03
sigue igual y la diferencia es que ahora yo ya no tengo lo que tenía antes todo lo que había 00:08:05
en el paralelo se ha transformado en rp vale está rp y esto será r1 r2 y r3 que eran de 5 00:08:14
2 y 3 ohmios respectivamente 00:08:28
y ahora son 4 ohmios 00:08:32
¿Cómo puedo simplificar esto? 00:08:34
Pues tengo un buen chorizo de series 00:08:36
Yo esto lo haría en serie 00:08:38
y lo llamaría ya R total 00:08:41
porque es la única que me va a quedar 00:08:43
R total es igual a R1 00:08:44
más R2 00:08:46
más R3 00:08:48
más RP 00:08:49
R total es igual a 00:08:51
5 más 2 00:08:54
más 3 00:08:56
más 4. R total es igual a 14 ohmios. Y vamos a calcular que sale 14 ohmios. Voy a comprobar. 00:08:57
Efectivamente, la R total son 14 ohmios. Y dado que me he metido todo esto en una serie, 00:09:09
¿qué me queda? ¡Anda! El circuito equivalente del principio. Un circuito definitivo en el 00:09:16
que sólo tengo una tensión, V total, en el que sólo tengo una intensidad y en el que sólo tengo 00:09:22
una R. Intensidad es igual a V partido R, la ley de Ohm, la ley de Dios. Y es igual a 168 dividido 00:09:32
14. Y esto 00:09:44
me da... 168 00:09:47
dividido 14, 12 00:09:49
amperios. Voy a comprobar. 00:09:51
12, 12, 12. Sí. 00:09:53
12 amperios. 00:09:55
Maravilloso. 00:09:58
Muy bien. Perfecto. 00:10:00
Y ya estamos. 00:10:02
Ya tenemos la primera 00:10:04
parte. Una intensidad y una 00:10:05
R total. ¿Vale? 00:10:07
Ya podemos venir al 00:10:09
circuito equivalente aquí. 00:10:11
Ya podemos venir aquí y saber que esta intensidad, uy, esta intensidad, esta intensidad van a ser, ¿cuánto hemos dicho? 12 amperios, ¿vale? Pero esta intensidad cuando venga aquí se dividirá por aquí y por aquí. ¿Cómo? Pues no lo sabemos. 00:10:14
A ver, por donde menos resistencia haya, más intensidad pasará. Esto es como las ratas muertas de las tuberías que hablamos siempre. Cuantas menos ratas muertas haya, más intensidad, más agua podrá pasar. Entonces vamos a ir viéndolo, pero da igual, vamos a calcularlo. Vamos a calcularlo, ¿vale? Aunque antes, yo sí te pregunto, ¿qué intensidad recorre la R1? Pues la total. ¿Qué intensidad recorre la R2? Pues la total. ¿Qué intensidad recorre la R3? Pues la total. 00:10:37
Y si sabes que a esta le pasa la I total 00:11:05
Y que tiene 5 ohmios 00:11:08
Tú puedes calcular que V es igual a I por R en esta 00:11:10
V es igual a I por R 00:11:13
V es igual a I por R 00:11:15
Y así puedes calcular el trozo de pastel 00:11:17
De estos 168 00:11:19
Que se come cada una 00:11:21
Pero vamos a ir paso a paso 00:11:22
Vamos a ir paso a paso 00:11:24
¿Vale? 00:11:27
De hecho vamos a ir con estas primero 00:11:29
Venga, R1, R2 y R3 00:11:30
Me bajo aquí 00:11:32
Así 00:11:33
Sí. Ahí. Vamos a ponernos aquí. Venga. Vamos a ir con la R1. Intensidad de R1. Yo me he pasado de zoom aquí, me parece, de zoom para abajo. Igual así mejor. 00:11:43
Intensidad que circula por R1. Pues la I total. ¿Y cuánto era la I total? 12 amperios. Muy bien, ya tienes un dato. Ahora, ¿qué voltaje cae en R1? Perdón, ¿qué voltaje cae? 00:12:12
Pues la intensidad que lo recorra, que es la I total, por la resistencia 1. Entonces es igual a 12 por, ¿cuánto era el R1? 5. Igual a 60 voltios. O lo que es lo mismo, de una tarta de 168 voltios, no llegaría a 70, pues este trozo más o menos se lo está comiendo la I, la R1. 00:12:24
De los 168, 60 se los come la R1. Vamos ahora con R2. ¿Qué intensidad circula por R2? Pues la total, porque lo atraviesa la total porque está en serie con la pila, por lo que es lo mismo 12 amperios. 00:12:56
¿Y qué voltaje cae en R2? Pues su I total por la R2, o lo que es lo mismo, 12 por 2, igual a 24 voltios. Pues esta se está comiendo 60 mandarinas de la caja de 168 mandarinas. 00:13:15
Esta se está comiendo 24, ya llevamos 64, ¿vale? Ya llevamos más de un tercio. Vamos a por la R3, 168, 284. Así que allá vamos. ¿Qué intensidad circula por la R3? Pues mira el dibujo inicial, mira lo que hemos hecho antes, mira el dibujo inicial. 00:13:34
¿Qué intensidad circula por R3? ¿Qué está aquí? Pues la total, es obvio, la total, entonces si circula la total, pero estos son conceptuales, esto no puede ser ninguna duda en el examen. ¿Y qué voltaje cae en R3? ¿Cuántas trozos de tarta se come? ¿Cuántas mandarinas se come? Del total que hay 168, es decir, de 168 voltios que es la energía que yo meto, insuflo en el sistema, este receptor, que puede ser una Play 5, un zapato o un secador de pelo, ¿cuánto está consumiendo? 00:13:55
Pues la intensidad que lo recorre, que es la total, por la R que tiene 00:14:24
O lo que es lo mismo, 12 por 3 igual a 36 voltios 00:14:29
36 y 24, 60 y 60, 120 00:14:34
Me quedan 48 00:14:36
Yo ya podría calcular que si tengo 168 voltios para repartir 00:14:38
Y le resto lo que se come el R1 menos lo que se come el R2 menos lo que se come el R3 00:14:42
Calcular lo que tiene, pero vamos, ya te lo he dicho yo 00:14:48
Te deben quedar 48, pero lo voy a hacer 00:14:50
Menos 60, menos 24, menos 36 00:14:52
Efectivamente, te tienen que quedar 00:14:56
Que todo el paralelo son unos 48 00:14:57
Es decir, que todo esto 00:15:01
Todo esto, porque un paralelo consume todo el mismo voltaje 00:15:07
Todo lo que está entre aquí y aquí 00:15:13
Es el mismo voltaje 00:15:16
¿Vale? Todo esto 00:15:20
Debe salirte unos 48 voltios 00:15:22
Si eres listo, si eres lista 00:15:24
Ya irás mirando, uff, a ver si me da 48 00:15:26
¿Vale? Porque lo has deducido 00:15:28
Pero yo te pido que lo calcules también 00:15:30
Que lo evidencies 00:15:32
Entonces, todo esto es el mismo voltaje 00:15:33
¿Y cómo se sacará? 00:15:37
Pues el voltaje del paralelo se le da igual 00:15:38
A la intensidad que lo recorra 00:15:40
¿Pero qué intensidad recorre el paralelo? 00:15:43
Si yo me voy al equivalente del paralelo 00:15:45
Cuando me lo he cargado, voy al dibujo 00:15:47
en el que solo quedaba esto, ¿qué intensidad pasa por aquí? La total. ¿Cómo es la I total? 00:15:48
¿Cómo es la I total? Pues el equivalente a esto, que sería esto, es I total. Entonces, 00:15:55
el voltaje del paralelo es igual a I total. ¿Por qué? ¿Por qué resistencia? Hombre, 00:16:06
es obvio, por la R del paralelo. Así que vamos allá. Vamos allá. Entonces, me vengo aquí. Me 00:16:09
vengo aquí me voy a hacer el r paralelo lo mismo da igual o independientemente una detrás de otra 00:16:28
yo que sé pues el voltaje del paralelo será igual a la y total por la r del paralelo el voltaje del 00:16:41
paralelo será igual a 12 por cuánto era la v del paralelo 4 me suena 4 12 x 4 igual a 48 voltios 00:16:50
Anda, lo que he deducido que me tenía que salir. Ok, carita de felicidad. Ok, ok, qué listo soy. No, lo he deducido, lo he deducido. Esto es ciencia. Vale, 48 voltios. 00:17:01
Entonces, cada una de las ramas del paralelo tendrá 48 voltios. Pero ojo, que estas ramas tienen varias cosas dentro. Entonces mucho ojo. 00:17:15
¿Vale? Entonces yo ahora te pregunto 00:17:38
¿Cuánto vale 00:17:42
¿Cuánto vale la I 00:17:44
4, 5? 00:17:46
¿Cuánto vale la I 4, 5? 00:17:50
Pues vamos a verlo un momento 00:17:52
Yo tengo esto 00:17:53
Para no estar moviendo 00:17:56
Todo el rato la pantalla 00:18:01
R4, R5 00:18:02
R6 y R7 00:18:07
Y esto vale 00:18:09
Déjame mirarlo 00:18:11
Vale, 4, 2 00:18:13
10 y 2 00:18:17
Todo esto 00:18:25
Son 48 voltios 00:18:27
Ok, vale 00:18:29
Lo voy a poner así 00:18:30
O lo que es lo mismo 00:18:32
Toda esta rama 00:18:36
Esta rama son 48 voltios 00:18:39
Y esta rama 00:18:45
También son 48 voltios 00:18:47
Vale, porque en un paralelo 00:18:50
Todo va a la vez 00:18:51
Pero esos 48, una parte será este y una parte será este 00:18:52
Tienen 48, una parte será este y una parte será este 00:18:55
Porque en serie sí que se diferencian 00:18:58
Paralelos, entonces 00:19:00
Vamos a ver, esto es lo que es un poco más lioso 00:19:01
Pero a base de hacer, hacer, hacer, hacer 00:19:03
Y tienes un montón de problemas, vamos, entonces 00:19:05
Y 4, 5 00:19:07
O lo que es lo mismo 00:19:10
La I verde 00:19:12
Que viene por aquí 00:19:14
Esta I 00:19:17
Esta I 00:19:18
¿Vale? 00:19:21
¿Cómo será? 00:19:23
Y 4, 5, pues vamos a discurrir 00:19:25
La fórmula es V partido R. Si es una intensidad que atraviesa toda la rama, ¿qué R será? Pues R45, porque atraviesa las dos resistencias. ¿Y qué V será la que cae en toda la rama? ¿Qué voltaje tiene toda la rama? 00:19:26
V del paralelo, por lo tanto, I45 será igual a 48 partido I45, que eran 6. 00:19:43
Y 48 dividido 6 es 8 amperios. 00:19:54
Ojo, que habían quedado que toda la I total eran 12 amperios. 00:19:59
Es decir, la I total que viene por aquí son 12 amperios. 00:20:04
Por lo tanto, si por aquí se han ido 8, por esta, ¿cuánto se va a ir? 00:20:09
Si es que aquí se van a juntar y es la misma, pues es que por narices esa I67 van a ser 4 amperios. 00:20:19
Deberían ser, y total es igual a I45 más I67. 00:20:26
Si esto es 12 y esto es 8, más X. 00:20:32
X es igual a 4. 00:20:37
Vamos a comprobarlo aún así. 00:20:40
y 67 será igual a el voltaje que cae en toda la rama insisto el voltaje de una rama siempre es 00:20:42
el del paralelo que la alberga o lo que es lo mismo vp partido la r de la rama que es r 67 00:20:50
A ver, I67 es igual a 48 partido R67 y R67 es 12. ¿Cuánto da? Anda, lo que tenía que dar, 4 amperitos. 8 más 4, 12 amperitos. Y estos amperitos son los que vienen de la I total. 00:20:58
Obviamente si por aquí me vienen 3 coches 00:21:20
Y por arriba se me van 00:21:22
Perdón, si por aquí me vienen 12 coches 00:21:24
Esto 12 coches 00:21:26
Y por aquí se me van, he calculado que se me van 8 00:21:27
Por aquí se me tienen que ir 4 00:21:30
Porque aquí vuelvo a abrir 12 coches 00:21:32
¿Vale? 00:21:34
Entonces, creo que está claro 00:21:36
¿No? Vale, pero ahora yo te pregunto 00:21:38
¿Qué voltaje cae aquí? 00:21:41
¿Qué voltaje cae aquí? 00:21:42
¿Qué voltaje cae aquí? 00:21:43
Sabemos que el de aquí más el de aquí 00:21:45
Tiene que sumar 48 00:21:47
Y el de aquí más el de aquí tiene que sumar 48 00:21:48
Porque todas estas ramas son 48 00:21:50
Y porque todas estas ramas son 48 00:21:53
Pero como 00:21:54
Ojito la jugada 00:21:56
Pero como 00:21:57
Voltaje es igual a I por R 00:21:59
Me voy poniendo ya los 4 00:22:02
Mira, 1, 2 00:22:04
Y 4 00:22:11
Vale, entonces 00:22:14
V4, V5 00:22:16
V6 y V7 00:22:18
Y esto será, qué intensidad pasa por la 4 00:22:20
Y 4, 5 00:22:23
Y 4, 5 00:22:25
Y 4, 5 00:22:29
Y 6, 7 00:22:31
Y 6, 7 00:22:32
Esto es 7, esto es 6 00:22:34
Esto es 5 00:22:36
Y hago un batch calculation 00:22:37
O lo que es lo mismo 00:22:42
Esta era 8, 8 00:22:44
4, 4 00:22:47
Y R4 era 00:22:48
4, 2, 10 y 2 00:22:51
Ya verás, como estas suman 48 voltios 00:22:55
Me la juego, ¿eh? 00:23:00
Y estas suman 48 voltios 00:23:01
Porque son las ramas del paralelo 00:23:03
¿Entiendes? 00:23:05
Es que esto es que toda la rama, ¿vale? 00:23:06
¿Entiendes? 00:23:14
Todo esto suman 48 voltios 00:23:14
Porque todo el paralelo suman 48 voltios 00:23:17
Todas las ramas de un paralelo suman lo mismo 00:23:20
Que el paralelo 48 00:23:22
Lo que pasa es que esto más esto 00:23:24
Será lo que sea 48 00:23:26
Y esto más esto será lo que sea 48 00:23:27
¿Vale? 00:23:30
Entonces 8 por 4 00:23:33
32 voltios 00:23:34
Y 8 por 2 16 voltios 00:23:36
¿Cuánto suma 48? 00:23:37
4 por 10 00:23:40
40 voltios 00:23:41
4 por 2 8 voltios 00:23:43
¿Cuánto suma 48? 00:23:45
Y entonces yo me pondría a rellenar la tabla 00:23:47
sé cuánto vale la intensidad que circula 00:23:50
por 4 y su voltaje 00:23:52
sé cuánto vale la intensidad que circula por 5 y su voltaje 00:23:53
la intensidad que circula por 6 00:23:56
y su voltaje 00:23:58
la intensidad que circula por 7 y su voltaje 00:23:59
y en esta serie era muy fácil porque todas son circuladas 00:24:01
por la 00:24:04
todas son circuladas 00:24:05
por la I total que la tenemos aquí en rojo 00:24:10
y era I por R la tensión que cae aquí 00:24:12
I por R la tensión que cae aquí 00:24:14
I por R la tensión que cae aquí 00:24:16
todo claro 00:24:18
todo correcto y yo que me alegro 00:24:20
Gracias. 00:24:22
Materias:
Tecnología
Etiquetas:
Tecnología
Niveles educativos:
▼ Mostrar / ocultar niveles
  • Educación Secundaria Obligatoria
    • Ordinaria
      • Primer Ciclo
        • Primer Curso
        • Segundo Curso
      • Segundo Ciclo
        • Tercer Curso
        • Cuarto Curso
        • Diversificacion Curricular 1
        • Diversificacion Curricular 2
    • Compensatoria
  • Bachillerato
    • Primer Curso
    • Segundo Curso
Autor/es:
Juan Sangrós
Subido por:
Juan S.
Licencia:
Reconocimiento
Visualizaciones:
21
Fecha:
27 de marzo de 2025 - 18:44
Visibilidad:
Público
Centro:
IES GLORIA FUERTES ALCOBENDAS
Duración:
24′ 23″
Relación de aspecto:
1.78:1
Resolución:
1920x1080 píxeles
Tamaño:
63.59 MBytes

Del mismo autor…

Ver más del mismo autor

EducaMadrid, Plataforma Educativa de la Comunidad de Madrid

Plataforma Educativa EducaMadrid
