Instalación en vivienda_fuerza

Ajuste de pantalla

El ajuste de pantalla se aprecia al ver el vídeo en pantalla completa. Elige la presentación que más te guste:

Subido el 29 de octubre de 2019 por Nicolas V.

331 visualizaciones

Más información Transcripción

Descargar la transcripción

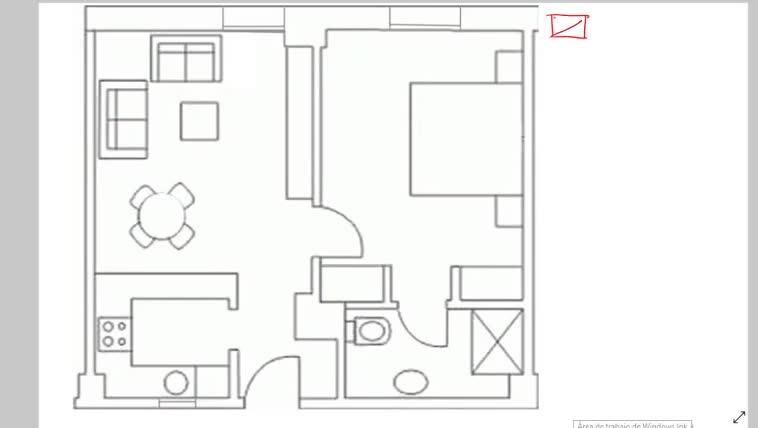

Vamos en el tema de instalaciones en vivienda. Vamos a empezar con el plano de electricidad 00:00:00
fuerza. Vamos a ir a unos circuitos básicos. Puede haber todos los circuitos que queramos, 00:00:06
dependerá el precio de la instalación, pero lo que sí creo obligatoriamente siempre vamos 00:00:15
a tener al menos cuatro circuitos. Uno se va a corresponder con todos aquellos electrodomésticos 00:00:22
que tengan 25 amperios. Así que vamos a empezar con el horno de vitrocerámica que tendrá 00:00:32
un circuito independiente. Antes de eso, que es lo que tenemos siempre en cualquier vivienda 00:00:38
a la entrada, cualquier vivienda, local, etc., un cuadro eléctrico. Así que lo primero 00:00:44
será ubicar el cuadro eléctrico. ¿Dónde tenemos el cuadro? Pues en la entrada de la 00:00:50
vivienda. Suele estar cerca de la puerta, digamos, donde se va a realizar la cometida 00:00:58
de la instalación eléctrica. Yo lo voy a colocar aquí. ¿Qué más tenemos que tener 00:01:04
en cuenta antes de eso? Bueno, vamos a ver cuáles son los símbolos para ubicar los 00:01:10
Enchufes, fuerza, son enchufes. Así que vamos a decir cuál es la simbología que vamos a utilizar para los enchufes de 16 amperios y de 25. 00:01:14
Enchufes de 25 con un palito. Enchufes de 16 amperios con dos palitos. 00:01:26
Amperios, amperios, amperios. Recuerdo que es la unidad de intensidad de corriente eléctrica. 00:01:36
Bueno, vamos a ubicar también esos electrodomésticos grandes que van a tener circuitos independientes 00:01:41
Bueno, vamos a ubicarlos para que no haya ninguna duda 00:01:50
Aquí tenemos el horno de la hidrocerámica, que hemos dicho que son los que van a 25 amperios 00:01:53
Aquí vamos a tener la nevera, por ejemplo 00:01:59
Aquí el lavavajillas 00:02:02
Y vamos a decir que la lavadora está aquí 00:02:04
Ahora veremos qué más electrodomésticos podríamos incorporar a los diferentes circuitos, pero vamos a empezar con el circuito 1. 00:02:08
Circuito 1. Horno y vitro. Bueno, pues si vamos a colocar un enchufe de horno y vitro cerámica y es de 25 amperios, lo primero que vamos a hacer es dibujar el enchufe. 00:02:18
Va a salir un cable, yo recuerdo que siempre representamos el unifilar, evidentemente va más de un cable, diría la fase, el neutro y en este caso además también la toma de tierra, pero vamos a representar el esquema unifilar. 00:02:34
Por lo tanto va a salir un hilo del cuadro eléctrico hasta llegar al correspondiente. 00:02:48
En este caso es sencillo, solamente hay un enchufe, va junto y no hay mayor complicación. 00:02:57
Os recuerdo también que esto es un esquema, es decir, que las líneas van dentro de los tabiques, pero no las vamos a representar siempre dentro de los tabiques. 00:03:04
Pueden ir fuera, no podemos mezclar todas las líneas. 00:03:12
Os recomiendo también que hagáis siempre cada uno de los circuitos en un color diferente, para que no tengamos ninguna dificultad después al entenderlo. 00:03:15
Vamos a ver qué pasa con el circuito 2. 00:03:23
El circuito 2 serían electrodomésticos. 00:03:26
electrodomésticos grandes 00:03:29
estaría la lavadora 00:03:32
la nevera 00:03:34
el lavavajillas 00:03:36
estaría también la campana extractora 00:03:39
podría estar aire acondicionado 00:03:42
caldera 00:03:46
bueno, casi todas las cosas que en general 00:03:48
están en la cocina 00:03:50
y que 00:03:51
y que no es un enchufe de sobremesa 00:03:53
donde iría enchufado el tostador 00:03:56
Bueno, pues vamos a ubicar esos enchufes 00:03:58
Aquí tendríamos la lavadora 00:04:01
Ya he repuesto que todos estos son de 16 amperios 00:04:04
Tendríamos aquí la campana 00:04:06
Tendríamos el lavavajillas 00:04:08
Y tendríamos la nevera 00:04:12
Bueno, pues va a salir de nuevo un circuito 00:04:15
Que irá recogiendo todos los enchufes 00:04:19
¿Veis que está basando por encima? 00:04:23
No pasa nada 00:04:30
Se puede hacerlo mejor un poco más limpio, pero más limpio me refiero a que podríamos hacerlo por aquí, para que no pisara la línea, e iría recogiendo cada uno de los enchufes. 00:04:30
Pero lo importante es tratar de que no se pisen demasiado las líneas. 00:04:45
Vamos con el circuito 3, los cuartos húmedos. 00:04:49
Los cuartos húmedos también llevan un circuito independiente, es decir, los enchufes que van tanto en aseo, aseo, baño, como los de sobre encimera en la cocina. 00:04:55
Imaginaos que nosotros tenemos aquí un enchufe y tenemos otro aquí. 00:05:08
Bueno, pues saldría de nuevo un circuito del cuadro eléctrico y que iría hacia un lado y hacia otro. 00:05:15
Bueno, cuando tenemos una bifurcación lo que tenemos que colocar son cuadros de registro. Seguro que los has visto en vuestras casas. Son esos cuadraditos, esas tapitas que suelen estar en la parte alta de las paredes y que nos valen para poder registrar la instalación eléctrica. 00:05:25
Ahora, suele haber registros siempre que hay una bifurcación del cableado. En este caso, como vamos a ir hacia un lado y hacia otro, es necesario colocar la caja de registro. 00:05:42
Bueno, vamos con el cuarto circuito que sería el resto de enchufes. 00:05:59
El resto de enchufes vamos a ubicarlos donde nos interese y después veremos cuál es el trazado más adecuado para la línea de nuestra instalación eléctrica. 00:06:11
Bueno, pues vamos a poner, por ejemplo, que tenemos un enchufe en cada mesilla, que tenemos uno en la entrada, aquí vamos a colocar uno para la tele, vamos a colocar aquí otro, pues pondremos un teléfono, varios para la zona de televisión, audio, etc. 00:06:25
Si enchufamos una lámpara, uno en el pasillo, por ejemplo, la cuestión es que tenemos una serie de enchufes y tiene que salir, en principio, un único cable que va a ir recorriendo todos los enchufes. 00:06:44
Va a salir del cuadro eléctrico y tratará de ir recogiendo todos los enchufes posibles a su paso. 00:07:03
Y siempre que tengamos alguna bifurcación, como es este caso, ponemos una caja de registro. 00:07:15
Hacia un lado recogemos los de la habitación, hacia el otro lado recogemos los de la habitación. 00:07:21
Bueno, esta sería. No significa que haya una única manera de hacer un diseño de instalación eléctrica. 00:07:28
Hay muchas posibilidades. Dependerá de cómo sea nuestra vivienda y de los metros de cable que vayamos a gastar. 00:07:34
Yo podría haber hecho también esto. 00:07:40
Podría haber dicho que aquí tenemos un registro y que por el techo íbamos a utilizar este cable. 00:07:44
Hacia aquí íbamos a ir por estos y hacia aquí por el techo íbamos a utilizar estos chufes. 00:07:58
Pero bueno, en principio no di por hecho que vamos a tener falso techo, con lo cual lo habitual es ir por las paredes a dar al máximo todos los tabiques porque no siempre es habitual tener falso techo para poderle llevar a los tabiques. 00:08:06
Bueno, me refería a una parte, que es voz datos. Voz datos no es que sea un plano de instalaciones de electricidad, sino que se suele representar en el plano de fuerza, porque en el fondo sí que son aparatos que llevan corriente eléctrica, pero que no llevan un enchufe. 00:08:30
Como en una vivienda son poquitos y son fáciles, se suelen representar en el mismo plano. 00:08:49
¿Cuáles son? Pues teléfono, televisión, telefonillo, videoportero, el pulsador de timbre y el propio timbre. 00:08:54
Es decir, lo que suena. 00:09:17
Timbre o zumbador. 00:09:20
Bueno, todos estos por supuesto que llevarían también un esquema unifilar. 00:09:24
No lo vamos a representar porque me interesa diferenciar principalmente los cuatro circuitos, del C1 al C4, de tal manera que solo vamos a ubicar el símbolo de donde tenemos ubicada cada uno de estos puntos que se refieren a las telecomunicaciones. 00:09:32
Pues si por ejemplo tenemos teléfono y televisión en esta zona, si aquí tenemos televisión, si aquí hemos dicho que habíamos dejado un enchufe para el teléfono, ¿y dónde tenemos normalmente el telefonillo? Pues en la entrada, al igual que el timbre. 00:09:49
lo que suena suele estar cerca de la entrada. 00:10:07
¿Y qué es lo que pulsamos? 00:10:11
Pues el pulsador es lo que va a activar ese zumbador. 00:10:15
Bueno, con esto tendríamos hecho el plano de instalaciones eléctricas fuerza. 00:10:22
El siguiente que vamos a ver es el plano de iluminación. 00:10:29
