Bienvenidos a un nuevo video de electrónica 00:00:00

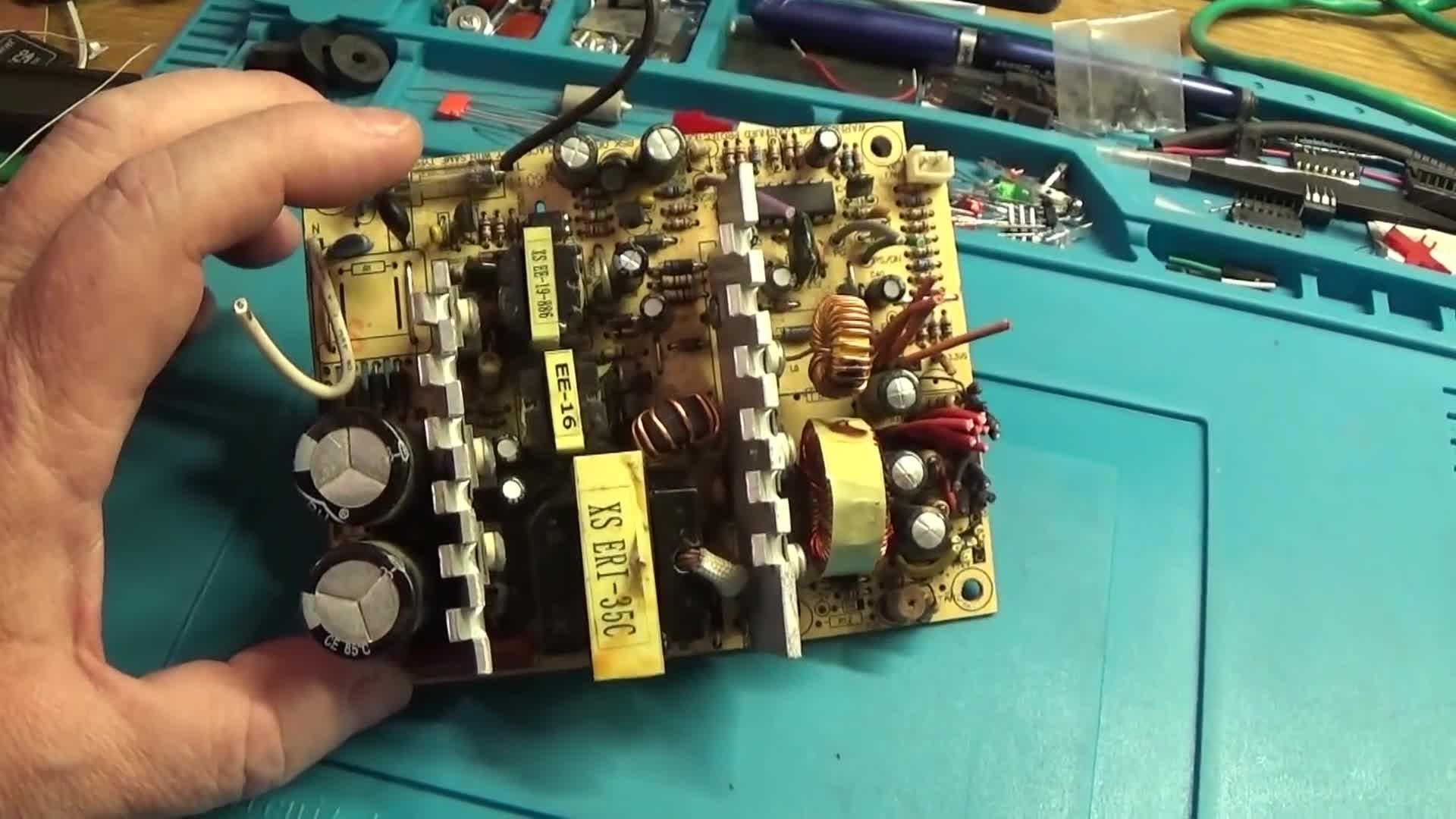

En el video anterior mostré este mismo circuito que es de una fuente switching 00:00:03
que me la regaló un amigo 00:00:09
se podría haber usado para sacar componentes pero la verdad es que 00:00:11
encontré como mejor uso el mostrar como reparar una fuente 00:00:17
o al menos mostrar como era una fuente switching vista desde el interior 00:00:21
Bueno, dándole vuelta un poco y viendo los comentarios que han puesto en el primer video 00:00:27
He decidido tratar de reparar esta fuente por dos razones 00:00:33
Una porque nos va a servir a todos para ver cómo se puede reparar la fuente 00:00:38
Y la otra porque he pensado que esta fuente switching que es capaz de dar una buena cantidad de amperios 00:00:42
Podría usarla para hacer una fuente de laboratorio 00:00:49
Ya que el perfil si uno lo mira no es tan alto 00:00:52
Se podría hacer una caja, conseguir varios ventiladores y ponerlos en vez de un ventilador grande 00:00:55
Que es lo que más espacio ocupa 00:01:02
Y además, reemplazar todas las piezas que se ven que están en malas condiciones 00:01:03
Por ejemplo, cambiar estos cuatro condensadores 00:01:09
Aquí habíamos visto que uno de estos condensadores incluso se destapó 00:01:12
Debe haber tenido una explosión seguramente 00:01:17
y uno podría decir, bueno, es difícil saber qué tipo de condensador es el que hay ahí 00:01:19
pero bueno, mirando varios circuitos pude determinar que por lo general 00:01:27
estos condensadores largos que hay aquí son de 1000 microfaradios 00:01:33
los más cortos son de 500, en realidad son de 470 00:01:37
y los voltajes son de 16 voltios 00:01:41
Hay que pensar de que en la etapa fría o de bajo voltaje, todos los condensadores van a recibir voltajes bajos, suponiendo que el voltaje más alto son 12 voltios. 00:01:45
Un condensador en este caso tendría 16 voltios como salida máxima. 00:01:59
Ahora está claro que si uno quisiera hacer que esta fuente fuera eterna, uno debería duplicar los voltajes. 00:02:08
vale decir que estos condensadores debieran ser a lo menos de 25 voltios 00:02:14
pero bueno, todas las cosas se hacen para que puedan ser reparadas 00:02:18
de manera que además los tamaños de los condensadores aumentan 00:02:22
dependiendo del voltaje que se utiliza 00:02:26
como estos son de 1000 voltios, perdón, de 1000 microfaradios 00:02:29
a medida que se aumenta el voltaje va a aumentar considerablemente el tamaño 00:02:33
Bueno, lo que he pensado es cambiar todos los condensadores que están hinchados 00:02:39
Pero este que no tiene identificación lo voy a cambiar por uno de 470 microfaradios por 16 voltios 00:02:47
Y si no encuentro de 16 le voy a poner de 25 00:02:55
Ya que en mi país ya no se están reparando los artefactos electrónicos 00:02:58
Es difícil, cada vez más difícil encontrar repuesto 00:03:03
Y si alguna vez yo desarmé alguna fuente de esta y le saqué los componentes 00:03:08
Eso fue hace mucho tiempo atrás y posiblemente los condensadores ya estén malos 00:03:14
Porque los condensadores con el tiempo se secan 00:03:19
De manera que lo más probable es que voy a tener que tratar de comprar nuevos 00:03:21
Y realmente no sé si voy a encontrar 00:03:26
De eso un poco va a depender de que pueda reparar o no esta fuente 00:03:28
Ahora si no encuentro voy a tratar de usar componentes de los que yo tengo 00:03:32
que son más grandes y tratar de meterlos dentro de este espacio 00:03:37
no sé si lo voy a poder hacer pero vamos a tratar 00:03:40
por otro lado los cables que están cortados acá 00:03:44
en realidad uno al mirar por detrás de esto 00:03:48
todos los cables van a dar una misma zona 00:03:51
de manera que si yo lo quisiera usar para una fuente 00:03:54
me basta con usar un par de cables de estos en cada parte 00:03:58
y si necesitara sacar más salida es cosa de soldar cables nuevos en los lugares 00:04:02
por otra parte medí el fusible, el fusible está bueno 00:04:09
también medí los puentes rectificadores que están acá 00:04:14
o sea perdón, los diodos que forman el puente rectificador están buenos 00:04:20
incluso se pueden medir en el circuito, no hay necesidad de sacarlo 00:04:25
Y estos condensadores que yo los tengo por sospechosos 00:04:28
Porque se ven un poco redondeados acá 00:04:33
Yo preferiría cambiarlos 00:04:35
Pero voy a, como dije ya 00:04:38
Voy a ver si encuentro repuestos 00:04:39
Porque si no encuentro repuestos 00:04:41
Bueno, los voy a sacar, los voy a medir 00:04:42
Y si están buenos voy a tener que dejarlos ahí sin cambiarlos 00:04:44
Hasta que por lo menos encuentre algún condensador del tamaño 00:04:48
Al menos que resista el voltaje 00:04:54
y que sea de un microfaradio aproximado 00:04:56
he visto otros circuitos en que en vez de 330 microfaradios 00:05:00
usan 220 00:05:04
eso realmente no tendría mayor importancia 00:05:06
porque esto está en la tapa de entrada 00:05:10
y el filtraje que se necesita no es tanto 00:05:12
así que bueno, viendo eso además 00:05:15
lo otro que es bueno siempre 00:05:20
es tener una imagen de cómo están distribuidas las piezas 00:05:22
porque una vez que uno las saca después puede ser difícil acordarse 00:05:27
en qué posición estaban antes de sacarlas 00:05:31
ahora como referencia podemos ver que por ejemplo 00:05:34
todos los tornillos de los circuitos están del lado del bajo voltaje 00:05:38
y además las placas de disipación tienen patas en un extremo 00:05:45
y más o menos en el centro de la placa 00:05:53
de manera que eso hace imposible que uno ponga la lámina al revés 00:05:56
así que bueno, esas son las cosas que hay que tener en consideración 00:06:01
también voy a tratar de cambiar estos cables 00:06:06
que se notan como muy rígidos 00:06:08
se me ocurre que están medio quemados los aisladores 00:06:11
por el mismo calor que se genera internamente 00:06:14
de manera que sería bueno reemplazarlo 00:06:17
es fácil hacerlo 00:06:21
y lo que voy a hacer ahora es 00:06:22
proceder a sacar esta placa 00:06:25
para medir estos integrados 00:06:27
que en realidad son 00:06:29
como había dicho antes 00:06:31
son diodos de silicio dobles 00:06:32
que están unidos por los cátodos 00:06:34
de manera que tenemos 00:06:39
dos ánodos y un cátodo al centro que forman un puente de dos diodos 00:06:42
bueno voy a sacar esta placa y lo voy a medir por si tengo que comprar esas 00:06:50
piezas que tampoco sé si las voy a encontrar y si no voy a tener que 00:06:55
empezar a buscar entre todos mis cachorros a ver si encuentro alguno de 00:06:59
estos aparatos que alguna vez se los saque a otra fuente que estaban de 00:07:03
su uso. Bueno voy a interrumpir ahora esto y voy a tratar de sacar las piezas 00:07:07
para poder adelantar algo del vídeo. Ya estoy calentando mi desoldador 00:07:15
neumático, con este aparato voy a sacar las piezas que están con problemas 00:07:22
y voy a empezar por retirar ese condensador que si lo miramos por debajo 00:07:28
corresponde a ver si me fijo bien aquí donde está 00:07:39
esto corresponde a esos dos puntos que están indicados por mi dedo 00:07:44
voy a tratar de indicarlos con una punta para ser más fácil ubicarlo 00:07:58
vienen a ser esos dos puntos entonces voy a proceder a aplicar acá la 00:08:05
de soldadora neumática para sacar esa pieza 00:08:14
acá va a sacar la primera pieza si hacemos un zoom podemos ver de que esto 00:08:19
es un condensador de 1000 microfaradios por 10 voltios 00:08:25
el condensador se sacó desde ese punto ahí está indicada la serigrafía pero solamente 00:08:32
el lado que va hacia el negativo que está indicado por una barra 00:08:43
ahora voy a proceder a sacar esos otros dos, estos dos condensadores eran del mismo tamaño 00:08:48
así que deberían ser del mismo valor, este es más alto, debería ser a lo mejor de más voltaje 00:09:00
vamos a verlo, efectivamente el segundo condensador también es de 1000 voltios por 10 voltios, perdón 00:09:06
de 1000 microfarades por 10 voltios, era el que justamente estaba al lado del otro, me falta sacar 00:09:14
el tercero 00:09:23
que lo voy a hacer ahora 00:09:25
ya saqué el tercer condensador 00:09:26
que es más largo 00:09:29
que es de 1000uF 00:09:30
por 16V 00:09:32
o sea si se fijan 00:09:34
este es bastante, bueno no tanto bastante 00:09:36
pero un poco más largo 00:09:39
que los otros que son de 1000uF por 16V 00:09:40
finalmente me falta sacar 00:09:43
este último condensador 00:09:47
que no está identificado 00:09:49
pero por los circuitos que he visto 00:09:50
me parece que es de 470 microfaradios por 16 voltios así es que lo voy a sacar y ya tendríamos 00:09:52
todos los condensadores que están reventados fuera del circuito y a buscar bien cuáles son las partes 00:10:01
que retienen esto bueno aquí se nota que tiene una barra de sujeción ahí y aquí y además hay 00:10:08
que soltar los transistores que están me parece que aquí ahí y bueno el tercero debe estar por 00:10:21
aquí ahí están parece ahí hay uno ahí hay otro y ahí está el tercero bueno hay que desoldar primero 00:10:31
la barra y después soltar los transistores o se puede hacer al revés bueno como quieran hacerlo 00:10:41
Bueno, además ahora podemos ver que tenemos el espacio más limpio 00:10:47
Podemos hacer una inspección visual y ver si hay algún otro componente que estuviera dañado 00:10:54
No se ven resistencias dañadas ni condensadores 00:11:01
De manera que podríamos decir que los otros componentes no tendrían por qué haberse dañado 00:11:05
Bueno, retire la placa. Aquí está ya liberado del circuito. Voy a ver cuáles son los nombres de estos componentes. Ahí se alcanzan a ver. 00:11:16
Uno dice 00:11:36
Micro 4905 00:11:41
No, 04905 00:11:44
Hay otro que dice 00:11:48
2045CT 00:11:51
Y este otro 00:11:54
A ver si se puede ver del lado 00:11:56
No se alcanza a ver mucho 00:11:58
Voy a ver si los puedo mojar 00:12:02
Con un 00:12:05
Trapo húmedo 00:12:07
para poder ver mejor la especificación y buscar qué tipo de componentes son 00:12:09
con un pequeño palito con algodón que se usan 00:12:15
de repente para aseo de personal lo he mojado con un poco de agua y les voy a 00:12:22
pasar ahora por encima del cuerpo del componente para ver si puedo determinar 00:12:31
de qué tipo de componente se trata para poder buscar también si es posible la 00:12:37
información en internet y poder estar seguro de qué componente es lo que estoy 00:12:43
viendo ahí se nota que ha salido bastante polvo 00:12:50
que probablemente está carbonizado por el calor 00:12:56
y voy a tratar de leer los nombres de los componentes para poder buscarlo en la 00:13:00
hojas técnicas después en internet y así poder saber que lo que estoy midiendo 00:13:06
bueno tengo el tester puesto en la escala para medir diodos 00:13:10
y logré ver cuáles son los nombres de estos circuitos pero la verdad es que el 00:13:20
tercero que tengo acá no lo alcanzo a leer está muy borrado en la especificación 00:13:28
Así que lo que decidí es pensar de que estos son diodos que están unidos por el cátodo, vale decir, este es un ánodo, este es el cátodo común en que están unidos los dos diodos de potencia y este es el otro ánodo. 00:13:34
y la disposición de estos tres circuitos es igual, es probable de que sean de distintas corrientes 00:13:53
y tal vez voltaje, pero en general tienen la misma función 00:14:01
de manera que lo que hice fue comenzar a medirlo, poner primero el negativo en el centro 00:14:06
y tocar en un extremo, ahí podemos ver que marca 362 00:14:13
Suponiendo que estos sean simétricos, deberíamos tener la misma lectura en el otro lado 00:14:19
362, es idéntico, de manera que podríamos decir que está bien 00:14:25
Ahora, si invertimos la toma, no debería marcar nada 00:14:34
Debería marcar infinito, lo que significa que los diodos no tienen pérdida 00:14:42
Y efectivamente es así 00:14:47
ahora lo otro que yo estaba viendo que esto tiene un soporte de silicona 00:14:49
que probablemente es para que transfiera mejor el calor a la placa 00:14:57
pero también pensé de que podía haber una conducción entre la lata del tornillo y la pata central 00:15:00
y efectivamente lo hay 00:15:13
pero el tornillo está aislado de manera de que no está tocando la placa 00:15:14
de hecho si hubiera un corto acá estaría marcando con la placa y no hay corto 00:15:20
si hacemos lo mismo con el segundo no hay corto y con el tercero no hay corto 00:15:27
de manera que esto está bien, no hay para qué sacarlo 00:15:38
ahora vamos a medir el segundo, vale decir que este primero está bueno 00:15:40
vamos a medir el segundo 00:15:44
Poniendo el positivo en la central nos da 00:15:47
Y tocando el extremo nos da infinito 00:15:51
Al otro lado también debería darnos infinito 00:15:56
Efectivamente 00:15:59
Ahora invertimos los cables 00:16:02
Tocamos 00:16:04
Y nos da 187 00:16:07
Como suponemos que esto es un arreglo que tiene que ser simétrico 00:16:10
En el otro extremo también debería marcar 187 00:16:14
Y efectivamente ese es el valor que marca 00:16:18
Voy a ver si lo puedo mostrar aquí para que se vea en la pantalla 00:16:24
187 00:16:29
Voy a hacer la misma prueba con el último 00:16:32
Marca 173 00:16:35
En el otro lado debe ir a marcar 173 también 00:16:40
Está bien 00:16:47
Ahora invierto la polaridad 00:16:49
Pongo el positivo en el centro 00:16:51
Y no marca 00:16:53
No marca en un extremo 00:16:58
Y ahora vamos a ver 00:17:02
Tiene que tampoco marcar en el otro 00:17:03
Efectivamente 00:17:04
De manera que estos tres circuitos 00:17:07
Aparentemente están buenos 00:17:10
No tienen 00:17:12
Falla alguna 00:17:13
Y los podemos volver a soldar 00:17:15
En mi caso es un alivio 00:17:17
Porque 00:17:21
Si hubiera estado quemado 00:17:21
Alguno de estos 00:17:24
Habría tenido que comprarlo 00:17:25
En Chile los repuestos son carísimos 00:17:27
Por eso cada vez no vale la pena repararlos 00:17:30
Y la otra opción es traerlos desde China 00:17:33
Pero traer cualquier componente de China 00:17:36
A mí me significa esperar dos a tres meses 00:17:39
De manera que es más probable que pueda encontrar 00:17:42
Estos condensadores que están quemados 00:17:46
A que pueda encontrar estas otras piezas 00:17:48
Bueno, como hoy día es sábado 00:17:52
hoy día está abierto el comercio solo hasta mediodía 00:17:55
tengo casi justo el tiempo 00:17:59
para llegar a comprar esos componentes 00:18:02
ahora si no llegar a encontrarlos 00:18:05
voy a tener que empezar a escarbar en mi cachureo 00:18:07
así es que voy al centro ahora 00:18:10
veo si puedo comprar los componentes 00:18:13
y continúo el video para ver si podemos reparar esta fuente 00:18:17
ya he vuelto del centro 00:18:20
Encontré los condensadores 00:18:26
Pero no exactamente los que necesitaba 00:18:30
Encontré unos un poco más grandes 00:18:32
Que son de 00:18:35
1000 microfaradios por 25 voltios 00:18:36
Por ejemplo aquí tenemos uno de los que había que reemplazar 00:18:40
Que era de 1000 por 16 00:18:43
Se nota que son 00:18:45
Más angostos y más largos 00:18:46
Que los que encontré 00:18:49
Pero bueno ya traté de poner uno acá 00:18:51
Por lo menos hay espacio suficiente 00:18:54
como para poder ponerlo, de manera que voy a ponerlos y los voy a soldar 00:18:56
y de ahí voy a proceder a soldar la placa con los circuitos de los diodos de potencia 00:19:02
después que haga la soldadura de los condensadores 00:19:10
voy a volver a poner la imagen para que veamos como quedó 00:19:16
ahora voy a soldar el condensador, ya tengo bien caliente el soldador 00:19:21
y voy a aplicar soldadura aquí al terminal 00:19:27
primero uno y lo voy a empujar por detrás por si se ha corrido 00:19:32
y ahora que sé que está bien en su lugar voy a proceder a soldar el otro 00:19:40
los componentes nunca hay que aplicarle calor más allá de 10 segundos 00:19:49
al igual que los semiconductores 00:19:56
los condensadores no deben calentarse o sobrecalentarse 00:19:59
el exceso de esa punta se corta con un cortante y la pieza ya está instalada en 00:20:03
el lugar correcto voy a proceder con el resto pero lo voy a hacer fuera cámara 00:20:11
ahora voy a proceder a reinstalar esta placa con los circuitos integrados que 00:20:15
contienen los diodos de potencia 00:20:25
para ello voy a reinstalar esta plancha como habíamos dicho 00:20:29
tiene que encajar acá en los agujeros aprovecho de poner todos los terminales 00:20:37
en los agujeros que corresponden a los circuitos 00:20:45
esto no es tan fácil porque hay que encajar 00:20:51
alrededor de 11 agujeros en sus posiciones 00:20:54
ahí parece que lo logré lo voy a poner boca abajo para que esto 00:21:01
calce aquí y voy a volver a soldar todas las piezas 00:21:06
en su lugar ya estoy soldando la placa, soldé los dos terminales del disipador 00:21:12
de calor aquí y ahí y ahora voy a soldar las partes que corresponden a los 00:21:24
componentes electrónicos esto se hace muy rápido no hay que soplar la soldadura tampoco hay que 00:21:32
ponerle pasta de soldar porque la pasta de soldar es un elemento muy nocivo es corrosivo y además 00:21:48
se vuelve conductor en alta frecuencia tampoco es bueno aspirar los humos que se generan porque el 00:21:57
plomo es un reconocido cancerígeno de manera que hay que tratar de ventilar la zona donde 00:22:23
uno va a soldar o al menos mantener la respiración mientras se está haciendo la soldadura y tratar 00:22:33
de no aspirar los humos ya estaría soldado todos los terminales correspondientes a la placa 00:22:43
de los diodos de potencia 00:23:29
entonces lo que está faltando ahora 00:23:32
es hacer los cambios de los cables 00:23:36
y después ya hacer las pruebas 00:23:38
para ver si esto está funcionando o no 00:23:42
aquí lo que estamos haciendo es una apuesta 00:23:45
por lo menos las piezas que se revisaron 00:23:48
que fueron estos diodos de potencia 00:23:51
los condensadores que se reemplazaron 00:23:56
son componentes que están revisados 00:23:58
que ya están bien 00:24:01
faltaría obviamente una vez que 00:24:02
los cables 00:24:05
cambiados, hacer una prueba 00:24:07
ya con energía 00:24:09
revisar si 00:24:10
la fuente está entregando 00:24:12
los 310 00:24:15
315 voltios que deberían 00:24:17
salir en la etapa 00:24:19
de alta 00:24:21
y después verificar que está funcionando 00:24:22
el oscilador 00:24:25
para ello tengo que construir todavía el tester que había propuesto 00:24:26
de manera que todavía nos faltan algunas cosas por hacer 00:24:32
he cableado nuevamente el circuito 00:24:37
le puse un terminal para poder enchufar acá la fuente de alimentación a la red 00:24:46
y además cambié los cables 00:24:53
todos los cables que estaban cortados los cambié por nuevo 00:24:56
de manera que ahora se va a poder probar funcionando 00:25:00
y bueno, primero voy a hacer la caja con el probador 00:25:06
para eso voy a tomar esta placa 00:25:13
la voy a hacer agujeros de 3 milímetros 00:25:17
en esta zona 00:25:21
aquí, ahí, ahí y ahí 00:25:23
porque a pesar de que esta placa viene con agujeros, los agujeros son de 2 milímetros 00:25:28
y cuesta muchísimo encontrar tornillos tan pequeños 00:25:32
de hecho voy a usar este interruptor que compré para poder hacer un cambio 00:25:36
y tuve que buscar entre mis cosas tornillos 00:25:41
y esto fue lo más pequeño que encontré, que es un rosca lata 00:25:46
me costó un montón para poder ponerlo 00:25:50
la caja que voy a usar para poner todo esto es esta de plástico 00:25:52
Tiene 11 por 5,5 00:25:59
Y por 2 de alto 00:26:03
Centímetro 00:26:05
Lo que pretendo hacer es 00:26:06
Poner esta placa aquí adentro 00:26:09
Poner el interruptor 00:26:11
Por el costado 00:26:13
Y voy a hacer, bueno, lo voy a agregar 00:26:14
Además a estos terminales 00:26:17
Para poder, lo voy a poner 00:26:19
Aquí adelante 00:26:21
De manera que se puedan usar terminales 00:26:21
De tester para poder armar el aparato 00:26:25
Así que eso es 00:26:27
lo que voy a ocupar más o menos aquí va a armar la placa con resistencia y además la placa donde 00:26:29
voy a poner el medidor para ver alta frecuencia ahora voy a hacer un pequeño cambio voy a cambiar 00:26:37
el neón por un led ya que me acordé que hay una forma de conectarlo en que el led se puede ocupar 00:26:44
Incluso con alto voltaje sin quemarlo 00:26:54
Lo único que vamos a reemplazar es el neón por el diodo 00:26:57
No cambia ninguna pieza 00:27:01
Bueno ya terminé la caja 00:27:05
Puse las resistencias 00:27:07
Las 8 resistencias en paralelo 00:27:10
Puse el condensador de .01 por 630 voltios 00:27:13
Y puse una resistencia de 1 cuarto watt 00:27:17
De 10 kilohm 00:27:20
Y conecté en vez de un 00:27:21
una ampollita de neón 00:27:24
puse un LED de color blanco 00:27:28
y acá le puse 00:27:30
terminales tal como lo había dicho 00:27:31
y le conecté unas puntas 00:27:33
de tester 00:27:36
pero además le puse 00:27:36
bueno, cerrando la caja 00:27:40
le puse un interruptor 00:27:41
lateral 00:27:44
que me permite cambiar la función 00:27:44
para usarlo 00:27:48
como resistencia de descarga 00:27:50
o bien 00:27:52
como probador para la oscilación 00:27:53
del circuito de oscilación de la fuente de switching 00:27:57
de manera que le voy a poner 00:28:01
unos rótulos acá indicando la posición 00:28:05
en que hay que ponerlo para que funcione 00:28:09
como resistencia de descarga o como medidor de oscilador 00:28:13
para no equivocarme y este va a ser el indicador 00:28:17
Que va a mostrar si esto está oscilando o no 00:28:21
Como primera prueba 00:28:25
Yo debería tratar de ponerlo 00:28:28
Esto, ah no, todavía no 00:28:30
Debería primero medir 00:28:32
La resistencia que tiene 00:28:34
Para ver cuál es la parte en que va la resistencia 00:28:35
Y cuál es la parte que va el oscilador 00:28:39
Lo vamos a medir con el tester 00:28:40
Para no equivocarme 00:28:43
Si yo pongo 00:28:44
El tester en la posición 00:28:48
De 2000 ohm 00:28:50
yo debería poder medir la parte donde se muestra la resistencia en paralelo 00:28:53
que tendría al medir la resistencia equivalente en la salida de los terminales 00:29:02
aquí me está marcando 2 ohmios 00:29:13
y voy a ver cuánto me marca aquí a la salida 00:29:19
está marcando 702 ohm 00:29:24
si yo lo muevo hacia la otra posición 00:29:30
me marca infinito 00:29:31
de manera que abajo marca la resistencia de descarga 00:29:34
y en la posición de arriba 00:29:39
marca la posición de oscilador 00:29:41
voy a hacer la prueba aquí 00:29:45
de conectarlo a la entrada de 220 00:29:48
a ver si puedo, espero que no me vaya a equivocar 00:29:51
bueno, ahí está mostrando el LED 00:29:58
indicando que está midiendo la corriente alterna 00:30:02
de manera que en la posición arriba del interruptor 00:30:07
va a medir la oscilación de alto voltaje 00:30:12
bueno, espero entonces continuar este video 00:30:15
para concluir probando la fuente funcionando 00:30:21
Lo que les voy a mostrar ahora es el diagrama del circuito que hice en la caja negra 00:30:28
Hay dos formas de hacerlo, una es utilizando una ampolleta de neón 00:30:37
Y aquí está el interruptor lateral que puse 00:30:43
Y las puntas de tester que se pueden poner en los enchufes que puse de color rojo y negro 00:30:49
Ahora como esto da lo mismo en qué polaridad se ponga 00:30:55
No pueden poner en realidad terminales de cualquier color 00:31:02
Si nosotros abrimos esto 00:31:05
Bueno, el circuito que hice yo fue el que está aquí debajo 00:31:09
Y en realidad reemplacé el neón por un LED 00:31:16
Y ese led es el que está acá 00:31:22
Pueden usar un led de cualquier color 00:31:26
Puede ser blanco, rojo, verde, amarillo, azul 00:31:29
El color que ustedes quieran 00:31:33
Bueno, el interruptor que está ahí 00:31:35
Lo que hace es switchar entre este circuito 00:31:40
O este otro circuito 00:31:43
Para poder usarlo con las mismas puntas 00:31:45
Y simplemente mover el switch 00:31:47
ese es un diseño original mío 00:31:49
y aquí está 00:31:53
el circuito 00:31:55
y los terminales 00:31:58
pueden ver que es bastante sencillo 00:32:01
el condensador que hay ahí es de 0.01 microfaradios por 630 voltios 00:32:03
como la salida da 315 más o menos 00:32:10
en el oscilador 00:32:14
Funciona perfectamente y además tiene un margen bastante alto para el voltaje que puede darse acá 00:32:15
Ahora, que funcione un LED con una resistencia de 10 kilos 00:32:21
Ah, también le cambié la resistencia de 10 kilos medio watt por una de un cuarto 00:32:27
Como la corriente es muy baja no hay problema en ponerle una menor 00:32:32
Y lo único que hace falta ahora, como dije, es cerrar la caja 00:32:38
atornillarla acá 00:32:42
y ponerle un rótulo para no equivocarse 00:32:44
bueno finalmente está terminado 00:32:47
el proyecto del 00:32:50
probador o tester 00:32:51
para fuente de switching 00:32:53
así quedó 00:32:56
rotulado, acá tiene 00:32:58
el interruptor, se supone que en la 00:33:00
posición de arriba está para 00:33:02
medir el oscilador 00:33:04
y en la posición de abajo 00:33:05
para descargar los condensadores 00:33:08
electrolíticos que pueden estar cargados con alto voltaje. El máximo de descarga sería, 00:33:10
bueno, en realidad no de descarga, de oscilación, sería de 630 voltios y sería 00:33:20
suficiente para poder descargar condensadores de 300 voltios o un poco más. Así que así quedó la caja. 00:33:31
Aquí se ponen los terminales de tipo tester y se puede usar para reparar puentes switch. 00:33:46
Subido por:
Antonio S.
Licencia:
Reconocimiento - No comercial - Compartir igual
Visualizaciones:
79
Fecha:
20 de septiembre de 2021 - 19:06
Visibilidad:
Público
Centro:
IES ANTONIO MACHADO
Duración:
33′ 55″
Relación de aspecto:
1.78:1
Resolución:
1920x1080 píxeles
Tamaño:
693.75 MBytes

Del mismo autor…

Ver más del mismo autor

EducaMadrid, Plataforma Educativa de la Comunidad de Madrid

Plataforma Educativa EducaMadrid
