Primeros pasos con Tinkercad Circuits

Ajuste de pantalla

El ajuste de pantalla se aprecia al ver el vídeo en pantalla completa. Elige la presentación que más te guste:

Subido el 27 de marzo de 2020 por Carolina F.

164 visualizaciones

Crear circuito con placa conexiones, Arduino, Potenciómetro y LED

Más información Transcripción

Descargar la transcripción

hola a todos bueno pues en este primer vídeo vamos a 00:00:00
tomar contacto con tinker card el simulador de circuitos del que os he 00:00:05
pedido que os hagáis una cuenta esta es mi cuenta 00:00:11
bueno yo tengo un montón de cosas vosotros supongo que tendréis en blanco 00:00:15
este espacio si no teníais contacto con este programa lo primero tenemos que 00:00:21
elegir circuitos porque por defecto siempre se nos abre la parte de diseños 3d y vamos a darle 00:00:28
a crear nuevo circuito el panel central está en blanco pero a la derecha tenéis todas las opciones 00:00:35
de componentes que vamos a necesitar veis que aquí pone básico nosotros con lo básico vamos 00:00:44

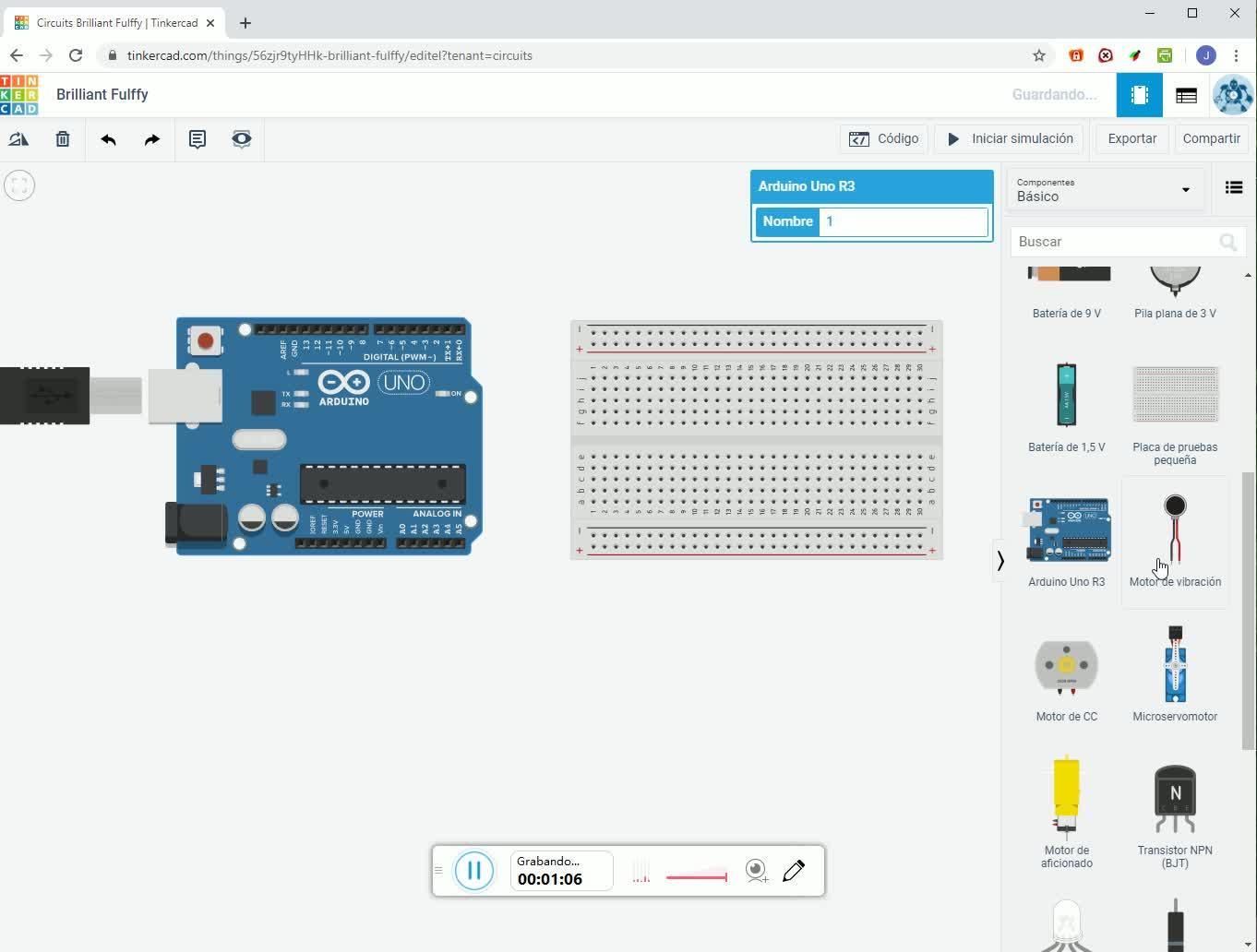

a tener suficiente. Lo dejamos así y vamos a sacar la placa de conexiones. Basta con 00:00:52
hacer clic y arrastrar y también vamos a sacar Arduino. ¿Veis? Simplemente hago clic 00:01:00
y arrastro hasta la zona central. Ahora para poner cable solamente tenemos que pinchar 00:01:07
en el pin, por ejemplo, vamos a pinchar en este agujerito de aquí, soltamos, arrastramos 00:01:14
y lo llevamos al agujerito de 5 voltios. Otro clic y ya tendría ese cable puesto que me 00:01:22
da alimentación positiva a toda esta fila. Le vamos a poner de color rojo porque por 00:01:29
convenio rojo positivo, negro negativo. El negativo lo vamos a colocar hacia abajo como 00:01:36
veníamos haciendo. Lo mismo, un clic aquí, arrastro hasta GND. Y en este caso este cable 00:01:42
va a ser de color negro. Bien, por ejemplo, vamos a coger un led. Aquí le tenemos rojo, 00:01:51
aunque sabéis que en esta ventanita le podríamos cambiar el color. Y en este caso, esta pata 00:02:03
que veis aquí como curvada es el polo positivo y esta otra el polo negativo como siempre vamos 00:02:08
a colocarle una resistencia de protección por ejemplo aquí en la pata negativa que va a ser 00:02:16
de 220 ohmios fijaos escribimos aquí el valor pero cambiamos la unidad porque estaba en kilo ohmios 00:02:24
Estos son los colores apropiados 00:02:34
Y me falta un cable para terminar de conectarlo a tierra, al negativo 00:02:37
Que vamos a ponerle de color negro 00:02:46
Y la otra pata, la pata positiva, la vamos a llevar a uno de los pines digitales de Arduino 00:02:49
Por ejemplo el pin 12 00:02:57
Y vamos a dejarla de color verde para distinguirlo de los demás. 00:02:59
Entonces, según si el pin 12 vale alto o bajo, el LED se encenderá o no se encenderá. 00:03:07
Bien, como estábamos en la parte de control, vamos a empezar por hacer un circuito que en realidad ya lo hemos hecho con componentes reales. 00:03:19
Vamos a coger el potenciómetro, fijaos cada pata me cae en una columna diferente 00:03:32
Vamos a aumentarle un poquito la resistencia, vamos a poner este valor en 1000 00:03:39
Para que veamos el rango mejor 00:03:45
Y conectaremos un extremo a 5 voltios 00:03:49
De nuevo le ponemos rojo para recordar que está conectado directamente a 5 voltios 00:03:57
Otro extremo a tierra, a GND, al negativo 00:04:04
Con lo cual le ponemos el color negro 00:04:09
Y la parte central la vamos a llevar a uno de los pines de Arduino 00:04:12
Pero analógico 00:04:19
Porque el potenciómetro era una resistencia variable 00:04:20
Pero que varía de forma continua 00:04:24
Entonces, este pin central 00:04:28
hago un clic, arrastro y le voy a llevar por ejemplo al pin A0 00:04:30
voy a escoger un color pues azul 00:04:36
entonces Arduino es capaz de leer el valor que tenga este potenciómetro 00:04:41
según cuando lo mueva donde coloque la resistencia 00:04:50
y el led va a estar gobernado por este pin digital 00:04:55
el que corresponde al número 12 00:05:01
bien, pues hasta aquí 00:05:03
el montaje 00:05:06
en el próximo vídeo 00:05:07
hablaremos de cómo hacer el código 00:05:09
para que esto funcione 00:05:11
