Hola, con este vídeo voy a explicaros cómo hacer el estudio para saber que en una estructura 00:00:04

las barras están sometidas a esfuerzos de tracción o de compresión. 00:00:09

Como sabéis, los esfuerzos de tracción son aquellos en los que las fuerzas se aplican 00:00:14

de forma que la estructura tiende a estirarse, es decir, las fuerzas van en ese sentido. 00:00:18

Los esfuerzos de compresión son aquellos en los que las fuerzas tienden a comprimir la pieza en cuestión. 00:00:26

Luego son fuerzas que actúan en ese sentido 00:00:32

Bueno, vamos a ver cómo es el procedimiento para hacer el estudio en una estructura 00:00:37

Y vamos a partir de una estructura muy simple 00:00:41

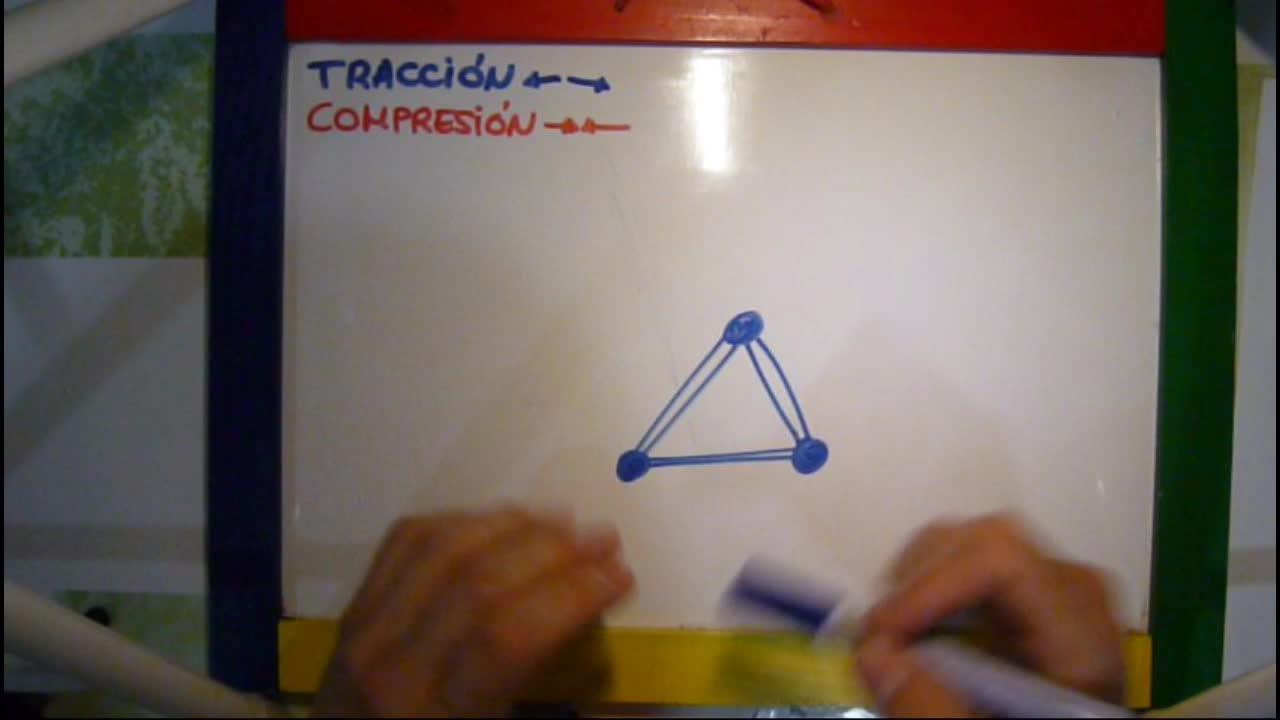

Una estructura triangular con únicamente tres barras, lógicamente formando un triángulo 00:00:43

Las barras están unidas en sus extremos en unas unidades articuladas 00:00:49

Es decir, que permiten un pequeño giro de las propias barras 00:00:54

¿Vale? Bueno, si una estructura de este tipo la sometemos a un esfuerzo, vamos a suponer que aplicamos una fuerza en este sentido, 00:00:59

vamos a ver en cada una de las barras cómo responden, si están sometidas a tracción o si están sometidas a compresión. 00:01:11

Bueno, ¿cómo es el procedimiento? Bien sencillo. 00:01:17

Lo que hacemos es imaginarnos que cogemos una barra, vamos a hacer el estudio primeramente sobre esta de aquí abajo, y que la cortamos. 00:01:20

y lo que miramos es que sucede con estos extremos 00:01:29

si tienden a separarse es que está sometido a un esfuerzo de tracción 00:01:33

si tienden a juntarse es que está sometido a un esfuerzo de compresión 00:01:38

teniendo en cuenta siempre que las uniones son articulación 00:01:42

en este caso es bien sencillo 00:01:46

al aplicar una fuerza en este sentido 00:01:49

estas dos barras, vemos aquí como si fueran rotuladores 00:01:51

podrían abrirse y hacer este movimiento 00:01:55

luego, esta barra de aquí abajo 00:02:01

los extremos tenderían a separarse 00:02:03

si estos extremos se separan 00:02:07

quiere decir que estaba sometido a tracción 00:02:09

entonces voy a hacer que esto se vea 00:02:12

que estaba sometido a tracción 00:02:15

dibujándola bien claro de color azul 00:02:16

vamos a hacer el estudio en una de estas dos barras 00:02:20

Cualquiera me vale y la otra es igual porque la figura es simétrica y la fuerza está aplicada también de forma simétrica con respecto a A. 00:02:23

Vamos a hacer el estudio en esta de aquí de la izquierda, por ejemplo. 00:02:31

Si yo cojo y corto esta barra, me fijo qué es lo que sucede con los extremos al aplicar esta fuerza y veo que 00:02:35

me fijo en estas dos barras 00:02:45

al aplicar una fuerza en este sentido 00:02:47

esta barra de aquí 00:02:50

va a tender a caer 00:02:52

sobre la de abajo 00:02:54

en ese movimiento de descenso 00:02:56

estos dos extremos 00:02:58

tenderán a unirse 00:03:00

luego esta barra 00:03:02

está sometida a compresión 00:03:03

lógicamente si el estudio 00:03:06

lo repito en la otra barra 00:03:08

me va a suceder lo mismo 00:03:09

entonces voy a borrar a más barras 00:03:11

Y las voy a dibujar de color rojo para que se vea claramente que estas barras están sometidas a compresión 00:03:13

Mientras que la de abajo está sometida a tracción 00:03:20

Bueno, otra cosa que es interesante es que veáis aquí 00:03:23

En cualquier estructura siempre vamos a tener barras que están sometidas a tracción y otras que están sometidas a compresión 00:03:27

Nunca vamos a tener una estructura que esté bien diseñada y bien realizada en la que todas las barras estén sometidas a tracción o todas a compresión 00:03:33

¿Vale? Bueno, vamos a ver alguna otra estructura un poquito más complicada o bueno, simplemente diferente 00:03:42

Vamos a ponernos en el caso de una estructura que está de alguna manera sujeta en un elemento como por ejemplo una pared 00:03:49

Una estructura como esta que os recordará por ejemplo a una estantería que tengáis en vuestra casa 00:04:00

al cargar nosotros esta estructura 00:04:08

normalmente se cargaría en este sentido 00:04:11

vamos a ver que es lo que pasa con esta espada 00:04:13

empezamos con la de abajo 00:04:15

nosotros la cortamos 00:04:17

y vemos que sucede con sus extremos 00:04:19

es más fácil ver que al aplicar la fuerza en este sentido 00:04:23

la barra de arriba va a tender a caer 00:04:28

y en ese movimiento de caída 00:04:31

estos dos extremos tenderán a juntarse 00:04:33

Luego, esta barra está sometida a compresión. 00:04:36

Veamos la entera para dibujarla en color rojo, que se vea claramente y que está sometida a compresión. 00:04:40

Por lo que os he dicho antes, si solo tengo dos barras y tiene que haber de los dos tipos de esfuerzos, 00:04:47

esta tendrá que ser atracción. De todas formas, vamos a comprobarlo. 00:04:53

Si yo parto por la mitad, hago así un corte en esta barra, 00:04:57

Lógicamente, al aplicar esta fuerza, esta otra debido a la articulación tenderá a caer hacia abajo 00:05:02

Y en ese movimiento de caída, como se puede ver claramente, estos dos extremos se separarían 00:05:10

Luego, esta estructura, esta barra, perdón, está sometida a atracción 00:05:16

bueno, vamos a ver una última estructura 00:05:23

que se asemeja un poquito 00:05:27

a un puente 00:05:29

para que os sirva a vosotros también 00:05:31

todavía un poquito más de 00:05:33

ayuda en vuestro ejercicio 00:05:34

en el proyecto que tenéis que hacer 00:05:37

vamos a suponer una estructura 00:05:38

de este tipo 00:05:40

con esta configuración 00:05:42

como es una estructura simétrica 00:05:44

a ver 00:05:53

y además vamos a hacer el estudio 00:05:54

con la fuerza más lógica que sería la debida a la carga cuando están pasando vehículos 00:05:57

a través de este puente, la vamos a suponer en el centro y lógicamente hacia abajo, pues 00:06:04

como decía, al ser una estructura simétrica no es necesario que hagamos en todas y cada 00:06:10

una de las barras, puesto que hay estudios que nos sirven a hacer una barra para otra. 00:06:16

En concreto, si os fijáis tenemos tres tipos de barras, voy a llamarles a estas dos de 00:06:20

tipo A, la vertical de tipo B y las del soporte, la que construirían como la carretera, pues 00:06:25

la de tipo A. Vamos a empezar por la de tipo B, que se anotó quizás la más sencilla. 00:06:33

Vamos a hacer el corte para que se vea y vamos a ver lo que sucedería. Bueno, con esta estructura 00:06:40

tal cual está, aquí tenemos un punto de unión, voy a remarcarlo para que lo veáis 00:06:50

mejor, y esa unión es articulada. Al producir esta fuerza, lógicamente estas dos barras 00:06:55

tendrían a hacer este movimiento. Luego esta articulación tendría a irse hacia abajo, 00:07:05

ese desplazamiento, esta parte de la barra tendría que caer, luego se desplaza separándose 00:07:13

de la parte de arriba. Es decir, esta barra, al tenderla a separarse, quiere decir que 00:07:19

está sometida a tracción. Vamos a ver cualquiera de las barras de tipo A. Vamos a cortar, por 00:07:24

ejemplo, esta de por aquí. Uy, se me ha vuelto a apuntar. Bueno, al hacer esta fuerza, nos 00:07:35

tenemos que fijar en esto, en esta parte de aquí de la izquierda, que funcionará como 00:07:47

un bloque. Todo este bloque de aquí, con el esfuerzo que tenemos debido a los vehículos, 00:07:52

a los puestos de los vehículos, va a tender a caer. Al producirse este giro cayendo toda 00:07:58

esta estructura, lógicamente vemos que estos dos extremos tenderían a juntarse. Luego 00:08:04

están sometidos a compresión. En la otra barra de tipo A, lógicamente me sucederá 00:08:11

lo mismo, no voy a repetir el estudio y ambas las voy a pintar de color rojo para que quede 00:08:17

claro que están sometidas a confesión. Y vamos a ver por último que sucedería con 00:08:24

cualquiera de estas barras de la parte de abajo. Pues de la misma manera que hemos hecho 00:08:29

con las partes de las barras del tipo A, tenemos que ver toda esta parte como un bloque, 00:08:40

Al no estar rota ninguna de las barras, va a funcionar como una estructura rígida, va a ser un triángulo. 00:08:47

Todo este bloque, con esta fuerza, va a tender también a caer hacia abajo. 00:08:53

En este movimiento de caída, estos dos extremos de esta barra van a tender a separarse, porque este está cayendo. 00:08:58

Luego, si se separan, es que está sometido a un esfuerzo de tracción. 00:09:07

pues ya tendríamos hecho el estudio de las barras de nuestro puente 00:09:11

este es un puente muy sencillo que no tiene nada que ver con lo que vosotros estáis diseñando 00:09:21

pero os va a servir un poco la idea para que sepáis como están funcionando vuestras estructuras 00:09:24

y tengáis cuidado de reforzar aquellas que más lo necesiten 00:09:30
