Esta semana vamos a trabajar con sistemas de representación, con perspectiva y con vistas.
00:00:00
Bueno, esta aplicación que os voy a poner en el aula virtual con un enlace para que accedáis fácilmente,
00:00:06
pues es una aplicación que nos permite dibujar nosotros nuestras propias piezas en perspectiva.
00:00:13
¿Cómo? Pues con un módulo, que es un cubito, que vamos a ir colocando donde nos apetezca,
00:00:19
generando nosotros nuestra propia pieza. ¿Veis? Generamos una pieza, ahí,
00:00:24
como queramos añadiendo cubos.
00:00:30
Nos permite esta aplicación ver nuestra pieza desde diferentes puntos de vista.
00:00:33

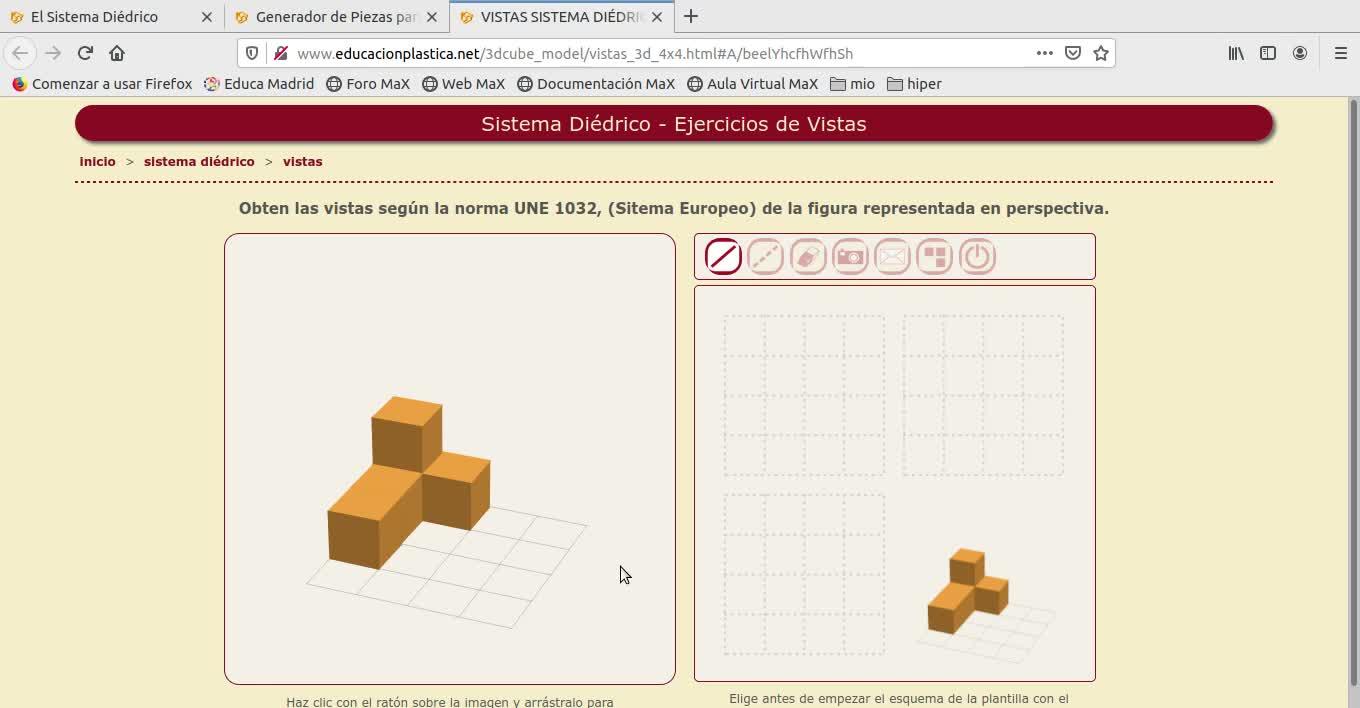

Una vez que tenemos la pieza ya diseñada, le damos a probar ejercicio.
00:00:39
Me aparece en la parte izquierda la perspectiva y en la parte derecha una perspectiva en pequeñito
00:00:45
y además, ¿veis? unos cuadraditos que me ayudan para poder dibujar las vistas.
00:00:50
Vamos a hablar primero de la perspectiva.
00:00:55
La perspectiva, que yo ya sé que habéis trabajado en tecnología con perspectiva y también con vistas
00:00:56
Aunque nosotros en plástica también lo tenemos que hacer
00:01:02
No deja de ser una ilusión óptica, es una mentira
00:01:04
Estamos viendo algo con apariencia de tres dimensiones
00:01:08
Cuando en realidad nuestra pantalla de ordenador solamente tiene dos
00:01:13
Cuando nuestra hoja de dibujo solo tiene dos dimensiones
00:01:17
Pero lo conseguimos gracias a que nuestro cerebro está interpretando
00:01:20
como que aquí hay cuadrados, como que aquí hay cubos, cuando en realidad no es así.
00:01:24
Lo que tenemos son ángulos de diferentes grados.
00:01:30
Cuando hablamos de perspectiva isométrica, estos ángulos son siempre iguales a 120 grados.
00:01:35
Aquí habría un ángulo de 120 grados.
00:01:43
Yo puedo mover esos ángulos, voy variándolos y voy teniendo diferentes perspectivas.
00:01:46
La más utilizada es la isométrica, en la que tengo siempre los ángulos a 120 grados.
00:01:52
Bien, ¿para qué nos sirve poder mover la pieza? Pues para ayudarnos a dibujar las vistas.
00:01:57
¿Por qué? Esta perspectiva nos deja de ser una ilusión óptica.
00:02:03
Nosotros, para poder fabricar, imaginaos que esto fuera una pieza de verdad,
00:02:07
para poder fabricar esta pieza necesitaríamos hacer sus planos.
00:02:12
Sus planos son las vistas. Tenemos ahora que pasarlo a este lado.
00:02:16
¿Cómo lo vamos a pasar? Pues, importante, elegimos el alzado. El alzado es la parte que más información de la pieza me da. El alzado me dice qué es lo más importante. Aquí, en este caso, podría ser este o podría ser este. Yo voy a elegir este de aquí. Este va a ser mi alzado.
00:02:20
Cuando yo elijo mi alzado, lo que hago es colocarme completamente de frente. Es como si aplanase la figura. La voy a ver así. Y voy a dibujar aquello que veo. Os lo pongo un poquito así porque quiero hablaros de esa línea, esa línea y esa línea que se generan. Son aristas. Y en el dibujo es muy importante que pongamos esas aristas.
00:02:38
Mirad, cuando yo dibujo esta pieza, voy a dibujar primero el contorno para que sea más fácil la
00:03:01
explicación, evidentemente veo esta forma y la reconocemos fácilmente. Pero luego tenemos líneas
00:03:08
que se generan, una aquí, esta arista, y se genera porque hay algo que está delante y algo que está
00:03:18
detrás. Este plano está delante, este plano está detrás, por lo tanto se genera esta arista y esta
00:03:26
que se quedan aquí en esa línea y se quedan en esa línea porque ambas aristas pertenecen a ese
00:03:31
plano que es como una mesa como los dos bordes de una mesa de la misma forma fijaos aquí hay
00:03:38
algo que está delante aquí hay algo que está detrás por lo tanto se genera también aquí esa
00:03:45
otra arista ahí lo tenemos dibujamos una vez que tenemos el alzado y hemos puesto todas esas líneas
00:03:50
tenemos que dibujar la planta. La planta es la vista en la que yo veo la pieza desde arriba.
00:03:56
Una cosa importante, si mi alzado es este, yo tengo que hacer la planta respetando la posición
00:04:05
del alzado. Voy a voltear la pieza pero teniendo mucho cuidado en esa posición para no equivocarme
00:04:12
y vamos a dibujar. Primero igual, el contorno para que nos sea más fácil y una vez que hemos
00:04:19
dibujado el contorno vamos a poner esas aristas que están ahí y se corresponden con los diferentes
00:04:26
cambios de plano. Yo sé que esta parte de arriba, este cubito está más alto, por lo tanto aquí se
00:04:31
genera una arista. La dibujamos y sé también que este otro cubito está más alto que esa parte,
00:04:36
pues generamos otra arista. Y ya está. ¿Veis que de forma más fácil lo hacemos así? Y por último
00:04:43
Luego nos queda ver el dibujo que vendría aquí, esa otra vista. Si este es mi alzado
00:04:50
y ya he hecho yo así la planta, ahora miro mi pieza desde esta otra posición. Vamos
00:04:57
a dibujar también el contorno lo primero de todo y después esas aristas que se generan.
00:05:04
Bien, fijaos bien
00:05:14
Aquí hay un plano que está delante y un plano que está detrás
00:05:17
En medio un plano horizontal como una mesa
00:05:21
Bueno, pues generamos esta arista aquí
00:05:24
Que se corresponde con ese bordecito
00:05:27
Y de la misma manera aquí hay una arista
00:05:29
Porque tengo algo que está delante y algo que está detrás
00:05:32
Bien, ¿qué hacemos con nuestro dibujo una vez que lo tenemos completo y que creemos que está bien?
00:05:35
Pues mirad que fácil
00:05:41
Le hacemos aquí una foto
00:05:42
mirad, me sale aquí mi ejercicio
00:05:44
a este lado
00:05:47
y lo puedo ya guardar
00:05:48
y me lo puedo poner en el escritorio
00:05:51
o en el archivo
00:05:54
o en la carpeta donde estemos guardando los archivos
00:05:55
que estamos haciendo estos días para plástica
00:05:57
y desde ahí enviármelo
00:05:59
también podéis hacer
00:06:01
como ya os he contado en clase
00:06:03
muchas veces, imprimir la pantalla
00:06:04
hay una tecla que pone
00:06:07
impand
00:06:08
si tecleáis ahí
00:06:09
Sabéis, fijaos, ahí lo acabo yo de hacer
00:06:11
Sale una captura de pantalla
00:06:14
Que la guarda o en descarga son imágenes
00:06:16
Y esa captura también me la podéis enviar
00:06:19
¿Cuántos ejercicios de piecitas me tenéis que mandar?
00:06:22
Bueno, pues como mínimo tres dibujitos
00:06:27
Esto se hace muy rápido, ¿vale?
00:06:31
Entonces para esta semana yo creo que podemos hacer este ejercicio
00:06:33
Y otro más que os pondré mañana
00:06:38
Pues venga, mucho ánimo y ahora os toca a vosotros.
00:06:41
