Cálculo de la función digital reducida - Contenido educativo

Ajuste de pantalla

El ajuste de pantalla se aprecia al ver el vídeo en pantalla completa. Elige la presentación que más te guste:

Subido el 14 de julio de 2023 por Rafael R.

19 visualizaciones

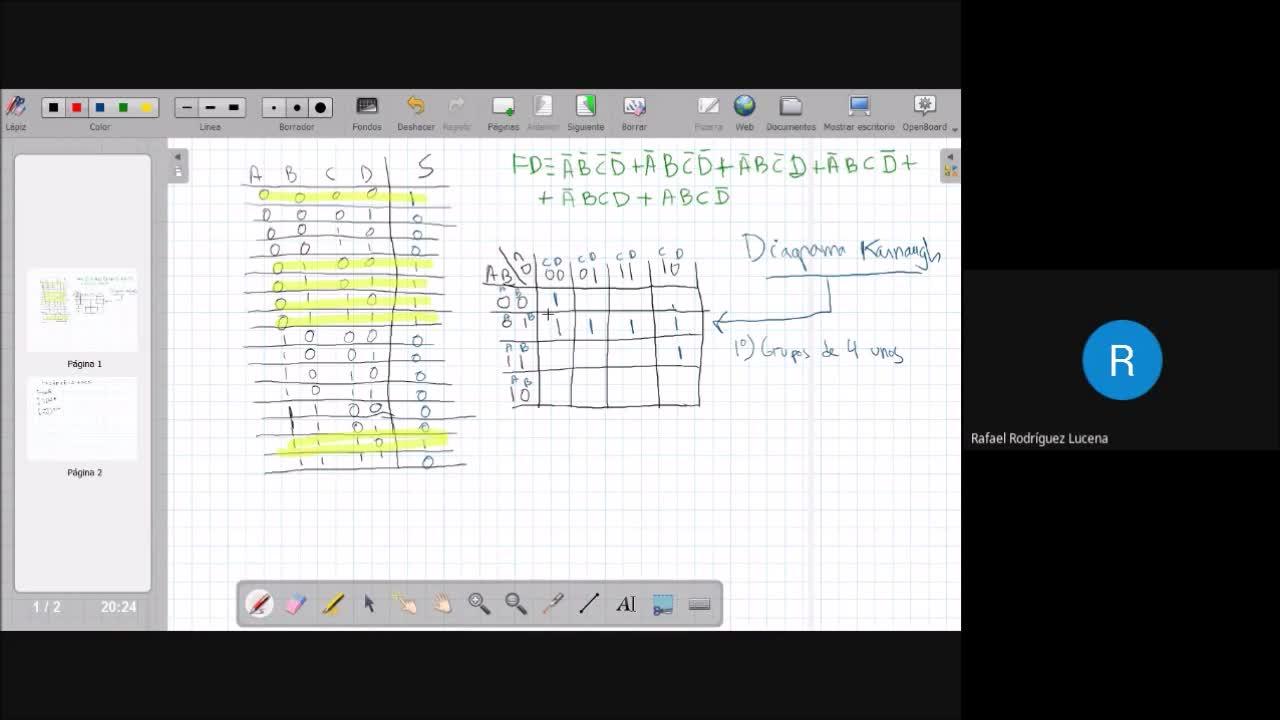

Se explica como calcular una función digital reducida a partir de una tabla de karnaugh

Más información Transcripción

Descargar la transcripción

1, 0, 3, 4. 00:00:00
Ya tenemos puestas las coordenadas, ¿cómo se trabaja con esto? 00:00:03
Primero, se hacen grupos de cuatro unos. 00:00:09
Los unos pueden estar en fila como están aquí, en columna, cuatro unos juntos, en un cuadrado, 00:00:20
los cuatro unos en las cuatro esquinas de la tabla, o bien dos unos en un extremo de una fila, 00:00:30
como estos dos, y otros dos en el otro extremo. O bien, dos unos en el extremo de una columna 00:00:40
y los otros dos unos en el otro extremo. En este caso, solo hay una de cuatro. 00:00:48
Si siga habiendo unos sueltos, se buscan grupos de dos unos. 00:00:55
Esos unos pueden estar en columna, en fila, o en los extremos de una columna, 00:01:13
o en los extremos de una fila. 00:01:21
En este caso, tenemos el verde aquí, y el otro lo voy a poner en la fila. 00:01:26
Ya hemos hecho los grupos. ¿Qué se hace después? Simplificar cada grupo. 00:01:40
¿Cómo se simplifica? Muy fácil. 00:01:51
Miramos las coordenadas de cada variable en cada casilla de la tabla y vemos cómo se simplifica. 00:01:53
Miramos las coordenadas de cada variable en cada casilla de cada grupo. 00:02:13
Voy a empezar con el grupo de cuatro, con el rojo. 00:02:21
Se mira en cada casilla de este grupo lo que vale cada coordenada. 00:02:27
Si en todas las coordenadas vale lo mismo, en todas las casillas, perdón, esa coordenada, 00:02:33
vale lo mismo, se deja. Si esa coordenada vale un cero, pues la coordenada con rayita. 00:02:39
Si vale un uno, sin rayita. En el momento que una coordenada la comprobemos, 00:02:47
y en una casilla valga cero y en otra cualquiera valga uno, se elimina. 00:02:53
Empezamos con la A. La A aquí vale cero, aquí cero, aquí también cero y aquí también cero. 00:02:59
Como no ha cambiado, siempre vale cero. Hay que ponerla y como vale cero, con la rayita. 00:03:09
Seguimos con la B. La B aquí vale uno, aquí también, aquí también, 00:03:18
aquí también, aquí también, fijaros que están en la misma fila y en la última también. 00:03:26
Como la B no ha cambiado, se tiene que poner y como vale uno, se deja tal cual, conforme está. 00:03:32
El grupo verde. Este de aquí. 00:03:43
Hacemos lo mismo. Empiezo con la A. Aquí vale la A cero, fijaros que está en la coordenada, 00:03:48
y en el de abajo la A también vale cero, pues la tenemos. Como vale cero, con la rayita. 00:03:55
Miro la B. Aquí la B vale cero, pero aquí vale uno, la elimino. 00:04:04
Continúo con la C. Aquí vale cero la C y en la otra también vale cero, no cambia, se deja con rayita. 00:04:10
Y luego la D. La D aquí vale cero, aquí también vale cero, no cambia, con rayita. 00:04:20
Insisto, hay que mirar las coordenadas de cada variable en cada casilla, de cada bloque. 00:04:27
Si en un mismo bloque varía de una casilla a otra la coordenada, se elimina. 00:04:35
Si no varía, se deja con el valor que tiene. 00:04:40
El azul. Este último bloque. La A aquí vale cero, pero en el de abajo la A vale uno. 00:04:45
Ha cambiado, se elimina. 00:04:52
La B. En esta casilla, la B. 00:04:54
Se elimina. La B. En esta casilla la B vale uno y en la casilla de abajo también vale uno. 00:04:59
Se pone. 00:05:09
La C. En la de arriba uno, fijaros que están aquí en la misma columna, y en la de abajo también uno. 00:05:12
Se pone. Como vale uno, sin rayita. 00:05:19
La D, igual que la C, están en la misma columna, no cambia, pero como vale cero, con rayita. 00:05:22
La función reducida, que es sumar los tres bloques. 00:05:32
Ya está hecha la... 00:05:53
Esta es la función reducida. 00:05:55
Esta es la función... 00:05:58
