Ejemplo de cómo construir una tabla de verdad a partir de una descripción de un sistema real.

Descargar la transcripción

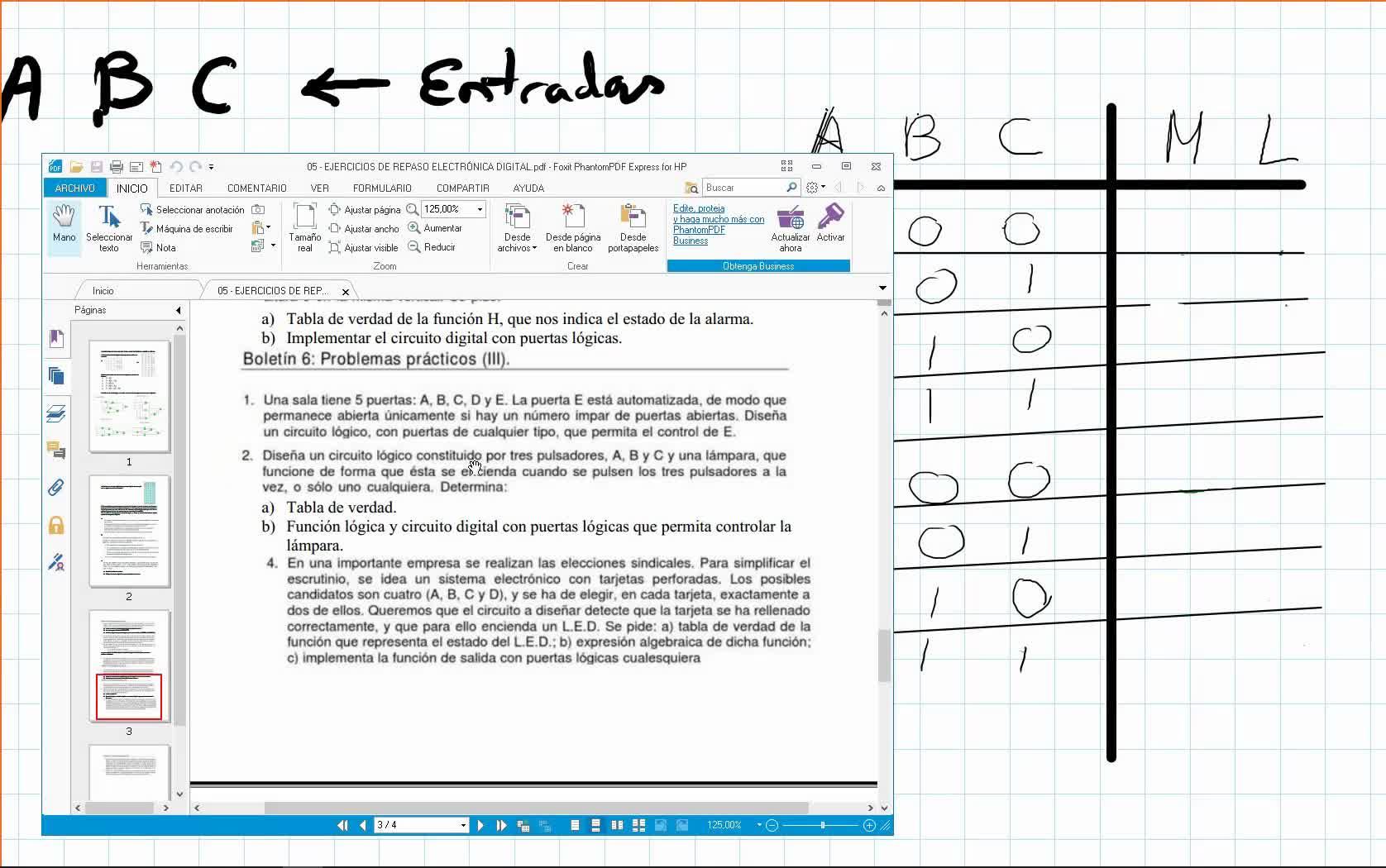

Pues vamos a hacer ahora este segundo ejercicio, el que pone aquí número 2. 00:00:00
Diseñamos un circuito lógico constituido por tres pulsadores, A, B y C, y una lámpara. 00:00:05
Con lo cual, aquí me voy a dejar solo la lámpara. 00:00:11
Nos dice que tiene que funcionar de forma que la lámpara se encienda cuando se pulsen los tres pulsadores a la vez o solo uno. 00:00:19
Pero cuando haya dos pulsados no se tiene que encender y cuando no haya ninguno tampoco. 00:00:25
Y nos piden lo primero la tabla de verdad. Pues vamos a hacerla. 00:00:30
Fijaros que ahora las entradas son A, B y C y la salida será la luz. 00:00:33
La salida será la luz. 00:00:46
Las condiciones del problema nos dicen que la luz se tiene que encender cuando se pulsen los tres pulsadores. 00:00:50
Por tanto, cuando los tres pulsadores se pulsen, tengo que encender, ahí. 00:00:57
¿Y cuándo más? Cuando solamente uno. 00:01:06
Bueno, pues entonces en la primera opción sería aquí, aquí también, en este también, aquí, y ya estaría. 00:01:10
¿Por qué? Porque cualquier otra opción, la primera, no tengo ningún pulsador activado 00:01:23
y según las instrucciones, en este caso, la luz no se enciende. 00:01:27
¿Cuando solo tengo uno? Sí. ¿Cuando solo tengo uno? Sí. 00:01:32
¿Cuando tengo dos pulsadores activados? No, ¿verdad? 00:01:35
Porque nos dice que solamente cuando están los tres, o uno solo, por lo tanto, 00:01:39
si hay dos, no. Y si hay dos, 00:01:43
como es este caso, tampoco. Y si hay dos, como es este caso, 00:01:47
tampoco. Y ya estaría hecha la tabla de verdad. 00:01:51
En este caso, A, B y C son las entradas. Igual que antes, vamos a indicar que para las entradas A, B y C, 0 es no pulsado y 1 es pulsado. 00:01:54
Y en el caso de las luces, el 0 será apagado y el 1 será encendido. 00:02:25
Pues ya estaría. ¿Tenemos representadas nuestras entradas? 00:02:50
Claro, tenemos representadas aquí nuestras entradas. 00:02:54
¿Y tenemos nuestra salida? Claro, aquí tenemos nuestra salida. 00:02:58
Y aquí a la derecha tenemos todas las posibles configuraciones de los pulsadores y qué ocurre con la luz en cada caso. 00:03:02
Y eso me va a estar representando esta forma de funcionar de mi sistema que viene aquí definida. 00:03:09
Es decir, que la lámpara se va a encender cuando se pulsan los tres pulsadores o cuando se pulsa solo uno. 00:03:18
Queda aquí perfectamente identificado qué ocurre con ese sistema. 00:03:24
