Realizacion de herramientas para talla en piedra con pequeña fragua de gas - Contenido educativo

Ajuste de pantalla

El ajuste de pantalla se aprecia al ver el vídeo en pantalla completa. Elige la presentación que más te guste:

Subido el 6 de mayo de 2016 por Ea lapalma madrid

113 visualizaciones

El vídeo describe el proceso de forjado de cinceles, gradinas, punteros, etc. necesarios para el trabajo de la talla en piedra en una fragua tradicional

Más información Transcripción

Descargar la transcripción

Música 00:00:01

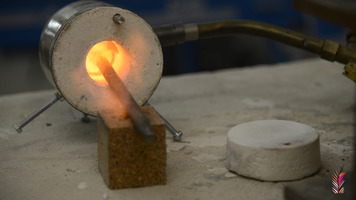

Ante la dificultad para disponer de una fragua de carbón para la fabricación de herramientas para la talla en piedra, 00:00:33
vamos a mostrar cómo construir una pequeña fragua de gas muy sencilla y casera. 00:00:40
Los materiales son fáciles de conseguir. 00:00:52
Vamos a necesitar una lata, un trozo de tubo de PVC de 30, 00:00:57
unos tornillos de 6 o de 8, larguitos, un trozo de tubo de acero cortado en ángulo de 45 grados 00:01:01
y para hacer los agujeros vamos a utilizar una broca para metal y una broca de corona 00:01:12
para la entrada de la boquilla del soplete. 00:01:18
Marcamos aquí un punto trasero, por el otro lado, no se ha quedado marcado, 00:01:24
Y luego repartimos a la misma distancia del centro, se ve el centro de la lata, después vamos a poner un tornillo aquí y a la misma distancia lo podemos medir con un rótulo, ponemos el otro. 00:01:29
Colocamos los tres tornillos con tuerca y contra tuerca. 00:01:51
Para el refractario usaremos perlita y cemento blanco. 00:01:57
Dos de perlita. 00:02:04
y uno de cemento blanco. 00:02:07
Con esta proporción realizamos la masa. 00:02:18
La vertemos en la lata hasta el nivel del orificio de entrada del sofrito. 00:02:25
Con el sobrante de la masa, llenamos un táper para obtener la tapa de la fragua 00:02:30
Al día siguiente, fraguada la masa en el interior de la lata, engrasamos con vaselina o grasa los tubos de PVC y de acero 00:02:39
Los colocamos en su sitio y los llenamos con masa refractaria 00:02:47
Al día siguiente, con un pequeño giro, retiramos los tubos y habrá que esperar de 6 a 10 días para poder usarlos 00:02:53
Podemos aguzar un puntero sobre un trozo de viga, golpeando sobre sus cuatro caras, buscando una buena simetría. 00:03:05
Templamos el puntero introduciendo 10.000 metros en el agua, hasta que baje la incandescencia. 00:03:17
Después, fuera del agua, observamos como la punta pierde humedad y aumenta la temperatura, rápidamente, 00:03:30
y antes de que el tono violáceo del revenido llegue a la punta 00:03:35
la introducimos en un charquito de 5 milímetros de agua 00:03:39
donde permanecerá hasta enfriarse. 00:03:42
Aguzada la herramienta, le haremos el recocido. 00:04:06
Lo haremos dejándolas enfriar muy lentamente dentro de la fragua, hasta que se enfríe. 00:04:10
Le echaremos chamota refractaria para que enfríe más lentamente. 00:04:18
Recocida la herramienta, estará lo suficientemente blanda para limar y realizar los cortes de sierra que definirán los dientes de la gradina. 00:04:23
Trabajamos con el arco de sierra por las dos caras. 00:04:32
Y después suavizamos los cortes con una pequeña lima triangular. 00:04:36
El temple lo realizamos de la misma forma que con el puntero. 00:04:44
Introducimos un centímetro de agua aguantando hasta que baje la incandescencia. 00:04:52
Y fuera del agua, antes de que el violáceo del revenido llegue a la punta, la colocamos en un chartito de 5 milímetros hasta que se enfríe. 00:05:01
La gradina afilada ya está lista para trabajar. 00:05:11
Chau. 00:05:15
