Usos de la mesa superior de la ingletadora - Contenido educativo

Ajuste de pantalla

El ajuste de pantalla se aprecia al ver el vídeo en pantalla completa. Elige la presentación que más te guste:

Subido el 9 de mayo de 2016 por Ea lapalma madrid

136 visualizaciones

La mesa superior de corte de las ingletadoras puede ser usada para diferentes aplicaciones. En este vídeo el autor muestra alguna de ellas.

Más información Transcripción

Descargar la transcripción

Música 00:00:00

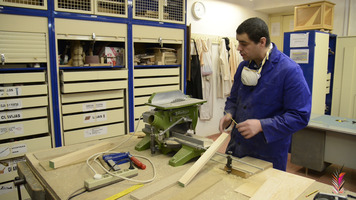

Buenos días, en este vídeo vamos a demostraros el uso de la ingletadora para tres trabajos diferentes. 00:00:00
En el primero, lo que vamos a realizar es, sobre un listón de madera, donde queremos hacer una pequeña moldura con nuestra fresadora, 00:00:40
vamos a darle una pequeña pasada en el disco para quitarle madera para que cuando pase la fresadora no tenga que trabajar con tanto hierro, 00:00:48
con lo cual el filo de la herramienta durará más tiempo, la máquina no trabajará más, con lo cual las escobillas se desgastarán más tarde. 00:00:55
En el segundo ejercicio que vamos a ver con esta misma máquina es, utilizando la mesa superior, es cortar pequeños tableros en un momento dado en el montaje de un mueble, en la vivienda o en el taller y necesitamos hacer pequeñas piezas, las sacaremos en paralelo y luego las espaldararemos en la parte inferior. 00:01:03
Utilizaremos contrachapado de 5 milímetros, un DM de 1 centímetro y un aglomerado de 16 milímetros 00:01:22
Para que veáis las distintas formas de colocar cada tablero en la máquina a la hora de cortar 00:01:33
Y por último vamos a realizar en uno de nuestros listones una pequeña canal 00:01:38
Para poder introducir nuestro listón, nuestra tablera que hemos cortado de contrachapado en el medio 00:01:44
Entonces, sin más que hablo, vamos a comenzar con el ejercicio de la fresadora 00:01:51
Antes de hacer la canal, vamos a hacer una pequeña incisión en el borde 00:01:57
Viendo el dibujo que nos forma para saber la cantidad de madera que tenemos que quitar en el disco 00:02:02
Una vez que hemos hecho la primera incisión en el palo 00:02:08
Ya vemos la cantidad de madera que vamos a necesitar quitar 00:02:17
para que la fresadora trabaje más a gusto, más suave y no nos dé tirones. 00:02:21
Vamos moviendo y como antes hemos marcado donde queremos quitar madera, 00:02:27
lo vamos aplicando y vemos la altura del disco. 00:02:36
El disco lo vas a ver desde el punto del lateral de la máquina. 00:02:41
Tenemos que subir el disco hasta aquí arriba. 00:02:46
Entonces, para bajar la plataforma y que pueda subir el disco, soltamos los dos tornillos 00:02:49
que tiene debajo sujetándolo y ahora mismo lo tenemos a la altura que queremos. 00:02:57
Vamos a medir la profundidad de la madera que vamos a tener que pasar por la guía lateral 00:03:08
y nos da tres y medio la medición, justo tres y medio. 00:03:17
Nos vamos a dar el primer corte en la ingletadora. 00:03:21
Nos ponemos la mascarilla, las brazas de protección, arrancamos la máquina. 00:03:24
Seguidamente, lo que vamos a hacer es quitar un pelín más de madera, 00:03:50
pero vamos a desplazar la guía un poquito más a la derecha para que no nos quede ese disorcito, 00:03:54
esta parte, esta ranura, con esa madera. 00:04:00
Lo que sí puede pasar es que astille la madera y salte esos pequeños. 00:04:03
Entonces le vamos a iluminar un poquito. 00:04:07
Volvemos a medir. 00:04:09
Y una vez que ya sabemos la medición, pues cogemos y desplazamos la guía lateral. 00:04:13
La desplazamos un poquito. 00:04:22
Y levantamos un poquito el disco. 00:04:23
Pero un poquito. 00:04:26
Y procedemos a pasar el palo. 00:04:29
Que se quede fijo. 00:04:35
Y ya no se nos mueve. 00:04:49
Un exceso de capas. 00:04:51
Arrancamos la máquina. 00:04:53
Ya tenemos nuestra moldura realizada, con lo cual esta parte del trabajo está terminado. 00:05:12
Ya pasaría a ser lijada y cortada en glete o en recto según las necesidades. Lo único que 00:05:19
hemos querido demostrar es que para que la empresa trabaje a gusto debemos de quitar 00:05:26
siempre un poquito de madera para que el filo de nuestra herramienta y el motor de nuestra 00:05:30
máquina dure más tiempo. El siguiente trabajo que vamos a hacer va a ser cortar lo que hemos dicho 00:05:35
al principio, tres tipos de tableros. Un contrachapado lo vamos a utilizar para el último ejercicio, 00:05:40
un trocito de DM de un centímetro, que es lo más habitual que utilizamos en el mundo 00:05:46
de la manistería, y luego el aglomerado, que lo utilizamos para embalar o hacer estructuras 00:05:51
que van a estar forradas. ¿Cuáles son las tres diferencias? Pues la densidad y el peso. 00:05:57
Entonces, a la hora de cortar, sí que tenemos que tener la distinta altura del disco cambiada. 00:06:04
Si vamos a trabajar 5 milímetros, trabajaremos con 5 milímetros y un poquito, porque es contra chapa, es madera. 00:06:10
Al ser de M, el siguiente corte que vamos a realizar, y es un centímetro, le daremos un poquito más de altura, 00:06:18
porque ya necesita desalojar mucho más el rim la máquina a la hora de cortar. 00:06:24
Y el tercero y último, que es el primero que vamos a trabajar siempre, es el aglomerado. 00:06:29
Es madera, pero es simplemente viruta prensada con un tipo de aglutinante 00:06:33
Y entonces sí que produce una, veréis, espero que se vea 00:06:39
Que sí que produce una pequeña nube más de polvo que el resto 00:06:45
Vamos a cortar primero el contrachapado 00:06:48
Con lo cual, cogemos el contrachapado 00:06:50
Veremos que sale mucho el diente, no es necesario tanto 00:06:54
Ahora vamos a subir el disco, vemos que no necesitamos 00:06:57
nos sale el disco más o menos el grueso del lápiz, no necesitamos tanto, aflojamos la 00:07:00
tuerca y subimos. Ponemos el lápiz y vemos que ahora ya nos sobra lápiz por encima del 00:07:06
diente. Fijamos los dos tornillos, en este caso esta máquina tiene dos tornillos, otras 00:07:14
máquinas tienen uno, y vamos a dar una medida aleatoria. Vamos a trabajar con una medida 00:07:20
7,5. Estas máquinas no suelen tener aquí una medición, otras sí, en este caso son 00:07:28
máquinas normalmente que no suelen tener, pero bueno, medimos desde el soporte lateral 00:07:41
hasta la entrada del diente, 7,5, es aleatorio, no es una medida que vayamos a utilizar. 00:07:47
¿Qué es importante a la hora de cortar aquí? 00:07:54
Que haya espacio para poder sujetar y apretar con la mano 00:07:57
Si en caso de que tuviéramos que cortar una pieza más estrecha 00:08:01
Sí que necesitaremos un empujador de madera 00:08:04
Un empujador de madera con una forma determinada 00:08:07
Para poder pinzar la pieza hacia la mesa 00:08:12
Y poder empezar con él y sin ningún tipo de riesgo para nuestra mano 00:08:16
En este caso vamos a utilizar la mano 00:08:21
en esta posición porque la distancia que hay es suficiente para poderla pasar sin ningún tipo de riesgo. 00:08:23
Ponemos la mascarilla, las gafas y vamos a dar el primer corte. 00:08:30
Seguidamente vamos a cortar el siguiente material que es el DM. Como hemos hecho antes tenemos que medir la altura del disco. 00:08:36
Igual que antes hemos puesto el lápiz de referencia y hemos dejado que el diente saliese menos que el tablero que hemos cortado 00:08:53
cortado, en este caso le dejamos más salida y si nos fijamos como referencia al lápiz 00:09:02
que hemos puesto antes, vemos que ahora todo el diente sale. Le ponemos la mascarilla, 00:09:07
le ponemos las gafas y ya tenemos nuestro maestro. Y ahora vamos a empezar a cortar 00:09:14
la última pieza del aglomerado. Antes hemos subido que el diente salga por encima del 00:09:33
tablero y en este caso vamos a levantar más el disco. ¿Por qué? Porque el aglomerado 00:09:41
necesita desalojar más. Primero, es más grueso y tendremos que levantar un poquito 00:09:47
más del diente, pero no mucho más. Primero, porque cuanto más disco es más posible de 00:09:52
tener cualquier percance y de esta manera hemos controlado la altura del disco. Levantamos 00:09:58
un poquito más del diente, ¿vale? Porque sí que necesitamos que desaloje. Es más 00:10:03
grueso y el disco necesita ir con más desalojo. Y si le damos justo la salida del diente, 00:10:08
al estar trabajando entre dos piezas, no desaloja lo suficientemente rápido, con lo cual vamos 00:10:15
a notar que le cuesta más. De esta manera va más liviana el trabajo. 00:10:20
Colocamos la mascarilla igual que antes, las gafas y la naranja. 00:10:24
Pues ya hemos visto la manera de colocar el disco para cortar tres materiales que se habitualizan 00:10:43
actualmente y vemos que son perfectos, que no tienen ningún tipo de variación. Se comporta 00:10:50
exactamente igual que una máquina grande estacionaria, simplemente que lo único que 00:11:00
tenemos que tener en cuenta es que los palos que vamos a trabajar son de dimensiones reducidas. 00:11:03
Ya vamos a realizar un tercer ejercicio, que es utilizando el contrachapao de 7,5 que hemos 00:11:09
cortado. Vamos a hacer sobre este listón una pequeña canal con la ingletadora para 00:11:15
poderlo introducir y que se quede a un ángulo de 90 grados. Lo primero que vamos a hacer 00:11:24
es colocar el soporte de la ingletadora con respecto al disco a dos centímetros y medio 00:11:30
que es lo que hemos determinado al azar. Dos centímetros y medio. Como no queremos 00:11:36
a atravesar todo el palo, vamos a subir la mesa para que el disco nos haga la incisión 00:11:44
a donde queramos, a la altura que queramos. ¿Cuánto le queremos introducir? ¿Medio 00:11:50
centímetro? Vale, utilizamos la escuadra y vemos la altura, 9 milímetros, perfecto. 00:11:56
donde entra el contrachapador y esto es todo el ejercicio para poder acanalar y utilizar 00:12:11
la ingletadora como si fuese una mesa de trabajo. Ya hemos realizado estos trabajos simples, 00:12:51
sencillos, demostrando que la ingletadora se puede sacar mucho más partido de lo que 00:12:57
en un principio nos imaginamos. Es una herramienta electroportátil que nos la podemos llevar 00:13:03
a cualquier sitio, trabajar con ella en cualquier lugar, muy práctica y muy necesaria. Espero 00:13:09
que os haya gustado este vídeo y que os sirva en principio las nociones básicas para trabajar 00:13:17
con ella de manera que no tengáis ningún tipo de susto ni percance. 00:13:23
