Explicación de los códigos de colores en las resistencias.

Entonces, tenemos los códigos de colores para las resistencias, en este caso con cuatro bandas, hay resistencias que vienen con cinco, sería muy parecido. 00:00:01

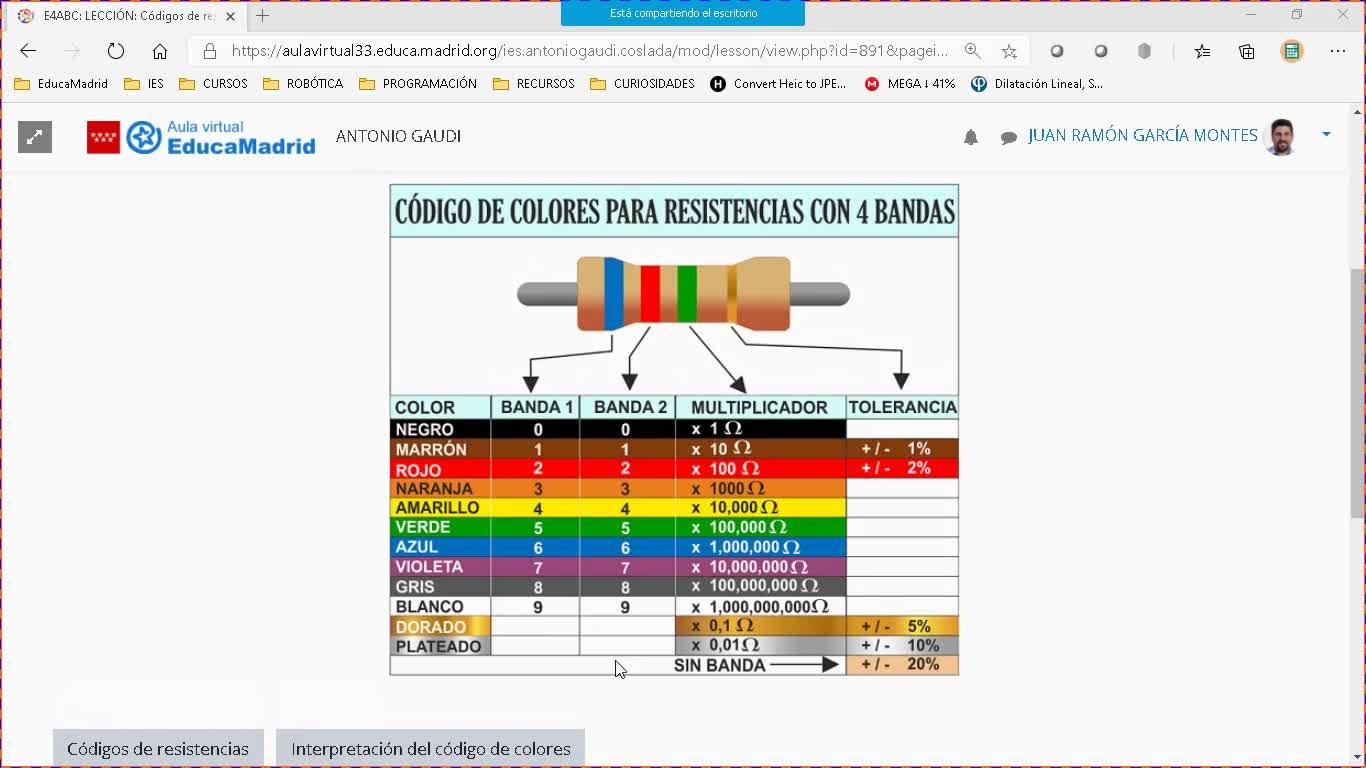

Vamos a vernos esta tabla, que os la daré yo, entonces no hace falta aprendérsela, aunque es muy facilita. 00:00:10

con lo cual vale pero bueno en cualquier caso cogemos esa resistencia que tenemos 00:00:16

ahí arriba que le ha puesto en la pizarra y como vamos a interpretar los colores lo primero 00:00:31

dejando apartado mejor dicho en la última 00:00:43

la siguiente es la del factor multiplicador y que para mí es el número de ceros, ese 00:00:46

lo voy a dejar aparte y me quedo con las franjas que me quedan, en este caso como son cuatro 00:01:19

me quedan dos, si tuviéramos una resistencia de cinco franjas, y estas dos que me quedan 00:01:23

son dígitos, son dígitos del valor de la resistencia, son números. Entonces, como 00:01:31

os he dicho, negro y marrón son los primeros, luego, ¿cuáles son los colores del arco 00:01:42

el rojo, y detrás, ¿cuáles habíamos dicho que venían? El gris y el blanco, ¿vale? Entonces, 00:01:50

aprenderse esta tabla no es tan complicado, y luego es simplemente poner al lado el dedo 00:02:21

0, 1, 2, 6, 7, 8 y 9. Y luego hay que saberse, plata y nada, que esto vale para las tolerantes, 00:02:27

y así bueno pues entonces como interpretamos los códigos de colores hemos dicho la última 00:02:52

farsa de la derecha la dejó apartada la siguiente también la dejó apartada y el caso son dos primero 00:03:14

es azul es un 6 62 vale ya tenemos los dígitos ahora nos viene la siguiente que hemos dejado 00:03:24

apartada 00:03:41

cuántos 00:03:45

1 2 3 4 y 5 00:03:50

y siempre se pone con el ciclo delante más o menos 00:03:58

más y menos a la vez con lo cual en este caso como es oro es un 5 por 1 00:04:04

y al final, eso sería el valor de esa resistencia en ohmios 00:04:10

¿vale? ya está, no tiene más 00:04:22

por lo tanto, eliminamos la coherencia 00:04:26

¿qué quiere decir esto? 00:04:34

que el valor promedio de mi resistencia va a ser este 00:04:38

6,2 mega ohmios 00:04:42

¿por qué mega? 00:04:55

¿eso qué quiere decir? 00:05:07

Quiere decir que esta resistencia va a tener un valor promedio de 6.200.000 ohmios, pero 00:05:16

realmente su valor puede fluctuar entre un valor máximo y un valor mínimo. 00:05:27

Es decir, el fabricante no me asegura que va a tener exactamente esto, sino que el fabricante 00:05:40

me dice que la resistencia va a estar en esta franja. Y esta franja va entre el 6, 2, 0, 0 y 3, que son los más, y el 6, 2, 0, 0, 1, 2 y 3, menos el 5. 00:05:46

Es que si el 10% es quitarle un 0, el 5% es la mitad. Es un truco. El 10% de esto es quitarle un 6, que es el 10%, me tendría que coger 620.000. 00:06:05

Y si es el 5, es la mitad de 620.000, que son 310.000, ¿vale? Entonces, 620.000 es el valor promedio, 620.000 más 310.000, ¿vale? Sería, lo voy a poner aquí arriba, el valor que me sale, 620.000 más 310.000 son 6.510.000 ohmios. 00:06:50

Ese sería la suma 00:07:20

310.000 a 620.000 00:07:21

5.390.000 00:07:28

Entonces, cuando yo os diga 00:07:36

¿Cuál es el valor promedio? 00:07:44

6.200.000 00:07:46

¿Cuál es el máximo? 00:07:48

6.510.000 00:07:51

Ya está 00:07:55

6,5 00:08:02

6,2 00:08:06

¿Lo veis o no? 00:08:09
