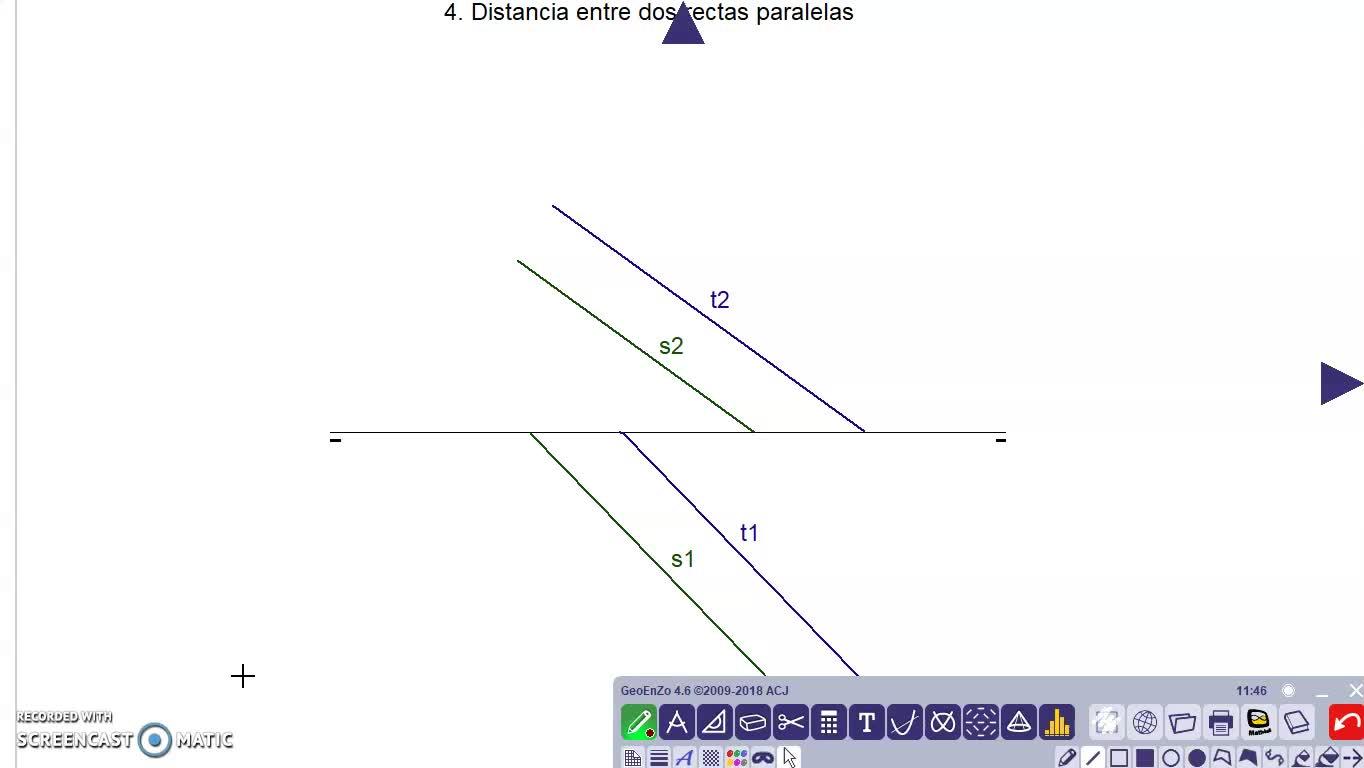

En este vídeo vamos a calcular la distancia entre dos rectas paralelas dibujadas en un sistema diérico.
00:00:00
Las dos rectas paralelas, tanto dos rectas o dos planos paralelos, sí que se ven directamente en el sistema diérico.
00:00:08
Por lo tanto, en las proyecciones verticales se verá el paralelismo y también se verá en las proyecciones horizontales de ambas rectas.
00:00:16
Lo que tendríamos que hacer para resolver este ejercicio es dibujar un plano perpendicular a estas dos rectas
00:00:24
y se podría dibujar directamente ya que la perpendicularidad entre plano y recta sí que se puede ver directamente.
00:00:31
Después dibujaríamos planos auxiliares, tanto uno que contenga la recta S como otro que contenga a la recta T.
00:00:40
Y todos estos planos entre sí darían rectas como intersección y de ahí sacaríamos los puntos para hallar la distancia entre estas dos rectas.
00:00:49
Vamos a empezar.
00:01:05
Empezaremos trazando este plano perpendicular a las dos rectas.
00:01:08
Y como hemos dicho antes, como se ve directamente la perpendicularidad, pues nada, directamente en un plano cualquiera,
00:01:14
que sea perpendicular a las dos rectas, dibujamos tanto su traza vertical como la horizontal,
00:01:21
la horizontal también perpendicular a las predicciones horizontales de la recta.
00:01:32
Esta es la traza horizontal del plano P1 y esta la traza vertical del plano,
00:01:37
y ambas son perpendiculares.
00:01:57
Lo vamos a asignar a esta espécula y lo vamos a dar a mí.
00:01:59
Tendríamos que prolongar esta recta y aquí se vería la perpendicularidad.
00:02:20
Ahora dibujaremos los planos, uno que contenga la recta T y otro la recta S.
00:02:26
Estos dos planes son auxiliares y para poder dibujar los que contengan a las rectas podemos echar mano a un plano de canto o a un plano vertical,
00:02:31
que los dos serían fáciles de dibujar.
00:02:40
En este caso voy a dibujar dos planos de acanto donde las trazas verticales se corresponden con las proyecciones verticales de la recta,
00:02:41
mientras que las trazas horizontales son perpendiculares a la línea inicial.
00:02:52
Vamos a dibujar uno en la recta T y otro en la recta S.
00:02:56
Por un lado tendríamos este plano de aquí y por otro vamos a dibujar otro que contenga a esta recta S.
00:03:01
Voy a prolongarlo también por arriba porque luego tiene que interseccionar con este plano P.
00:03:17
Por lo que tendríamos por aquí el plano O que contiene a la recta T y el plano Q que contiene a la recta S.
00:03:34
Ahora vamos a ver dónde interseccionan.
00:03:41
Pues vemos, dónde intersecciona el plano O con el plano P y este plano nos dará la recta T.
00:03:43
Los puntos claves de la recta serán este de aquí, que es el punto de intersección, y a su vez este de aquí.
00:03:51
Vale, pues vamos a nombrar estos puntos y vamos a unir.
00:04:17
Este sería el punto V2, bueno, el punto V, V2 y V1, y aquí tendríamos H1 y H2.
00:04:20
Unimos el 2 con el 2, que estaría siempre en esta misma recta, y el 1 con el 1 estaría aquí.
00:04:27
el punto de intersección
00:04:38
bueno, ahora lo veremos
00:04:45
vamos ahora a calcular la recta
00:04:48
que es la intersección entre el plano Q y el plano B
00:04:51
tendríamos este punto de intersección
00:04:54
entre las trazas verticales de los dos planos
00:04:58
y este punto de intersección
00:05:01
entre las trazas horizontales
00:05:07
vamos a nombrarlos y unimos
00:05:10
tendríamos el punto V
00:05:17
V2, V1 y el punto H, H1 y H2.
00:05:21
Unimos V2 con H2 que sería todo incluido en esta misma traza del plano Q o dentro del S2
00:05:25
y luego uniendo V1 con H1 tendríamos esa traza horizontal de la recta.
00:05:33
Por lo tanto vemos aquí que tenemos esta recta R, aquí tendríamos la R1
00:05:47
y aquí estaría la R2.
00:05:56
Y por otro lado aquí tendríamos la recta K, aquí tendríamos la K1
00:05:58
y aquí contenida en este plano Q y en esta recta S tendríamos la K2.
00:06:02
Ahora vamos a ver las intersecciones entre rectas.
00:06:08
Ahora veríamos las intersecciones.
00:06:11
Entonces en este caso la intersección de la recta R con la recta T.
00:06:13
Interseccionan en un punto que sería el recto de aquí.
00:06:17
Este punto de aquí que sería equivalente a este de arriba.
00:06:22
Entonces en este caso tendríamos este punto que lo he llamado A.
00:06:26
Después la intersección entre las rectas S y K nos darán en su proyección horizontal este punto de aquí
00:06:30
y en la proyección vertical estará por aquí, lo llamaré el punto E.
00:06:38
Por lo tanto tendríamos aquí este punto E.
00:06:43
La distancia entre las dos rectas sería la distancia que hay entre el punto A y el punto E.
00:06:45
Esta de aquí y esta de aquí.
00:06:53
Esta sería la distancia en proyecciones.
00:06:56
Y si quisiésemos ver la verdadera magnitud, tendríamos que cambiar esta recta a una horizontal o a una frontal.
00:06:59
Vamos a hacer el cambio.
00:07:08
Bueno, entonces lo que haré será convertir esta proyección, esta recta, en una recta horizontal.
00:07:09
Por lo tanto, este punto E2 me lo voy a llevar siempre a esta horizontal.
00:07:18
Para eso utilizo el compás y me lo llevaría sobre esto.
00:07:24
Por lo tanto, este punto E2, E2', sería el punto E2 girado.
00:07:31
Y aquí trazaríamos una vertical y para averiguar dónde está el punto E1', lo tendríamos justo aquí.
00:07:36
Este sería E1' y por lo tanto la distancia a verdadera magnitud sería la equivalente a este punto de aquí hasta A1.
00:07:45
Este sería el resultado del ejercicio.
00:07:57
