ASCENSOR AUTOMATIZADO PLC Y VARIADOR DE FRECUENCIA - Contenido educativo
Ajuste de pantallaEl ajuste de pantalla se aprecia al ver el vídeo en pantalla completa. Elige la presentación que más te guste:
CURSO 2020-2021

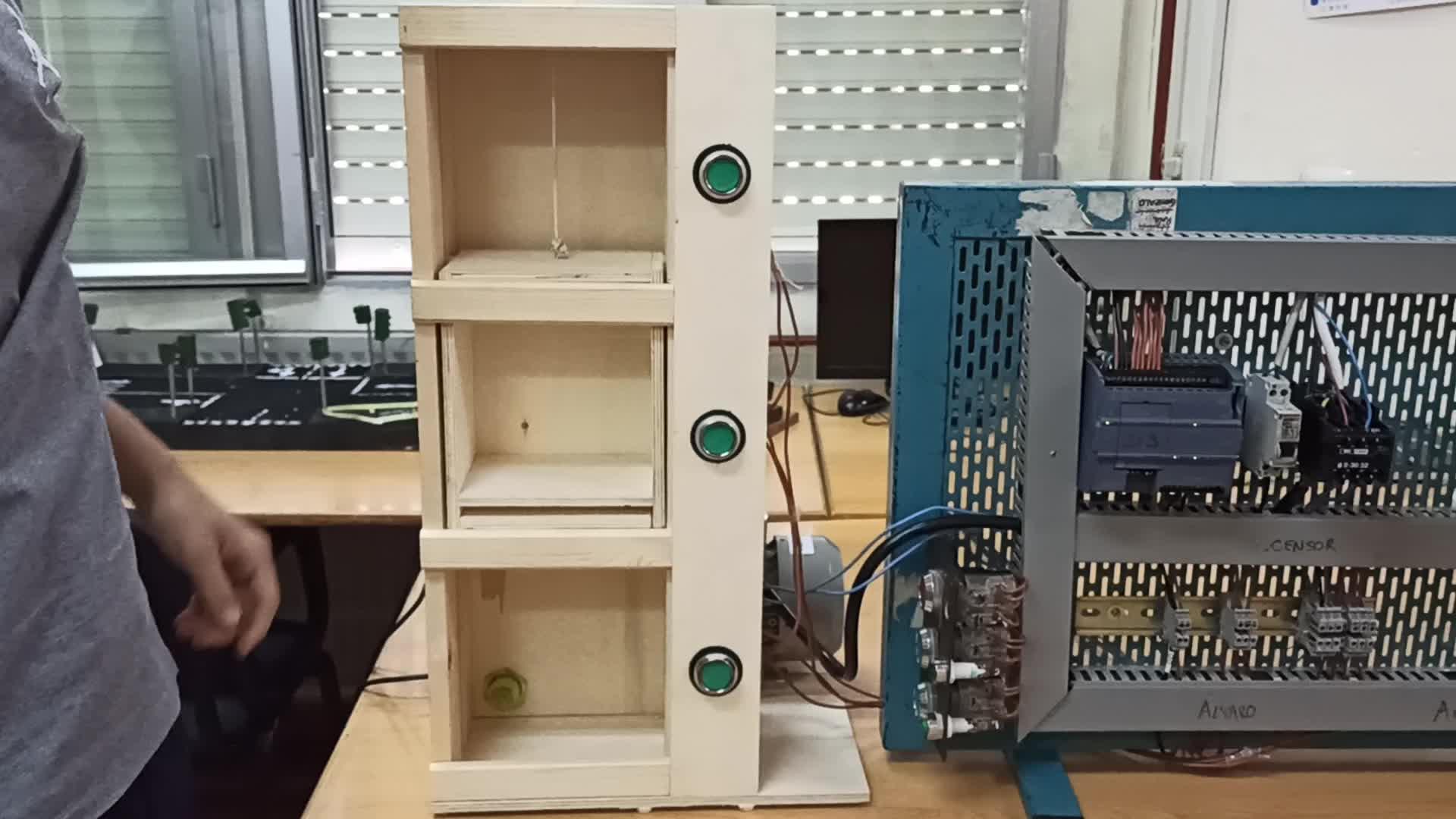

Esto es un proyecto de ascensor, aquí vemos el cuadro eléctrico y aquí la maqueta, que consta de tres pulsadores para cada planta y aquí tres sensores, el tercero, el segundo y el primero que está aquí detrás.
00:00:00
¿Sensor inductivo o capacitivo?
00:00:15
Son capacitivos, ¿vale? Vamos a ver el funcionamiento de esto.
00:00:17
Vale, muy bien.
00:00:24
Vamos a mirar que hay aquí un motor, ¿verdad?
00:00:34
Sí, es un motor trifásico que está controlado a través de un variador de frecuencia
00:00:38
que se alimenta con corriente alterna monofásica pero nos da una salida trifásica.
00:00:42
De esta forma, al usar el variador es más fácil regular la velocidad de la maqueta
00:00:48
para que el ascensor suba más despacio o vaya más rápido.
00:00:53
Ahora mismo aquí como podemos ver lo tenemos a una frecuencia de 20 Hz
00:00:56
y es a la velocidad a la que estamos subiendo.
00:01:00
Y bueno, todo esto está programado en TIA Portal a través de lenguaje ladder
00:01:03
Y ese programa lo hemos cargado en este automata
00:01:11
Y bueno, pues tenemos las tres entradas que son los pulsadores
00:01:14
Que tenemos tanto uno por planta como tres en el cuadro para hacer un control directo desde el cuadro
00:01:20
Que van conexionados en paralelo
00:01:26
Están en paralelo, claro
00:01:28
y luego tenemos los sensores que son capacitivos y bueno pues en la estructura hemos tenido que
00:01:30
poner detrás de la cabina una pieza para que al pasar la cabina la lea y detenga lo que es
00:01:37
la cabina en la planta correspondiente y bueno pues aquí hemos usado los dos relés del plc
00:01:45
Uno, para las funciones del variador
00:01:54
Que usa el voltaje del variador
00:01:58
Que son 10 voltios
00:02:03
Y como es muy poquito
00:02:05
No podemos usarlo también para alimentar el contactor
00:02:06
Que ahora explico lo que es
00:02:08
Y aquí tendríamos marcha izquierda y marcha derecha
00:02:09
Que son las entradas que tenemos aquí en el variador
00:02:12
Y va a ser el que gobierne al motor
00:02:15
De forma que luego aparte tenemos este contactor
00:02:19
que lo hemos usado en la otra salida relé, que esa va a 230 voltios en corriente alterna,
00:02:22
porque si no, los 10 voltios del variador no serían suficientes para alimentar el contactor.
00:02:28
Este contactor lo que nos va a hacer cuando esté activado es dar paso a la corriente al motor
00:02:33
y aparte interrumpirnos el frenado por inyección de corriente continua,
00:02:39
que lo hemos hecho a través de estas dos fuentes de alimentación en corriente continua
00:02:44
y vienen directas hasta el contactor
00:02:48
que con dos contactos normalmente cerrados
00:02:52
nos va a pasar a una de las bobinas del motor
00:02:54
y va a quedar el eje del rotor bloqueado
00:02:57
de esta forma si está por ejemplo en la planta 3
00:03:01
pues la cabina no va a caer por su propio peso
00:03:05
porque el eje del motor se ha bloqueado
00:03:10
y bueno por lo demás es todo un funcionamiento muy sencillo
00:03:13
hemos optado por usar el variador
00:03:17
por eso, por la comodidad del cableado
00:03:18
y a la hora
00:03:21
de regular velocidades y todo
00:03:23
que es mucho más fácil y cómodo
00:03:25
porque si no al caer
00:03:27
se iba muy rápido
00:03:28
si no hubiéramos usado el variador
00:03:31
y lo hubiéramos hecho con contactores
00:03:32
el motor daría todo o nada
00:03:34
entonces la maqueta saldría
00:03:37
despegada
00:03:39
y nada, pues eso sería todo
00:03:39
fue muy buen trabajo chicos
00:03:43
muy bien
00:03:45
Gracias.
00:03:46
