Taller 4 - Acotación en LibreCAD - Contenido educativo

Ajuste de pantalla

El ajuste de pantalla se aprecia al ver el vídeo en pantalla completa. Elige la presentación que más te guste:

Subido el 28 de enero de 2021 por Juan Ramã‼N G.

804 visualizaciones

Ejercicio en el que se expilca cómo hacer una réplica de un dibujo acotado en LibreCAD usando las medidas correctas y usando una capa para el dibujo y otra para las cotas.

Más información Transcripción

Descargar la transcripción

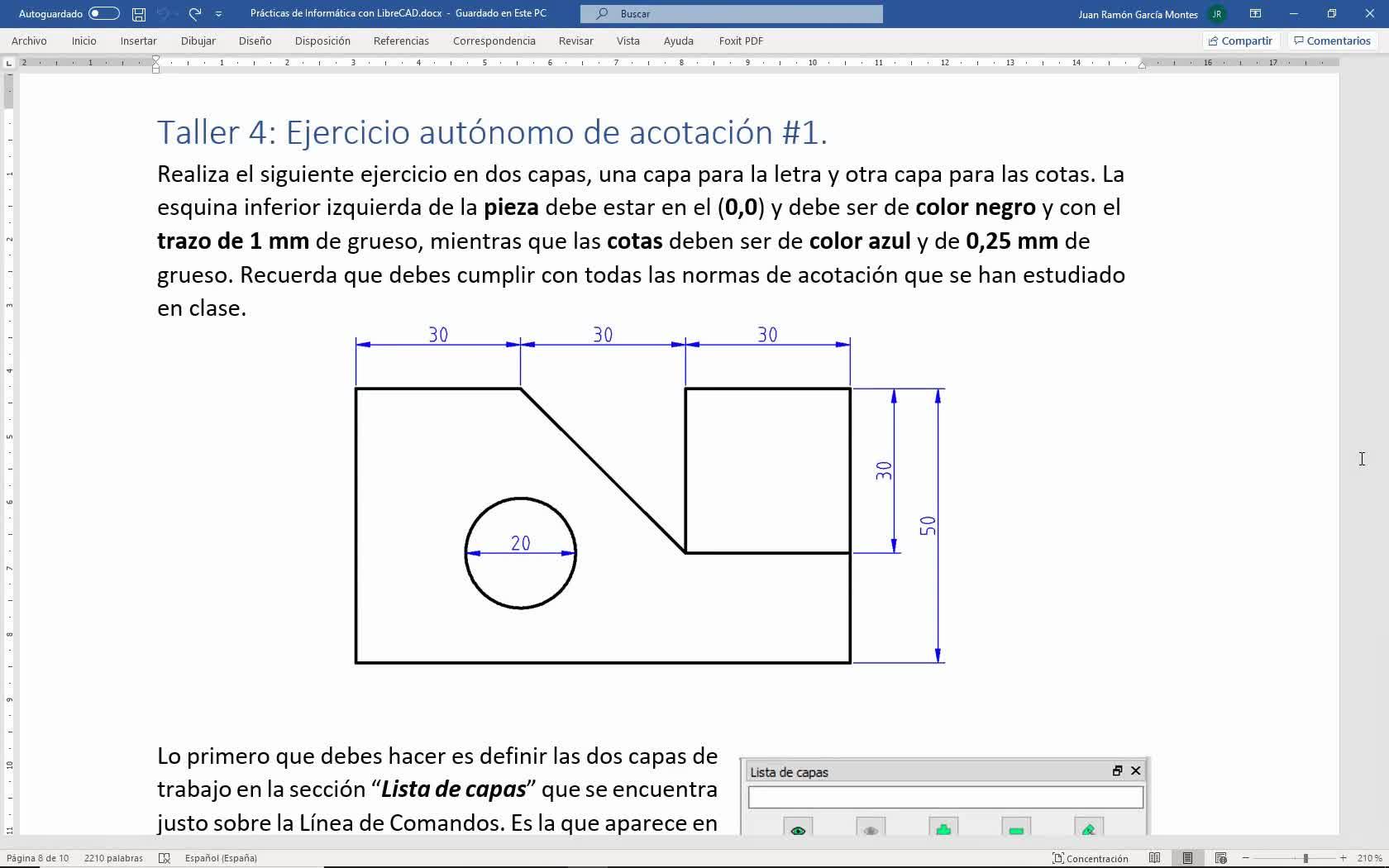

muy bien pues vamos a hacer este ejercicio que se nos pide replicar ese dibujo que tenemos en 00:00:01
la pantalla entonces este dibujo consta de una figura una pieza que está acotada las 00:00:07
cotas nos tenemos que fijar que son cotas sin decimales son estas medidas están en línea azul 00:00:17
finita y la pieza es la pieza que está en negro. Para ello lo primero que tenemos que hacer es 00:00:24
fijarnos en los datos y los datos nos dicen que la esquina inferior izquierda de la pieza tiene 00:00:33
que estar en el 0,0 por lo tanto este punto de aquí es las coordenadas 0,0 ya que esta es la 00:00:40
esquina inferior izquierda de la pieza. También me dice que la pieza ha de ser en color negro 00:00:48
y con trazo grueso de un milímetro y que las cotas tienen que ser en color azul y en 0.25. 00:00:54
Bueno, pues lo primero que vamos a hacer, como nos dice aquí, es crearnos dos capas. En la lista de 00:01:04
capas vamos a crearnos dos capas, una para dibujar lo que es la pieza y otro para dibujar lo que son 00:01:12
las líneas de cota y en esas dos capas vamos a poner en las características de la que corresponde 00:01:19
a la pieza, le vamos a decir que es color negro de un milímetro y en la que corresponde a las cotas 00:01:25
le vamos a decir que es color azul de 0.25. Si nos fijamos en la lista de capas ya vemos que tenemos 00:01:30
una capa definida. Vamos a irnos a nuestro programa de LibreCAD. Abrimos LibreCAD y aquí vemos que 00:01:36
automáticamente nos aparece en la lista de capas una capa que es la capa 0, tal como me indican en 00:01:46
las instrucciones. Entonces, antes de nada, cuando arrancamos el programa de LibreCAD, 00:01:51
¿qué tenemos que hacer siempre? Opciones, preferencias del dibujo actual, irnos a las 00:01:58
unidades y cambiarlas por milímetros aquí a mí me gusta utilizar en los 00:02:03
milímetros dos decimales pero luego como os he dicho nos hemos fijado que las 00:02:09
cotas no tienen decimales entonces ya lo voy a hacer y es directamente aquí en la 00:02:15
pestaña de cotas los decimales de las cotas se los voy a poner como 00:02:20
Eso quiere decir que no van a aparecer nada más que los números sin decimales. 00:02:29
Si quisiéramos un decimal, cogeríamos la siguiente opción, si quisiéramos dos decimales, la siguiente y así todas. 00:02:35
¿De acuerdo? Pues le damos a OK. 00:02:41
Y con esto ya fijamos que las preferencias de nuestro dibujo van a ser medidas en milímetros y además que las cotas van a aparecer sin decimales. 00:02:45
Ahora nos venimos a la lista de capas y vamos a definir lo que en las instrucciones nos indica como los colores y los gruesos de los trazos, 00:02:54
que eso lo vamos a hacer en las preferencias de las capas. 00:03:03
Si yo selecciono la capa correspondiente a la única que tengo ahora mismo, que es la que se llama capa de construcción, 00:03:07
que es la que se crea cuando abrimos el programa, cambiamos sus preferencias y en esas preferencias, en esos atributos, 00:03:14
yo le puedo decir qué color quiero, está en negro, perfecto, y el ancho le voy a poner un milímetro. 00:03:23
Ya lo tengo. Ok. Con esto tengo tinta negra, trazo de un milímetro. 00:03:31
Ahora voy a añadir con el botón más verde una segunda capa que le voy a llamar cotas. 00:03:37
Esta capa le llamo cotas porque me lo dicen las instrucciones. 00:03:44
Y en los atributos le cambiamos el ancho a 0,25 y el color le vamos a poner en color azul. 00:03:48
De momento se lo voy a poner en azul celeste para que lo veáis bien aquí en el dibujo, 00:03:59
luego le cambiaré a azul oscuro para que lo veáis bien en la vista de impresión. 00:04:02
Ahora mismo ya tengo dos capas definidas, son dos papeles que están puestos en el espacio de trabajo 00:04:08
y yo puedo pintar sobre uno de ellos o pintar sobre el otro y voy a ver siempre todo junto. 00:04:14
Vamos a ver entonces nuestra pieza. 00:04:22
Ahora nos enfrentamos al reto de dibujar la pieza. 00:04:25
Dibujar la pieza es muy fácil ya que tenemos las cotas. 00:04:27
Y lo que tenemos que fijarnos es que yo desde este punto para encontrar dónde está este punto 00:04:30
pues tengo que venir y mirar la distancia en horizontal y la distancia en vertical 00:04:38
ya que si lo pongo en coordenadas relativas este punto no va a haber desplazamiento en vertical 00:04:46
pero si en horizontal. ¿Cuánto hay en horizontal? 30, 60, 90. 00:04:54
Por lo tanto este punto va a ser el punto que está del 0,0 que es el primer punto que he dibujado 00:04:59
a 90 milímetros de distancia en horizontal y sin desplazamiento vertical. 00:05:04
Bueno y así voy a ir descubriendo todos y cada uno de los puntos de mi dibujo. 00:05:11
Lo voy a hacer sobre un espacio de trabajo como este donde he replicado la pieza. 00:05:15
Hemos visto que el primer punto es este y lo tenemos en el 0,0 absolutas para que me lo ponga exactamente en el origen de coordenadas 00:05:20
y este punto ya hemos visto que si lo pongo en relativas para que me haga referencia a este punto último que he dibujado 00:05:28
eran 90 en horizontal y 0 en vertical, bien, y este punto va a ser el punto B ya que el primero va a ser el punto A. 00:05:35
Vamos a ver este que será el tercero que hagamos que le vamos a llamar C, bueno pues si nos vamos a las instrucciones 00:05:46
veremos que desde este punto hasta este no hay desplazamiento en horizontal, pero sí que hay un desplazamiento vertical. 00:05:52
¿De cuánto? De 50. Lo tengo aquí indicado. Perfecto. Pues entonces, ¿cómo llegaré desde este, que es el último punto, hasta este? 00:05:59
Pues muy fácil. Coordinadas relativas, desplazamiento en horizontal, no hay, desplazamiento en vertical, 50. 00:06:07
vamos a ir al punto D, como vamos a hacerlo en relativas voy a ver cuánto me desplazo en X 00:06:14
30 hacia la izquierda y no hay desplazamiento en vertical, fijaros 00:06:23
si este es el eje X y este es el eje Y, el positivo del eje X es hacia la derecha 00:06:28
y el negativo del eje X es hacia la izquierda, el positivo del eje Y es hacia arriba 00:06:35
y el negativo sería hacia abajo. Por lo tanto, como yo ahora quiero ir 30 hacia la izquierda, 00:06:41
tengo que moverme menos 30 milímetros con respecto a este punto en X y no me tengo que mover en Y. 00:06:48
Bajamos a este punto, que es el punto E, pues lo mismo, coordenadas relativas. 00:06:58
En este caso vamos a 30 de distancia en vertical hacia abajo, desplazamiento en X0. 00:07:05
desplazamiento en y menos 30 vale ahora quiero hacer este punto de aquí 00:07:11
para hacerlo si me vengo a la derecha luego voy a tener que volver a la 00:07:18
izquierda para poder seguir tirando hacia arriba con lo cual primero voy a 00:07:21
hacer el punto f que será 30 hacia la derecha y sin desplazamiento vertical 00:07:25
y ahora tengo que volver al punto con lo cual el punto g es el mismo que el 00:07:35
punto E y será el menos 30, 0. Ahora desde el punto G nos vamos a este que será el 00:07:39
punto H, que será, fijaros, ahora hay desplazamiento en horizontal, para llegar 00:07:49
desde este punto hasta este tengo que primero desplazarme en horizontal y 00:07:56
luego en vertical. 30 hacia la izquierda y 30 hacia arriba, 30 hacia la izquierda 00:07:59
y 30 hacia arriba, el I tengo que desplazarme 30 hacia la izquierda y sin desplazamiento vertical 00:08:06
y por último desde el I para llegar al punto de inicio podemos hacer dos opciones o tecleamos C 00:08:16
para cerrar la figura en la línea de comandos o le volvemos a poner las coordenadas del punto inicial 00:08:24
0,0 en coordenadas absolutas para que vaya a esa posición y ya cerremos. 00:08:30
¿Y cómo hacemos la circunferencia? 00:08:37
Pues la circunferencia tenemos que conocer dónde está su centro y cuánto vale su radio. 00:08:39
¿Dónde está el centro de la circunferencia? 00:08:46
Pues fijaros, en el dibujo vemos que cae justo al final de la primera línea y a la altura de esta de aquí. 00:08:48
Por lo tanto, para llegar desde aquí, desde el origen a este punto, tendremos que desplazarnos en el eje X 30 milímetros. 00:08:59
Y en el eje vertical, ¿cuánto tenemos que desplazarnos? Pues este trozo de aquí, que son 50 menos este cacho de aquí, que son 30, me quedan en total 20. 00:09:11
Por lo tanto, para llegar desde el 0,0 al centro de la circunferencia, lo que tengo que hacer es desplazarme 30 hacia la derecha y 20 hacia arriba. 00:09:23
Bueno, pues lo voy a poner como ese es el origen absoluto, lo voy a poner en coordenadas absolutas en el 30,20. 00:09:32
Ese sería el centro. ¿Y cuánto vale el radio? 00:09:40
bueno pues si quitamos las líneas que acabamos de pintar fijaros que el radio eran 20 de diámetro 00:09:43
por lo tanto el radio serán 10 vale ya tengo todas las medidas de mi pieza ahora lo único que tengo 00:09:53
que hacer es irme al programa de libre cad e igual que hicimos el ejercicio anterior replicarlo así 00:09:59
que lo voy a hacer en un momento. Me vengo a LibreCAD, le ponemos el comando línea y empezamos a dibujar. 00:10:06
Primera coordenada absoluta, hemos dicho 0,0. Siguiente coordenada relativa, 90 en el eje X, 0 en el eje Y. 00:10:17
Siguiente coordenada era sin desplazamiento en el eje X, 50 en el eje vertical. Y ya veis que estoy mal 00:10:26
porque lo estoy dibujando en línea fina y en azul, y eso no es lo que quiero. 00:10:36
Por lo tanto, deshacemos, deshacemos y volvemos a empezar. 00:10:42
Primer punto, vamos a irnos a la capa correspondiente, que es la capa de la pieza, y empezamos a dibujar. 00:10:49
Primer punto, 0,0. 00:10:57
Siguiente punto, hemos dicho que era el arroba 90,0. 00:11:00
Siguiente punto, arroba 0,50. Fijaros que ahora ya sí voy bien porque voy en línea gruesa y en negro. Perfecto. 00:11:05
Seguimos. Siguiente punto, tenía que desplazarme 30 hacia la izquierda y no en vertical. 00:11:16
Siguiente punto, era no desplazamiento en X y menos 30 en vertical. 00:11:24
ahora teníamos que ir a la derecha y luego volver a la izquierda 00:11:29
por lo tanto, arroba 30 hacia la derecha y 0 en vertical 00:11:33
y ahora volvemos a la izquierda, menos 30 para ir a la izquierda, 0 00:11:39
y volvemos al mismo punto 00:11:44
ahora tenemos que hacer la diagonal que teníamos que desplazarnos 00:11:46
30 hacia la izquierda y 30 hacia arriba 00:11:50
por lo tanto la coordenada relativa, menos 30, 30 00:11:52
ahí la tienes 00:11:55
seguimos hacia la izquierda 30, por lo tanto menos 30,0 00:11:57
y ahora podemos cerrar con la C, que es lo que yo voy a hacer 00:12:03
o le ponemos las coordenadas 0,0 y ya la pieza queda perfectamente descrita 00:12:06
le voy a dar zoom a la pieza para verla más grande 00:12:12
y ahí la tenemos, nuestra pieza calcada a como está 00:12:16
Me falta la circunferencia, vamos a hacerla. Venimos a circunferencia, ¿cómo quiero hacerla? Con centro y radio. Pues elijo la opción de centro y radio. 00:12:23
Cuando elijo esa opción ya me está diciendo aquí, especifique el centro de la circunferencia y aquí en la parte de arriba puedo identificar el radio. 00:12:34
Entonces si yo pongo un radio de 30, veis que me sale una circunferencia muy grande y si le pongo un radio de 2, pues me sale una circunferencia muy chiquitita. 00:12:42
En mi caso el radio eran 10 milímetros con lo cual ya tengo el tamaño del radio y el centro que me lo está pidiendo aquí en la línea de comandos se lo voy a especificar donde estaba el centro en la coordenada absoluta 30 y en la coordenada vertical absoluta 20. 00:12:51
y ahí tendríamos la circunferencia donde su centro, que si os fijáis es el cuadrito rojo, está a la altura de la línea esta que habíamos dicho 00:13:10
y está a la altura del final de la esquinita esta. Perfecto, pues ya tengo mi pieza replicada al 100%. 00:13:21
Ahora vamos a hacer las cotas. Vamos a la capa de cotas que la hemos definido al principio para poder dibujar las cotas en el tamaño de línea que nos han pedido 00:13:28
y en el color que nos han pedido, ¿de acuerdo? Y además esto siempre hay que hacerlo así, hay que hacer las cotas en una capa independiente 00:13:38
para poder luego trabajar con ellas de forma independiente. Bueno, ¿y dónde se hacen las cotas? Pues venimos aquí al menú izquierdo 00:13:45
y en esta opción tenemos las cotas y ahí vamos a hacer una cota horizontal. Cuando yo hago una cota horizontal lo primero que me va a preguntar 00:13:53
dónde está el origen de la primera línea de extensión. 00:14:04
Ese va a ser la línea auxiliar que yo quiero dibujar para dibujar la cota. 00:14:09
Si os fijáis, vamos a volver un segundito a nuestro dibujo, 00:14:14
pues cuando yo quiero hacer una línea de cota, voy a pintarla en azul, 00:14:19
lo primero que hacemos es tirar dos líneas en vertical, 00:14:23
que serían las líneas auxiliares de cota, 00:14:30
y sobre ellas vamos a poner luego nuestra cota, ¿de acuerdo? 00:14:32
Entonces esto nos va a poner aquí una flechita, esto me va a poner aquí otra flechita 00:14:41
y aquí me va a poner la cota que en este caso serán 90, ¿vale? 00:14:49
Si quiero hacer esa cota, pues esta sería la forma de hacerla. 00:14:56
Esto es una línea auxiliar de cota, esto sería otra línea auxiliar de cota y cuando yo acoto en LibreCAD 00:14:59
lo primero que me va a decir es que le diga dónde colocamos la primera línea de cota, 00:15:07
dónde colocamos la segunda línea auxiliar de cota y después me va a preguntar por la distancia a la que colocamos esto 00:15:12
y yo para indicarle la distancia le haré referencia al último punto que le he indicado, que es este. 00:15:19
Vamos a verlo. Por lo tanto, le hemos dado la opción de dibujar cotas horizontales y ahora me está diciendo que le ponga donde empieza la primera línea de extensión o auxiliar y le voy a dar este punto. 00:15:27
Para asegurarme que le estoy eligiendo el punto correcto y que no me voy, voy a forzar con esta opción a las esquinas del dibujo para que ya directamente el cursor, veis que el cursor amarillo que antes cuando no lo tenía seleccionado bailaba, ahora se va a pegar a las esquinas de mi dibujo. 00:15:41
Con lo cual, ahora estoy en la esquina exacta y ahí hago clic y selecciono. 00:16:00
Y ahora me está preguntando por el origen de la segunda línea de extensión. 00:16:06
Bueno, pues me vengo al otro extremo y hago clic. 00:16:09
Y ahora me está preguntando por la localización de la línea de cota. 00:16:13
Aquí viene el truco. El último punto que yo he dibujado es este de aquí. 00:16:16
Si yo quiero decirle que lo quiero a 8 milímetros hacia abajo, ¿cómo se lo especificaré en coordenadas relativas? 00:16:20
Pues en el eje X no quiero desplazarme, pero en el eje vertical quiero hacerlo a 8 hacia abajo. Y ya tendríamos la cota construida y me pone automáticamente su medida en milímetros correcta. 00:16:27
pero esta cota no era la que yo tenía que dibujar, ¿verdad que no? 00:16:41
En este dibujo tenemos las cotas que yo quiero dibujar y veis, voy a quitar todo lo que he pintado alrededor para que lo veáis claro, 00:16:47
ahí lo tenéis, que son arriba tres cotas horizontales, después esta de aquí, después esta de aquí y el diámetro en horizontal. 00:16:57
Perfecto, pues venga, vamos a hacerlo así. 00:17:06
Es decir, que aquí yo le doy a la selección, selecciono mi línea de cota, le doy a la tecla de suprimir del teclado y automáticamente se borra, ¿vale? 00:17:09
Con la tecla supr. 00:17:18
Bien, vamos a hacer las cotas correctas que eran aquí arriba. 00:17:20
Bien, volvemos a elegir cotas horizontales, primer punto, segundo punto y ahora tengo que pintarlo hacia arriba. 00:17:23
pues vamos a especificar la localización son no quiero desplazamiento en horizontal y sí que 00:17:32
quiero 8 milímetros hacia arriba ya que el último punto si os fijáis el último punto que yo he 00:17:39
pintado es este que está aquí que está en el que tiene el círculo en rojo vale bueno pues entonces 00:17:45
le pongo arroba 0,8 para decirle que desde ese punto se vaya 8 milímetros hacia arriba y ahí 00:17:50
la tendría vamos a hacer la siguiente línea de cota que la siguiente línea de cota está alineada 00:17:57
con esta. El origen de la primera línea auxiliar de extensión, este. El origen de la segunda, este. 00:18:02
Y lo mismo que antes, desde el último punto que yo he hecho clic, que lo veis ahí que está indicado 00:18:12
con el circulín rojo y el aspa, pues le voy a poner 8 milímetros hacia arriba, 0,8 y entonces me voy 00:18:16
a la misma altura que la otra. Siguiente línea de cota, primera línea de extensión, empezará en esta 00:18:26
esquina, segunda línea de extensión empezará en esta esquina y ahora me tengo que ir a 8 milímetros 00:18:32
hacia arriba, pues la misma jugada, 0 en horizontal, 8 en vertical, ahí está. Y ahora vamos a hacer las de la 00:18:38
derecha. Las de la derecha, la primera está a 8 milímetros y la segunda va a estar al doble, a 16, 00:18:46
¿de acuerdo? Para dejar el espacio pertinente entre ellas. Por lo tanto, vamos a hacer la primera, 00:18:54
Seleccionamos la cota vertical, seleccionamos la esquinita de arriba, seleccionamos la esquinita aquí y ahora esa de 30 le vamos a poner que está, puesto que el punto último es el que está en el centro del lateral derecho, pues ahora la cota será 8 milímetros hacia la derecha coma 0 para que me vaya hacia la derecha. 00:19:00
Desde el último punto que yo he dibujado me viene 8 milímetros a la derecha, 0,8, perdón, 8,0 y entonces ya me la pinta. 00:19:24
Ahora vamos a coger desde esta esquina hasta la esquina de abajo y me lo voy a llevar, ya no son 8 sino que ahora son 16 hacia la derecha y 0 en vertical. 00:19:32
Bueno, ya tengo mi cota hecha. Fijaros que ya he conseguido replicar mis cotas de la parte exterior de la pieza. 00:19:46
Me queda el diámetro de mi circunferencia. Para eso venimos a diámetro, puesto que es el diámetro lo que voy a acotar, de una circunferencia, en el menú de cotas, un diámetro. 00:19:54
¿Qué me está preguntando? ¿Que le diga un arco o un círculo? Yo selecciono este círculo y fijaros que ahora me ha puesto el centro en rojo. 00:20:10
Eso quiere decir que la cota que yo le ponga la tengo que poner en función de ese punto. 00:20:23
Directamente, como lo tengo que se fije en los puntos importantes de mi pieza, 00:20:29
pues lo puedo poner a 45 grados o lo puedo poner ahí perfectamente alineado 00:20:34
y ya se me pega, se me fija a esa coordenada, con lo cual le doy clic y ya la tendría. 00:20:38
Bueno, y ya está. Ya tenemos la pieza replicada con todas sus cotas. 00:20:43
¿Qué ventaja tengo por haber utilizado estas dos capas? 00:20:48
que yo ahora puedo eliminar esta capa y quedarme solo con la pieza o puedo ponerla y ver las cotas. 00:20:51
También puedo coger, fijaros que ahora si yo le doy a la vista de impresión me queda como muy clarito, 00:20:57
pues para imprimirlo yo puedo coger en esta capa de cotas, seleccionar las propiedades y ponerle un color azul oscurillo 00:21:02
y ya me queda un color azul igual que el que hemos utilizado en el ejemplo de las prácticas. 00:21:09
Bueno, pues espero que os haya quedado claro cómo se afrontan este tipo de ejercicios 00:21:16
Insisto, lo primero es calcular, saber calcular los desplazamientos relativos para ir pintando todas las líneas 00:21:21
Y una vez que tengo mi pieza dibujada, lo que tengo que hacer es acotarla 00:21:30
Para eso elijo cada uno de los inicios de las dos líneas de extensión y la distancia a la que yo quiero poner 00:21:35
pero la distancia el truco lo difícil es que lo voy a hacer con respecto al último punto que yo 00:21:45
he seleccionado que en este caso será el origen de la segunda línea de extensión que yo haya 00:21:51
marcado ese será el último punto y yo el desplazamiento lo voy a poner respecto de ese 00:21:56
punto en vertical hacia abajo en este caso era por ejemplo 0 desplazamiento en horizontal menos 00:22:01
8 milímetros puesto que la distancia de las cotas siempre está a 8 milímetros que es lo que me dicen 00:22:07
las normas de acotación igual que las normas de acotación me indican que una circunferencia se 00:22:15
acota con su diámetro no con el radio como he hecho yo aquí de acuerdo bueno pues espero que 00:22:21
se haya quedado claro ahí tendríamos el dibujo terminado ya sólo nos quedaría archivo guardar 00:22:28
ponerle el nombre que en este caso en las prácticas por aquí os explica todo vale 00:22:34
todo lo que acabo de decir y aquí este 4 mi nombre y apellido pues en el nombre le pondremos de 4 00:22:42
guión juan ra garcía lo guardaré y ahora que haré archivo exportar 00:22:52
como una imagen export as image. Y lo mismo, mismo nombre pero en png y guardar. En el cuadro que sale 00:23:03
aceptamos los valores por defecto y ya tengo mi dibujo guardado y mi dibujo exportado. Tanto el 00:23:13
archivo de xf como el png lo subimos a la aula virtual y listo. Bueno, pues espero que haya 00:23:22
Ya ha quedado claro cómo se hacen los ejercicios de cotas y que no tengáis ningún problema a partir de ahora. 00:23:30
Valoración:
  • 1
  • 2
  • 3
  • 4
  • 5
Eres el primero. Inicia sesión para valorar el vídeo.
Idioma/s:
es
Autor/es:
JUAN RAMÓN GARCÍA MONTES
Subido por:
Juan Ramã‼N G.
Licencia:
Reconocimiento - No comercial - Sin obra derivada
Visualizaciones:
804
Fecha:
28 de enero de 2021 - 21:56
Visibilidad:
Público
Centro:
IES ANTONIO GAUDI
Duración:
23′ 39″
Relación de aspecto:
16:10 El estándar usado por los portátiles de 15,4" y algunos otros, es ancho como el 16:9.
Resolución:
1680x1050 píxeles
Tamaño:
70.16 MBytes

Del mismo autor…

Ver más del mismo autor

EducaMadrid, Plataforma Educativa de la Comunidad de Madrid

Plataforma Educativa EducaMadrid
