Explicaciones para que los alumnos trabajen con recursos.

Más información Transcripción

Descargar la transcripción

Hola chicos, como veis me sitúo en el aula virtual. 00:00:00
Después de dibujar nuestros planos del portarrollos de celo, 00:00:04
es el momento de dibujar nuestro objeto, nuestro diseño, 00:00:08
con apariencia de tres dimensiones. 00:00:13
Pero para ello tenemos que trabajar con perspectiva isométrica. 00:00:15
Como veis, vamos a trabajar durante dos semanas. 00:00:18
Mirad, este recurso es un recurso nuevo, se llama Página. 00:00:22
Si hacéis clic aquí en la página vais a entrar en otra página interior con un montón de recursos. 00:00:25
¿Veis? Aquí tengo un montón de recursos. 00:00:32
Bien, vamos a comenzar por el primero de ellos. Os lo voy a ir enseñando. 00:00:35
Este recurso a mí me gusta mucho porque nos ayuda a relacionar las vistas con la perspectiva isométrica. 00:00:39
Vais a tener un montón de opciones. 00:00:47

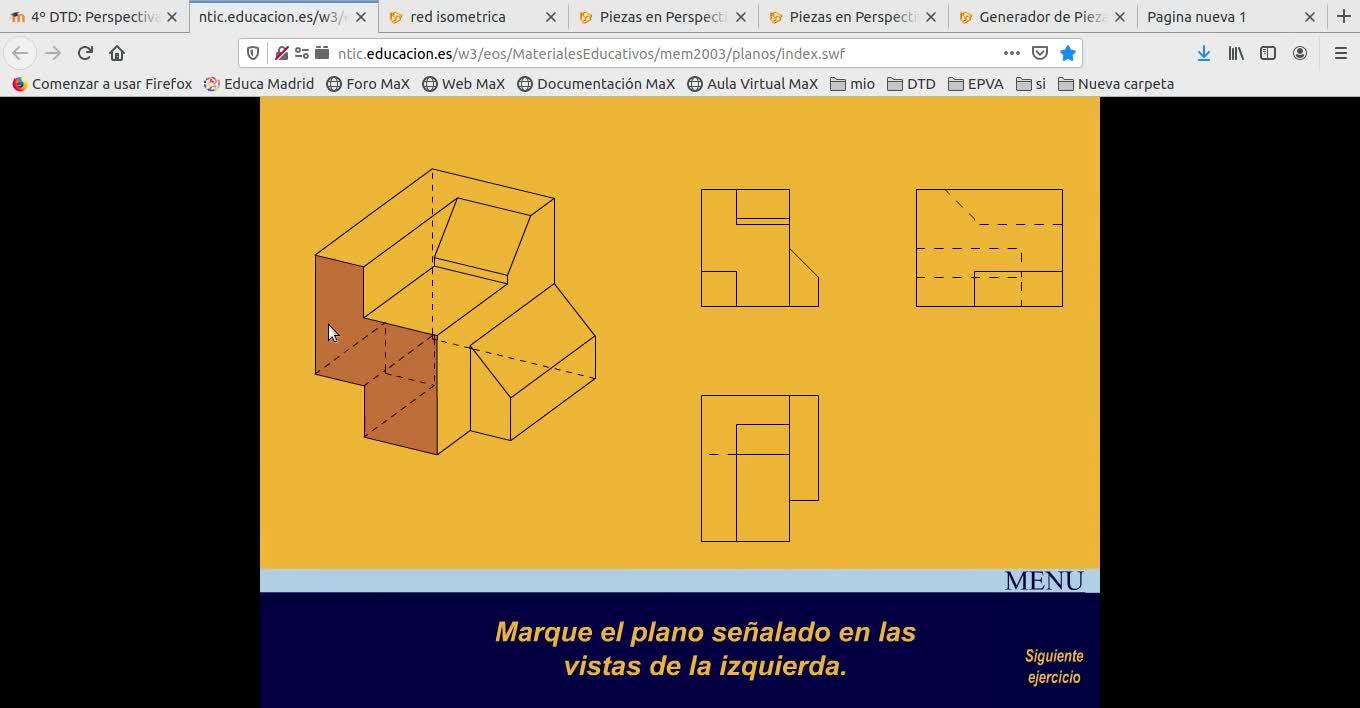

Es un recurso interactivo, como veis, muy chulo y a mí particularmente me gusta este, descubre el plano señalado. Mirad lo que hace, de repente van a aparecer las vistas, pero también va a aparecer la pieza y lo que dice es, oye, este plano que está aquí coloreado, ¿esto dónde estaría dibujado en las vistas? Pues evidentemente aquí. 00:00:49
Ahora me dice, ¿y este otro? ¿Dónde está? Pues aquí. ¿Y ese? Pues a ver, ¿dónde está? Aquí. ¿Vale? Vais a ir trabajando y haciendo muchas piezas porque si clicáis aquí, pues tenéis por ahí el siguiente ejercicio que se despliega. 00:01:14
Mucho ánimo y hay que trabajar 00:01:30
Más 00:01:33
Bueno, si nos vamos al segundo recurso 00:01:34
Este también es muy bonito 00:01:36
Este es este recurso 00:01:39
Bueno, tenéis muchas pestañas 00:01:41
A mí en concreto me gusta esta 00:01:42
Para que trabajéis piezas 00:01:44
Y dentro de la de piezas 00:01:46
Aparecen como dos bolitas aquí 00:01:48
¿Vale? 00:01:51
Y este, reconstrucción de la pieza a partir de las vistas 00:01:51
Que es lo que queremos hacer 00:01:54
Fijaos que cantidad de modelos tenéis 00:01:56
Muchísimos modelos 00:01:58
Bien, nos aparecen las vistas, veis que son vistas interactivas, aquí aparecen los ejes, ejes isométricos a 120 grados, simulan las tres direcciones del espacio, alto, ancho y fondo. 00:01:59
sobre estos planos vamos a ir dibujando nuestra planta fijaos la planta se sitúa ahí la colocamos 00:02:13
este dibujo está aquí colocado origen 0 de coordenadas ancho fondo vale ahí tenemos y 00:02:21
ahora lo que hacemos es colocar el alzado sobre esa pared vertical vamos a colocar el perfil bien 00:02:30
una vez que tenemos esto que sería la forma de empezar a trabajar comenzamos a dar volúmenes 00:02:36
Fijaos qué bonito, clicas y te van apareciendo los sucesivos volúmenes, para que entendamos cómo tenemos que ir representando con apariencia de tres dimensiones sobre dos dimensiones, porque nuestra pantalla del ordenador son dos dimensiones. 00:02:42
Sin embargo, vamos completando y fijaos que conseguimos la apariencia de realidad. 00:02:59
Este recurso es muy bonito, haced todas las piezas porque os va a gustar muchísimo. 00:03:06
Seguimos avanzando. Ahora tenemos el generador de piezas. Este recurso os permite dibujar por medio de un módulo que es un cubo vuestras propias piezas. Vais poniendo piezas como queráis, por donde queráis y lo que estáis haciendo es construir vosotros vuestra pieza. 00:03:10
cuando le dais aquí a probar ejercicio 00:03:31
de repente os ha generado vuestra perspectiva 00:03:34
que además es interactiva 00:03:36
podéis moverla 00:03:38
y aquí al lado vuestra perspectiva 00:03:39
para que dibujéis las vistas 00:03:42
un recurso precioso también 00:03:44
seguimos porque tenemos más 00:03:47
bien, ahora 00:03:49
para los que no dominéis muy bien esto de hacer perspectivas 00:03:50
porque yo entiendo que a lo largo de los años 00:03:54
no solamente en dibujo sino también en tecnología 00:03:57
habéis hecho piezas 00:03:59
Tenéis estos recursos que quizás sean un poquito más sencillitos 00:04:00
Pero no por eso menos interesantes 00:04:03
Son dos recursos 00:04:05
Uno, para dibujar en perspectiva 00:04:07
Pero coloreando, ¿vale? 00:04:10
Vais a ir coloreando con un bote de relleno 00:04:12
Y tenéis un montón de modelos para hacer 00:04:15
O bien, también, este otro 00:04:19
Perdón, este otro en el que no rellenáis 00:04:22
Sino que dibujáis con línea 00:04:25
Bueno, pues los dos son sencillitos 00:04:27
Lo mismo incluso ya lo habéis hecho también en tecnología, pero no está de más que repaséis. 00:04:29
¿Qué es este recurso que aparece aquí? 00:04:35
Bueno, pues se trata de una red de triángulos equiláteros isométrica, 00:04:37
significa que todas estas líneas están a 120 grados, 00:04:41
y vosotros fácilmente podéis dibujar vuestras piezas. 00:04:45
Truco. 00:04:51
Bien, para simular la tapa de arriba elegid un color, pintad un triángulo, 00:04:52
Y pintáis el que está al lado, pero no unido por el pico, unido como por la base 00:04:58
Con eso simuláis planos tipo mesa 00:05:04
Ahora, si queréis dibujar planos, paredes, paredes por ejemplo de la derecha 00:05:09
Bueno, pues pintáis un triángulo que apunte a la derecha 00:05:17
Y inmediatamente pintáis el que está encima 00:05:21
Observad, pinto un triángulo que apunta a la derecha y el que está encima 00:05:25
Un triángulo que apunta a la derecha y el que está encima 00:05:30
Un triángulo que apunta a la derecha y el que está encima 00:05:32
Y eso me permite dibujar planos verticales a la derecha 00:05:34
¿Cuál será el truco para hacer planos verticales a la izquierda? 00:05:39
Cojo un triángulo que apunte a la izquierda y pongo inmediatamente el que está encima 00:05:43
Un triángulo que apunte a la izquierda y pongo inmediatamente el que está encima 00:05:48
Si jugáis con estos trucos tan sencillos vais a poder hacer con colores cualquier diseño 00:05:52
Mirad, voy a completar yo este para que veáis como rápidamente podemos hacer lo que queráis 00:06:02
Este se me ha colado, ahí está juguetón esto 00:06:11
Bueno, pues veis, vamos completando, completando, completando 00:06:16
Me faltaría ahí una fila de amarillos 00:06:20
Y podéis también, si queréis, ponerle escalones, otras cosas. En fin, ya vuestra imaginación es el límite. Vosotros vais viendo cómo queréis dibujar, cómo queréis hacer. Es muy rápida y muy bonita. Nos faltaría aquí una fila de amarillos, ¿vale? 00:06:22
Bueno, bien, pues, ¿qué más tenemos? Por último, una hoja de papel para imprimir y hacer tu diseño. ¿Qué diseño? Pues, evidentemente, el de vuestro portarrollos de celo. 00:06:45
Bien, me vais a preguntar, ¿y qué pasa si tenemos algo curvo? 00:07:02
Bueno, pues a ver, cualquier circunferencia se mete en un cuadrado. 00:07:09
Lo que tenéis que hacer es dibujar el cuadrado y luego encajar la curva. 00:07:15
Os voy a poner un vídeo sobre cómo encajar las curvas en perspectiva isométrica. 00:07:22
Pues nada, ahora os toca a vosotros 00:07:31
