Utiliza el sensor de reconocimiento de color de Nezha programando con MakeCode

Descargar la transcripción

Cuatro minutos con Félix. Programación, tecnología, robótica, aulas virtuales, actividades y recursos para trabajar en primaria. 00:00:00

Hola, vamos a hacer un pequeñito videotutorial. Estamos trabajando con la placa microbit, programando con MakeCode y utilizando NESA. 00:00:10

NESA la verdad que tiene muchas extensiones. Lo primero que tenemos que hacer, no estamos usando los motores, pero sí estamos usando PlanetX, que son los sensores. 00:00:18

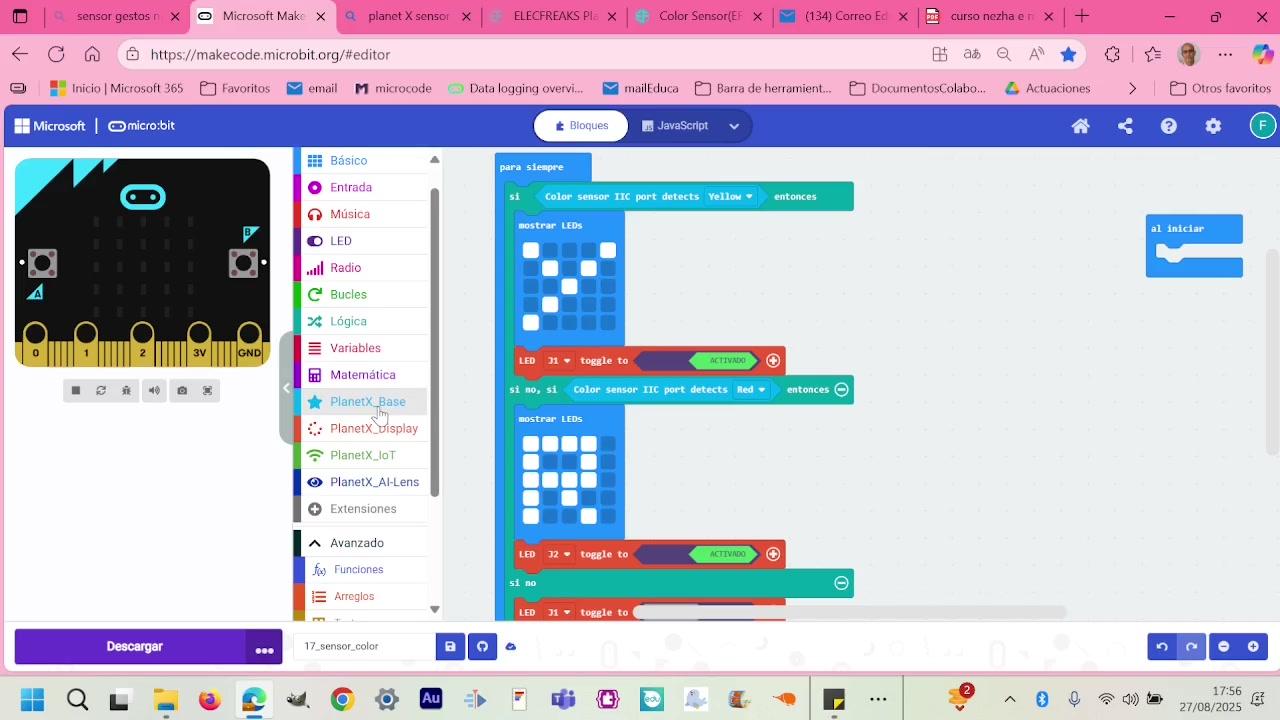

En este caso nos hemos ido al sensor de color, tenemos que irnos a los sensores, en este caso al color azul y sabemos que estos se conectan no en la parte roja sino en la parte azul y aquí tenemos color sensor 2C, detecta y tenemos aquí los colores rojo, verde, azul, cian, magenta, amarillo y blanco. 00:00:27

Entonces hemos hecho un dispositivo donde tenemos que si detectamos ese color, el amarillo, nos va a mostrar la placa, la Y de yellow y nos hemos ido al display. 00:00:51

En display tenemos la luz LED y se enciende la luz amarilla. 00:01:04

Si no y detecta el color rojo, pues escribe la letra R y en otro puerto se activa la luz roja. 00:01:09

Pero si no está detectando ni amarillo ni rojo, lo que hace es que están apagadas las luces LED y borra la pantalla. 00:01:20

Y la verdad que funciona estupendísimamente. 00:01:29

Muy sencillo, tenemos que utilizar estos bloques de lógica. 00:01:32

Este sí, si no, pero cuando nosotros lo utilizamos, aquí nos sale. 00:01:36

Vamos a ponerlo en el más grande para que se vea. 00:01:42

aquí, aunque no tenga mucho sentido 00:01:46

si verdadero se enciende este 00:01:49

si no, vemos que tenemos aquí un menos 00:01:51

pero tenemos aquí otro más 00:01:53

donde podemos poner estos bloques 00:01:55

aquí pondríamos, por ejemplo, el color rojo 00:01:57

aquí pondríamos, por ejemplo, el color amarillo 00:02:03

y que ocurriera pues algo 00:02:07

pues como lo tenemos en el J1, en el J2 00:02:08

y luego este 00:02:12

Si no, pues lo que haríamos es que los tendríamos apagados. 00:02:13

Activado, activado, desactivado, desactivado. 00:02:20

Pero sí que tenemos que tener en cuenta eso. 00:02:24

Tenemos que tener en cuenta que cuando cogemos un bloque de lógica, 00:02:27

nos sale el sí, sí, no, el sí, sí, no, 00:02:31

pero dando aquí nos dice o nos sale otro sí, no, sí, 00:02:34

y aquí ya podemos meter estos bloques hexagonales. 00:02:39

Bueno, la verdad que funciona muy bien. Vamos a ver cómo quedaría en la realidad. 00:02:41

Tenemos dos LEDs, el rojo y el amarillo, que cuando pasamos el color rojo por el detector, 00:02:48

se enciende la luz y la placa escribe la R. 00:02:55

Vamos a probar con el amarillo. Con el amarillo, ahí, se enciende la luz amarilla. 00:02:59

Cuando yo paso mi mano, pues sí, la detecta como si fuera roja. 00:03:07

bueno pues algo que he tomado el sol mucho este verano ahí le pasamos el rojo lo detecta lo 00:03:11

pasamos la verdad que para iniciarse con los sensores de colores y llevando unas tarjetas 00:03:19

de colores bien definidos funciona estupendísimamente si le pasamos si le pasamos 00:03:26

el color blanco no lo detecta porque no lo hemos programado y la estructura pues muy sencilla hemos 00:03:33

usado una barra horizontal para tener nuestro sensor, que vemos ahí que tiene esas dos 00:03:40

luces, y luego otra barra horizontal para sujetar los leds. ¿A qué lo hemos sujetado? 00:03:46

Pues a la barra vertical que siempre solemos usar utilizando esos codos, los dos codos 00:03:53

para sujetarlo a la placa y los dos codos que convierten la vertical en horizontal, 00:03:59

Pues una horizontal para sujetar el sensor 00:04:06

Y otra horizontal para sujetar los LED 00:04:09

La verdad que funciona estupendísimamente 00:04:13

Mira, detecta perfectamente 00:04:16

Y si no hay nada 00:04:19

Lo único pues lo de mi mano 00:04:21

Que detecta mi mano como si fuera roja 00:04:23

Pero luego la parte de abajo que es blanca 00:04:26

Pues no la detecta 00:04:29

Bueno, pues espero que le veáis utilidad 00:04:30

Muchas gracias 00:04:32
