Sesión 03 / 2022 - Parte 02 - Antena APC220 -CanSat, lanza tu satélite al espacio. - Contenido educativo

Ajuste de pantalla

El ajuste de pantalla se aprecia al ver el vídeo en pantalla completa. Elige la presentación que más te guste:

Subido el 17 de enero de 2022 por Innovacion

175 visualizaciones

Más información Transcripción

Descargar la transcripción

el disculpa y hay alguna rotulación es que yo voy súper atrás que me desconecte hay alguna 00:00:05
rotulación aquí en el transmisor y tal de lo que es cada uno de los puertos o hay que mirarlo en 00:00:10
la especificación en el transmisor sí sí aquí pues eso sí ahora tienes hay un transmisor claro 00:00:15
aparece detrás hay rotulación hay es que los que somos mayores ya estamos y sí claro pero 00:00:23
A ver, aparece aquí. 00:00:28
Ya has dicho que... 00:00:32
No sé si lo ves, pero aparece ahí escrito. 00:00:33
Ahora mismo, como has empezado a hablar, Diego, justo me ha aparecido 00:00:35
el que en la pantalla, ¿ves? 00:00:37
Ah, perdona. 00:00:39
¿Me lo enseñas? 00:00:40
¿Me lo señalas? 00:00:41
Sí, sí, claro, claro. 00:00:42
Con el boli o con lo que sea. 00:00:43
Ah, claro, es que yo... 00:00:45
Aquí aparece, tiene que aparecer justo debajo de los pines. 00:00:46
Tiene que aparecer un nombre. 00:00:53
Vale, pues nada, debe ser tan miserablemente pequeño. 00:00:55
vale, vale, ya estoy viendo ahí los brillos 00:00:58
esto se debe a mis ojos incapaces 00:01:00
es lo que hay, vale 00:01:02
hazle una foto 00:01:03
lo suelo hacer con el móvil ampliando 00:01:05
vale, guay, muchas gracias 00:01:07
además aquí viene escrito 00:01:09
en doradillo 00:01:12
y como el fondo es amarillo 00:01:13
pues así es la cosa, gracias 00:01:15
¿había alguna otra duda por ahí? 00:01:18
que no tengo nada conectado 00:01:22
a la protoboard 00:01:24
vale, vale, ahora tengo conectado 00:01:25
el arduino a mi ordenador 00:01:27
y el transmisor 00:01:29
y el transmisor 00:01:32
el GND 00:01:38
lo tengo con este GND 00:01:40
entonces tengo los pines 00:01:43
GND 13, 12, 11, 10, 9 y 8 00:01:45
y abro el APC Conf 00:01:49
que lo tenéis en vuestra cartita 00:01:55
El AP se concluye 00:01:56
Hay otro grito por ahí 00:02:04
Alguien me va a escuchar 00:02:06
Y me andará 00:02:08
Disculpad, creo que me habéis oído mal 00:02:09
No, da igual 00:02:14
Normalmente 00:02:15
Maldigo con el 00:02:17
Micrófono mutado 00:02:19
No se da igual si no pasa nada 00:02:21
Vale, bien visto todo 00:02:23
este programa en la PC 00:02:27
y en este programa 00:02:28
va a configurar la 00:02:34
frecuencia de mis módulos 00:02:36
lo primero que vamos a hacer es leer 00:02:38
porque yo hasta que sepa 00:02:43
que tengo cuando 00:02:46
puedo cambiar, entonces primero 00:02:47
voy a leer 00:02:49
y luego ya si quiero cambio 00:02:52
y ya está 00:02:53
bien, así empieza 00:02:55
el reto de la línea 00:02:57
disculpa, yo te oigo fatal 00:02:59
no sé si 00:03:07
yo creo que te separas Selena del micrófono 00:03:08
o algo 00:03:12
me separo para ver la 00:03:12
para ver la pantalla 00:03:13
me escucháis bien ahora? 00:03:16
sí 00:03:19
vale, pues 00:03:19
bueno, repito 00:03:23

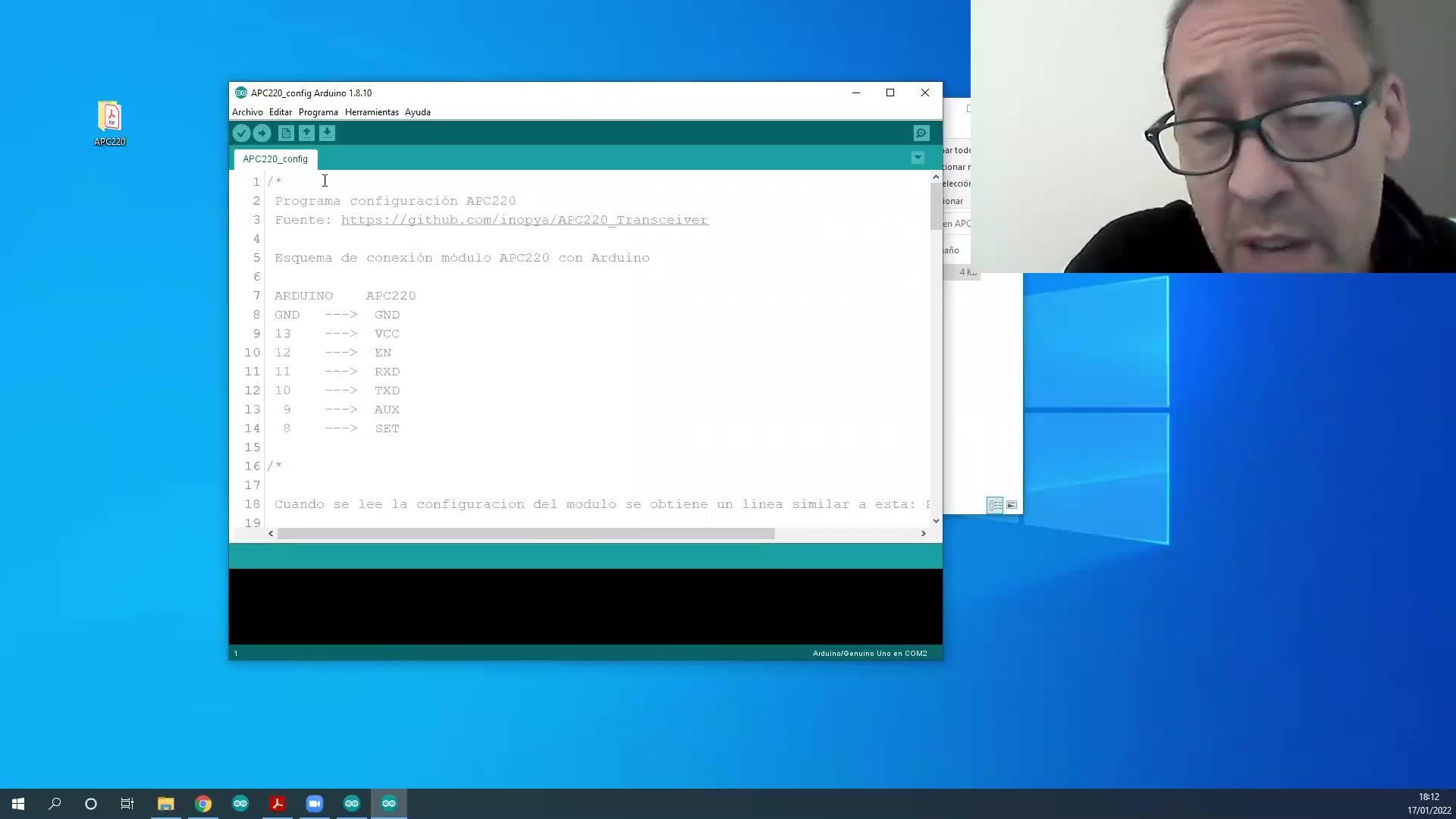

aquí tenemos, empieza definiendo 00:03:25
las variables de la librería 00:03:28
tenemos los pines 00:03:30
3, 0, 11, 11, 10, 9, 8 00:03:31
y GND 00:03:33
aquí 00:03:36
define los pines, si son de salida o de entrada 00:03:39
tampoco nos interesa mucho entrar aquí 00:03:42
en esta programación 00:03:43
lo que me interesa es 00:03:45
que yo aquí en el setup 00:03:47
voy a llamar a dos funciones 00:03:49
a write config 00:03:52
y a read config 00:03:53
o sea, escribir 00:03:57
configuración y leer 00:03:58
configuración. Como veis yo esto 00:04:00
lo he comentado. No sé si en vuestro 00:04:02
programa esto se ha comentado, pero si no 00:04:04
lo que tenéis que hacer para no 00:04:06
escribir es 00:04:08
añadir dos barras 00:04:10
delante. 00:04:12
Y entonces yo voy a leer 00:04:17
mi configuración. 00:04:18
Porque aquí en el void loop 00:04:21
no hago nada. 00:04:22
La función writeConfig 00:04:24
no la llamo en mi programa. 00:04:27
Y voy directamente 00:04:29
a voidRig. 00:04:30
Que es una función que me va a leer la configuración que tiene mi módulo de radio. 00:04:32
Así que yo voy a cargar este programa. 00:04:39
A arruinio. 00:04:42
Subido. 00:04:53
Abro mi puerto serie. 00:04:55
Y aquí aparece para 4330003930. 00:05:03
Lo que significa en esos números. 00:05:10
Por favor, en actual, esos números. 00:05:13
Aparece en la descripción del programa. 00:05:15
La respuesta que se obtiene es para 6 números y luego otros 4 separados. 00:05:17
El primer número es la frecuencia de trabajo del número. 00:05:30
Yo estoy trabajando a 433 MHz, porque está expresada en kHz, son 433.000 kHz. 00:05:34
y mi frecuencia la puedo cambiar 00:05:46
desde 418 MHz 00:05:58
a 455 00:06:00
y no tiene por qué ser 00:06:01
un número entero 00:06:04
como aquí pone 00:06:05
415,370 00:06:07
no tiene por qué ser 00:06:10
000 00:06:11
el segundo número 00:06:13
el 3 00:06:15
es la velocidad de transmisión 00:06:16
yo tengo 00:06:19
un 3, el 1 son 00:06:21
2400, el 2 son 00:06:23
4800 00:06:26
el 3 9600 00:06:27
y el 4 19200 00:06:29
yo tengo un 3, entonces estoy emitiendo 00:06:31
a 9600 00:06:34
esto es importante tenerlo en cuenta 00:06:36
para configurar mi puerto serial 00:06:39
cuando yo le doy 00:06:41
aquí a audio, puedo cambiarlo 00:06:43
a 9600 para poder verlo 00:06:45
La siguiente, tengo un 9, la potencia 0 son 1.200, 00:06:47
perdón, aquí no apareció, el 9 es la potencia de 0 a 9, 00:07:00
y 9 es la mayor potencia, o sea que estoy transmitiendo lo más fuerte que puedo. 00:07:06
Y el siguiente 3 es la velocidad de transmisión entre el módulo y el arduino, 00:07:11
o el PC, que la tengo a 3 00:07:20
y esta es exactamente igual que antes 00:07:22
y el último que me queda 00:07:23
es una 00:07:27
variable que me controla 00:07:28
la información que 00:07:32
emito, o sea, si por ejemplo 00:07:33
nosotros quisiéramos escribir 00:07:36
desde el receptor 00:07:38
en el transmisor 00:07:39
tendríamos que tener aquí un 1 o un 2 00:07:41
pero yo voy a dejar 00:07:44
yo tengo 0 porque a mí no me hace falta 00:07:46
yo no quiero mandarle 00:07:48
instrucciones 00:07:50
a mi arduino 00:07:50
yo solo quiero leer lo que está haciendo 00:07:52
y nada, ya está 00:07:54
esas son mi configuración 00:07:57
¿qué quiero escribir? 00:07:58
si yo quiero cambiar esta frecuencia 00:08:01
pues voy a llamar 00:08:02
a la función 00:08:05
write config 00:08:08
y nos vamos a ir a la línea 00:08:09
esta de la función 00:08:13
write config 00:08:16
apcport.print 00:08:17
todos los números de configuración 00:08:22
si yo cambio aquí algún número 00:08:24
lo va a escribir 00:08:25
en mi módulo de radio 00:08:27
y me va a cambiar la configuración 00:08:29
¿se entiende? 00:08:31
bueno, lo tomaré como un sí 00:08:39
voy a quitar este 00:08:40
porque este es mi transmisor 00:08:43
y voy a conectar 00:08:45
mi receptor 00:08:47
a ver si tengo la misma configuración 00:08:48
porque tengo que tener exactamente la misma 00:08:51
para poder publicarme 00:08:53
oye, disculpa, una pregunta anterior 00:08:54
ya sabes que yo voy por detrás 00:08:57
como has podido pinchar por la cara 00:08:58
el transmisor en esa posición 00:09:01
si yo entiendo, por lo que yo veo 00:09:03
me parece, o sea el primer puerto 00:09:04
del transmisor era el ground 00:09:06
y el siguiente el VCC 00:09:09
el de alimentación y sin embargo hay en el Arduino 00:09:10
el primero es ground 00:09:13
pero el segundo es otra cosa 00:09:14
es un puerto analógico 00:09:16
claro porque yo aquí lo que estoy 00:09:18
es cambiando la configuración de mi 00:09:21
de mi 00:09:23
transmisor 00:09:25
yo no estoy aquí 00:09:25
esta conexión 00:09:28
es para 00:09:31
el pin 2 se supone que le tendrás que pasar 00:09:31
tensión, le tendrás que pasar los 5 voltios 00:09:34
de marras y como lo haces 00:09:37
lo estás haciendo por programación 00:09:38
le vas a pasar 5 voltios por programación 00:09:40
asignándole ese voltaje 00:09:42
por ejemplo mira 00:09:44
a ver 00:09:46
el que decías tú que era VCC 00:09:47
ahora lo tenemos conectado al pin 13 00:09:49
vale guay ya lo veo 00:09:52
pues yo el pin 13 lo he llamado VCC 00:09:53
y entonces aquí abajo 00:09:55
lo vas a poner como salida 00:09:58
está como high 00:10:00
vale, le vas a poner como salida 00:10:01
vale, ¿y cómo le dices que sean 00:10:04
5 voltios lo que sale por ahí? 00:10:06
porque yo veo solo alto 00:10:08
porque cuando pone alto en arduino 00:10:09
la salida se pone 00:10:12
a 5 voltios 00:10:14
a no ser que quieras hacer contraste 00:10:15
creo que se puede hacer otra función 00:10:17
pero en principio yo lo necesito a 5 voltios 00:10:20
vale, vale, vale, pillado 00:10:22
las digitales son 0.5 00:10:24
pero dentro de los digitales 00:10:29
hay unos que tienen una rayita 00:10:31
como de aproximación 00:10:32
pueden configurar 00:10:35
eso se pueden configurar a 3.3 00:10:37
también 00:10:41
creo como analógicos 00:10:41
gracias 00:10:43
lo que me interesa 00:10:48
de este programa es 00:10:53
mi línea de configuración 00:10:54
que yo puedo cambiar. 00:10:57
Yo puedo poner aquí 00:10:58
que voy a tener 433. 00:11:00
Por ejemplo, si mi compañero 00:11:04
de Kansas 00:11:06
tiene 433, pues le digo 00:11:08
venga, no te preocupes, que yo me pongo 00:11:10
415 y así no nos agotamos. 00:11:12
Y lo cargo. 00:11:16
Y ahora me va a prender 00:11:21
mi nueva configuración. 00:11:22
Como veis, 415 00:11:30
y ahora voy a quitar este 00:11:32
y voy a poner 00:11:36
mi receptor 00:11:37
porque si yo no tengo la misma frecuencia en los dos no me va a funcionar 00:11:39
así que desconecto 00:11:42
y pongo el receptor 00:11:47
Elena, una pequeña pregunta 00:11:49
yo he cargado 00:11:50
a mí me sale 433 pero 00:11:52
me imprime 434 00:11:54
a mí también 00:11:56
¿dónde había escrito 433? 00:11:59
aquí donde yo 00:12:03
a ver, el programa por defecto viene con 00:12:04
433 00:12:07
y luego en el 00:12:08
el programa por defecto 00:12:12
ah, ya, ya sé 00:12:15
vosotros que habéis escrito directamente 00:12:17
o habéis leído 00:12:19
porque yo he leído primero 00:12:20
estoy intentando seguir 00:12:23
no te preocupes 00:12:24
no es poco 00:12:26
yo lo primero que he hecho ha sido leer 00:12:27
porque si no tengo 00:12:31
que cambiar nada, no cambio nada 00:12:32
y ahora si quiero escribir 00:12:34
Ahora he conectado mi receptor. Voy a leer. Para leer tengo que comentar estas dos líneas. Porque no quiero llamar a mi función de escribir. Solo quiero leer la configuración que tengo ahora. ¿Vale? ¿Hasta ahí sí? 00:12:38
aquí tengo dos funciones 00:13:00
una que me escribe y otra que me lee 00:13:06
yo primero llamo 00:13:08
a configurar 00:13:10
por eso aquí antes me apareció 00:13:12
dos veces seguidas 00:13:13
porque yo primero he escrito 00:13:15
y luego he leído 00:13:17
entonces he escrito 00:13:19
y luego lo leo 00:13:22
ahora solo quiero leer 00:13:24
y tengo mi receptor 00:13:27
que aquí me va a seguir otra frecuencia 00:13:29
entonces voy a volver a subir 00:13:31
el programa 00:13:33
yo lo tengo leyendo 00:13:35
ahora mismo exactamente que tú 00:13:45
y me sigue saliendo el 434 00:13:47
o 434 00:13:50
como lo quieras decir 00:13:52
yo estaba leyendo 00:13:52
y 434, con lo cual entiendo 00:13:55
que tendré que escribir el 434 00:13:57
sí, a mí también 00:13:59
me sale el 434 00:14:01
solo leyendo 00:14:02
pues tenéis 484, ya está, no hay problema 00:14:04
no tenéis por qué tener la misma frecuencia 00:14:07
simplemente tenéis que 00:14:09
tenéis que saber 00:14:14
que vuestros dos módulos tienen la misma 00:14:16
por ejemplo a mí aquí me aparece 00:14:18
415 00:14:20
y yo estaba recibiendo 00:14:21
pero porque lo hemos cambiado antes 00:14:23
porque tú lo has cambiado 00:14:25
yo lo he cambiado en el programa 00:14:26
pero nosotros que habíamos cogido el original 00:14:29
en el original ponía en el programa 00:14:32
433 00:14:34
y la duda nuestra es que recibimos 434 00:14:35
que a lo mejor es normal, que yo no tengo ni idea 00:14:38
si esa diferencia es 00:14:40
algo apreciable o no 00:14:42
vale, vale, perdón, no había entendido 00:14:44
vosotros escribíais aquí 433 00:14:46
¿no? 00:14:48
sí 00:14:49
pero esto a mí me ha pasado 00:14:49
porque 00:15:02
yo no estoy escribiendo 00:15:04
tengo que escribir 00:15:05
pues ya me aparece 433 00:15:07
espérate, a lo mejor es que nosotros 00:15:23
espera, espera 00:15:25
433 00:15:27
o sea, el nuestro viene, entiendo que el nuestro 00:15:29
viene por defecto con 434 00:15:31
¿no? 00:15:33
Si habéis leído primero, os habrá parecido 00:15:35
la frecuencia que traiga el módulo 00:15:37
de fábrica, que no tiene por qué ser la misma 00:15:39
en todo. Con este programa lo que 00:15:41
podemos hacer es cambiar esa frecuencia 00:15:46
para que no se me suelte 00:15:47
el otro. El APC220 00:15:50
tiene una pequeña memoria interna, ¿no? 00:15:52
Sí, sí, sí, esto se queda 00:15:54
ya configurado 00:15:56
¿Puede ser que por esa diferencia 00:15:57
nos estuviéramos recibiendo antes? 00:15:59
Puede ser 00:16:03
si vuestro receptor 00:16:03
tiene una frecuencia 00:16:06
diferente al emisor 00:16:08
es raro que recibáis 00:16:10
bueno, tanto frecuencia 00:16:11
como estos parámetros 00:16:16
también tiene que tener esto 00:16:17
y también tenéis que 00:16:19
tener que si aquí tenéis un 3 00:16:22
estos son 9600 00:16:23
y vuestro módulo 00:16:25
vuestro puerto serie tiene que estar aquí abajo 00:16:26
a 9600 para poder recibir 00:16:29
alguna de esas cosas 00:16:31
o ha tenido que fallar 00:16:36
¿Vale? 00:16:38
Bueno, yo aquí había puesto mi otro módulo 00:16:43
Acuérdense de los 15 00:16:45
Le escribo a los 15 00:16:46
Ahora habría que 00:16:49
Probar el receptor 00:16:58
¿No? A ver que 00:17:00
Claro, tiene el emisor 00:17:01
Y el receptor, conectas 00:17:03
El emisor, carga el programa 00:17:06
Con la frecuencia que quieras 00:17:08
Lo quitas, conecta el receptor 00:17:09
Y vuelve a cargar el programa 00:17:12
Con la frecuencia que quieres 00:17:14
Una pregunta Elena 00:17:15
A ver 00:17:22
Si yo tengo 00:17:24
dos equipos que están haciendo pruebas 00:17:27
conjuntamente 00:17:29
¿Qué diferencia mínima 00:17:30
tiene que haber? Es que de comunicaciones no tengo ni idea 00:17:33
¿Qué diferencia mínima tiene que haber 00:17:35
de kiloherzios 00:17:37
para que cada uno trabaje adecuadamente? 00:17:39
Bastante poca 00:17:43
A lo mejor si uno tiene 00:17:44
415 y otro 00:17:47
tiene la que venía aquí 00:17:49
415, 3, 7, 0 00:17:51
no se solapan 00:17:54
O sea, ya con el orden 00:17:55
digamos de 00:17:58
si eso estás en los 00:17:59
kiloherzios, ¿no? Con el orden de un 00:18:02
¿no esto eran? Sí, esto eran 00:18:04
kiloherzios, ¿no? 00:18:06
Con el orden de la centena del kiloherzio 00:18:08
ya es suficiente, digamos 00:18:10
Sí, de todas formas cuando hay muchísimo más 00:18:11
transmitiendo 00:18:14
claro, es cierto que ya 00:18:15
a lo mejor sí que necesitas 00:18:18
cambiarla más, porque 00:18:20
si no te sale a paz con uno, te sale a paz con otro 00:18:22
¿En el concurso cómo 00:18:24
funciona eso? ¿Vosotros asignáis a cada 00:18:26
equipo una frecuencia? 00:18:28
¿El día que se hace el concurso 00:18:30
cómo funciona? 00:18:32
En la competición 00:18:34
lo que pasará es que 00:18:36
se hará una prueba de radio 00:18:37
en el que todos los equipos se pongan a 00:18:39
transmitir a la vez, todos juntos 00:18:42
a ver quién tiene 00:18:44
interferencia. Por la que traen de 00:18:46
casa, digamos. Por la que traen 00:18:48
Porque hay veces que, por ejemplo, aquí tengo 415.0.0, pero si alguno de estos parámetros no es el mismo, no tengo por qué tener ninguna interferencia. O si mi sistema de comunicación es muy robusto, yo le he puesto una verificación o lo que sea, o le he puesto algún sistema de codificación, no tengo por qué tener problemas. 00:18:50
entonces en principio 00:19:10
claro, en principio se hace una prueba de radio 00:19:13
y quien tiene interferencia 00:19:15
pues se ve, si viene la misma frecuencia 00:19:17
pues que se cambian 00:19:19
a diferentes 00:19:21
pero tener en cuenta 00:19:22
que no vaya, o sea 00:19:24
claro, vosotros que sois muchos 00:19:27
equipos, no sé todavía cómo va a ser el evento 00:19:29
pero por ejemplo en la final 00:19:31
como muchos son 15 equipos 00:19:33
o sea, no hay tantos equipos 00:19:35
como para que generen tanta interferencia 00:19:37
es que yo he llegado tarde 00:19:39
está un poco despistado 00:19:44
quiero entender que yo puedo configurar 00:19:46
otra frecuencia distinta con este 00:19:48
programa o no, yo tengo que tener la 00:19:50
que me está dando el receptor 00:19:52
y el emisor 00:19:54
no, no, tú puedes configurarla, puedes escribir 00:19:55
pero por eso, yo he escrito por ejemplo 00:19:58
le he cambiado y le doy cargar y me sigue cargando 00:20:00
434 00:20:02
es decir, he puesto también 00:20:03
has quitado 00:20:05
Que no sé a dónde 00:20:07
Tiene estas dos funciones 00:20:10
Puestas, no tiene aquí 00:20:12
Sí, sí, estaban puestas 00:20:14
Están puestas 00:20:16
Entonces yo lo que he hecho, es verdad que a lo mejor 00:20:17
Como he pecado de no enterarme al principio 00:20:19
Lo que he hecho es directamente 00:20:22
Donde pone WR 433 en mi caso 00:20:23
He cambiado directamente a otra frecuencia 00:20:26
Y lo he intentado cargar, pero cuando le doy a leer 00:20:27
Me sigue leyendo 434 00:20:30
Pero ¿cómo le das a leer? 00:20:31
Este programa 00:20:37
A ver, cuando 00:20:38
Cuando le doy al monitor serie 00:20:39
Sí, cuando le das al monitor serie 00:20:42
Te tiene que aparecer dos veces 00:20:44
Porque primero escribe 00:20:45
Y luego lees 00:20:47
Para mí solo me está diciendo 00:20:48
Para configuración actual 00:20:51
No me dice nada más 00:20:53
Solo te pone una línea 00:20:56
Solo una línea, sí 00:20:57
Entonces es que aquí algo tienes comentado 00:20:58
Porque primero escribe 00:21:02
Y luego lees 00:21:04
Sí, sí, está todo bien 00:21:05
Primero escribe 00:21:09
¿Dónde está? 00:21:11
¿Por qué no me lo has dicho? 00:21:13
Sí, sí, sí que está, pero está puesto 00:21:14
Es que no, no está puesto 00:21:17
Está puesto en 00:21:19
Sí, sí, sí 00:21:20
Ay señor, ya, ya, ya 00:21:24
Es que yo ya tengo que estar un poco despistado 00:21:26
Entonces no se ha seguido 00:21:28
Así lo leo 00:21:30
Y es decir, ahora sí que podría cambiarle 00:21:32
la frecuencia para meterlo con otra 00:21:34
diferente, ¿verdad? Claro, ahora 00:21:36
le cambian la frecuencia aquí abajo 00:21:38
en esta línea. Ya sabes que 00:21:40
hasta que no lo vea no lo creo, pero bueno 00:21:42
ya está, ya lo hago, no te preocupes 00:21:44
gracias. Vale, vale 00:21:45
bueno, todavía he podido leer o escribir 00:21:48
en vuestra frecuencia y ahora si 00:21:50
volvemos a conectarlo en el módulo 00:21:52
pues ya sigue funcionando 00:21:54
y si no sigue funcionando es porque tenemos 00:21:55
algún problema o de configuración de los dos 00:21:58
módulos o de 00:22:00
conexión, ¿vale? 00:22:02
Yo no recibo nada. Emitir sí, pero recibir nada. Estoy revisando ahora todos los cables y yo creo que tengo todo bien conectado. 00:22:06
¿Funciona? Perdón. 00:22:16
Está funcionando ya, ¿no? 00:22:19
Sí, sí, sí. Está claro que la es. 00:22:21
Vale, no recibes. Bueno, para los que ya ha funcionado todo perfecto, lo que podéis hacer es ahora conectar vuestro BMP. 00:22:23
Vuestro BMP 00:22:32
Lo conectáis 00:22:34
Como lo vimos la otra vez 00:22:36
Lo conectáis con VCC 00:22:41
Bueno, a mí esto 00:22:43
A mí este me funciona a 5 voltios 00:22:45
Y creo que es el mismo que tenéis vosotros 00:22:47
Pero bueno, supongo que ya lo veremos el miércoles 00:22:49
El problema que tenéis ahí 00:22:51
Y llevo de respuesta 00:22:52
Así que tenemos este a 3.3 00:22:53
O 5 voltios 00:22:57
GND, SCLA a 5 00:22:58
Y SDA a 4 00:23:00
Si lo conectamos a nuestro Arduino 00:23:02
y cargamos el programa que he puesto yo aquí 00:23:03
que es exactamente el mismo que el que teníamos 00:23:06
la otra vez, no hay nada 00:23:10
nuevo, el BMP test 00:23:11
pues deberéis poder recibir 00:23:14
los datos de vuestro BMP 00:23:16
¿vale? 00:23:17
así para los que van más avanzados 00:23:21
pues podéis seguir haciendo cosas 00:23:22
y a ver 00:23:24
dime 00:23:25
quien tenía un problema 00:23:26
vamos, te voy a pasar 00:23:30
de todas formas todavía no te puedo dar la información, 00:23:32
pero es que el programa este de configuración, 00:23:33
yo tengo aquí el transmisor 00:23:35
para configurarlo y tal en frecuencias 00:23:38
y eso, pero el asunto es que el programa 00:23:40
no me compila. 00:23:41
El programa compila. 00:23:43
Aquí, en verificar. 00:23:45
Ahora te paso de todas maneras 00:23:47
los mensajes exactos 00:23:49
que eso ayudará a determinar. 00:23:51
¿Te parece aquí un error? 00:23:53
Simplemente se queda cargando. 00:23:57
No compila y al verificarlo 00:23:58
y me dice que existen unos mensajes 00:24:00
a ver Elena 00:24:03
yo por ejemplo, no sé, te digo como lo tengo ahora 00:24:11
por si estoy haciendo algo mal, claro, porque no sé 00:24:13
a ver, yo entiendo 00:24:15
que ahora el que emite es la 00:24:17
placa de Arduino, ¿no? 00:24:19
entonces 00:24:20
yo lo tengo todo conectado 00:24:21
con el emisor, o sea, con la antenita del emisor 00:24:24
directamente a la placa 00:24:27
sin protoboard ni nada 00:24:29
entonces yo ahí tengo 00:24:30
Sí, sí, los cables 00:24:32
Sí, no, espérate 00:24:36
Los tienes aquí conectados 00:24:38
Y esto 00:24:40
Lo has conectado aquí 00:24:42
Es que con tu mano no 00:24:43
Ah, perdón, perdón, que le he hecho al revés 00:24:48
Tienes esto aquí conectado 00:24:49
Y luego el cable este 00:24:51
Pues lo tienes aquí 00:24:54
Por ahí 00:24:55
No, no, no, yo he conectado lo que es la antena 00:24:56
Directamente al puerto GND 00:25:00
y el 13, 12, 11, 10, 9 y 8 00:25:02
Ah, vale, vale, pensaba que estaba 00:25:04
en otro paso, vale, vale 00:25:06
Yo estoy más atrás todavía 00:25:07
Venga, GND, no pasa nada 00:25:09
GND 00:25:11
Ah, sí, vale 00:25:13
Ahora, estando así, yo entiendo que yo 00:25:15
este es el emisor 00:25:17
yo abro el programa 00:25:19
y emite, o sea 00:25:21
se ve, vamos, lo compilo 00:25:23
eso no tengo ningún problema 00:25:25
compilo, lo subo 00:25:27
abro el monitor serie 00:25:29
y me da los resultados 00:25:31
¿vale? me da los resultados 00:25:33
sin problemas 00:25:35
yo el problema lo tengo ahora para el receptor 00:25:37
¿vale? 00:25:39
ya sé, ya sé que problema tienes 00:25:41
y es que esta es 00:25:43
la conexión para configurar 00:25:45
para emitir 00:25:47
tienes que conectarlo de otra forma 00:25:49
ah vale, vale, claro 00:25:51
no puede funcionar conectado ahí 00:25:52
vale, vale, claro 00:25:55
entonces ya está, ya sé yo por qué 00:25:57
ya sé por qué está mal, vale, o sea 00:25:59
¿Entonces lo conecto a la placa protoboard? 00:26:00
Sí. 00:26:03
Lo conectas con las conexiones de antes. 00:26:04
VCC, VCC, GND, GND. 00:26:06
TX, RX, RX, TX. 00:26:09
Cambiadas en principio, ¿no? 00:26:12
Como lo dijiste tú. 00:26:13
Sí, en principio. 00:26:14
A mí siempre me ha funcionado cambiar. 00:26:15
De hecho, ahora probaré. 00:26:17
Si lo hago al revés, no me funciona. 00:26:19
No sé por qué alguno funciona. 00:26:25
No lo sé. 00:26:28
Investigaré. 00:26:31
A ver qué pasa. 00:26:31
Elena, ya te pasé por echar el error 00:26:33
Venga, vamos a ver 00:26:38
Esto cualquiera puede buscar la historia 00:26:39
Si a alguien le ha pasado algo parecido a esto 00:26:52
Que a bote pronto sepa de qué va el rollo 00:26:54
Si no, siempre se puede googlear 00:26:56
Y vamos, fijo que esto le ha pasado a todo Dios 00:26:57
Se deja elegir la plata 00:27:00
¿A mí? 00:27:06
Sí, ¿a quién ha pasado 00:27:08
El problema de... 00:27:10
El error de compilación 00:27:13
No sé muy bien a qué te refieres 00:27:14
O sea, yo en realidad no he 00:27:16
hecho ninguna selección. 00:27:18
¿Dónde está puerto y aquí está 00:27:19
presentado? 00:27:22
Bueno, Tana, no te escuché muy bien. 00:27:24
Ay, perdón, qué chineiro. 00:27:26
Que en el Linux debe aparecerte 00:27:27
el puerto de Arduino también, 00:27:30
como dev barra... 00:27:32
Vale, voy a mirar. 00:27:35
Aunque el problema parece ser que no detecta 00:27:36
una librería, pero vamos, voy a probar si lo que me dices. 00:27:38
Herramientas, puerto... 00:27:40
Herramientas, puerto... 00:27:44
Una librería. 00:27:48
Me aparece solo el 00:27:48
DEP TTI ACM 0 Arduino 1 00:27:50
No me da más opciones 00:27:53
Me aparece chequeado 00:27:54
Porque debe ser el único en el que 00:27:56
Y en cuanto al gestor de tarjetas 00:27:57
Me preselecciona el Arduino 1 00:27:59
Vale, entonces 00:28:02
El problema es que no te está detectando 00:28:04
El receptor, ¿no? 00:28:06
No, más bien 00:28:09
El problema es que no es capaz de compilar este programa 00:28:10
El programa APC 220 00:28:12
Config.ino 00:28:14
No es capaz de compilarlo 00:28:15
porque parece que no encuentra una librería que debería de estar, que se llama AVRG++, que debería de estar por ahí. 00:28:18
Vamos, este programa está esperando encontrar esa librería y no la encuentra. 00:28:28
AVRG++. 00:28:32
AVRG++. 00:28:33
¿Desde dónde ha abierto tú el programa este? ¿Desde la carpeta? ¿Qué te pasa? 00:28:36
De la nebulosa de Andrómeda. 00:28:42
o sea, has descargado 00:28:43
el zip, la carpeta comprimida 00:28:47
la has descomprimido 00:28:49
la movida, sí, la he descargado desde el aula 00:28:51
la he descargado 00:28:53
la has descomprimido 00:28:54
y ha abierto la carpeta 00:28:56
y ha abierto el fichero 00:28:59
tal cual, me he ido 00:29:00
he dicho archivo a abrir 00:29:01
y en esa carpeta me he ido y he buscado 00:29:05
el programa de configuración 00:29:06
vale, vale, puede parecer una tontería 00:29:09
pero has probado a abrirlo directamente 00:29:11
desde aquí 00:29:13
¿qué significa abrirlo desde aquí? 00:29:13
pues darle 00:29:17
dos clics aquí 00:29:19
sin ir a archivo 00:29:20
abrir 00:29:23
puede parecer una tontería 00:29:23
pero a mí a veces me asustan 00:29:27
vale, si puede ser por un tema de rutas 00:29:28
o alguna movida 00:29:30
la cosa es que en Linux no tengo que ver 00:29:31
sí, no te preocupes 00:29:34
si acaso viene a la cabeza 00:29:36
si no yo me busco mucho la vida con estas cosas 00:29:38
no, a ver, de todas formas 00:29:40
que siempre dan errores 00:29:42
mira, yo por ejemplo 00:29:44
este módulo de radio 00:29:46
que parece tan fácil, a mí no 00:29:49
a mí me dio muchos errores, primero porque no estaba 00:29:50
conectando bien lo de Lucy 00:29:52
luego porque parecía que no tenía un driver 00:29:53
y resulta que no 00:29:56
y luego porque yo empecé a configurar esto 00:29:57
desde un programa 00:30:00
que se llama RF Magic 00:30:02
que os lo he puesto ahí el enlace 00:30:04
por si queréis que es un programita 00:30:06
que os deja configurar 00:30:08
esto mismo que estamos poniendo aquí 00:30:10
la frecuencia, no sé qué, lo dejo 00:30:11
configurar a través de una interfaz así 00:30:13
mejor, pero un poco rara porque 00:30:15
hay un idioma extraño 00:30:17
y parece que te van a sacar 00:30:19
y empecé a hacerlo de detalle 00:30:21
y no me funcionaba, no me funcionaba 00:30:25
y luego resultó que desde 00:30:26
ese programa 00:30:28
no me reconocía bien el puerto 00:30:30
y no me estaba escribiendo bien las variables 00:30:33
entonces encontré este fantástico programa 00:30:35
que funciona perfecto 00:30:37
para configurar la frecuencia 00:30:39
todo, todo, así que 00:30:40
en fin, seguramente notéis muchos errores 00:30:45
pero lo más importante es 00:30:47
que hay solución 00:30:48
vamos, que no 00:30:50
bueno, es que hay una comunidad muy grande haciendo cosas 00:30:52
entonces al final lo que no le ha pasado a uno, le ha pasado a otro 00:30:55
vale, he conseguido 00:30:57
que funcione 00:30:59
este, es verdad, era por la configuración 00:31:00
del, había 00:31:03
diferente configuración entre el emisor y el receptor 00:31:05
al cargar, digamos 00:31:07
la configuración en el receptor 00:31:08
ya me lo recibe el hola mundo en los dos 00:31:11
ya lo tienes 00:31:14
sí, era eso 00:31:16
vale, vale, perfecto 00:31:18
bueno, pues parece que más o menos 00:31:20
a todos al final lo está funcionando 00:31:22
estoy llorando de alegría, sí 00:31:24
me alegro, me alegro 00:31:26
con este módulo hay como varias 00:31:27
cosas que hay que 00:31:30
primero que estén los dos configurados en la misma 00:31:32
luego que esté bien 00:31:34
conectado el emisor 00:31:36
que esté bien conectado el receptor 00:31:38
y que mi emisor de verdad 00:31:39
esté escribiendo en el puerto serie, porque 00:31:44
si no está escribiendo en el puerto serie, 00:31:46
o sea, lo que yo veo en mi receptor es un reflejo 00:31:48
de lo que mi emisor está 00:31:50
escribiendo. Entonces, si no escribo nada, pues no voy a escribir nada. 00:31:52
¿Vale? 00:31:55
Y bueno, mientras... Bueno, ¿cómo vais? 00:31:56
Voy a preguntarle a Paula cómo va. 00:31:58
Nos hacemos un descansillo 00:32:00
y seguimos 00:32:02
porque igual, si queréis, conecto 00:32:05
este para que veáis cómo funciona y cómo 00:32:08
se ven los datos que envío. 00:32:10
Vale, pues eso ya lo tenéis hecho. Ya habéis hecho, ya habéis adelantado. Como lo he dicho antes, igual alguien ya lo tiene perfecto. 00:32:14
Y una preguntita rápida. ¿Habéis instalado alguna librería o algo antes de ejecutar este programa? No, ¿verdad? O sea, en la práctica de hoy nadie, no se ha tenido que instalar ninguna librería, ¿no? 00:32:26
Yo no. 00:32:36
Vale, ok. 00:32:37
Lo dices por lo de la librería esa. 00:32:39
Claro, lo digo porque a veces hay dependencias 00:32:41
y tal que no se cumplen y es porque 00:32:46
en algún momento un programa que se ha metido lo que sea 00:32:47
ha hecho una instalación automática en una librería 00:32:49
que no tengo yo instalada y esa puede ser 00:32:51
la razón, era una hipótesis, por eso preguntaba 00:32:53
Yo me instalé el último Arduino 00:32:55
no sé si 00:32:57
Yo tengo la versión 00:32:58
1.8.10 00:33:01
Creo que es la que tengo yo 00:33:02
Tengo la 1.8.19 00:33:04
Tengo la 10 00:33:06
Tiene razón, no 1.8.9 00:33:08
dicho de cabeza, yo tengo la 1.8.19 00:33:12
gracias 00:33:14
esa es la última, la 1.8.19 00:33:15
si, la acabo 00:33:18
de descargar 00:33:20
y con esa no te funciona 00:33:20
o si? 00:33:23
no, a mi me va a todo 00:33:25
me va a recibo 00:33:26
y los dos están a 4.34 00:33:29
que es como viene por defecto, lo he cambiado 00:33:31
lo he vuelto a cambiar 00:33:33
no funciona 00:33:34
bueno, voy a preguntarle 00:33:37
a Pablo cómo va 00:33:49
y si no, bueno, yo empiezo a conectar este 00:33:51
para que veáis cómo vamos a recibir 00:34:01
si no, hago como los vídeos 00:34:02
que tengo otro hecho 00:34:05
si queréis os lo enseño 00:34:06
mientras 00:34:09
te puedo hacer otra pregunta 00:34:11
sí, claro, dime 00:34:12
mira, como te he dicho antes 00:34:14
si yo conecto el 00:34:17
emisor directamente a la 00:34:19
placa Arduino, o sea en los puertos 00:34:21
GND 13, 12, 11, 10, todo esto 00:34:23
cuando abro el puerto COM 00:34:25
me da la configuración 00:34:28
ahora que lo tengo 00:34:30
en la placa protoboard 00:34:32
me pone configuración actual 00:34:33
pero no se ve nada 00:34:36
claro, porque ahora ya no lo tienes 00:34:37
conectado para configurar 00:34:40
ahora quieres emitir 00:34:42
claro, pero es que ahora en teoría estoy emitiendo 00:34:43
y sigo con el mismo problema 00:34:45
el problema debe ser en mi receptor 00:34:47
que no recibe nada 00:34:50
porque ahora, ¿qué se te ve a ti en tu receptor? 00:34:51
si no te importa enseñármelo 00:34:53
pero tú has puesto en mi receptor 00:34:55
nada, yo no estoy recibiendo nada 00:34:57
no estoy emitiendo 00:34:59
no estoy emitiendo nada todavía 00:35:00
claro, a ver, tú has cargado 00:35:03
en el Arduino con tu 00:35:05
con tu módulo 00:35:07
tú has conectado en tu Arduino 00:35:09
con tu módulo aquí y lo has 00:35:16
cargado al programa de configuración 00:35:18
ok, y ahora 00:35:19
lo has desenchufado 00:35:22
lo has conectado aquí 00:35:23
sí 00:35:25
y le has vuelto a cargar 00:35:27
el programa de test 00:35:29
sí 00:35:31
y no recibes 00:35:33
y no recibo 00:35:37
¿y qué te aparece en el puerto serie 00:35:38
del emisor este? 00:35:41
¿lo has mirado? 00:35:44
no, en el puerto serie del emisor 00:35:45
pues espera un momento 00:35:47
el emisor aparece 00:35:49
hola mundo, hola mundo, hola mundo 00:35:59
vale 00:36:00
¿y en el receptor no? 00:36:06
no no no en el receptor no en el receptor no el problema es en el receptor pero no sé es que 00:36:10
tiene windows si tengo windows el 10 me parece que es también tengo los 10 00:36:17
Cuando abre Arduino 00:36:25
O sea, cuando abre Arduino 00:36:30
Te aparece aquí 00:36:31
Un COM 00:36:33
Un COM 00:36:35
Sin Arduino Genuino 1 00:36:37
O sea, un COM así vacío 00:36:39
Como este que tengo yo con 10, con 5 00:36:41
Bueno, es que 00:36:43
Mi ordenador tiene pocos 00:36:45
Sí, sí me aparece uno vacío 00:36:46
Pero vamos, yo lo tengo conectado 00:36:48
Al que pone, en mi caso pone con 4 00:36:50
Que a ti te pone con 6 00:36:53
que pone entre paréntesis Arduino 1 00:36:54
ahí tengo conectado el emisor 00:36:56
vale, perfecto 00:36:58
y el receptor 00:37:00
y el receptor le tengo conectado 00:37:03
en este caso al otro 00:37:06
sabes que tengo 00:37:08
pero tú has llegado a abrir 00:37:09
o sea a ver 00:37:14
yo tengo aquí mi receptor 00:37:15
o sea mi emisor 00:37:17
lo tengo en el fonses 00:37:19
y esto es lo que lee mi emisor 00:37:22
mira perfecto 00:37:25
funciona perfecto 00:37:27
y ahora yo abro 00:37:29
un nuevo artículo 00:37:31
y le cambio de puerto 00:37:31
si es lo que me estás preguntando 00:37:35
sí, sí, sí, a ver si hay problema 00:37:36
de eso, y en herramienta 00:37:39
yo tengo puerto 00:37:41
yo tengo 10 00:37:45
tendrás otro 00:37:47
sí, yo tengo en otro, pero vamos, eso da igual 00:37:48
sí, sí, eso lo tengo así 00:37:50
y no me sale nada, bueno, como tienes todo ahora en el con 10 00:37:51
que no te aparece nada 00:37:54
En teoría debería aparecer lo de Olamundo 00:37:55
Yo entiendo eso 00:38:00
Sí, debería aparecer Olamundo 00:38:01
Pues nada, emitir y emite 00:38:03
Por eso creo que el problema es del receptor 00:38:06
Porque emitir y emite 00:38:07
Bueno, no te preocupes, no le vamos a dar más vueltas a esto 00:38:08
No, no, nada 00:38:12
¿Tienen bien puestos los cables en el receptor? 00:38:12
Pues lo he repasado 20 veces 00:38:17
Y creo que sí, porque son 4 cables 00:38:19
Y además estos 00:38:21
Ya casi me los sé de memoria 00:38:22
de tantas veces que lo he quitado y puesto 00:38:24
me lo llevaré 00:38:26
el miércoles y como seguro 00:38:28
que hay algún compañero o compañera más espabilado 00:38:30
que yo en esto, pues que me lo mire en un momento 00:38:32
a ver en qué 00:38:34
¿sabes? no sé, supongo que 00:38:34
mi problema me dio 00:38:38
por 00:38:39
uy, se ha cerrado yo 00:38:40
una pregunta 00:38:43
a mi el problema este que me dio 00:38:44
que me parecía en blanco era porque no tenía 00:38:47
configurado igual los dos 00:38:49
los dos 00:38:52
módulos, de hecho a mí 00:38:54
esto es lo que me está pasando, yo tengo cuatro 00:38:56
claro, ahora por ejemplo a ti te está pasando lo mismo 00:38:58
que a mí, que no recibes nada 00:39:00
entonces yo voy a cambiar lo que acabo de 00:39:01
configurar, ¿vale? porque esto lo tenía 00:39:04
yo de antes, igual le he metido algo 00:39:06
y no me acuerdo 00:39:08
pregunta 00:39:10
cuando hemos metido ahí para configurar 00:39:11
los RX, yo le he cambiado la frecuencia 00:39:14
a 415, por ejemplo 00:39:16
en teoría, si lo he hecho en los dos, los dos 00:39:18
tienen la misma. ¿Cómo puedo ver si de verdad 00:39:20
están 415? 00:39:22
Porque claro, si meto el programa de nuevo, ya lo vuelvo 00:39:24
a cargar. ¿Se puede ver de alguna manera 00:39:26
en que está emitiendo? 00:39:28
Mira, claro, eso lo 00:39:30
pueden ver. A ver, tú tienes, tú 00:39:32
te... 00:39:34
Es decir, que 00:39:36
sí que he conseguido que conecten, vuelve a estar 00:39:38
todo sincronizado, en teoría 00:39:40
con otra frecuencia diferente a la que tenía. 00:39:42
Un programa profesional 00:39:44
que te diga al principio, estoy 00:39:46
en esta frecuencia, 00:39:48
y voy a recibir 00:39:49
Ah, test, vale, vale 00:39:51
y entonces ahí si abro eso 00:39:53
me saldrá a qué frecuencia está emitiendo 00:39:55
Claro, entonces lo que necesitas es 00:39:57
combinar estos dos programas 00:39:59
combinar test y configuración 00:40:01
hay que leer 00:40:04
entonces yo 00:40:05
para leer 00:40:07
el test APC te viene 00:40:08
la configuración entonces a qué está 00:40:11
emitiendo, no te sale 00:40:13
no te sale 00:40:15
No, no, no, pero tú puedes intentar poner aquí lo que necesitas para leer. 00:40:16
Pero bueno, yo eso, mira, si me das tiempo lo veo para mí. 00:40:24
Eso es para notar. 00:40:27
No, no, pero lo veo para ti, porque a ver, claro, me parece bien. 00:40:28
No, quiero decir que en el momento que lo configuras, presupones que lo has cambiado, 00:40:31
pero ¿hay alguna manera de ver si está efectivamente cambiado? 00:40:39
porque en el momento que yo meto el programa de 00:40:42
APC Config y le digo que me lo lea 00:40:44
y que me lo escriba a 00:40:47
410, en teoría lo he hecho 00:40:48
¿pero hay alguna manera de leerlo solamente 00:40:50
y que me diga cuánto lee? 00:40:53
Sí, claro 00:40:55
aquí 00:40:59
para leer solo 00:41:00
tienes que comenzar esta línea 00:41:03
y tendría que volver a instalar 00:41:05
el cacharro con 00:41:06
la configuración del 13GND 00:41:08
13.suspensivo, ¿verdad? 00:41:10
Sí, sí. Vale, y entonces sería solo leer 00:41:12
y en teoría me debería dar la última 00:41:14
que ha dado Jun. Claro, te debería dar la última 00:41:16
que ha dado, sin escribir nada. 00:41:18
Sin escribir porque realmente cuando le diga 00:41:20
escribir, lo que está cargando es 00:41:22
la de 410 de abajo. 00:41:24
Vale, vale, de acuerdo, lo miro a ver, de acuerdo, gracias. 00:41:26
Vale. 00:41:29
Hola. Sí. 00:41:46
Yo estoy, pero se ha ido la voz de... 00:41:48
Ah, no, sí. 00:41:51
Es que estaba escribiendo que me ha 00:41:52
dicho Pablo desde 00:41:54
la otra sala, perdón. Oye, que me ha funcionado. 00:41:55
Estoy muy contenta. Llevo aquí un rato cambiando cables 00:41:58
y cargando el programa. 00:42:00
¿Qué ha funcionado? ¿Cuál era el problema? 00:42:02
A lo mejor le sirve a alguien. 00:42:04
Pues seguro que era la configuración de la frecuencia 00:42:06
porque al escribir la misma frecuencia en los dos, 00:42:08
o sea, configurarlo con la misma frecuencia, 00:42:11
ahora sí veo el hola mundo en los dos puertos. 00:42:12
Lo que me falta es el tema 00:42:15
de colocar la pila, que yo creo que antes lo he hecho mal. 00:42:16
Así es que voy ahora... 00:42:19
De todas formas, yo creo que si tienes una batería 00:42:19
portátil, conéctala a una batería 00:42:22
portátil. Es mucho más fácil. 00:42:24
Bueno, tengo la pila aquí delante. 00:42:27
yo creo que voy a hacer 00:42:28
lo que decís vosotros 00:42:28
debes enchufar 00:42:29
y enchufar y ya está 00:42:30
sí, sí, sí 00:42:31
vale, eso es lo que me falta 00:42:33
ahora dejo 00:42:35
gracias 00:42:35
era por compartir el éxito 00:42:36
no, nada, nada 00:42:38
si esto 00:42:39
lleva un rato 00:42:40
voy a ver 00:42:41
porque este otro 00:42:42
este otro módulo 00:42:43
lo acabo de conectar 00:42:44
lo tenía ahí 00:42:45
preparado 00:42:47
porque digo 00:42:48
venga, si no me funciona 00:42:49
el que monto 00:42:49
porque el directo tal 00:42:50
pues pongo este 00:42:51
pero mira 00:42:52
he conectado este 00:42:52
justo no funciona 00:42:53
así que voy a conectar 00:42:54
este monto 00:42:55
igual 00:42:56
yo creo que lo he liado, porque como antes he cogido 00:43:00
otro módulo 00:43:02
para enseñaroslo, yo creo que he cogido 00:43:03
uno de uno 00:43:06
y el otro del otro 00:43:07
esto hay un chanchullo 00:43:09
que no va a funcionar 00:43:12
a ver 00:43:17
alguna otra pregunta 00:43:19
o está funcionando a todos más o menos 00:43:24
aparte de 00:43:25
no sé quién me ha dicho 00:43:28
que esto se le queda en blanco 00:43:29
soy yo que no 00:43:31
que no recibo, no sé, yo creo que debe ser 00:43:33
algo de las frecuencias 00:43:36
Yo ya está, todo está transmitiendo 00:43:37
autónomo 00:43:40
con su batería y recibiendo en el portátil 00:43:42
o sea, que bien 00:43:44
una cosa tan sencilla, de verdad que esto me frustra 00:43:45
mucho 00:43:48
Yo estoy recibiendo 00:43:48
Yo estoy recibiendo ya 00:43:52
con mi pila y todo 00:43:54
No te rayes Ana, yo no he conseguido ni compilar 00:43:55
el programa inicial 00:43:58
Es que, ¿sabes lo que pasa? 00:43:59
que para poder cargar el programa en Arduino 00:44:02
tienes que desenchufar Arduino 00:44:03
quitarte el orden, enchufarlo 00:44:05
y entonces abrir el software 00:44:07
si no, no eres incapaz de cargarlo 00:44:09
y yo eso tengo que hacerlo cada dos por tres 00:44:11
¿Pero con qué 00:44:13
sistema operativo 00:44:17
está ahí? 00:44:18
Yo con Windows 00:44:19
¿Ah? 00:44:20
Yo con Debian 00:44:22
Con la vida de Dios 00:44:24
¿Podéis probar 00:44:26
Arduino Web? 00:44:29
la versión de Arduino web, a ver si os carga 00:44:30
mejor. Bueno, yo esto sí lo sabía 00:44:33
que había, o sea, que el IDE 00:44:36
tiene que estar, o sea, lo tienes que 00:44:38
instanciar, digamos, tienes que abrir el 00:44:40
Arduino después de haber conectado 00:44:42
el hardware. Entonces, claro, cada vez 00:44:44
que tengo que hacer la edificación, desconecto, 00:44:46
cierro todas las ventanas, 00:44:48
desconecto, conecto el hardware y luego vuelvo a abrir. 00:44:50
Por eso tardo tanto. 00:44:52
Pues yo estoy así 00:44:53
todo el rato. Y ahora, mira, qué bien, 00:44:56
contenta y feliz. 00:44:58
vamos a hacer un descansito ahora 00:44:59
o como lo hacemos 00:45:03
de hecho ya 00:45:04
a los que os ha funcionado 00:45:06
ya no queréis todo nada más 00:45:09
pues tenéis descanso 00:45:11
yo creo que hasta las 7 y 10 00:45:12
mientras me da mi tiempo a preguntarle a Pablo que tal va 00:45:14
y bueno 00:45:17
y los demás si vais teniendo alguna 00:45:19
alguna duda 00:45:21
yo estoy aquí, bueno aquí yo lo que he hecho ha sido conectar el BMP 00:45:22
y conectarlo 00:45:25
todo como lo teníamos el miércoles 00:45:29
y además conectar mi módulo de radio 00:45:31
para conseguir 00:45:34
mis datos 00:45:36
lo acabo de conseguir, no me lo creo 00:45:37
también eso 00:45:39
¿cuál era el problema? 00:45:40
con el BMP 00:45:43
muy fácil, ¿no? 00:45:44
con la pila 00:45:46
recibiendo 00:45:49
ya tienes un sistema inalámbrico 00:45:50
que está emitiendo por radio 00:45:54
los datos de un sensor 00:45:56
sí 00:45:57
solo falta meterlo en el cacharrito 00:45:58
sí, ya está 00:46:02
ya lo tienen 00:46:03
a pegarle una patada y que salga volando 00:46:05
a ver cómo 00:46:07
lo que puedes hacer 00:46:07
para ver tu conexión 00:46:11
es mover, o sea, ya que lo tiene el alámbrico 00:46:13
muévelo por donde está 00:46:14
para que suba y baje la 00:46:16
uy, se me cae la pila, claro 00:46:18
ponlo lejos, o ponle una batería portátil 00:46:20
o enchúfalo con un cargador de móvil 00:46:22
enchúfalo en otro sitio 00:46:25
a ver si te sigue 00:46:27
recibiendo 00:46:29
Elena, se podría 00:46:29
cambiar el Arduino Uno por uno nano, ¿no? 00:46:33
Sí, sí, claro 00:46:36
de hecho es lo más normal 00:46:36
porque al tener 00:46:39
un Arduino Nano ahorra un montón de espacio 00:46:41
en tu casa 00:46:43
Sí, sí, cambia la altura y todo 00:46:43
Qué bien 00:46:48
Bueno, que sigue sin compilar 00:46:51
a quien tenía 00:47:01
el problema con Debian 00:47:03
Sí, justo en ello. Me he cepillado la instalación del IDE, he limpiado todo y lo he vuelto a reinstalar y estoy comprobando. Porque sí que es verdad que en medio del proceso intentó el IDE actualizar mi librería y como tardaba un siglo cancelé y he pensado que quizá lo había dejado en un estado degradado. Por eso estoy reinstalando a ver qué pasa. Y justo ahora la acabo de dar a recopilar. 00:47:05
Vale, vale, vale. 00:47:32
Elena. 00:47:34
si, no te importa 00:47:34
mientras que está al descanso 00:47:37
no sé, es que estoy pensando que sea un problema 00:47:38
de frecuencia, ¿puedes explicar otra vez 00:47:41
cómo hacer que tanto el emisor 00:47:43
como el receptor tengan la misma frecuencia? 00:47:45
no sé, porque algo he hecho yo mal 00:47:46
sí, sí, claro 00:47:47
te ha empezado, todavía no has recibido 00:47:50
nada, nada, yo no 00:47:53
vale, vale, vale 00:47:55
pues venga 00:47:57
cojo mi módulo de radio 00:47:57
voy a desconectarlo 00:48:01
y lo voy a quitar ahora 00:48:05
y lo conecto 00:48:07
aquí con el GND 00:48:10
GND 312 11 10 98 00:48:12
y lo conecto 00:48:16
a mi donador 00:48:23
y yo primero 00:48:25
a ver a ver si se confía 00:48:28
herramienta 00:48:30
el 6 00:48:33
bueno todavía me sigue 00:48:35
Yo lo que voy a hacer 00:48:38
Va a ser leer 00:48:44
Lo que tengo 00:48:45
Y lo cargo 00:48:47
Y así me aparece lo que tengo ahora 00:48:51
Hay configuración 415 00:48:56
¿Qué te parece? 00:49:05
Dame un segundo 00:49:09
No te preocupes 00:49:10
O sea, tengo que poner delante de 00:49:13
De write config 00:49:17
Las dos 00:49:18
dos barras de 7 00:49:20
de las que aparecen en el número 7 00:49:21
shift 7 00:49:24
si, a mi me aparece ahora 434.000 00:49:25
3930 00:49:32
vale 00:49:33
perfecto, pues ahora 00:49:35
conecta el otro 00:49:37
y conecta tu receptor 00:49:38
vale 00:49:43
y le carga exactamente 00:49:45
el mismo programa 00:49:47
leyendo 00:49:48
con las dos barras delante 00:49:50
del right 00:49:53
Sí, leyendo, porque quieren leer 00:49:54
leer qué tiene. 00:49:56
Vale, pero 00:50:00
al receptor este USB, ¿yo le puedo 00:50:00
cargar programas? 00:50:03
No, no, tienes que quitar este 00:50:05
y conectar 00:50:08
el receptor. 00:50:10
Vale, vale. 00:50:13
Igual, ¿no? 00:50:22
Empezando por el GND. 00:50:22
Exactamente igual. 00:50:25
Empezando por el GND, 13, 12, 11, 10. 00:50:26
Vale, y le doy otra vez 00:50:29
a subir. 00:50:30
lo cargas, bueno, le das a herramienta 00:50:31
no te habrá cambiado el puerto 00:50:34
pero por si acaso 00:50:35
y lo cargas 00:50:36
vale, en teoría ya lo he subido 00:50:38
entonces ahora le quito de ahí 00:50:49
y que te aparece 00:50:52
ah, espera 00:50:54
perdona 00:50:55
aparece lo mismo 00:50:57
434.3930 00:51:00
vale, bueno 00:51:02
pues ya has descartado que 00:51:04
no es la configuración 00:51:06
pues ahora 00:51:09
vuelve a conectar 00:51:10
tu módulo 00:51:11
emisor 00:51:14
a la protoboard 00:51:15
o como lo tengas conectado 00:51:18
GND 00:51:19
yo ya compré aquí 00:51:23
tengo GND que es mi azul 00:51:25
a menos, perfecto 00:51:28
el verde 00:51:32
que es mi VCC 00:51:34
a 5 voltios 00:51:35
TX con TX 00:51:36
no, TX con 00:51:40
rx y tx 00:51:42
con rx 00:51:44
y luego en el transceptor 00:51:45
están 00:51:51
gnd gnd 00:51:56
5 voltios vcc 00:51:58
r con r y t con t 00:52:02
todo eso lo tienes 00:52:06
si estoy revisando 00:52:08
los todos pero creo que si 00:52:10
pero tengo 00:52:12
vuelve a conectarlo 00:52:12
tendrás que conectar primero 00:52:18
el emisor para cargar 00:52:24
el programa el emisor y la carga del programa de apc el de hola mundo al emisor y al emisor 00:52:26
ya lo he subido 00:52:41
y emite 00:53:29
ahora abro 00:53:31
vale, lo has subido 00:53:33
aquí te aparece hola hola hola 00:53:34
hola mundo hola mundo 00:53:38
perfecto, entonces ahora 00:53:39
conecta el 00:53:41
USB 00:53:44
y abro otra vez el mismo programa 00:53:44
para ver si recibe 00:53:49
abro otra vez el de test 00:53:52
¿no? 00:53:54
abre un nuevo programa de arduino 00:53:55
¿dónde tiene? arduino tiene 00:53:58
cuando abre arduino así 00:54:00
sin ningún programa 00:54:04
lo tiene en el escritorio como 00:54:06
un icono 00:54:07
bueno, yo lo abro directamente de la carpeta 00:54:09
sí, pero por si acaso 00:54:12
ábrelo desde donde lo tienes en tu ordenador 00:54:14
si lo tienes en el escritorio como 00:54:16
un icono 00:54:18
yo lo tengo aquí abajo como 00:54:19
en la en la barra de herramientas abro primero el programa y desde el programa cargo no tienen 00:54:21
carga nada tu abre el programa ya lo tengo y ahora si herramientas sin tocar nada no toques nada de 00:54:35
lo que te aparece herramienta le das a com y lo digo con estado que no me aprobamos le das al 00:54:42
comp que te haya salido que no tenga 00:54:52
Arduino, porque tendrá uno con Arduino 00:54:54
y otro sin Arduino. 00:54:56
Sí, ya le he dado al puerto que no tengo 00:54:57
Arduino. 00:55:00
Y ahora vamos al tercero. 00:55:01
Nada, ahí sigue igual. 00:55:04
¿Solo tiene uno? 00:55:07
Porque, por ejemplo, mira, a mí aquí no me aparece. 00:55:08
No, yo solo 00:55:11
tengo mi ordenador, 00:55:12
solo tiene dos puertos USB. 00:55:14
Entonces, en uno está el Arduino y en otro está el 00:55:16
receptor. Entonces, es que hay poca 00:55:18
posibilidad de confundirme en eso. 00:55:21
está con 00:55:23
con Windows 00:55:24
te reconoce el puerto 00:55:30
cuando te va a meditar el dispositivo 00:55:33
si, si 00:55:35
te va a meditar el dispositivo 00:55:37
ah, se me ha abierto el otro 00:55:42
a ver 00:55:46
en un 00:55:52
en un 00:55:54
en un 00:55:56
CP210XUSB 00:55:56
esto aprieta aquí 00:56:03
Espera un segundito 00:56:04
y te lo digo 00:56:07
Me aparece lo mismo que a ti 00:56:07
O sea que sí me lo reconoce 00:56:33
Vale, sí te lo reconoce 00:56:36
A las 7 y media hablamos 00:56:39
Qué extraño 00:56:42
Oye, ¿has probado? 00:56:43
Mira, igual yo hice 00:56:44
A conectarlo directamente 00:56:46
no, no lo he probado 00:56:50
o sea, conectar 00:56:53
esto 00:56:57
así directo 00:56:58
no, pero lo puedo probar ahora mismo 00:57:03
o sea, sin cables te refieres 00:57:06
no, no lo he probado 00:57:07
tú tenías solo conectado cuatro cables 00:57:09
que son los cables que yo he conectado 00:57:13
y tenías 00:57:14
el pin RTS libre 00:57:16
sí 00:57:18
Vale, pues mira, probar así 00:57:20
O sea, lo que pasa es que así se conecta 00:57:23
Todo, ¿no? 00:57:26
Claro, así se conecta todo 00:57:27
A mí así no me ha funcionado 00:57:28
Pero bueno 00:57:31
Igual 00:57:34
Igual hay alguna 00:57:35
Configuración del puerto USB 00:57:38
Que tu ordenador tiene 00:57:39
Por lo que sea, por la marca 00:57:41
O por lo que sea 00:57:43
Que permite conectarlo así 00:57:44
Vale, pues voy 00:57:47
A ver si me han respondido 00:57:51
Que raro, que raro 00:57:56
Que ya tendría que verlo 00:58:10
Como vosotros vais a estar 00:58:14
El miércoles 00:58:18
Sí, yo creo que me lo llevaré el miércoles 00:58:19
Y seguro que 00:58:21
Hay una pregunta 00:58:24
Para el miércoles 00:58:29
Yo el sensor este 00:58:30
De presión y temperatura 00:58:32
Diría que se puede 00:58:34
fundió con el tema este de los 5 voltios 00:58:36
y el 3.3, era por eso, ¿no? O sea, al final 00:58:38
era 3.3, ¿cómo haría que 00:58:40
a 3.1... Pues no, no lo sé, 00:58:42
mira, hasta que pruebe uno de los vuestros 00:58:44
no lo voy a saber, porque yo aquí tengo uno 00:58:46
Yo he probado otro, ¿eh? 00:58:48
Yo lo digo 00:58:51
por eso, porque yo he probado con 00:58:52
otro que me ha dejado un compañero 00:58:54
y ese otro sí funciona, exactamente 00:58:55
igual funciona, o sea, que el mío 00:58:58
debe de estar 00:59:00
fundido por lo de los 5 voltios, sí 00:59:01
Ah, o sea, y tiene que ser a 3.3, 00:59:04
¿no? seguro. Sí, a 3.3 el nuevo 00:59:06
me funciona perfecto. Vale 00:59:08
yo llegué a hacerlo funcionar este 00:59:10
a 5, pero es cierto que cuando lo toqué 00:59:12
al final de la sesión estaba que ardía 00:59:14
como tiene sentido que sea por eso 00:59:16
pero ahora ni a 3.3 ni a 5 ni nada 00:59:18
no me lo detecta 00:59:20
si hacía falta el sensor o no 00:59:21
porque no sé si voy a tener sensores 00:59:24
en el cole 00:59:25
¿hace falta ese sensor para mí? 00:59:26
Sí, no, creo que llegó 00:59:29
creo que llegó 23 00:59:30
vale 00:59:33
espero que no tener que dar 00:59:34
a mí por lo menos yo creo que sí 00:59:37
pero bueno, por eso 00:59:41
pero yo 00:59:43
de todas formas 00:59:45
tengo ganas de ver qué va a pasar con ese sensor 00:59:46
porque yo lo quiero exactamente igual 00:59:49
este morado, espero que también vosotros 00:59:51
y a mí esto me ha funcionado 00:59:53
cinco voltios 00:59:55
Subido por:
Innovacion
Licencia:
Reconocimiento - No comercial - Compartir igual
Visualizaciones:
175
Fecha:
17 de enero de 2022 - 23:27
Visibilidad:
Público
Centro:
C RECURSOS INNOVACIÓN
Duración:
1h′ 00′ 02″
Relación de aspecto:
1.78:1
Resolución:
1920x1080 píxeles
Tamaño:
569.19 MBytes

Del mismo autor…

Ver más del mismo centro

EducaMadrid, Plataforma Educativa de la Comunidad de Madrid

Plataforma Educativa EducaMadrid
