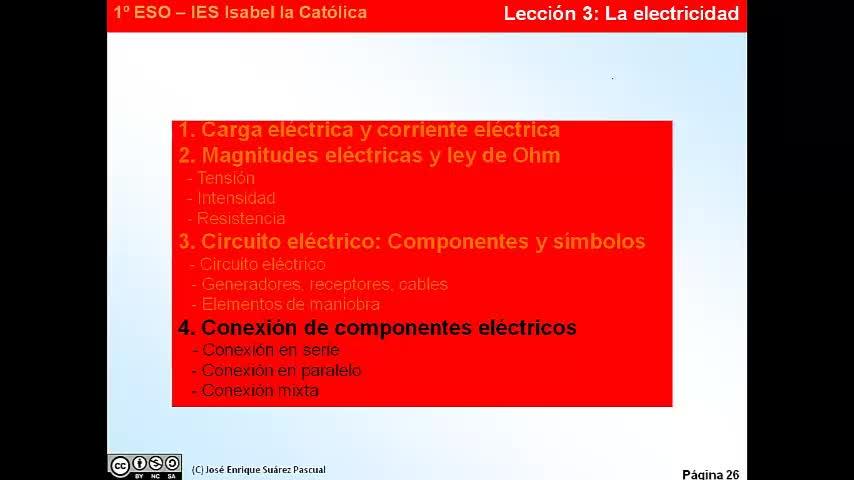

1º ESO / Tema 3 -> Punto 4 - Conexión de componentes eléctricos - Contenido educativo

Ajuste de pantalla

El ajuste de pantalla se aprecia al ver el vídeo en pantalla completa. Elige la presentación que más te guste:

Subido el 26 de abril de 2020 por Jose Enrique S.

122 visualizaciones

Más información Transcripción

Descargar la transcripción

Bien, y para terminar el tema, una vez que ya hemos visto qué es la electricidad, cuáles son sus magnitudes más importantes y qué componentes forman un circuito eléctrico, en este punto 4 vamos a ver cómo los podemos conectar entre sí. 00:00:00
Fijaos en este proyecto. Es el mismo proyecto, tiene exactamente los mismos componentes, tiene tres bombillas y una pila, tres bombillas que son los receptores, que van a recibir los electrones de la pila para provocar luz. 00:00:13
Pero fijaros que a pesar de que los componentes son exactamente los mismos, la luminosidad no es la misma. En este del medio tenemos un poquito más de luminosidad, en este de la izquierda tenemos muy poquita y este de la derecha es una mezcla intermedia entre los dos. 00:00:25
Entonces, ¿por qué ocurre esto? Pues porque las conexiones de los componentes son diferentes. El de la izquierda está conectado de una manera, el de centro está conectado de otro y el de la derecha de otra diferente. 00:00:41
Luego, por lo tanto, tenemos tres maneras de conectar los componentes eléctricos para formar un cable. La primera se llama conexión en serie. ¿En qué consiste la conexión en serie? Pues tal como veis en esa imagen, consiste en conectar todos los componentes uno detrás de otro de manera que el último se conecta con el primero. 00:00:51
Entonces yo cojo un cable, uno, el primer componente con el segundo, el segundo componente se une con el tercero, el tercero se unirá con el cuarto, con el quinto, con el sexto, con los que quiera, de manera que al final el último de todos se conecta con el primero y al final obtenemos un único círculo de conexión por el cual los electrones se mueven. 00:01:09
Aquí lo tenéis en forma de componente y aquí lo tenéis en forma de símbolos. Vamos a ir repasando los símbolos, una pila de 6 voltios, un generador y tendríamos una resistencia de 10 ohmios, otra resistencia de 10 ohmios, otra resistencia de 15 ohmios, si os fijáis el primero con el segundo, el segundo con el tercero, el tercero con el cuarto y el cuarto con el último, de manera que al final hemos creado un círculo de conexión por el cual los electrones se mueven. 00:01:33
Bien, pues este tipo de conexión tiene una serie de características. 00:02:03
Primero, la tensión del generador se reparte entre todos los componentes pero la intensidad es la misma. 00:02:06
Es decir, que si por ejemplo la pila que hemos utilizado es una pila de 4,5 voltios y tenemos tres componentes, 00:02:12
el primero recibe 1,5, el segundo recibe 1,5 y el tercero recibirá 1,5. 00:02:18
Como la tensión se reparte, ¿qué va a pasar? 00:02:24
Que los receptores no van a funcionar al máximo de su capacidad. 00:02:27
Es decir, las bombillas no van a lucir a tope, el motor no va a girar tan rápido, la resistencia no va a provocar tanto calor, etc. 00:02:30
Pero como estamos cogiendo menos electrones y menos energía del generador, este generador va a durar un poquito más que en la siguiente conexión que vamos a ver a continuación. 00:02:39
Y tercera característica de esta conexión, como estamos formando un único camino para los electrones con todos los componentes, 00:02:48
en el momento en que uno de ellos se estropee 00:02:57
en el momento en que el cable 00:02:59
se rompa o se interrumpa 00:03:01
en cualquier sitio, ya no cumplimos la 00:03:03
condición que hemos explicado de que para que los receptores 00:03:05
funcionen, el camino desde el 00:03:07
generador hasta que volvemos a él tiene que ser cerrado 00:03:09
y por tanto en el momento en que se corte el cable 00:03:11
en cualquier parte del circuito, todos 00:03:13
los demás, como veis en 00:03:15
la transparencia, todos los demás 00:03:17
dejan de funcionar. Bien, 00:03:19
esa sería la conexión en serie, uno detrás del otro 00:03:23
la conexión dual o equivalente 00:03:25
es la conexión en paralelo. 00:03:28
¿En qué consiste una conexión en paralelo? 00:03:30
En que no conecto los componentes uno detrás de otro, 00:03:32
como hemos visto anteriormente, 00:03:35
sino que conecto uno encima de otro. 00:03:37
De manera que, si os fijáis, están en paralelo. 00:03:39
Tenemos un componente, 00:03:42
tenemos un componente 00:03:46
que se une con el mismo lado de otro componente 00:03:47
que se une con el mismo lado de otro componente. 00:03:51
Y ahora, el lado derecho de este componente 00:03:54
lo unimos con el lado derecho de este componente 00:03:56
con el lado derecho de este componente. 00:03:58
De manera que no tenemos uno detrás de otro, sino que tenemos uno encima de otro y tenemos en este caso un círculo para que los lectores se muevan y otro círculo para que los lectores se muevan, no uno solo como en el circuito de tensión. 00:03:59
Ahí lo veis a nivel de componentes y aquí lo veis a nivel de esquema. Aquí tenemos la pila de 5 voltios, un componente, otro componente, otro componente y en vez de ponerlos uno detrás de otro, todos los lados de arriba unidos entre sí y todos los lados de abajo unidos entre sí, de manera que queda uno encima del otro o uno al lado del otro. 00:04:11
y tenemos uno, dos y tres caminos para que los lectores se puedan mover. 00:04:33
Entonces, esta conexión tiene una serie de características que si os fijáis y os recordáis 00:04:40
van a ser las duales de la anterior. 00:04:43
Fijaros, en el circuito en serie la tensión del generador se repartía entre todos los componentes, 00:04:47
pues en el circuito en paralelo es lo contrario, la tensión del generador se va a repartir. 00:04:52
En el circuito en serie la intensidad era la misma para todos los componentes, 00:04:57
En el circuito empaero la intensidad se reparte. En el circuito en serie, al dividir la tensión entre todos los componentes, no podrían funcionar al máximo de su potencia. En cambio, en el circuito empaero, como la tensión que reciben los componentes es la máxima que pueden recibir de la pila o del rector, los componentes funcionan a tope. 00:05:01
Y la luz lucirá al máximo, el motor girará más rápido, etc. 00:05:20
Pero ¿cuál va a ser la desventaja? 00:05:24
Que al coger más energía del generador, el generador va a durar menos y se va a gastar antes. 00:05:25
Justamente lo contrario de lo que pasaba en el circuito en serie. 00:05:32
¿Y qué pasaba en el circuito en serie? 00:05:35
Como solo teníamos un camino para que los cilindros se movieran, solamente un círculo, 00:05:37
en el momento en que se estropeaba uno de los componentes o se cortaba el cable por cualquier sitio, 00:05:41
todo dejaba de funcionar. 00:05:46
En cambio, en el circuito en paralelo, no. 00:05:47
fijaros, tenemos este circuito 00:05:48
y se estropea la bombilla 00:05:51
que tenemos aquí abajo 00:05:53
bueno, pues evidentemente 00:05:55
esta deja de funcionar, pero no siguen funcionando 00:05:57
¿por qué? porque el camino que va 00:05:59
desde la pila, la estricidad 00:06:01
viene por aquí, cuando llega aquí dice 00:06:03
¿puedo pasar por aquí? ¿puedo pasar por aquí? 00:06:05
sí, puedo pasar, atravieso 00:06:07
llego y como tengo un camino por el que los estriciles 00:06:09
se mueven, esta bombilla funciona 00:06:11
un poquito de estricidad irá por aquí 00:06:12
y cuando llegue a este punto irá, ¿puedo pasar por aquí? 00:06:15
o puedo pasar por aquí. Por aquí no puedo 00:06:17
pasar porque está roto, pero por aquí sí puedo 00:06:19
pasar. Luego llego por aquí, vuelvo 00:06:21
a generar y tengo otro círculo 00:06:23
pero los reactores funcionan y por tanto 00:06:24
la bombilla funciona. 00:06:26
Luego, si os fijáis, el circuito serie y el 00:06:29
circuito paelo son justamente 00:06:31
el complementario. Lo que pasa en uno 00:06:32
en otro pasa justamente lo contrario. 00:06:34
En el serie la tensión es la 00:06:37
misma, perdón, en el serie la tensión 00:06:38
se reparte, en el paelo es 00:06:40
la misma. En el serie 00:06:43
la intensidad es la misma, 00:06:44
en el paralelo se reparte 00:06:46
en el serie los elementos no funcionan a tope 00:06:48
en el paralelo funcionan a tope 00:06:50
en el serie el generador dura menos 00:06:52
dura más 00:06:54
en el paralelo dura menos 00:06:57
y en el serie si un componente falla o se corta el cable 00:06:58
el resto deja de funcionar en el paralelo 00:07:01
pero que pasa 00:07:03
que normalmente en los circuitos de verdad 00:07:05
los circuitos reales que tienen muchos componentes 00:07:06
y suelen ser complicados 00:07:08
no es todo serie o todo paralelo 00:07:09
sino que normalmente lo que se hace es que se mezclan 00:07:12
los dos y habrá componentes que vayan en serie, habrá componentes que vayan en paralelo, de esa forma puedo coger las ventajas de uno y de otro en las partes que me interesen. 00:07:14
Pues bien, a este tipo de circuitos se les llaman circuitos mixtos. Aquí tenéis un circuito mixto en el cual tenemos una batería, que es un generador, conectado en paralelo a dos bombillas, 00:07:24
conectadas en paralelo a tres bombillas, pero fijaros, estas tres bombillas entre sí están conectadas una detrás de otra en serie. 00:07:36
Los circuitos reales son así. ¿Y por qué? Pues porque, por ejemplo, puede haber partes que me interese conectar en serie para ahorrar energía, que es una de las ventajas que tiene el circuito en serie. O porque quiero que cuando un componente se apague, también quiero que otro se apague, que son las características del circuito en serie. Pero puede ocurrir que haya partes que las tenga que conectar en paralelo. ¿Por qué? Porque quiero que cuando un componente se apague, el resto siga funcionando. Y eso es una de las características que tiene la conexión en paralelo. 00:07:44
Luego, por tanto, resumiendo el punto, tenemos tres tipos de conexiones. Tenemos conexión serie, conexión paralelo y conexión mixta. Y las tres tienen características diferentes y las tres tienen sus ventajas y sus desventajas que pueda producir en cualquier imagen. 00:08:11
Con lo cual, volviendo a la primera imagen que hemos visto del punto en el cual tenemos el proyecto, ahora ya sabemos que el que menos luce es el circuito en serie, el que más luce es el circuito en paralelo y el que es una mezcla de ambos es el circuito meza que se llama circuito mixto. 00:08:26
Bien, con esto ya hemos terminado el punto 4. 00:08:44
