Introducción al direccionamiento IPv4, clases de direcciones, etc.

Más información Transcripción

Descargar la transcripción

Hola, buenas tardes. 00:00:01
Voy a hacer una grabación sobre el tema 11, 00:00:03
que es asignación de direcciones IP. 00:00:07
Entonces, en este tema 00:00:10
vamos a ver 00:00:12
el funcionamiento de las direcciones IP versión 4, 00:00:14
en el tema 11 del CCNA. 00:00:19
Y después, en el tema 12, aparece el IP versión 6. 00:00:22
Bien, entonces, ya sin más preámbulos, 00:00:25

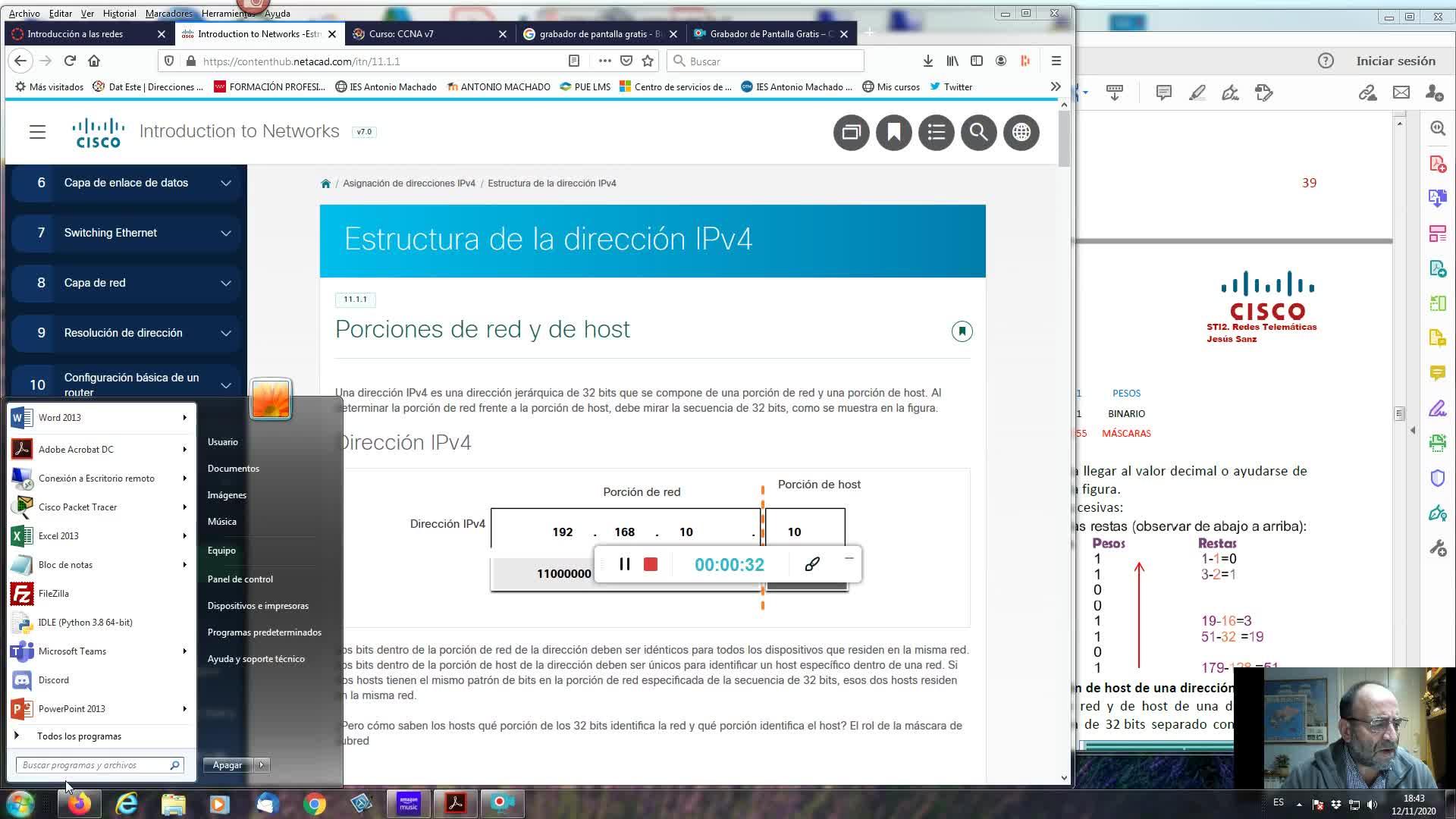

vamos a hablar de las direcciones IP. 00:00:28
Mirad, para ir haciendo las explicaciones en lugar de pizarra vamos a abrir una hoja de Excel y aquí vamos a ir haciendo anotaciones, fijaros. 00:00:30
Lo primero de todo es decir que una dirección IP del tipo que tenéis ahí, si ponemos aquí una parte de dirección y una parte de máscara, la dirección está formada por cuatro números, 192, 168, 10, 10, que van separados por un punto. 00:00:40
Yo aquí el punto no lo voy a poner, van a ocupar las casillas de Excel. Entonces, la máscara, una dirección IP siempre va acompañada por una máscara y la máscara del tipo 255.255.255.0, bueno, pues me indica la parte que está, bueno, el significado de estas direcciones viene en binario. 00:01:06
Entonces, vamos a ver, vamos a pasar esto una casilla más abajo y vamos a poner esta dirección en binario aquí, ¿de acuerdo? 00:01:31
Bueno, fijaros, antes de nada acordaros que podemos recurrir a nuestra famosa chuleta de 8 unos, 3, 4, 6, 7 y 8 00:01:44
y vamos a poner en la parte de arriba el valor de los pesos. 00:01:57
Los pesos es empezando por 1, 2, 4, 8, 16, 32, 64 y 128. Esto nos ayudará a hacer los cambios de base. 00:02:03
Ahí debajo vamos a poner las máscaras. En esta plantilla para máscaras lo que consideramos es que podemos tener una máscara con un solo uno, que valdría 128, o con uno y otro unos, vamos creciendo de izquierda a derecha, entonces esto sería 192. 00:02:23
Si le añadimos otro 1, le tendríamos que sumar al 192 el número 32, eso es 224, 240, 248, 252, 254 y si tenemos todo 1, pues 255 valdría esa máscara. 00:02:44
¿Vale? Entonces, esto lo vamos a hacer un poquito más pequeño 00:03:11
Para que no nos ocupe 00:03:15
Y esa es nuestra chuletilla, que yo os recomiendo que siempre la tengáis a mano 00:03:17
Cuando vais a hacer problemas de este tipo 00:03:22
Entonces, vamos a poner el 192 en binario 00:03:24
Sería, mirando aquí esto, pues 1, 1 00:03:30
Tenemos 1, 1, 0, 0 00:03:33
Yo siempre voy a dar un bloque de 4 y un espacio en blanco 00:03:36
el 192 sería ese. El 168, fijaros, 168 si lo hacemos por el sistema que vimos en clase de restas de pesos 00:03:40
de mayor a menor, si a 168 le quitamos 128 me quedan 40. Entonces, de momento, tengo un 1 y a continuación 00:03:54
De esos 40 serían 32 más 8, entonces seguimos poniendo 1, como me he saltado el 64 pongo un 0, después del 32 pongo un 1, 16 un 0, espacio en blanco y ahora me falta el 8 que es un 1, 0, 0, 0, ¿vale? 00:04:04
Bien, ese es el 168, el 10 serían 8 más 2, 1, 2, 3, 4, 8, más 2, y bueno, en el ejemplo me han puesto otra vez un 10, un 10 en decimal, que pasado a binario es 00001010, ¿vale? 00:04:30
Bueno, ya tenemos nuestro número en binario. 00:04:52
Bueno, pues ahora nos tenemos que fijar en la parte de la máscara que lleva unos. 00:04:55
A ver, ¿por qué digo unos? Vamos a poner la máscara también en binario. 00:05:03
En binario. Entonces esta máscara en binario es el 255, es todo unos. 00:05:07
A ver, uno, uno, uno, uno. 00:05:18
Y ahora esto todo hace dos. 00:05:32
vale, pues la parte de la máscara que está con 255 00:05:34
que no tiene por qué ser 255, siempre puede ser cualquier número de estos de aquí 00:05:41
puesto en binario la parte que tiene unos 00:05:46
esta es la parte de red 00:05:49
entonces, vamos a poner esto en un color, por ejemplo 00:05:52
pues amarillo, vale 00:05:57
entonces me fijo, comparo mi dirección IP con la máscara 00:06:00
Todo lo que tenga unos, esta es la parte, fijándome en la máscara, de red. Vamos a poner aquí, esto lo unimos y ponemos aquí que esta es la parte de la dirección que corresponde a la red. 00:06:05
Esa parte nunca cambia, no la puedo tocar. Si la cambio, tengo que cambiar de interfaz del router para poder comunicarme con otra. 00:06:21
Y ahora, esta parte, la parte que está bajo ceros en la máscara, lo indicamos aquí, esta es, lo vamos a poner en un color distinto, 00:06:32
por ejemplo en este, en azul, ¿vale? Esta es, que corresponde que en mi dirección IP con el 10, esta es la parte de host, ¿de acuerdo? 00:06:43
Entonces, vale, lo primero que tenemos que ver es varias cosas. La dirección, partiendo del ejemplo que tenemos arriba, 00:06:56
Lo voy a copiar para no tener que volver a escribirlo, pero le vamos a quitar el fondo, ¿vale? Esa dirección con ceros al final, pongo un cero, esa es la dirección de red, esa es la dirección de red. 00:07:11
que significa, se consigue una dirección de red 00:07:32
poniendo la parte de red como estaba 00:07:38
y la parte de host todo a ceros 00:07:41
¿de acuerdo? 00:07:44
está claro que ese cero procede de hacer 00:07:46
cero, cero, cero, cero 00:07:48
cero, cero, cero, cero 00:07:49
vale, entonces es 00:07:51
la dirección de red se obtiene 00:07:53
poniendo la parte de host 00:07:56
todo a cero 00:07:59
vale, ahora vamos a dar un salto y vamos a poner aquí la dirección de broazcas 00:08:02
la dirección de broazcas referida a esa dirección 00:08:08
bueno, ya sabéis que la parte de la red, lo que era amarillo no lo puedo tocar 00:08:13
luego lo vuelvo a escribir igual, 192, 168, 10 00:08:19
y ahora, aquí pongo el valor más alto que pueda conseguir 00:08:23
concretamente, 1, 1, 1, 1, todo a unos 00:08:27
eso corresponde con el número 255 00:08:32
¿Vale? Entonces, ¿cómo se consigue una dirección de broadcast de un ordenador? Pues se consigue poniendo la parte de host todo a 1. 00:08:36
Muy bien, y ya que hemos dicho eso me pueden preguntar ahora, ¿cuál es la primera dirección de red válida y cuál es la última dirección de esa red válida? 00:08:49
cuando dice válida se refiere a que se la podemos poner a un host y funciona 00:09:24
ese host puede funcionar 00:09:30
entonces la parte de aquí, la parte que corresponde a la red siempre es igual 00:09:32
no lo puedo tocar 00:09:37
entonces, ¿cuál es la primera dirección de red válida? 00:09:39
pues después del 192.168.10.0 sería sumarle uno más 10.1 00:09:43
¿Y cuál es la última dirección? Es decir, la primera dirección de red válida se consigue a partir de la de red, que era la 192.168.10.0, sumándole 1. 00:09:51
¿Cuál es la última dirección de red válida? Pues el broazcas menos 1. 00:10:03
Dice, ¡buah, qué fácil! Bueno, es fácil ahora cuando empecemos a meter máscaras de otro tipo, hay que tener claras esas ideas. 00:10:10
Entonces este sería un 254. Es decir, yo en esta red, que es la 192.168.10.0 barra 24, ¿por qué 24? Porque lleva 3 por 8, 24 unos. 00:10:16
Esta red se le llama barra 24. Es un barra 24. Entonces, esa dirección de red, puedo poner 254 direcciones válidas a 254 ordenadores, 00:10:31
que serían desde el 1 al 254. No puedo usar ni la 0, ni puedo usar la terminada en 255, porque son direcciones reservadas para red y para host, ¿vale? 00:11:03
Muy bien, pues eso es lo primero que nos están contando aquí en el tema. Bueno, nos explican cómo se pone la dirección, esa dirección IP, la compara con la máscara, 00:11:16
bueno, fijaros, lo de las barras, un barra 8 que es 00:11:30
un barra 8 es una red barra 8 que lleva 00:11:34
255 y todo ceros, es decir, lleva 00:11:38
8 unos, eso es un barra 8, un barra 16 00:11:42
sería 255, 255, barra 00:11:46
24, 3 veces 255 00:11:50
y ahora a partir de ahí, si añado un bit más 00:11:54
sería un barra 25, 26, 27, 28, 29 y 30 00:11:57
y que corresponde con los valores 00:12:03
128, 192, 224, 240, 248 y 252 00:12:05
aquí lo tenéis en binario 00:12:11
que es justo lo que pusimos en nuestra chuletilla al principio 00:12:12
¿vale? aquí los tenéis los valores 00:12:16
hasta el 252, hasta un barra 30 00:12:18
que es una dirección que se utiliza en Red Air 1 00:12:21
¿vale? 00:12:24
bien, pues visto eso, fijaros aquí me explica 00:12:24
cómo se utiliza la máscara, bueno estos son detalles que 00:12:31
bueno, los vemos pero tampoco hace falta, es decir, comparo 00:12:34
la dirección del host con la máscara 00:12:38
le hago una operación AND, la operación Y y un 1 00:12:42
deja pasar todo lo que hay arriba, 1 con 1, 1 00:12:46
1 con 1, 1, 0, AND con 1, 0 00:12:49
es decir, se reproduce lo de arriba 00:12:53
y en la parte de abajo 00:12:55
como la máscara vale cero 00:12:58
el resultado vale cero 00:12:59
entonces se obtiene la dirección de red 00:13:01
esto es lo primero que hace un router cuando recibe un paquete 00:13:03
compara la dirección IP que le ha llegado 00:13:05
con la máscara 00:13:08
le hace la operación AND 00:13:09
de esa red, ¿verdad? 00:13:10
y obtiene la dirección de red 00:13:13
y ahí sabe donde tiene que enrutar 00:13:15
el paquete, ¿vale? 00:13:17
muy bien 00:13:19
Bien, aquí tenéis lo que acabamos de hablar de qué direcciones son la dirección, veis aquí dirección de red con todos ceros, justo lo que hemos hecho allí, dirección de broascas con todos unos y luego la primera dirección válida la ha terminado en uno y la última la ha terminado en 254. 00:13:20
La parte de arriba siempre se mantiene igual, ¿vale? 00:13:47
Bien, bueno, aquí nos pone un ejemplo, fijaros, vamos a hacer uno sencillito, os recomiendo que lo practiquéis, ¿de acuerdo? 00:13:51
Bueno, no tiene mucha dificultad porque ya me dan el problema, me dan una dirección de Hoss como decimal punteado, que es como se llama, decimal punteado. 00:14:01
Me la comparan con una máscara, que en este caso son 240, pero bueno, lo más complicado que sería pasarlo a binario ya me lo dan hecho. 00:14:11
Me dan la dirección en binario y la máscara en binario, o sea que el problema es muy pequeño. 00:14:20
Entonces me dice, pon la dirección de red, o sea, partimos de una dirección de un host y ahora quieren obtener la de red. 00:14:27
Bueno, pues todo lo que esté bajo los unos, me dice que lo ponga en binario, lo tengo que copiar igual. 00:14:35
Luego aquí es, me voy fijando aquí arriba, ¿verdad? Y tengo que ir copiando todo eso hasta aquí. ¿Veis que tengo unos en la máscara? Todo eso lo copio abajo. 00:14:40
Entonces es 1 0 1 0, aquí no puedo dar espacio en blanco, 1 1 0 0, 0 0 0 1, 1 0 0 0, en este, 1 1 0 1, 0 1 1 1. 00:14:51
Y en el último tengo que copiar los cuatro primeros, 1, 0, 1, 1, ¿vale? 00:15:15
Y la parte de abajo serían todos ceros, ¿vale? 00:15:22
Bien, entonces ahora me dice que ponga el valor en decimal, en decimal punteado de la red. 00:15:29
Entonces los primeros valores, como son idénticos, pues tengo que poner el 172, 24, 215 y aquí lo único que tendría que hacer es sumar 128 más 32 más 16, ¿vale? 00:15:37
Lo podemos hacer de cabeza, lo podemos hacer aquí. 128 más 32 más 16. Como tengo abierto un Excel. Bueno, esto es hacer un poco de trampa porque luego no se pueden usar calculadoras ni nada así. Es 176. Esa sería la dirección de red. 00:15:59
Lo verificamos y sale que es incorrecto. 00:16:18
A ver, ¿qué hemos hecho aquí mal? 00:16:24
Hemos copiado 128, 32 y 16. 00:16:27
Estaríamos copiando hasta aquí. 00:16:32
A ver, nos hemos equivocado en algo más. 00:16:34
Ah, no, está mal aquí. 00:16:35
1, 0, 1, 1. 00:16:39
No, lo hemos copiado bien. 00:16:41
1, 0, 1, 1. 00:16:44
Estamos copiando hasta aquí. 00:16:47
Sí, está bien, no sé por qué me dice que dirección de red en formato binario, no, no lo entiendo, 128, 192, 224, 240, está bien, entonces tiene que copiar los cuatro primeros bits, 1011, bueno, pues, no sé por qué, ¿vale? 00:16:49
a ver, ah, que tontería, 1, 0, 1, 1, es que habíamos puesto un 0 de menos, ese era el problema, bueno, no es un fallo como tal, pero simplemente es que habíamos escrito un 0 de menos, veis, hay que poner 4 ceros al final y habíamos puesto 3, vale, bueno, pues si cuando hayáis terminado y os salga bien, claro, ahora está bien, le podéis dar a nuevo problema y ya sabéis, 00:17:16
es copiar la parte inferior, fijaros, esta sería, también podemos hacer solo esta, como los unos llegan hasta todo menos 2, 00:17:45
tengo que copiar todo esto en la dirección, en binario, y ahora 0, 0, y eso es, fijaros, he quitado un 2, 00:17:58
Como era un 166, un 164. Vamos a decirle que lo verifique. Todo lo demás es igual. Me dará errores, pero lo último tiene que estar en verde. 00:18:10
Bueno, no me indica nada mal aquí. Si queréis lo hacemos entera. 1, 1, 0, 1. Y esta es la dirección. 10, 147. 00:18:21
claro, simplemente estoy copiando de arriba, es que solo tengo que copiarlo de arriba 00:18:49
son los mismos valores, 209, verificamos 00:18:52
y ahí está, ahora sí que sale correcto, o sea, realmente 00:18:57
esto de aquí es trivial, es copiarlo, pero la última parte 00:19:00
esa tenéis que hacerla, ¿vale? tenéis que ver 00:19:05
donde damos el corte con la máscara y ver en qué se convierte 00:19:08
entonces, la dirección del host, 10, 147 00:19:12
209, 166, tiene esta dirección de red 00:19:16
¿Vale? Muy bien, bueno, aquí hay una parte 00:19:21
que no vamos a hacer, hay una práctica que ya podemos 00:19:25
hacer con lo que acabamos de ver, que se refiere a las direcciones 00:19:29
que es la 00:19:32
a ver si os digo cuál es, bueno, ahora lo vemos 00:19:36
es una práctica de laboratorio, mirad, también se puede buscar aquí 00:19:43
Es muy rápido. Quitamos todo y ahora decimos que nos enseñe las prácticas de laboratorio. Y nos vamos al tema 11, cálculo de direcciones IPv4, la 11.6.6. Esta, la 11.6.6, que además se os pide para presentarla en Moodle. 00:19:47
11.6.6, ¿vale? Entonces, esa práctica 00:20:18
justamente está aquí, ¿vale? 00:20:24
A ver, ¿qué hemos hecho aquí? Ah, vale, no he quedado 00:20:29
en ella y nos hemos ido. Bueno, está un poco más delante, vamos a seguir 00:20:32
por ahora. 00:20:36
Direcciones de red, ahora la vemos más delante. 00:20:40
Unidifusión, las direcciones unicast o unidifusión 00:20:44
son las que se dirigen desde un ordenador hasta otro. 00:20:47
¿Veis? Por ejemplo, sale de la 172.16.4.1 y va a la 4.253. 00:20:53
Todas estas redes son... sale de la 1 y va a la 253. 00:20:59
Perfecto. No hace falta salir del router. 00:21:05
Direcciones de... a ver esto qué es... de difusión. Vale. 00:21:09
Es que esto está mal, dice dirección, esto está mal traducido. Aquí debería poner difusión o broazcas. O sea, fijaros la diferencia, en vez de llamarle broazcas, le llama dirección. Es un problema de traducción. Estoy seguro de que si nos vamos a la versión inglesa, esto hacerlo de vez en cuando, que es sano, ahí lo tenéis, broazcas. 00:21:17
Lo han traducido erróneamente como dirección, ¿vale? Entonces nos vamos a otra vez a la versión española y las direcciones de broazcas son las que van dirigidas, ya sabéis, ¿dónde? 00:21:38
Al menos hay dos tipos de broadcast, fijaros, sería un broadcast que lleva en la parte de host todos unos, por ejemplo, la 172.16.4.255 y lo que se llama una difusión limitada, que es que todos los bits de la dirección son a uno, 255.255.255, así cuatro veces, ¿vale? 00:21:54
Porque los routers no dejan pasar ni un broadcast ni el otro, ni el limitado ni el correspondiente a la red, ¿vale? 00:22:22
Entonces, aquí tenéis un ejemplo, si yo mando un broadcast desde este ordenador, pues llega a todos los dispositivos de la red. 00:22:32
Esto es lo que nos aparece cuando empezamos con el Wireshark a examinar la red y vemos que llega un montón de basura. 00:22:40
Bueno, casi todos son broadcast, pero claro, no os preocupéis que no salen de nuestra red. 00:22:47
Es cierto que si tenemos muchos dispositivos, pues la red se inunda con eso, ¿vale? 00:22:52
Bien, y luego la de multidifusión. Esto es un poco especial, lo vimos ya cuando hablamos de las direcciones Mac. 00:22:57
Una multidifusión es una dirección especial que va a partir de la 224 hasta la 239 y que todos los ordenadores que tengan esa dirección, se llaman direcciones de grupo, van a recibir el paquete. 00:23:03
Por ejemplo, si yo mando desde el 4-1 a la 2-24-10-10-5, pues le va a llegar a este equipo y a este, porque los dos pertenecen a esa dirección de destino. 00:23:18
Vamos a verlo. Bueno, realmente se ha llegado a todos. ¿Por qué? Porque este no tiene esa dirección de destino como controlada, 00:23:31
pero todos la descartan menos los dos a los que va dirigida, ¿vale? 00:23:45
Bien, aquí tenéis una practiquita para practicar. 00:23:50
Entonces me dice, ¿a quién va la 192.168.100.155? 00:23:54
Pues fijaros, si vais a la 255 es a todos los hosts de la red 192.168.100. 00:24:01
este, este también tiene una dirección 00:24:10
que pertenece a ese broazcas, este también 00:24:14
este también y este también, perfecto 00:24:18
sacamos un problema nuevo, esto, un 2.25 00:24:22
2.25, 5.77, 126 00:24:26
ojo que aquí hay dos grupos de broazcas, 2.25 00:24:30
2.25 y luego este, 2.37, 2.37 00:24:34
Entonces, como este va al grupo del 2, 25, es un broadcast para este y para este. 00:24:38
Verificamos. 00:24:44
Perfecto. 00:24:46
Vamos a hacer uno más, que esto es fácil. 00:24:47
Entonces, a ver, nuevo problema. 00:24:50
192, 168, 105. 00:24:53
105 no es un broadcast. 00:24:56
Esto es solo para este. 00:24:57
Verificamos. 00:25:00
Ahí está correcto. 00:25:01
Bueno, muy bien. 00:25:02
Vale. 00:25:03
Ahora, tipos de direcciones. 00:25:04
IP, fijaros, hace, cuando empezó a funcionar internet, en la red original, apareció IP, entonces había unas direcciones con clase, esa técnica de trabajar con clases hoy en día está abolida o superada, pero no fiéis nada de que eso está superado, fijaros, vamos a ir a los apuntes, 00:25:08
Bueno, aquí tenéis la parte que en el tema 11, el resumen de pesos y máscaras, os recuerdo que se puede descomponer un número de binario a decimal por divisiones sucesivas o por restas 128, 32, 16, 2 y 1, ¿vale? 00:25:32
entonces aquí tenéis lo que acabamos de ver de una parte de red y parte de host 00:25:55
qué valores tienen una red barra 8, barra 16, 24, 25, 26 00:26:02
aquí las tenéis puestas en decimal 00:26:09
las direcciones que acabamos de ver resumidas 00:26:10
y esta tabla me interesa que no viene como tal en los apuntes 00:26:13
fijaros, direcciones de clase A son las que empiezan del 1 al 127 00:26:18
Bueno, ya veréis que de 127 nada porque esa es reservada, ¿eh? 00:26:23
Del 1 al 126, bueno, estrictamente es que viene del binario en que empieza el primer dígito de la dirección por 0. 00:26:27
Pero bueno, nosotros lo que tenemos que saber es que la dirección es de este tipo, network, host, host, host, n, h, h, h, y que la máscara es 255, es un barra 8. 00:26:36
Esas son las direcciones de clase A originales, es decir, empiezan de 0 a 126 y tiene una máscara del tipo 255 00:26:48
Direcciones de clase B, bueno, en binario 1, 0, que estos son números comprendidos entre el 128 y el 191 00:26:58
Al final es esto lo que no sabemos, ¿vale? 00:27:06
Entonces, direcciones que empiecen de 128 a 191 y que lleven de máscara un barra 16, 255, 255, 00, eso es clase B. 00:27:09
Clase C, en binario empezarían por 1, 1, 0 y corresponde con valores del 192 al 223, vale, y la máscara es un barra 24, 2, 5, 5, 2, 5, 5, 2, 5, 5, 0, vale. 00:27:20
A partir de ahí no se pueden usar las otras direcciones, están reservadas. Fijaros, del 224 al 239 es lo que hemos visto hace un momento, son direcciones reservadas para broascas, que eso nosotros no las pondremos nunca en una máquina, se asignan con un programa o con Windows o con lo que sea, y luego del 240 al 255, que esto es para hacer experimentación y no se pueden usar tampoco, no funcionan en Internet. 00:27:40
¿Vale? Todo lo que habéis visto arriba son direcciones públicas, direcciones de internet, de la 1 a la 223, pero dentro de esos bloques, bueno, menos el 127, que ya veréis que es reservada, hay unas direcciones que no se pueden usar en internet, están reservadas para intranet, y esas son, bueno, yo creo que os suenan, vamos a ir un poquito más rápido. 00:28:05
de la clase A, todo lo que empieza por 10 00:28:32
veis la parte de 10 en la red 00:28:35
y luego abajo puede llevar lo que sea 00:28:39
con máscara barra 8 00:28:41
de clase B, todo lo que empiece de 172.16 00:28:43
a 172.31 00:28:49
es decir, las 172.16, 172.17, 172.18, 172.19 00:28:52
así hasta 31 00:28:56
esas están reservadas 00:28:57
Acordaros que en el taller usamos la 172.20. Justamente está por aquí en medio. Y con máscara barra 16. Eso es reservado para intranet. Las podemos usar dentro de la empresa, dentro de la casa, pero no fuera, no en internet. 00:29:00
Y luego por último la 192.168.0 a 255. En el tercer número, en el tercer dígito y al final ya puede cambiar el valor que sea. Con máscara 255.255.255.0. 00:29:13
Eso también está reservado para Intranet, ¿vale? 00:29:30
Bien, ahora volvemos aquí, para hablar de más direcciones reservadas. 00:29:34
Estas direcciones se definen en la Request for Comment 1918. 00:29:38
Lo podéis buscar en el Google, que os aparece perfectamente, ¿vale? 00:29:42
Bien, entonces, aquí tenéis lo que acabamos de ver. 00:29:46
Son direcciones reservadas la 10, la 172.16 a 172.31. 00:29:50
Esto es un barra 12 realmente. 00:29:57
vale, la 192.168.0 a la 192.168.255, vale, bien, entonces, esas direcciones, veis, las puedo usar dentro de mi empresa, dentro del router, pero no las puedo enrutar a internet, para salir a internet, el router frontera, el del ISP, el de telefónica, tendrá que hacer NAT, una traslación de direcciones, convierte mi dirección privada en dirección pública, 00:30:00
No os preocupéis que lo veremos en el CCNA 3, ¿vale? Bien, entonces, bueno, mirad, esta figura está bien recordarla porque corresponde con, esta sería la red de mi empresa y este es internet. 00:30:28
Entonces, suele haber en las empresas que tienen página web, correo, cosas, servidores de FTP que se acceden desde la calle 00:30:43
Suele haber una zona que se llama zona DMZ, zona desmilitarizada 00:30:54
Entonces eso es, dice que es internet o empresa, pues ni chicha ni limonada 00:30:59
Es decir, ni está dentro de la empresa ni está en internet 00:31:04
Es una zona que corresponde a la empresa, pero que el router le da un tratamiento especial, permite que desde internet se acceda a la DMZ y de la DMZ al exterior, pero no permite que se entre del exterior a la empresa, ¿vale? 00:31:08
Bueno, entonces sirve, ya veis que este router es un router que tiene propiedades de cortafuegos, de firewall, porque lo necesito para conectar mi empresa al peligro que supone internet, ¿vale? 00:31:24
Muy bien, a ver si nos hemos enterado. Fijaros, empezamos, tenemos que detectar si la dirección es pública, la dejamos salir a internet. 00:31:37
Si es privada, tenemos que decir bloquear. Pública pasa, privada bloqueo. Iniciamos, un 132, eso pasa, porque es de internet, es pública. 00:31:45
Un 53, esa pasa. Vale, ya llevo 6 puntos. 7. Un 112, esa pasa. Acordaros que solo la 10, la 172. Un 192, 188, esa la tengo que bloquear. Es de empresa, es de intranet. Un 172, 29, esa la tengo que bloquear. 00:31:59
Muy bien, pues ya está 00:32:24
Podemos fallar alguna, hemos acertado todas 00:32:26
Bueno, ¿qué más tenemos aquí? 00:32:30
Ah, vale, otras direcciones reservadas, fijaros 00:32:34
Tenemos el loopback, el link local 00:32:37
Y aquí me habla ahora de las direcciones con clase 00:32:41
Bueno, entonces, vamos a verlo sobre la tablita 00:32:45
Que está muy bien, no es por nada 00:32:48
Entonces, el loopback es el bucle a la propia máquina. Todo lo que empiece por 127 no se puede utilizar para direccionar nada. Ese soy yo mismo. Por ejemplo, si tú montas un servidor de página web, lo veremos al final en la capa de aplicación, y pones en el explorador de internet 127.0.0.1, ese eres tú. Esa es tu máquina. 00:32:50
Entonces da lo mismo poner tu IP completa que poner, vamos a ver si tengo algo montado aquí, 127.0.0.1. Pues ahí lo tenéis, una página de la práctica que vamos a hacer justamente. ¿Veis? No sé qué IP tengo, no me hace falta saberlo porque he puesto 127.0.0.1 que soy yo. Esa es mi máquina. 00:33:15
Vale 00:33:37
Ahora 00:33:38
Otras direcciones 00:33:42
Reservadas serían 00:33:44
Un broascas, que es todo lo que empiece 00:33:46
Todo lo que lleve 2, 5, 5, 4 veces 00:33:48
Todo lo que lleve 0 00:33:51
4 veces, esto es 00:33:53
Significa, ya lo veréis en los router 00:33:54
Ruta por defecto 00:33:56
No se puede poner una IP con todos ceros 00:33:58
Significa 00:34:01
Ruta por defecto, los 4 ceros 00:34:02
Luego 00:34:05
Las direcciones a pipa, que son direcciones IP privadas automáticas, ¿vale? Direcciones IP privadas automáticas, adres private, bueno, pues eso. 00:34:05
fijaros, cuando yo arranco un sistema operativo configurado, un ordenador configurado para que tenga DHCP 00:34:27
y no encuentra un servidor DHCP, en Packet Tracer pasa mucho, el ordenador, tú al hacerle un IP config 00:34:37
te dice que tiene una 169.254, lo que sea. Bueno, pues esto es una mala noticia, significa que no ha sido capaz 00:34:44
de conseguir dirección IP. Entonces, el sistema operativo automático, de forma automática, le asigna una 169.254, lo que sea, con máscara 255.255.00 00:34:52
y lo que viene a decir es, mira, como no consigo que te den una IP nadie en tu empresa, te voy a dar yo esta por si tienes que hacer algo urgente, 00:35:05
Que no sirve para nada, simplemente no vas a poder navegar, no vas a poder hacer nada, ¿vale? 00:35:14
Bueno, pues ojo con el 169, esta será vuestra pesadilla, sobre todo cuando hagamos el Packet Tracer de DHCP. 00:35:20
Siempre que veáis un 169, estáis suspendiendo el examen, ¿vale? No funciona DHCP. 00:35:28
Bien, y luego por último, bueno, esto ya es más rarito. 00:35:35
Dice que lo que empieza por 192.0.2 son direcciones de testnet o que se han reservado para hacer ejemplos de redes, ejemplos de documentación, etc. 00:35:39
Bueno, esto es un poco más raro, ¿vale? 00:35:51
Y por último, a ver que ha saltado aquí esto que no tiene nada que ver, reservadas para investigación, lo que hemos dicho antes, de la 240 a la 255, ¿vale? 00:35:54
Bueno, hay un par de palabrejas aquí que son el Classful Addressing, direccionamiento con clase, que este es el sistema antiguo, que ya está abolido. Significa ABC, trabajar con direcciones, clase A, clase B o clase C. 00:36:06
Bien, ahora trabajamos en enrutamiento entre dominios sin clase, que es Classless Addressing y en lo que veremos como VLSM, Máscaras de Subred de Longitud Variable. 00:36:21
Bueno aquí tenemos el resumen de lo que es el NAT y el DMZ que ya lo hemos visto y por último vamos a terminar ya esta primera parte que es quién asigna las direcciones IP. 00:36:34
Digo, bueno, pues las asigna a nivel internacional el IANA. Esa es la Autoridad para Direcciones y Dominios de Internet, ¿vale? Pero como el mundo es muy grande, pues el IANA ha dividido el mundo en una, dos, tres, cuatro, cinco zonas. No hay más, ¿eh? 00:36:48
Entonces, nosotros vivimos en la zona del RIPE. El RIPE es la parte de, aquí lo tenéis, de el IANA, en la que ha delegado el IANA para asignar direcciones a Europa, Medio Oriente y Asia Central, ¿vale? 00:37:07
Y luego el APNIC, este es Asia-Pacífico, AFRINIC para lo que es África, LAPNIC para Latinoamérica y el ARIN, que es la zona de América del Norte, ¿vale? 00:37:29
Muy bien, entonces, bueno, por supuesto todos estos tienen página, ¿eh? Si vosotros ponéis aquí el RIPE, ¿vale? Ahí tenéis el RIPE y aquí hay un enlace a, perdón, a la base de datos. 00:37:46
Entonces, es que todo lo que ocurra en internet es público. Entonces, por ejemplo, vamos a ver a quién corresponde una dirección IP, os digo una del instituto, que sé que existe, a ver, por ejemplo, la 8826, esa. 00:38:08
Pues fijaros, me dice, esa dirección pertenece a un rango que va de la 192 a la 255-255 y pertenece a Telefónica de España. 00:38:35
Efectivamente, es una dirección de Telefónica que la tenemos asignada de forma estática al instituto. 00:38:50
Siempre lleva al centro, ¿vale? 00:38:56
Es decir, que preguntando aquí podéis preguntar, hay que jugar un poco con esto, pero te dice a quién pertenece una IP. Si tú estás recibiendo un ataque de una dirección IP, puedes saber de dónde viene y lo puedes denunciar porque el proveedor está obligado a mantener su base de datos actualizada y saber en ese momento quién estaba usando esa dirección IP. 00:39:00
¿Vale? Muy bien, pues entonces, visto eso, bueno, vamos a ver, una práctica muy facilita. 00:39:23
El 172, ¿qué es? ¿Pública o privada? Privada. 192, 168, privada. 192, ojo, como no empieza por 168, esto es pública. 64, pública. 209, pública. 192, 168, privada. 172, 16, privada. Y la 10, privada. 00:39:31
Vamos a ver si nos hemos equivocado en alguna 00:39:55
Bueno, están todas bien 00:39:58
No podemos equivocar en alguna 00:39:59
Esto también os lo preguntaré 00:40:01
Que sepáis de qué clase es cada dirección 00:40:02
¿Vale? 00:40:05
Muy bien 00:40:06
Pues fijaros, con esto ya 00:40:07
Terminamos la primera parte de la grabación 00:40:09
Que es introducción a IPv4 00:40:11
Y ahora nos falta hacer sus redes 00:40:14
¿De acuerdo? 00:40:16
Muy bien, pues paramos la grabación 00:40:18
Gracias 00:40:20
Autor/es:
Jesús Sanz Pareja
Subido por:
Jesús S.
Licencia:
Todos los derechos reservados
Visualizaciones:
131
Fecha:
12 de noviembre de 2020 - 19:37
Visibilidad:
Público
Centro:
IES ANTONIO MACHADO
Duración:
40′ 30″
Relación de aspecto:
1.78:1
Resolución:
1920x1080 píxeles
Tamaño:
228.66 MBytes

Del mismo autor…

Ver más del mismo autor

EducaMadrid, Plataforma Educativa de la Comunidad de Madrid

Plataforma Educativa EducaMadrid
