Hola, buenos días. Vamos a ver el último tema del CCNA 3, el tema 10, que es ajuste y solución de problemas del protocolo OSPF. 00:00:01
El OSPF tiene tres capítulos, el número 8, el número 9 de OSPF multiárea y este otro de ajustes y resolución de problemas. 00:00:14

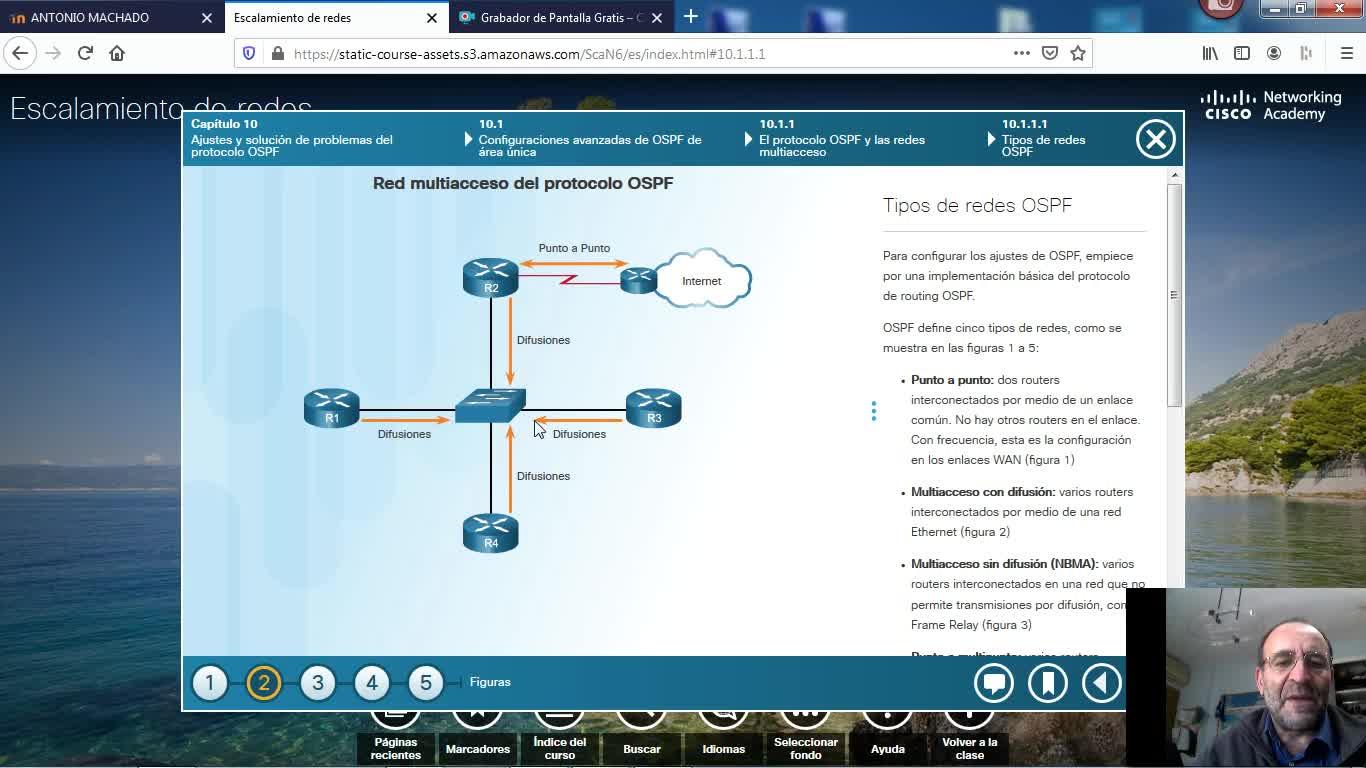

Bueno, pues vamos con ello. En primer lugar, vamos a ver los tipos de redes que se definen 00:00:29
para OSPF. Redes punto a punto serían aquellas, pues como veis en un enlace serial, donde 00:00:41
se conectan dos equipos nada más. Redes multi acceso, como es el caso de multi acceso 00:00:49
con difusión, con broadcast, como es el caso de Ethernet. Este caso nos interesa particularmente 00:00:59
porque aquí en este entorno es donde vamos a tener que elegir un router designado, ¿de 00:01:06
acuerdo? Después hay redes multiacceso sin difusión, que son NBMA, non-broadcast multiacces, 00:01:11
¿de acuerdo? Estas redes son del tipo de FrenRelay, que es una tecnología que se utiliza 00:01:21
para redes de área extensa para conectar empresas entre sí a proveedores bien entonces aquí 00:01:28
realmente bueno pues se crean en relaciones entre estos router aunque hay una forma especial de 00:01:36
trabajar en ellas que son las redes punto a multipunto entonces estas estructuras se 00:01:44
llaman principalmente hub and spoke donde una sede central que es el hub conecta mediante 00:01:52
rayos mediante spoke con redes periféricas entonces esta idea se utiliza bastante en 00:02:04
cisco haban spot sede central y a ella se conectan de forma periférica periférica las 00:02:13
sucursales y por último tendríamos una red o spf de enlace virtual bueno esto es a través de varias 00:02:20
áreas y demás vale bueno pues entonces visto eso lo tenéis perfectamente definido aquí los 00:02:29
distintos tipos de redes en el resumen de acuerdo los cinco tipos que hemos visto y continuamos 00:02:41
en las redes multi acceso el problema que tenemos que es ésta el típico problema que tenemos en una 00:02:50
red de internet que con esta que conecta varios routers es que se van a producir adyacencias sea 00:02:57
un router o spf necesita tener adyacencia con los vecinos vale entonces el problema es que para ello 00:03:03
tiene que mandar LSAs, anuncios de link state, entonces esto satura la red. 00:03:09
Cuantos más router haya, más adyacencias hay que crear. 00:03:20
Por ejemplo, si tenemos 5, pues se van a crear 5 por 5 menos 1, 4, 20, partido de 2, 10. 00:03:25
10 adyacencias con esta fórmula. 00:03:33
Entonces, bueno, aquí es que tenemos cuatro, entonces se crean con cuatro, aquí lo tenéis, seis adyacencias, que las tenéis ahí dibujadas, uno, dos, tres, cuatro, cinco y seis, pero esto crece exponencialmente, entonces se gastan un montón de recursos en formar estas adyacencias, eso no puede ser. 00:03:36
La solución pasa por designar a un router que será el que va a contactar con todos los que hay en el dominio, que es el router designado. 00:03:57
¿Qué es un router designado? El que se encarga de recopilar las LSA de todos los routers que hay en ese dominio y después actualizar al resto de routers. 00:04:08
Hay un router designado y hay un router designado secundario, que es el BDR. 00:04:25
O sea, el designado es DR, el secundario BDR. 00:04:32
Entonces, realmente las actualizaciones se le mandan a los dos para que BDR esté perfectamente actualizado 00:04:36
y si se rompiera DR, automáticamente BDR pasa a tener el control de las actualizaciones. 00:04:42
¿De acuerdo? Bien. 00:04:51
bueno, hay unas direcciones donde se reenvían multicast 00:04:53
que tampoco tiene mayor relevancia 00:04:58
bien, vamos a ver que nos cuentan aquí 00:05:00
aquí tenemos un DR, vamos a ver, el DR 00:05:06
y el BDR y los DRO 00:05:10
que son todos los demás, se designan, ya lo veremos 00:05:14
por el, si no tenemos establecida prioridad 00:05:18
en esta interfaz, se va a designar 00:05:21
por el router ID, el router ID que lo podemos 00:05:25
establecer a mano y si no se tomará de una interfaz, de loopback y si no 00:05:29
de ethernet, la más alta, entonces en esta red, tal como nos lo 00:05:33
representan, el que tiene el ID más alto es este, luego va a ser el DR 00:05:37
y este va a ser el BDR, ¿de acuerdo? ¿cómo se ve eso? 00:05:41
pues si hacemos un show ip o spf interfaz 00:05:45
En la giga, estoy en R1, aquí estoy preguntando en esta interfaz, porque acordaros que el rol de DR o VDR solo es en este entorno donde está Ethernet. 00:05:49
Si este router tuviera otra interfaz giga conectada a otro entorno Ethernet con más router, también volverían a decidir qué rol tiene esta interfaz, si es DR o VDR. 00:06:03
El router ID es el mismo, pero puede tener un rol en esta interfaz y otro distinto en la otra 00:06:15
¿Vale? Muy bien 00:06:21
Bueno, pues entonces aquí vemos que este es el R1, es un DR-Other 00:06:22
Y de paso me está diciendo quién es el router designado y el backup 00:06:27
El router designado de backup, el BDR 00:06:32
¿Vale? Pues el DR es el 3 y el BDR es el 2 00:06:36
Muy bien, está toda la información 00:06:41
Ahora le pregunto al 2, me dice que este es el VDR, ¿vale? Y me informa de los otros routers que hay en la red. Y si le pregunto al 3, pues me dice que este es el DR, el router designado, y que hay un VDR que es el 2, ¿vale? Muy bien. Eso se ve con show ip o spf interfaz y el nombre de la interfaz. 00:06:42
show ip o spf interfaz, muy bien, pues seguimos, vamos a verificar si hay adyacencias con los vecinos, con el dr y vdr, mirar aquí, si hago show ip o spf neighbor, entonces aquí tengo que este router, o sea, lo estoy haciendo en el 1 y me dice que hay un vecino que tiene de router id 2, 4 veces, 00:07:07
y que es un BDR, y que hay un vecino que tiene 3 00:07:36
repetido 4 veces, y que es el DR 00:07:40
¿de acuerdo? o sea que con el neighbor también podemos ver 00:07:43
¿vale? ahora si pregunto en R2, pues los roles son distintos, aparece un DR 00:07:48
y un BDR, ya sabéis 00:07:52
el que más, el principal DR, el secundario BDR 00:07:56
y todos los demás que haya en ese entorno se llaman 00:08:00
DR o DER. Muy bien. Ahora, ¿cómo se elige el DR y el BDR? Pues mirad, en este entorno 00:08:04
si no he puesto prioridades de las interfaces, o están a 1 que es el mínimo, entonces este 00:08:13
sería el DR, que tiene el número más alto de ID. El siguiente sería el BDR. Aquí me 00:08:19
comenta algo por decirlo de las prioridades la prioridad predeterminada en las interfaces es 00:08:31
uno yo puedo cambiarlo de cero si le pongo cero significa que nunca va a ser de r eso para qué 00:08:38
se hace pues porque puedo tener un router muy barato muy barato y no me interesa que sea el 00:08:47
que mande en la empresa porque si no tiene memoria no tiene cpu entonces le pongo prioridad en la 00:08:52
interfaz 0 y con eso nunca va a ser 00:08:58
DR, ¿vale? Y luego después a los demás 00:09:01
les puedo poner una prioridad de, por defecto es 1 hasta 255 00:09:06
¿Qué no lo hago? Que no les pongo prioridad en la interfaz 00:09:11
en la GIGA 0.0, entonces la decisión se tomará con el router ID, ¿vale? 00:09:14
El router ID, repito, lo hemos puesto 00:09:19
o bien a mano con el comando de router ID 00:09:22
dentro de OSPF o bien lo coge de la interfaz de loopback 00:09:26
la IP más alta y si no tiene 00:09:30
entonces lo va a coger de la IP más alta 00:09:34
de cualquiera de sus interfaces, la IP más alta 00:09:38
incluso aunque sea de una serial, pero como es la IP más alta que tiene sería su ID 00:09:41
ahora, teníamos un DR 00:09:47
y este era BDR, se rompe el DR 00:09:51
entonces el que era BDR pasa a ser automáticamente DR 00:09:54
y el otro que queda es el BDR 00:09:58
¿de acuerdo? 00:10:01
ahora, acto seguido se recupera R3 00:10:03
vuelve a la vida 00:10:07
¿qué ocurre? ¿asumirá el rol de DR? 00:10:08
no, estos roles no se alteran 00:10:11
una vez asignados no se está moviendo de un router a otro 00:10:15
a no ser que se rompa 00:10:18
o los apaguemos y entonces el proceso comienza 00:10:20
Entonces este, cuando ha vuelto a la vida, pasa a ser el último, es decir, DR o DER. 00:10:23
Acto seguido, incorporo un router nuevo que tiene la ID más alta de todas, la 4. 00:10:29
Bueno, pero como lo acabo de incorporar y esto ya estaba asignado, no se cambia la decisión. 00:10:35
Este sigue siendo DR y este sigue siendo BDR. 00:10:40
Ahora, en la siguiente pantalla, se rompe el DR. 00:10:44
¿Quién pasa a ser DR? 00:10:47
El router designado será el que era secundario. 00:10:50
fijaros que es el que tiene el número más pequeño de toda la empresa 00:10:53
solo faltaría que fuera el peor, bueno, pues ese va a ser el DR a partir de ahora 00:10:56
¿y quién es BDR? el que en ese momento tenga la ID 00:11:01
más alta de los DR, que es el 4 el que acaba de llegar 00:11:05
¿vale? muy bien, pues esto es interesante 00:11:09
es decir, una vez que se asigna el rol, ya no se cambia 00:11:13
ahora, esto lo tenéis hecho aquí en la presentación 00:11:16
pero con otros valores que os lo he dejado 00:11:21
un poco a propósito, fijaros, aquí la decisión 00:11:23
se ha tomado con la IP de loopback 00:11:26
la IP de loopback 0 00:11:27
que les hemos puesto a estos routers es 00:11:30
192.168.31 00:11:31
y 33, bueno entonces 00:11:36
de las 3, el que más 00:11:39
alto tiene el ID 00:11:41
sería este 00:11:43
¿vale? entonces 00:11:45
ese va a ser el 00:11:47
el DR 00:11:49
vale, si se rompe 00:11:51
pasa a ser DR el de arriba y este pasa a ser BDR 00:11:55
vale, muy bien, y así sucesivamente es 00:11:59
echarle un vistazo que es lo mismo que hemos visto en el caso anterior 00:12:03
la única diferencia es que aquí los IDs están tomando del loopback 00:12:06
pero bueno, viene a ser el mismo caso, vale 00:12:11
bien, ahora, la prioridad OSPF 00:12:14
se pone dentro de la interfaz 00:12:19
con el comando ip ospf priority 00:12:23
y aquí un número, ya sabéis, si es 0 00:12:26
nunca va a ser dr ni vdr, ese router 00:12:29
es siempre dr, le obligo 00:12:32
ahora, si es de 1 a 255 00:12:35
pues será dr el que tenga la prioridad 00:12:38
más alta en el momento que se establece la negociación 00:12:41
y vdr el siguiente 00:12:44
¿vale? ahora, ¿cómo cambiamos 00:12:45
la prioridad? bueno, pues si cambio la prioridad 00:12:49
es dentro, ya lo veis, de GIGA00 y POSPF 00:12:53
priority 255, si hago eso, R1 va a ser 00:12:57
casi con toda seguridad el DR 00:13:02
en esta red, R1 pasará a ser el DR 00:13:04
a R2 le pongo prioridad 0, perdón, a R3 00:13:09
ese no va a ser nunca ni DR ni BDR, va a ser siempre DR others, y para que esto tenga valor, lo que tengo que hacer es clear IP OSPF process, es decir, en vez de reiniciar el router entero, mato el proceso de OSPF y al reiniciarse, ahí se vuelven a asignar las negociaciones, los roles de DR y BDR, ¿vale? 00:13:13
Aquí tenéis el estado haciendo el show IP o SPF interfaz. 00:13:40
Muy bien. 00:13:47
Bueno, pues ahora. 00:13:49
Bueno, ojo con estas. 00:13:53
Ah, tipo de redes. 00:13:55
Vale, conecta varios routers mediante tecnología Ethernet. 00:13:57
Esta es acceso múltiple con difusión. 00:14:00
conecta dos routers directamente mediante una sola red WAN 00:14:05
esto es un punto a punto, y ojo con estas dos 00:14:11
conecta sitios de sucursales 00:14:14
a un sitio central, o hub 00:14:18
punto a multipunto 00:14:21
a un sitio central, bueno vamos a ver si hemos acertado 00:14:24
en esas dos tengo yo mis dudas, si hemos acertado, por la forma de traducirlo 00:14:29
Vale, este es el Japan Spock que hemos visto antes. 00:14:34
Bien, ahora, utiliza multidifusión, bueno, esto echarlo en vista de vosotros, porque tampoco tiene mayor, bueno, este sí que me interesa mucho, esta, esta. 00:14:39
¿Cómo se elige? ¿Cuál es el proceso para elegir un DR? 00:14:51
Primer paso. Vamos a buscar la prioridad. El valor de prioridad de interfaz más alto. Ese es el DR. 00:14:55
Ahora, si no la hemos configurado o todos tienen la misma, se pasa a jugar con el ID del router. El ID del router más alto. ¿Y cómo se consigue el ID? Pues se consigue de una de estas tres formas. 00:15:07
Primero, se mira si lo hemos establecido configurado manualmente con el comando router id. Si no lo hemos establecido hay que mirar la dirección de loopback más alta. Y si no tengo interfaces de loopback tampoco, entonces se coge la dirección IP activa más alta de cualquiera de las interfaces del router, aunque no forme parte de ese entorno. 00:15:21
¿Vale? Muy bien, esta pregunta es pregunta de examen maravillosa, ¿vale? La he puesto muchísimos años. Vamos a hacer de aquí alguno solo, para no ser porque se tarda. Vamos a ver quién sería el ID del router A. 00:15:48
vamos a miramos el router a el router a tiene interfaces bueno no les han puesto router y de 00:16:05
entonces hay que mirar la ip de loopback si la tiene y si no de las interfaces como tiene lupa 00:16:14
es esta su y de la 122 168 10 5 esta es para router a vamos a ver el router ver bueno verificamos que 00:16:20
está bien el router b tiene interfaz de loopback no pero tiene entonces hay que jugar con la ip 00:16:32
más alta curiosamente vamos a decidir aquí habrá un dr en esta otra zona habrá otro dr 00:16:41
vale lo que está unido por enlaces ethernet pero el líder de este router del router b va a ser esta 00:16:50
ip la 209 terminado en 201 1 aunque no forme parte de este entorno es igual él se va a llamar para 00:16:59
o spf con el nombre que tenga la ip más alta vale la ponemos 209 terminado en 201 creo que es ésta 00:17:08
muy bien y así con todos seguir y ahora una vez que hemos hecho eso me pregunta por ejemplo en 00:17:21
esta red, en la 10.1.10.0, que es todo esto de aquí, todo esto, ¿quién es el DR? Pues 00:17:27
el DR, fijaros, es el que tenga el ID de router más grande. Este tenía, como tiene 00:17:39
lupa, una 192, este una 209, este nada, una 10, este va a tener una 192, y este de aquí 00:17:45
una 192, va a ganar este, entonces ya sé que en este entorno 00:17:54
el DR es B, porque tiene un 209 00:17:59
de ID, vamos a probarlo, router B 00:18:03
muy bien, eso es, pues seguir haciendo vosotros las demás 00:18:06
aquí hay un par 00:18:12
de prácticas que no nos vamos a entretener en ver, ahora 00:18:16
una cosa importante que nos queda de ver es como se propaga la ruta predeterminada 00:18:20
en OSPF, bueno pues esto se hace como siempre 00:18:25
en el router que me lleva hacia internet 00:18:28
creo una ruta de cuatro ceros y luego le digo 00:18:33
con el comando default information originate 00:18:36
igual que hacíamos en RIP 00:18:40
en versión RIP, en RIPv2 que es el que más usábamos 00:18:42
le decimos que la distribuya a todos los demás, vale 00:18:49
esto es crear la ruta de los cuatro ceros ya sabéis que la ruta estática se puede crear o 00:18:52
con interfaz de salida también se llaman directamente conectadas o con el siguiente 00:18:57
salto curiosamente estamos simulando la salida a internet con un loopback esto es para poder 00:19:03
trabajar pero por un loopback no se va a ningún sitio es una interfaz virtual vale pero con eso 00:19:10
estamos simulando el funcionamiento de internet ahora vamos a comprobar cómo se ha programa se 00:19:15
ha propagado la red entonces hacemos en r2 o hiper route y me dice que hay una ruta por defecto ya 00:19:22
creada me la marca con un asterisco es la de los cuatro ceros dice y es saliendo por loop a cero 00:19:30
bueno hemos querido que sea así pero no vamos a ir a ningún sitio por ahí verdad y ya está perfecto 00:19:37
¿cómo se propaga la ruta estática predeterminada en OSPF? 00:19:43
pues de la misma manera, lo que hago es 00:19:50
aquí no la tengo, ¿veis? no hay nada que me indique 00:19:53
todos ceros, entonces la creo con ipv6 route 00:19:58
2.2.0 y por ejemplo 00:20:02
como la estoy creando yo, pues con ip de siguiente salto 00:20:06
¿vale? he puesto la global, porque es un router 00:20:10
que no está en mi dominio, digamos, y luego entro en IPv6 Router o SPF con el número que lo hayamos creado 00:20:14
y pongo Default Information Originated, nada más que eso, ¿de acuerdo? ¿Cómo aparece en la tabla? 00:20:25
Pues en la tabla va a aparecer como una S de estática, le he dicho que me enseñe solo las estáticas, 00:20:32
y ahí lo tenéis, distancia administrativa 1 00:20:37
y como es conectada, métrica 0 00:20:41
vía atal y lupa 0 00:20:45
muy bien, igual que en 00:20:48
V4, vale, ahora los intervalos de 00:20:53
saludo y tiempo muerto, estos son el hello 00:20:57
y el hold, que se llamaban en EIGRP, aquí se llaman 00:21:01
hello y death, muerte, entonces esto dice, saluda al vecino 00:21:05
cada 10 segundos, y cuando pasen 40 segundos y no has 00:21:09
vuelto a recibir un saludo de él, dalo por muerto, es un contador 00:21:13
que se establece y empieza a decrecer, cada vez que me llega el de 10 00:21:18
se resetea y vuelvo a empezar, ¿vale? 00:21:21
fijaros que se muestran muy bien aquí, en AGRP no se ven tan fácilmente 00:21:25
¿vale? bien, entonces 00:21:30
aquí hemos hecho un filtrado 00:21:34
show ipo spf interfaz 00:21:37
y he puesto 00:21:39
barra include timer 00:21:41
para que me enseñe los temporizadores de todos a la vez 00:21:43
vale 00:21:45
y fijaros, este es 00:21:47
el tiempo para morir, el vecino 00:21:49
como lo puse en 40 segundos 00:21:51
pues este va por 35, este va por 33 00:21:53
esto siempre será menor que 40 00:21:55
porque claro, cuando yo hago el show 00:21:57
debería estar 00:21:59
entre 40 y 30, porque a los 10 segundos 00:22:01
tengo que recibir la actualización del vecino 00:22:03
¿vale? 00:22:05
ahora, ¿cómo se modifican los intervalos? 00:22:09
bueno, esto es una cosa seria 00:22:11
mi consejo, que no los modifiquéis nunca 00:22:13
porque en AGRP 00:22:16
no pasaba nada, te dejaban jugar 00:22:18
con ellos 00:22:19
pero en OSPF 00:22:20
dos routers que tengan distintos intervalos 00:22:22
de hello 00:22:26
o de dead 00:22:28
no convergen 00:22:29
ojo con eso, si tú le dices 00:22:30
a un router que saluda al otro cada 5 segundos y el de enfrente está saludando cada 10, 00:22:33
no van a converger nunca, no van a hacerse vecinos. Entonces mi consejo es que no se 00:22:39
toquen. Y aquí también nos lo pone, ¿de acuerdo? Entonces la forma de hacerlo es entrando 00:22:44
en la interfaz, ipo spf, hello interval 5, ipo spf, de hace interval 20. Siempre cuatro 00:22:49
veces uno del otro vale veis aquí ya he perdido la 00:22:57
convergencia por haber tocado el temporizador pierdo la convergencia con 00:23:02
el vecino me voy al vecino a r2 le establezco el hello en el mismo valor y 00:23:05
sólo con eso se recupera la convergencia ya vuelvo a tener un vecino que se llama 00:23:10
1 vale muy bien peligroso de los 00:23:16
temporizadores de ospf más vale no tocarlos ahora en ospfv3 como se cambian 00:23:21
pues de la misma manera por suerte dentro de la interfaz y pongo el mismo 00:23:28
comando también voy a perder las convergencias por haberlos tocado y si 00:23:33
los restauró en el vecino con el mismo valor vuelvo a tener convergencia muy 00:23:38
Muy bien, pues nos queda muy poco resolución de problema. 00:23:44
Bueno, pues como siempre, esto es muy amplio, básicamente utilizando los comandos show. 00:23:55
Me recuerda aquí los estados por los que va pasando SPF, os los recuerdo rápidamente. 00:24:01
Según arranca un router está en estado down, en cuanto envía un saludo o recibe un saludo del vecino pasa al estado init, 00:24:06
Y luego estamos en el estado 2-way, que es donde se decide quién es el DR y el BDR de esa red. 00:24:13
Esta parte se llama establecimiento de adyacencia con los vecinos. 00:24:22
Y se ve en el neighbor, cuando miro los neighbors, se ve el estado en el que está. 00:24:26
Tiene que ser una de estas letras. 00:24:30
Entonces es muy difícil pillar a un router aquí, porque esto dura muy poco. 00:24:33
Después, lo que hacen es sincronizar las bases de datos, 00:24:37
y para eso pasa por el estado exchange star, x star, que ahí es donde negocian, fijaros, una cosa curiosa, dentro de un enlace quién es maestro esclavo, 00:24:40
a la hora de mandarse las comunicaciones, no tiene ningún otro valor, y empieza el intercambio. 00:24:54
entonces, en el estado exchange 00:25:01
es donde se realizan todos los intercambios de las bases de datos 00:25:05
y el estado de loading es si hubiera que hacer algún 00:25:08
request y update adicional, lsr y lsu 00:25:12
¿vale? y cuando todo eso ha terminado ya, tiene vecinos 00:25:17
han terminado de converger las bases de datos y de 00:25:21
sincronizarse, entonces pasamos al estado full, que se dice 00:25:24
que los routes convergieron este es el estado que yo quiero el full todo lo demás pues eso 00:25:28
no son deseables bien comando show para ver los problemas o ip protocols muy bueno porque 00:25:39
aquí me aparece toda la descripción de cómo está configurado show ip o spf network para ver los 00:25:51
vecinos y el rol que tienen de rv de r soy pero spf interfaz serial 00 aquí me dice el tipo de 00:26:00
red si es point to point si es multi acceso si es un tengo un dr etcétera y luego hay otro que 00:26:09
soy pero spf que este es más detalles llamas técnicos no nos hace falta y como no siempre 00:26:16
el show ip route soy perrote que si le añado spf o spf solo me va a enseñar las rutas que 00:26:23
empiezan por o nosotros también podemos hacer show ip route sin más y ahí nos aparece todo 00:26:33
ahora para resolver problemas nos dice que miremos primero los vecinos luego las interfaces y luego 00:26:42
el show ip o spf interfaz 00:26:50
vale 00:26:53
bueno, vamos a ver 00:26:53
aquí me dice 00:26:59
que que comando se ha utilizado 00:27:01
para ver esta pantalla 00:27:03
este sería el show ip 00:27:04
se parece al protocol 00:27:07
pero creo que es 00:27:10
show 00:27:11
no, este es show ip o spf 00:27:13
creo 00:27:16
que es ese, si 00:27:17
en la siguiente 00:27:19
este es el show ip protocols 00:27:20
tenéis que acostumbraros a ver 00:27:23
un poco el aspecto que tienen 00:27:25
en la siguiente sería 00:27:27
preguntar a una interfaz 00:27:29
show 00:27:31
ip ospf interfaz 00:27:33
vale 00:27:35
en la siguiente 00:27:39
lo que hago es ver una tabla de enrutamiento 00:27:40
show ip route pero solo los 00:27:43
rutas de ospf 00:27:45
y por último 00:27:47
en esta es ver los 00:27:49
neighbors, los vecinos 00:27:51
¿De acuerdo? Muy bien, facilita 00:27:52
Ahora, resolución de problemas de vecinos 00:27:55
Bueno, aquí vamos a ir deprisita porque lo único que hace es decirme cosas que están pasando 00:27:59
Verificación de las rutas del protocolo SPF en la tabla de routing de R1 00:28:05
No hay 00:28:10
Ninguna ruta, solo tengo las redes conectadas en R1 00:28:11
Este router tenía que tener un vecino, que es el R2 00:28:15
No hay ninguna ruta, no se ha enterado de nada 00:28:19
¿Por qué puede ser? Empezamos a mirar. Verificación de la conectividad de capa 3. Le hago un ping y, oye, funciona. Mi vecino está allí, está vivo. Entonces, ¿por qué no converge? Pues, vamos a ver. Miramos en el R1 la interfaz serial y hemos puesto área 0. Vale, muy bien, está en el área 0. Parece que está todo bien. 00:28:22
ahora 00:28:44
me dice 00:28:46
hombre, que las interfaces 00:28:48
pasivas en R1 son dos 00:28:51
la Giga y la Serial 00:28:53
muy mal, lo que hemos 00:28:55
dicho es que no mandes actualizaciones 00:28:57
por aquí y tampoco por aquí 00:28:59
entonces claro 00:29:01
este así no va a formar 00:29:02
adyacencias con nadie, solución 00:29:04
me voy al R1 00:29:06
show router 00:29:09
OSPF10, no pasiva 00:29:10
interfaz Serial 00, nada más 00:29:12
hacerlo, ya está, plof, OSPF 00:29:14
es muy agradecido, nos manda 00:29:16
un mensaje diciendo que se ha producido 00:29:18
una adyacencia con el router 2 00:29:20
¿de acuerdo? 00:29:22
muy bien, y ya están aquí las rutas 00:29:24
de OSPF 00:29:26
otro 00:29:28
problema 00:29:30
vamos a ver 00:29:31
¿qué problema me describen aquí? 00:29:34
show hyperroute 00:29:37
tengo una red 00:29:38
tengo dos redes, pero me falta una 00:29:39
¿veis? tengo o o 00:29:42
y tenía que tener en el router 1, que es donde estoy, tiene dos conectadas y tenía que tener una, dos y tres, la 192, 168, la 1, la 10 y una 172, entonces aquí me falta la 1, 00:29:44
¿Veis? Me falta la red 1 00:30:06
¿Por qué? Pues no me la está mandando R3 00:30:08
Me voy a R3, le pregunto 00:30:12
Y me dice que solo se está anunciando una red 00:30:14
La 192.168.10 00:30:17
¿Por qué? Porque se me ha olvidado poner el comando network 00:30:19
Entonces entro en R3, dentro de OSPF 00:30:22
Y fijaros que curioso 00:30:26
Digo que todas las interfaces sean pasivas 00:30:29
Con el default 00:30:34
Y luego, no pasiva interfaz, la única por la que quiero que salga enrutamiento, información de enrutamiento, que es la serial, ¿vale? Y por último doy de alta, esta es la red que se me había olvidado, mirad que bien, con su wildcard, área 0, y a partir de ahí ya, pues me aparecerá, a ver, ah vale, esto es lo que tenía, esto es lo que tenía, 00:30:35
Y ahora lo que hago es añadir ahí la red que me falta, la 192.168.0 con Wilcar 255, ¿vale? 00:31:05
Muy bien, pues con eso ya me aparece en R1 la ruta que me faltaba. 00:31:14
Bueno, son cosas normales. 00:31:20
Con un showroom y un poco de paciencia también se arregla, ¿eh? 00:31:22
Ahora, comando de la resolución de problemas de OSPF V3. 00:31:26
Bueno, pues aquí el problema que hay es que solo tengo un vecino, que es el 2, miro las interfaces, miro el OSPF y no, simplemente no hay ningún problema. Me dice que son los mismos comandos que hemos utilizado para IPv4, los mismos comandos, y me los va enseñando uno a uno. Perfecto. 00:31:33
Ahora, ¿qué problemas puedo encontrar en OSPF para IPv6?, pues vamos a ver, por ejemplo 00:31:54
aquí lo que me está describiendo en esta primera, es que no habíamos metido dentro 00:32:05
de GIGA00, o sea me faltaba esta red en R1, ¿y por qué me faltaba?, porque dentro de 00:32:19
de esta interfaz le tenía que decir que participara, aquí no hay comando network 00:32:28
sino que tengo que decirle, pues exactamente esto, ipv6 00:32:32
ospf10 en el área 0 00:32:36
o sea, quiero que esta interfaz aparezca y ya está, me aparece en r1 00:32:39
vale, bueno, pues 00:32:44
con esto, ahora, problemas en el 00:32:48
ospf multi área, bueno, acordaros que aquí hay un área 00:32:52
central área cero obligatoria o troncal y hay unas áreas comunes que son las que no son la cero vale 00:32:56
entonces es necesario que haya una cero si no no no funciona bueno pues 00:33:10
Pues, con eso, prácticamente, hay varias prácticas que son las que tenéis que hacer. 00:33:19
Hemos terminado el capítulo 10. 00:33:30
¿De acuerdo? 00:33:33
Muy bien, pues lo dejamos. Gracias. 00:33:34
Autor/es:
Jesús Sanz Pareja
Subido por:
Jesús S.
Licencia:
Todos los derechos reservados
Visualizaciones:
84
Fecha:
26 de marzo de 2020 - 16:49
Visibilidad:
Público
Centro:
IES ANTONIO MACHADO
Duración:
33′ 40″
Relación de aspecto:
1.78:1
Resolución:
1366x768 píxeles
Tamaño:
119.74 MBytes

Del mismo autor…

Ver más del mismo autor

EducaMadrid, Plataforma Educativa de la Comunidad de Madrid

Plataforma Educativa EducaMadrid
