TPRPT - Taller evaluable Conoce los Circuitos - Contenido educativo

Ajuste de pantalla

El ajuste de pantalla se aprecia al ver el vídeo en pantalla completa. Elige la presentación que más te guste:

Subido el 22 de noviembre de 2020 por Juan Ramã‼N G.

83 visualizaciones

Explicación del taller evaluable "conoce los circuitos" contenido en el Aula Virtual de clase.

Más información Transcripción

Descargar la transcripción

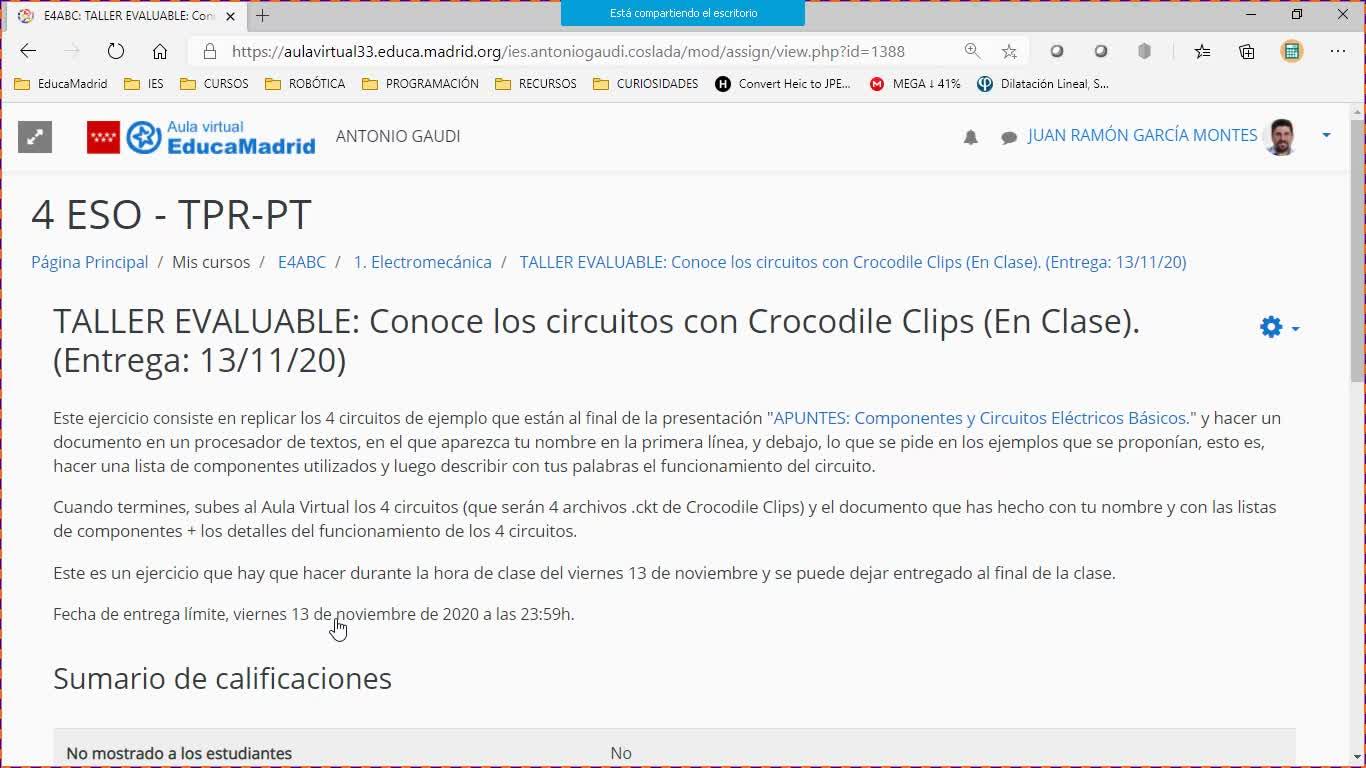

Luego tenemos los talleres evaluables. El taller evaluable después que hicimos en clase y que había que entregar el día 6. El taller evaluable que hicimos el lunes y que había que entregarlo como mucho el día 9. Y el que vamos a hacer hoy, ¿vale? Que hay que entregarlo como mucho hoy. Aquí lo tenéis. 00:00:00
¿Vale? Consiste en replicar 00:00:18
Los cuatro circuitos 00:00:22
Que están al final de la presentación de teoría 00:00:24
Que hicimos al principio del todo 00:00:26
Que ahora les voy a poner 00:00:28
Replicamos 00:00:29
Y repetir el ejercicio pero simulándolo 00:00:31
En el Crocodile Clips 00:00:34
Y viendo que es lo que hace cada cosa 00:00:35
Entonces, si pincháis directamente 00:00:37
En este enlace 00:00:40
Vais al ejercicio, o sea, no hace falta que lo busquéis 00:00:41
¿Vale? Directamente está ahí 00:00:44
¿Vale? Y fijaros que el ejercicio 00:00:46
planteaba, estos son los apuntes, ¿vale? Estos son los apuntes que estuvimos viendo 00:00:48
con las magnitudes fundamentales, los componentes, bla, bla, bla, bla, y hacíamos esto. Ejercicio 00:00:56
de reconocimiento de circuitos, ¿vale? Lo que tenemos que hacer es, en vez de copiar 00:01:10
el esquema del circuito, ahora lo tenemos que construir el protocolo del CLIPS, el circuito. 00:01:16
Y luego tenemos que apuntar en un documento qué componentes hemos utilizado y cuál es el detalle de su funcionamiento, qué es lo que hace ese circuito, ¿vale? 00:01:21
Lo mismo que hemos hecho en los otros ejercicios de decir para qué vale y para qué vale cada interrupción. 00:01:31
Y bueno, pues aquí tenéis los cuatro circuitos. Ese sería el primero. 00:01:41
¿En qué consiste el ejercicio? En replicar este circuito en croco de clips, ¿vale? 00:01:44
Tú puedes empezar ya si quieres. 00:01:50
Pila de 9 voltios 00:01:51
Un interruptor de un polo doble sentido 00:01:54
Un pulsador 00:01:58
Un zumbador 00:02:00
Y una bombilla 00:02:01
Y luego os ponéis a pulsar y a despulsar cosas 00:02:03
Y veis, ¿vale? 00:02:08
Cómo funciona 00:02:09
Ese lo haré yo ahora, aquí 00:02:10
Para iros indicando dónde está cada una de las cosas 00:02:12
Cuando terminéis con ese 00:02:15
Vais al documento que habréis construido 00:02:17
En Word o en LibreOffice 00:02:19
y ponéis los componentes que han incluido, que son los que acabo de mencionar yo, dentro 00:02:20
del circuito, y cómo funcionan. Pues mira, si el interruptor de ese doble sentido está 00:02:24
en la posición A, ocurre esto, y si está en la posición B, ocurre esto otro. Si pulso 00:02:30
el pulsador cuando está en la posición A, pasa esto, y si lo pulso cuando está en la 00:02:36
posición B, pasa esto otro. Y decidís, lo mejor que sepáis con vuestras propias palabras, 00:02:40
cómo funciona este circuito. Entonces, ese es el primer ejercicio. ¿Qué hay que hacer? 00:02:45
Segundo ejercicio que hay que hacer, uno también que tiene motores, que tiene LEDs, una resistencia, 00:02:51
una pila, un interruptor de un polo de doble sentido. El circuito 3, pues lo mismo, un 00:02:58
circuito que podemos probar. Y el circuito 4, ¿vale? Es un circuito también con un tránsito. 00:03:05
Entonces, ¿qué quiero que ya hagáis? Replicar los 4 circuitos y cada uno de ellos luego decirme qué componentes y cómo funcionan. 00:03:13
Entonces, voy a hacer yo, en un segundito, el primero. 00:03:28
Voy a hacer el primero. Cuando trabajamos con un protocolo de chips hace eso. 00:03:40
Primero bajaros todas las componentes, las vais colocando y luego ya unir los cables. 00:03:44
Bueno, pues voy a ponerme aquí esto, me voy a poner aquí esto, y voy a replicarlo. 00:04:11
Voy a replicar el primero, más facilito. 00:04:19
Entonces, ¿qué hacemos? 00:04:25
Voy a poner aquí la vista en 2x. 00:04:28
Pues bueno, como no tengo motores, no voy a sacar los motores los primeros, no tengo leds, no voy a sacar los leds los primeros. 00:04:33
Voy a empezar a sacar cosas. 00:04:39
venga la pila, una pila, por defecto me pone que es una pila de 9 voltios, la coloco con 00:04:40
el positivo hacia arriba, selecciono y la coloco haciendo clic, ¿vale? Luego un interruptor 00:04:46
de un polo doble dirección, pues me voy a los interruptores con la flecha blanca, me 00:04:54
voy a los interruptores y cojo un interruptor de un polo doble dirección. Lo selecciono. 00:05:02
¿En qué posición? Pues con el polo único a la izquierda y lo colocamos en su sitio 00:05:11
más o menos. Luego tenemos un pulsador. Como ya estoy en la zona de interruptores, pues 00:05:17
me voy a venir aquí y voy a buscar los pulsadores. Fijaros que es un pulsador normalmente abierto. 00:05:22
En los pulsadores tengo el normalmente abierto, que es el que estoy ahí indicando, y el normalmente cerrado, que es el que estoy indicando ahora. 00:05:29
Entonces, cojo el que está normalmente abierto y cojo el vertical, para que me coincida. 00:05:36
Me ha puesto el botón en el otro. 00:05:43
Luego, vamos a por la bombilla, en los elementos de iluminación, la bombillina, vertical. 00:05:44
Y por último, el zumbador, que estará en los sistemas de, esto está en, en, en, aquí, en los elementos de sonido, ¿vale? El zumbador que es este, ¿vale? Y lo voy a poner pues con la patilla pastelada para que sea igual, ¿vale? 00:05:54
bueno, pues ya lo tengo, ahora unimos 00:06:17
cables haciendo clic en el inicio 00:06:19
y clic en el final 00:06:21
voy uniendo todos los cables 00:06:22
a su sitio correcto 00:06:25
sin equivocarme, esto sería 00:06:27
como ir al taller y soldar cables 00:06:29
de un extremo de un componente a otro 00:06:30
ahí lo cerramos 00:06:33
ahora vengo aquí 00:06:36
y lo cierro 00:06:37
bueno, pues ahí veis 00:06:40
pues mira, cuando doy el interruptor 00:06:41
para este lado 00:06:45
ahora se está llenando, ¿lo veis? 00:06:45
ese pitido es el del fumador. Cuando lo quitáis, espera, espera, se tarda unos segundos pero 00:06:48
deja de sonar. Entonces fíjate que cuando yo cambio, ahora sí, se ha sonado. Y cuando 00:07:01
lo quitas, a veces se queda un segundo o dos pero para. Ya os digo, va a poner un poquito 00:07:10
de retardo, pero termina parando. Vamos a ver el siguiente circuito, este. Bueno, pues 00:07:16
hacemos un circuito nuevo, ¿vale? Ya lo describimos en el documento y hacemos el siguiente. Esto 00:07:22
tardáis en copiaros el circuito, tardáis tres minutos y en contestar las preguntas 00:07:28
otros tres minutos. O sea, en diez minutos por circuito lo tenéis hecho. Debería de 00:07:33
haber dado tiempo aquí durante la clase de haberlo hecho, ¿vale? Bueno, pues lo de siempre. 00:07:39
Motores lo primero, me voy a mecanismos de movimiento, motores, motor horizontal, colocamos uno, voy a ponerle aquí un 2x para que se vea mejor, motor, tenemos ahí un motorcito, tenemos otro motor por aquí, otro en la zona de movimientos, motores, motor, dos motores. 00:07:45
ahora ponemos dos leds, fijaros que los leds están colocados de izquierda a derecha 00:08:18
los voy a poner, voy a poner uno rojo 00:08:24
voy a poner uno rojo, así, y voy a poner el otro verde 00:08:27
porque me apetece, ¿vale? esto no está en el ejercicio 00:08:36
pero lo voy a poner así, después voy a poner el interruptor 00:08:41
de un polo doble de sentido 00:08:45
la pila, con el positivo hacia la izquierda 00:08:51
la pila con el positivo hacia la izquierda 00:08:59
de 9 voltios, con lo cual tampoco hay que cambiarlo 00:09:04
es el valor perfecto 00:09:06
y ahora ya unimos 00:09:07
unimos aquí 00:09:09
ponemos la resistencia, ¿de cuánto es la resistencia? 00:09:10
de 1K o de 1000 ohmios 00:09:42
pues lo podemos poner aquí 00:09:44
como 1K 00:09:46
o podemos poner aquí 00:09:47
1000 ohmios 00:09:49
¿vale? 00:09:52
ponemos este cable 00:09:56
ponemos este cable 00:09:58
Este cable lo conectamos por ejemplo aquí 00:10:00
Y ahora de aquí 00:10:05
Lo conectamos aquí 00:10:07
De aquí a aquí 00:10:08
Vale, entonces fijaros 00:10:12
Ya tengo el circuito replicado 00:10:18
Vale, construido 00:10:19
¿Cuánto ha tardado? 00:10:21
Un minuto, un minuto y medio 00:10:23
Y luego le damos al botón 00:10:24
Y vemos que gira el otro motor 00:10:27
Y me enciende la otra luz 00:10:28
Gira un motor 00:10:30
Y me enciende una luz 00:10:33
Vale 00:10:35
Pues ya estaría 00:10:36
Podéis indicar a cuánto giran los motores. En este caso giran a 23,9 milirevoluciones por minuto. 00:10:38
Y eso es debido a que le hemos puesto una resistencia demasiado grande. 00:10:46
Si la resistencia yo la pongo para 9 voltios con 350 ohmios... 00:10:50
No, hagas por lo de algo que le he puesto 3. No me ha cogido los 350. 00:10:55
350 ohmios para esta resistencia. 00:10:59
al ir a escribirlo, me ha cambiado, no, ponemos 350, ahora seleccionamos el diodo y con el 00:11:05
cocodrilo ahí estaría, ¿vale? Entonces ahora esto ya está yendo, fijaros que ya va a 60 00:11:21
milios de reproducciones, cuando va un poquito más, ¿vale? ¿Qué puedo hacer? Esto le puedo 00:11:28
ir cogiendo y estas son las cosillas que se pueden ir haciendo con Cocodrive Clips, que 00:11:34
es darle aquí a la flechita hacia abajo e irle bajando el valor de la resistencia hasta que explote. 00:11:41
Y así, en este montaje, vamos a poder comprobar cuál es la velocidad máxima que podemos darle al motor. 00:11:48
Por esta resistencia va bajando, ya ha explotado. 222 es el mínimo. 00:11:56
223, restauramos y ya no explota. 00:12:11
y ahora estamos con la mínima resistencia 00:12:16
que aguantan los LED 00:12:20
y el motor está yendo 00:12:22
a 100 milirevoluciones por minuto 00:12:25
bueno, pues eso es lo que hay 00:12:28
con este montaje no se puede ir a más 00:12:29
¿por qué? porque le explotan los LED 00:12:33
bueno, pues ya está, esto sería el análisis de este circuito 00:12:34
luego os puedo poner, pues eso 00:12:39
¿qué pasa? eso es lo que hago en el otro ejercicio evaluable 00:12:42
que es el que os he puesto de deberes para casa, ¿vale? Esto se supone que es lo que 00:12:45
hacíamos hoy en clase. ¿Qué hacemos ahora? Pues nos vamos al siguiente ejemplo. Venga, 00:12:49
vamos a intentarlo. Tengo por ahí un transistor, ¿vale? Un transistor NPN, que lo tenemos 00:12:56
aquí. En este caso, el transistor no nos pone ningún tipo de característica, con 00:13:02
lo cual es posible que tengamos algún problemilla a la hora de construirlo, pero vamos a intentar 00:13:18
a ver si sale. Una bombilla, bueno esta resistencia es de un K, no es de 10, esta resistencia 00:13:25
es de un K, bombilla, un diodo no LED, fijaros que es un diodo normal, por lo tanto está 00:13:40
en aquí, en donde los transistores, el diodo normal, de izquierda a derecha, no es un diodo 00:13:54
LED, veis que no tiene las dos flechitas, es un diodo normal, la pila y el interruptor 00:14:02
me faltan, el interruptor, que es un interruptor normal y corriente, y la pila, vale, de 9 00:14:10
voltios, con lo cual también sale sola, vale, unimos, entonces ya lo tenemos, vamos a darle 00:14:19
al interruptor, pum, ahí va, explota, entonces voy a comerme este cable y le voy a poner 00:14:55
la resistencia de 350 ohmios, entonces ya no explota. Fijaros que esta luz apenas se 00:15:02
enciende, se enciende pero muy poquito, porque es una luz que necesita más intensidad de 00:15:45
corriente de la que está pasando, entonces no se enciende la luz realmente, la luz no 00:15:54
vamos a notar que se enciende deja pasar corriente pero esa luz no se enciende 00:16:00
esto es una cosa que tiene en cuenta de acuerdo 00:16:06
