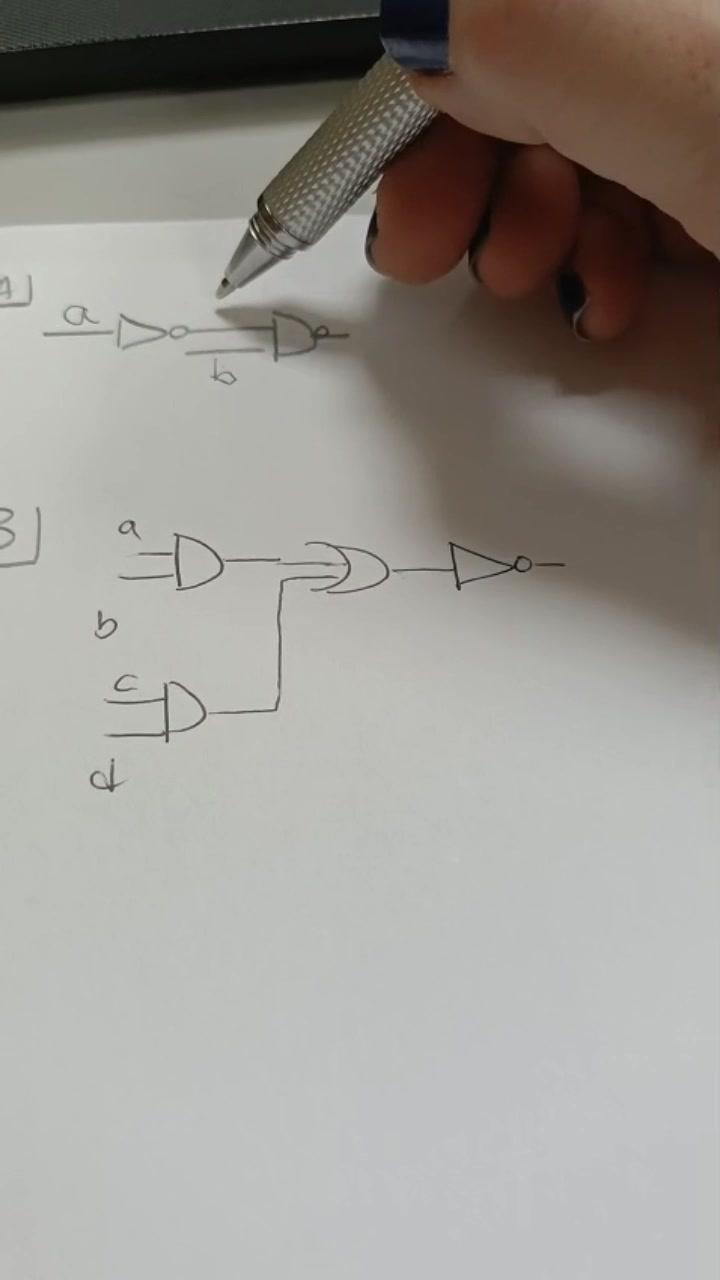

Este es el ejercicio 3.8. Nos dan un circuito en digital con puertas lógicas y tenemos que sacar la expresión. 00:00:00
Bueno, me dicen que esta es la señal A y esta es la señal B. 00:00:12
Se trata de ir atravesando cada una de las puertas lógicas y viendo qué es lo que me va saliendo. 00:00:16
De esta señal A llegamos a una puerta NOT. La puerta NOT lo que hace es negar la señal. 00:00:22
Con lo cual aquí tengo una A negada y aquí llegamos a una puerta NAND, que lo que hace es multiplicar estas dos pero después negarlas. 00:00:28
Entonces primero las multiplicamos A por B y después negamos todo porque tenemos aquí una negación. 00:00:38
Me voy a la siguiente, ¿vale? Este es el ejercicio 3.8, lo repito. 00:00:46
Y tengo dos puertas AND con cuatro señales A, B, C, D. 00:00:50
Entonces en la primera de ellas lo que tengo que hacer es multiplicar A por B. 00:00:57
Y en la segunda tengo C por D porque entran en una puerta AND. 00:01:02
Y aquí aparece una puerta OR. 00:01:07
Así que lo que tenemos que hacer aquí al salir de aquí, lo que nos sale es la suma de estas dos. 00:01:09
Es decir, A por B más C por D. 00:01:15
y aquí lo que tengo es una puerta NOT 00:01:20
entonces a este resultado que he tenido aquí 00:01:23
lo único que tengo que hacer es negarlo todo 00:01:26
A por B más C por D 00:01:28
todo ello negado 00:01:31
yo creo que con esto os va a ayudar 00:01:32
