4 ESO - TECNO. Resumen Tema 2 - Parte 6. El Diodo Zener. - Contenido educativo

Ajuste de pantalla

El ajuste de pantalla se aprecia al ver el vídeo en pantalla completa. Elige la presentación que más te guste:

Subido el 19 de noviembre de 2020 por Juan Ramã‼N G.

84 visualizaciones

Más información Transcripción

Descargar la transcripción

Vale, perdonad por la interrupción, perdonad por la interrupción, vamos a ver el diodo 00:00:00
Zener, estábamos viendo que ya habíamos estado estudiando un diodo normal, el diodo normal 00:00:11
cuando se polariza directamente, cuando se polariza directamente, es decir, el ánodo 00:00:20
a cátodo y la intensidad de la corriente va en la dirección de la flecha, deja pasar 00:00:27
la corriente. Cuando lo conectamos inversamente, es decir, cuando la intensidad intenta volver 00:00:33
de cátodo a átodo, entonces la bloquea. También hemos visto el diodo LED. El diodo 00:00:39
es lo mismo lo mismo que emite luz y el hecho de que emita luz le provoca dos limitaciones primera 00:00:51
cuando la corriente estaba pasando por la dirección directa 00:01:03
nos provoca una caída de tensión igual y también porque la energía que se ha perdido al pasar el 00:01:09
el LED se utiliza para emitir la luz. Y también que la intensidad máxima, la intensidad no 00:01:22
puede pasar entre los 20 miliamperios, porque si pasamos de esa intensidad nos lo cargamos, 00:01:31
¿vale? Lo reventamos. Entonces estos son los tipos de LED que ya hemos visto. Los dos 00:01:37
funcionan igual. Al paso de la corriente, en la dirección de polarización directa, 00:01:43
no le ofrece ningún problema, en este únicamente nos provocó una caída de tensión, en este no, pero al final pasa la torrente, pero cuando la torrente viene por la dirección inversa, en ninguno de los dos consigue pasar, ¿vale? 00:01:47

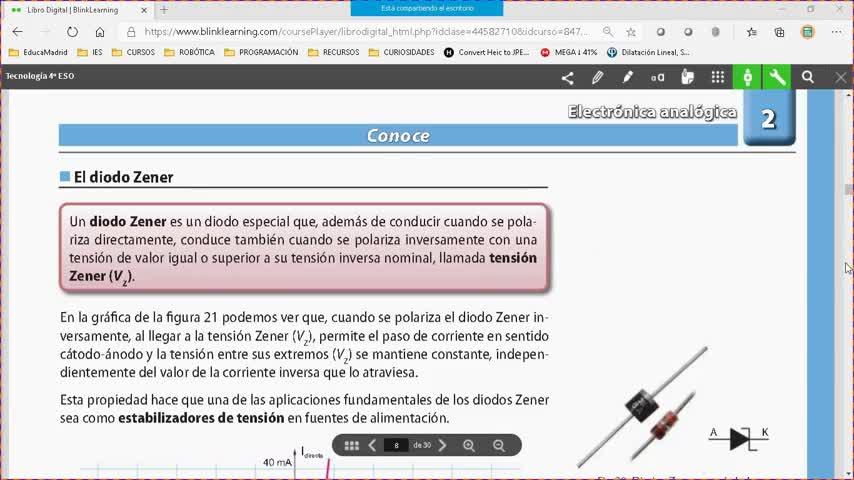

Ahora vamos a ver otro tipo de diodo, el diodo Zener. El diodo Zener tiene un símbolo con la parte de bloqueo con dos patinitas, ¿vale? Con dos rabillos. 00:02:03
Entonces, el diodo Zener tiene este símbolo y tiene un funcionamiento parecido al del diodo normal con una salvedad. 00:02:26
Este tema, que es la parte del diodocener, es teórico 00:02:37
Quiere decir que no va a haber problemas de él 00:02:43
¿De acuerdo? No va a haber problemas del diodocener 00:02:46
Pero sí que hay que aprenderse a nivel de teoría cómo funciona 00:02:48
¿Cómo funciona el diodocener? 00:02:51
Pues bien, en polarización directa 00:02:54
¿Cómo es la polarización directa del diodocener? 00:02:57
La polarización directa del diodocener es cuando la intensidad 00:03:06
de la corriente pasa 00:03:12
del ánodo al cátodo 00:03:15
entonces 00:03:18
aquí funciona igual 00:03:19
que el diodo normal 00:03:21
que es lo mismo 00:03:23
que un cable 00:03:25
es decir, deja pasar la corriente 00:03:27
no hay ningún tipo de alteración 00:03:29
no hay resistencia 00:03:32
no hay caída de tensión, no hay nada 00:03:33
es como un cable, un interruptor cerrado 00:03:35
no hay nada 00:03:38
pero en polarización 00:03:39
inversa va a funcionar, o la habitación inversa es cuando la intensidad va a intentar pasar 00:03:42
en la dirección contraria, va a funcionar igual que un diodo, es decir, con un cable 00:03:58
abierto, siempre y cuando, siempre y cuando, si llamo a este punto A y a este punto B, 00:04:08
va a funcionar así 00:04:18
la tensión entre A y B 00:04:25
es pequeña 00:04:27
es más pequeña 00:04:28
que una tensión umbral 00:04:31
o una tensión elíptica que se llama tensión decena 00:04:33
es decir 00:04:35
si yo le pongo 00:04:36
le pongo corriente 00:04:39
en dirección inversa 00:04:41
para polarizarlo inversamente 00:04:43
no va a pasar siempre y cuando 00:04:45
no le meta mucha caña 00:04:47
Si empiezo a apretar, subo el voltaje y ese voltaje supera un umbral que le vamos a llamar 00:04:48
tensión zener, que es un umbral que me lo dará el fabricante del diodo, entonces estoy 00:04:59
en el segundo caso, que es lo mismo, polarización inversa, por lo tanto corriente intentando 00:05:06
a pasar en la dirección opuesta, pero en este caso va a funcionar como una pila de 00:05:17
valor, es decir, si yo intento atravesarlo en dirección contraria con una diferencia 00:05:34
de potencia pequeña, no pasa, se queda bloqueado. Yo empiezo a aumentar los voltios, empiezo 00:05:50
a aumentar los voltios, llega un momento en el que llego a este umbral y cuando llego 00:05:55
este umbral, el zener empieza a dejarme pasar la corriente, empieza a dejarlo pasar, y si 00:06:01
yo sigo aumentando, el zener lo que va a hacer es bloquear esta diferencia de potencia al 00:06:08
valor de Vc, es decir, siempre me va a mantener esa diferencia de potencia constante, ¿vale? 00:06:15
Es como una pila, va a funcionar como una pila cuyo valor vale Vc, es decir, me va a 00:06:21
a limitar esa diferencia de potencia al valor constante de Zener, ¿vale? 00:06:30
Entonces es un caso especial de diodo, en el que la polarización directa es igual, 00:06:38
ya va a pasar, pero a la inversa depende de cuánta caña le tenemos, depende de cuánta 00:06:43
potencia, depende de cuánto voltaje le pongamos, si estamos en voltajes pequeños, por debajo 00:06:49
una tensión de Zener va a bloquear, igual que un diodo normal, pero si le superamos 00:06:55
va a funcionar como una pila cuyo valor es la tensión de Zener. Con lo cual me bloquea 00:07:01
entre el punto A y el punto B, la diferencia de potencial va a ser siempre VZ. Es como 00:07:09
una pila, ahí conectado. Y ya está, eso es un diodo Zener. Tiene su función y lo 00:07:17
vamos a ver hoy en las fuentes de alimentación. 00:07:27
