Simulador neumático vídeo 2
Ajuste de pantallaEl ajuste de pantalla se aprecia al ver el vídeo en pantalla completa. Elige la presentación que más te guste:
Resolución circuito automático con Fluid Sim
Vamos a ver en este vídeo cómo hacer con el FluidSIM el ejercicio 4 de neumática de la ficha 3.
00:00:00
Este de aquí que tiene esta válvula accionada por un rodillo que tiene algo que ver con el émbolo, que sale, golpea.
00:00:09

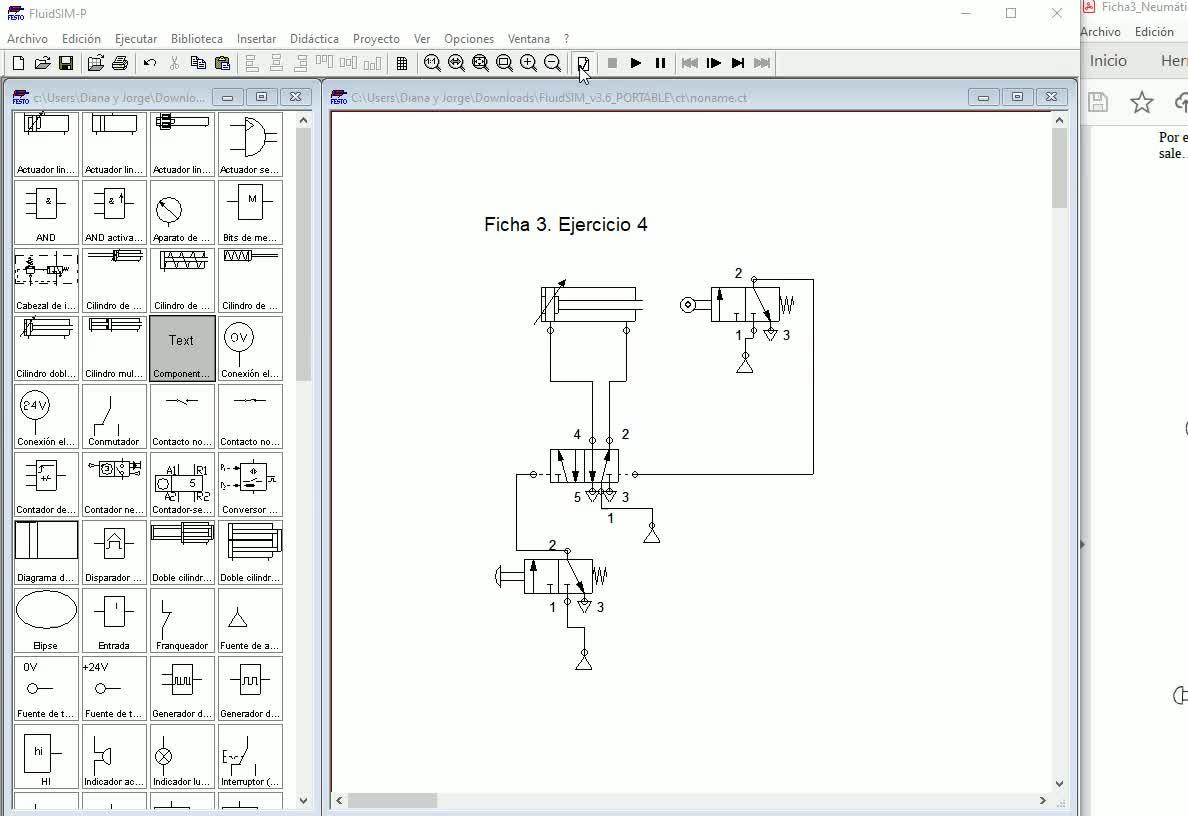

Fijaos, ya lo he construido con el FluidSIM.
00:00:19
El cilindro, el rodillo, la válvula, la otra válvula, todas las fuentes de aire, los accionamientos ya están cerrados.
00:00:21
el circuito no tiene ningún problema, pero si inicio la simulación y le doy al pulsador,
00:00:29
pues no pasa nada, sale el émbolo, se va para allá y ahora como hago que vuelva a la posición
00:00:40
inicial, pues acciono esta válvula pero a mano. Para que este proceso sea automático,
00:00:46
que es lo que tiene que pasar, voy a parar la simulación y vamos a efectuar lo siguiente.
00:00:52
Tenemos que hacer clic derecho en este rodillo, ir a propiedades y ponerle un nombre, vamos a marcarlo con Y1, por ejemplo, y aceptamos, ¿vale?
00:00:59
Entonces ya tenemos una referencia. Ahora nos centramos en el cilindro, hacemos un clic derecho sobre él, vamos a propiedades y fijaos, ¿qué podemos ver aquí?
00:01:14
pues por ejemplo la carrera del émbolo es lo que el cilindro sale en este caso está en 100
00:01:27
milímetros bueno pues yo sé que el émbolo va a salir 100 milímetros o sea 10 centímetros me
00:01:34
voy a ir aquí a configurar las marcas de accionamiento y simplemente le voy a decir
00:01:41
que la marca Y1 se encuentra, pues como el recorrido total es de 100 milímetros,
00:01:47
yo lo voy a poner que se encuentra a 80 este elemento, ¿de acuerdo? Acepto simplemente,
00:01:57
acepto esta ventana también y ya me aparece aquí una referencia, como que aquí va a pasar algo
00:02:06
cuando este cilindro salga
00:02:13
vamos a probarlo
00:02:15
le doy de nuevo a ejecutar la simulación
00:02:17
y al hacer clic
00:02:20
ahora habéis visto que ya el proceso es automático
00:02:23
sale, golpea y vuelve a entrar
00:02:27
si queréis verlo con más detenimiento
00:02:31
pues bastaría con poner una válvula reductora de flujo
00:02:35
