OPEN ROBERTA EV3 - PRIMEROS RETOS
Ajuste de pantallaEl ajuste de pantalla se aprecia al ver el vídeo en pantalla completa. Elige la presentación que más te guste:
Hola a todos, seguimos con Open Roberta y lo que vamos a programar hoy es un robot de Lego, el Evo 3, como los que tenemos en el colegio.
00:00:08

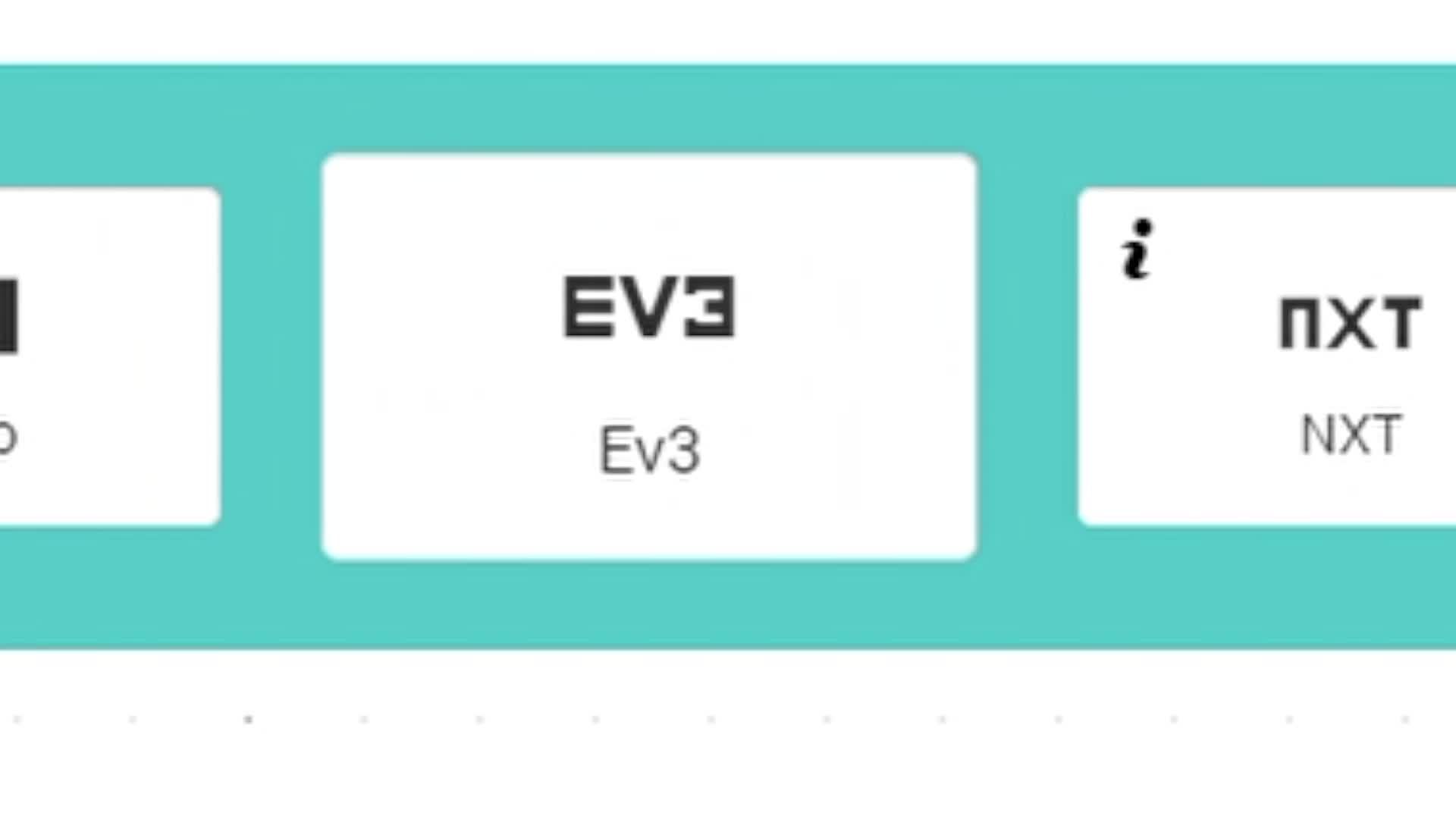

Así que lo primero que hacemos es seleccionar nuestro robot de Lego, Evo 3, en la plataforma aquí, de Open Roberta.
00:00:17
Aquí le tenemos el Evo 3, presionamos sobre él, nos aparecen distintas versiones.
00:00:29
Nosotros cogemos la primera de ellas y se nos muestra lo que es la pantalla donde vamos a empezar a programar.
00:00:35
Si os fijáis, los controles son los mismos que utilizábamos para la placa microbit
00:00:42
y lo único que nos cambia es que aquí aparece en el bloque de inicio del programa mostrar los datos del sensor
00:00:47
porque este robot tiene varios sensores que tenemos que tener en cuenta.
00:00:54
Lo vamos a ver.
00:00:58
Si nos venimos al simulador, nos aparece nuestro robot aquí.
00:01:00
Y si os fijáis, tiene como un montón de rayitas, que es lo primero que vemos,
00:01:04
que son como una especie de radar del sensor de ultrasonidos.
00:01:08
Este es el sensor de ultrasonidos que está detectando la presencia de los objetos y la distancia a la que están.
00:01:13
En este caso, la raya más negra nos indica el objeto más cercano, que es este.
00:01:21
Si la vamos moviendo veis que la raya va cambiando. También tenemos un puntito azul que es el sensor de color. Si desplazamos nuestro robot veis que el color cambia y va leyendo los distintos colores.
00:01:26
También tiene un sensor de contacto, que si acercamos nuestro robot al objeto, cuando lo toca se pone de color rojo.
00:01:47
Es el sensor de contacto. Estos sensores son los que vamos a utilizar en las programaciones que vamos a hacer.
00:01:57
También tenemos que tener en cuenta que en esta simulación nos permite cambiar de escenario.
00:02:05
Si presionamos en esta tecla el escenario cambia para hacer distintos retos. Como veis tenemos varios escenarios. También es importante esta tecla que tenemos aquí que es la que nos muestra todos los sensores.
00:02:12
En este caso veis que está el sensor de color azul porque está en el azul, 115 centímetros que es la distancia que hay al objeto, si acercamos el objeto veis que la distancia disminuye a 20 centímetros, si lo alejamos a 139 ahora, dependiendo de la distancia que esté, tenemos aquí nos las va midiendo el sensor de ultrasonido.
00:02:31
Si cambiamos el coche de posición, veis que cambian todos estos de aquí, que nos está diciendo la posición del coche en todo momento, ¿de acuerdo?
00:02:57
Bien, y además, si nuestro coche se queda ahí, tenemos esta tecla para que vuelva al principio.
00:03:09
Esto sería para guardar el programa.
00:03:18
Bien, vamos a empezar a trabajar o a ver cómo funciona, primero ver cómo funciona lo que es la programación.
00:03:20
Si nos venimos a los bloques de acción, tenemos el primer bloque que le cogemos y le decimos mover hacia adelante a una velocidad de 30 y una distancia de 20 centímetros.
00:03:28
Vamos a ver con la simulación que si presionamos va a iniciar el programa.
00:03:40
Nuestro robo se desplaza 20 centímetros y aún ha ido a una velocidad de 30.
00:03:46
Volvemos al principio y fijaros, ahora voy a cambiar la velocidad.
00:03:52
Le voy a poner que vaya a una velocidad de 80.
00:03:55
Si nos fijamos, ahora ahí va a ir bastante más rápido que antes.
00:03:58
Y esta distancia la podemos también aumentar.
00:04:04
Por ejemplo, en vez de 20 centímetros, podemos decir que avance 60 centímetros.
00:04:09
Por ejemplo, al principio, si le damos a iniciar el programa, ahora nuestro robot se está desplazando 60 centímetros.
00:04:13
¿De acuerdo? Se ha movido hacia adelante a una velocidad de 30, una distancia de 60 centímetros.
00:04:23
Por ahora parece fácil. Vamos a seguir haciendo cositas.
00:04:35
Le vamos a decir ahora a este robot que vuelva hacia atrás la misma distancia que ha recorrido.
00:04:38
Para ello lo que hacemos es coger otro bloque exactamente igual y ahora le decimos que en vez de hacia adelante se mueva hacia atrás 60 centímetros.
00:04:45
Lo mismo que antes le hemos dicho que vaya hacia adelante, ahora le decimos que vaya hacia atrás.
00:05:00
Comprobamos, le damos hacia adelante y ahora vuelve hacia atrás.
00:05:06
Si le queremos complicar un poquito más entre ir hacia adelante e ir hacia atrás, le podemos también decir que espere un tiempo, que se pare primero y que luego espere un tiempo.
00:05:16
Le vamos a decir que en este caso que espere 2000 milisegundos.
00:05:36
Entonces, ahora nuestro robot avanzaría hacia adelante, se para dos segundos, uno, dos, y vuelve hacia atrás, otra vez en la misma posición.
00:05:44
Bien.
00:05:59
Bien, pues vamos a seguir aprendiendo cosas, porque en vez de volver hacia detrás, ahora le vamos a decir que en vez de volver en marcha atrás, gire y vuelva en marcha hacia adelante.
00:06:00
¿Cómo se lo vamos a hacer? De la siguiente manera.
00:06:16
Le vamos a decir que gire a la derecha, que gire a la derecha a la velocidad de 30, 180 grados.
00:06:19
180 grados es esto, que haga este giro desde aquí hasta aquí, lo que es media circunferencia.
00:06:31
Vais a ver lo que hace cuando gira a 180 grados.
00:06:38
Vamos a decir que gire 180 grados y que después vaya otra vez hacia adelante para que vuelva a la misma posición, 60 centímetros, la velocidad de 30.
00:06:41
Vamos a comprobar a ver qué es lo que hace. Vemos que va hacia adelante, se va a parar dos segundos, uno y dos, gira los 180 grados y vuelve otra vez a la posición que teníamos al principio.
00:06:54
Muy bien, pues este sería el primer reto que teníamos que hacer. Ahora vamos a hacer el segundo.
00:07:14
Para hacer el segundo vamos a utilizar el sensor de color.
00:07:19
Vais a ver que si lo que nosotros le decimos que vaya hacia adelante y ahora que espere hasta que,
00:07:25
hasta que, veis que aquí viene el sensor de contacto, pinchamos sobre el sensor de contacto
00:07:38
y podemos elegir cualquier sensor de todo lo que veis que tiene aquí.
00:07:45
Pero nosotros tenemos que elegir el sensor de color.
00:07:49
Le tenemos aquí, sensor de color, y le decimos que se mueva hacia adelante hasta que el sensor de color detecte el color rojo.
00:07:53
Vamos a ver qué es lo que va a hacer ahora nuestro coche.
00:08:04
Veis que se mueve hacia adelante y cuando detecta el color rojo, pues se ha parado.
00:08:08
Si en vez de decirle que se pare, le decimos que gire, ahora le decimos que gire hacia la derecha como antes, 180 grados, le decimos que gire a la derecha 180 grados y que se mueva otra vez hacia adelante a la velocidad de 30.
00:08:15
¿Hasta cuándo? Pues hasta que detecte el color azul que tenemos aquí.
00:08:40
Pues entonces nos volvemos otra vez hasta esperar hasta que el sensor de color detecte el color azul.
00:08:46
Al pinchar sobre el color habéis visto que cambia y yo he cogido el azul.
00:09:01
Podemos elegir todos estos colores.
00:09:05
Escogemos el azul, ¿de acuerdo?
00:09:07
Bueno, comprobamos la programación. Ahora comprobamos el bot del simulador y al iniciar el programa, ahora vemos que va hacia adelante, detecta el color rojo, gira 180 grados y se para en el azul.
00:09:09
Y aquí está nuestro segundo reto. Espero que no sea difícil conseguirlos.
00:09:34
