Ajuste de pantallaEl ajuste de pantalla se aprecia al ver el vídeo en pantalla completa. Elige la presentación que más te guste:

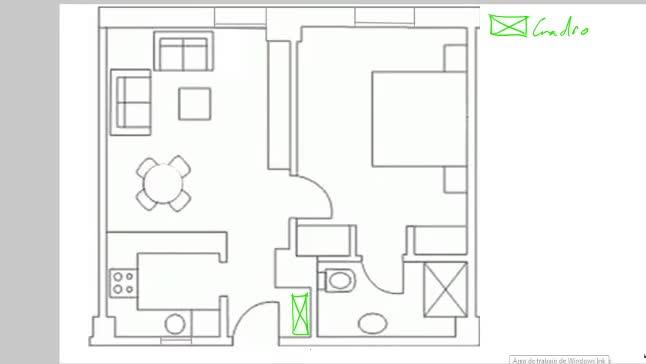

Vamos con el plano de electricidad e iluminación.
00:00:01
Bueno, el primer elemento fundamental, igual que veíamos en la fuerza, es el cuadro eléctrico.
00:00:07
El cuadro eléctrico se representa siempre y si antes lo teníamos aquí, pues evidentemente continúa en el mismo sitio, no cambia nada.
00:00:12
Aunque en iluminación, por supuesto que hay también esquemas unifilares que nos indican por dónde van los cables,
00:00:21
para el encendido de cada una de las iluminaciones, no lo vamos a representar, ya hemos visto
00:00:29
cómo hacer el unifilar en fuerza, aquí lo que vamos a presentar es cómo se encienden
00:00:34
y apagan los diferentes puntos de luz, cómo son los puntos de luz, si son conmutados,
00:00:39
sencillos, son de cruce y si el encendido es independiente o simultáneo, pero que sepáis
00:00:44
que también, por supuesto, hay cableado que va de unos puntos a otros, igual que la fuerza.
00:00:50
Bueno, vamos a empezar con el más sencillo quizá, que es el baño. El baño va a tener una iluminación que se representa con un aspa, un círculo y un aspa. Esto sería un punto de luz, un punto de luz en general.
00:00:56
Después tenemos, voy a ir poniendo toda la nomenclatura, toda la leyenda, así después simplemente vamos utilizando el icono correspondiente.
00:01:21
El circulito sería el punto empotrado, punto de luz empotrado, si tuviéramos un aplique de pared, fluorescentes, y después las llaves, los interruptores.
00:01:35
Este sería un interruptor sencillo, este sería un interruptor conmutado, es decir, que se puede encender y apagar desde dos sitios y después estarían las llaves de cruce que serían para encendido y apagado de tres o más puntos.
00:02:02
Bueno, en este caso del baño es el más sencillo, tendríamos un interruptor sencillo que enciende un punto de luz que está ubicado en el techo
00:02:31
Imaginaos ahora que también tuviéramos un puntito empotrado en el lavabo
00:02:40
Bueno, pues de nuevo podríamos tener otro punto, interruptor sencillo que encendiera la luz que está encima del lavabo
00:02:46
Vale, aquí fácil. Vamos a poner ahora un punto de luz que está en el centro de la habitación, pero vamos a querer que se encienda y se apague desde una mesilla y desde la entrada.
00:02:54
Bueno, pues eso significaría que está conmutado. Se puede encender y apagar desde dos sitios.
00:03:10
¿Y qué pasaría si quisiéramos además que desde la otra mesilla también se encendiera esa apagada?
00:03:20
Pues entonces tendríamos llaves de cruce, del modo que tanto desde aquí, como desde aquí, como desde aquí,
00:03:25
desde los tres puntos podríamos encender y apagar ese punto de luz.
00:03:33
Vale, vamos a ver ahora un conmutado, por ejemplo, que tuviéramos un punto de luz en este pasillito.
00:03:37
Bueno, pues un conmutado en la entrada y otro cuando nos vamos hacia la habitación.
00:03:44
Cuando llegamos a casa encendemos, pero estamos en la zona de salón o de habitación, podemos apagar ese punto de luz.
00:03:49
Y si tuviéramos dos puntos empotrados en la cocina, pero queremos que se enciendan solo desde un punto simultáneamente.
00:03:57
Bueno, con este interruptor encenderíamos esta luz y significaría simultáneo que esta luz y esta luz están unidas, por lo tanto, se encenden simultáneamente al activar este interruptor.
00:04:06
Y ahora vamos a hacer otros dos conmutados. Uno para la zona de comedor y otro para la zona de salón.
00:04:23
Todos se van a poder encender y apagar desde aquí y desde aquí.
00:04:33
Estos, como ya no me caben, los estoy haciendo un poco fuera, pero realmente los interruptores al final ocupan poco, irían en esta zona.
00:04:41
en esta zona. Esto lo estoy haciendo un poco más grande para que se entienda. Bueno, ¿por qué he puesto 1, 2 y 1 y 2?
00:04:51
Porque voy a querer que tanto esta luz como esta luz se encienden y se apaguen desde los dos sitios. Por lo tanto, voy a utilizar
00:04:59
Este conmutado para aquí y este para aquí. Se enciende y se enciende. Y lo mismo con esta y con esta.
00:05:09
Bueno, habéis visto que el plano de iluminación es mucho más sencillo que el de fuerza porque no estamos dibujando los semifilares, sino sería un poquito más complicado.
00:05:24
Lo que me interesa de aquí es que sepamos cómo se encienden y se apagan, es decir, si son simultáneos o independientes y si son interruptores sencillos, con mudados o llaves de cruce.
