Buenas chicos, a ver, voy a hacer un resumen rápido de lo que tenéis que haber hecho o haber configurado 00:00:00
de cara a simular nuestro propio entorno con un cortafuegos, ¿no? 00:00:06

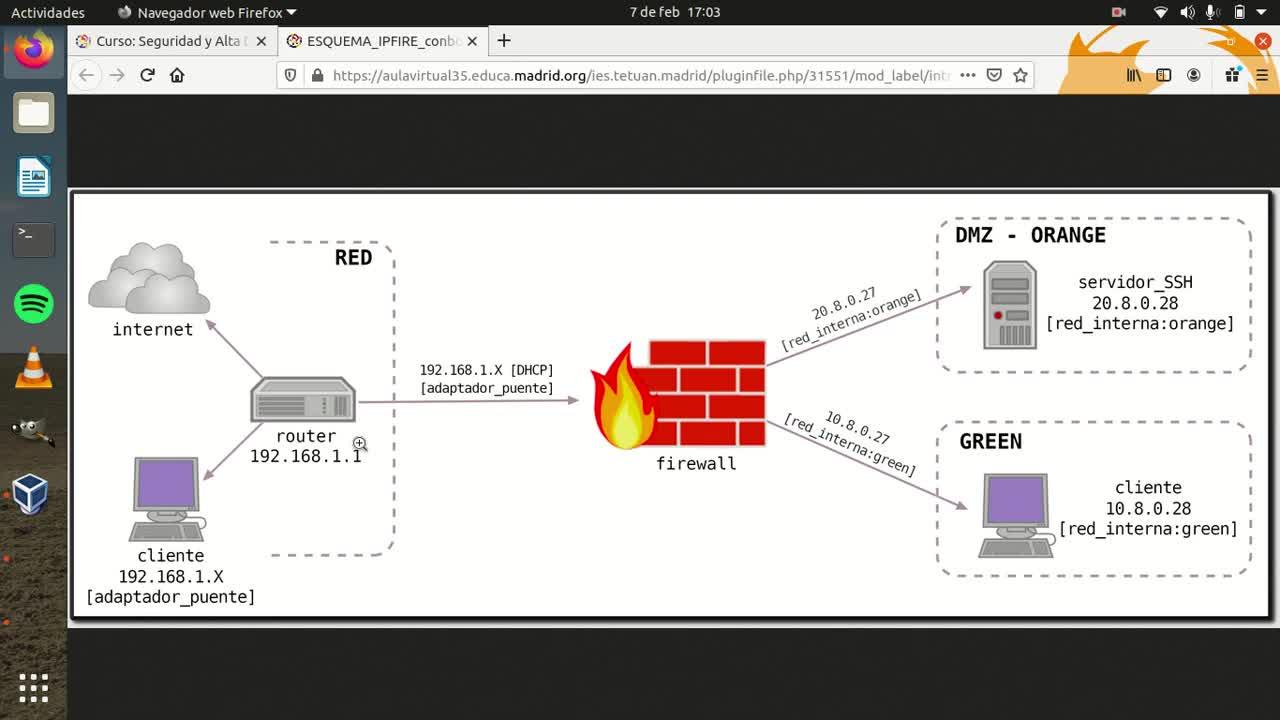

A ver, en la imagen que os puse había una red roja, una red naranja y una red verde, ¿vale? 00:00:11
De momento, lo que hemos hecho es olvidarnos de la naranja. 00:00:18
Recordad que la naranja o la zona desmilitarizada lo que permitía es que desde el exterior, 00:00:21
es decir, desde Internet de la red roja, podrían hacer una petición hacia un servicio, es decir, actuaría de servidor, donde tendríamos la red naranja montada en un servidor SSH para hacer de forma remota 00:00:26
o por ejemplo HTTP porque tenemos una web montada. Entonces de momento lo que vamos a utilizar o estamos utilizando es la red roja y la red verde. 00:00:38
Como veis, desde la red verde, si por ejemplo quiero hacer una petición a una web 00:00:47
Pues veis que los paquetes viajan a través del cortafuegos 00:00:54
El cortafuegos hace una traducción y esta IP de la red interna se convierte a una dinámica 00:00:58
A una, podemos decir, de la red extensa hacia el exterior 00:01:05
Entonces, el cortafuegos tiene dos interfaces, dos adaptadores de red 00:01:09
Uno, que es la que nos da salida a internet a través del router, en este caso ya sea en el instituto o en nuestra casa, que va a estar configurada por DHCP. 00:01:14
Es decir, que la IP está asignada de forma dinámica. 00:01:24
Adaptado al puente, recordad que lo que quiere decir es que nuestro ordenador tiene un sistema operativo anfitrión, a la cual de forma normal el router nos da una dirección de forma dinámica. 00:01:28
Entonces nuestra máquina virtual va a funcionar de la misma forma. Va a ser como un equipo más que hay en la red a la que nuestro router le da un IP. Y luego red interna quiere decir, en este caso yo he puesto la red interna con el descriptor green, quiere decir que solo se van a ver aquellas máquinas que tengan la red interna green. 00:01:41
no va a tener salida al exterior 00:01:59
quien nos permite la salida al exterior 00:02:02
la salida hacia internet es el cortafuegos 00:02:03
¿vale? 00:02:06
entonces, para conseguir esta configuración 00:02:07
yo he hecho lo siguiente 00:02:10
aquí tengo mi pfire 00:02:11
que lo que he conseguido 00:02:13
en las preferencias de red 00:02:15
tengo un adaptador 00:02:18
que es adaptador puente 00:02:20
que va a ser el que va a ir 00:02:21
hacia la red roja, hacia internet 00:02:23
y un adaptador 2 que va a ser 00:02:25
hacia la red interna, a la red green 00:02:27
En este caso he utilizado el descriptor green. 00:02:29
Si os fijáis, si hago aquí un ifconfig red 0, vemos que me ha dado la 192.168.1.1.14. 00:02:32
Mi router en este caso es 192.168.1.1. 00:02:40
Entonces me ha dado esta dirección. 00:02:43
Si hago un ifconfig green 0, ahí vemos como tengo la 20.8.0.27. 00:02:44
Lo que no hemos dicho es que en la red verde, la IP la he asignado de forma estática. 00:02:52
es decir, la he asignado yo mismo. Si hago un setup y voy a networking, el tipo de configuración 00:02:58
de red debería estar en green más red, porque son las dos redes que estamos utilizando. 00:03:06
Dentro de controladores tienen que estar bien asignados los adaptadores con sus redes, es 00:03:11
decir, la verde y la roja. Fijaros cómo yo lo que hago es mirar las direcciones MAC, 00:03:20
a ver, bueno me lo está 00:03:27
brindando pero fijaros, ver 00:03:34
las dos pantallas me refiero, veis que la red 00:03:36
roja acaba en 9.1 00:03:38
¿vale? que es el adaptador 00:03:41
puente y luego la verde acaba en FF 00:03:42
¿vale? entonces 00:03:44
fijaros como la red roja 00:03:46
es 9.1, perfecto, y la red verde 00:03:48
está a FF, perfecto, esto está 00:03:50
bien, luego si voy a configuración 00:03:52
de dirección, fijaros que la verde 00:03:57
la he asignado yo de forma estática 00:03:58
en este caso he asignado 28 00:04:01
En el gráfico yo puse 18, pero bueno, como la asignáis de forma estática podéis elegir la que vosotros consideréis. 00:04:03
La máscara y luego la red roja, aquí he marcado que la asigna por DHCP, es decir, es el router el que me está dando una IP de forma dinámica. 00:04:12
Y luego tenemos el gateway, que solo hay que establecerlo si la IP de la red roja, es decir, adaptador de red del router, la red roja, estaría de forma estática. 00:04:22
Como está dinámica, pues no hay que poner nada, ¿vale? Salimos de aquí, bueno, está reiniciando la red y debería mantener las IPs que ya teníamos, ¿vale? Y en la máquina de cliente, bueno, en el adaptador de red, ¿veis cómo lo tenemos? 00:04:32
lo que contábamos, ¿no? Red interna, solo va a visualizar aquellos equipos, aquellos adaptadores de red que están en la red interna verde, ¿vale? 00:04:53
Entonces, si yo, para configurar la red de manera estática, porque no voy a tener ninguna conexión con ningún router que me va a dar esa IP de forma dinámica, 00:05:03
aquí, si damos al dragón y damos a configuración de red, en la parte de ajustes IPv4 tenemos la dirección IP que le he dado, la 28029, 00:05:14
es decir, tiene que estar en la misma red que la IP de mi IP file, que está en la red verde, ¿vale? IP config, green, 0, ¿veis? Uy, y config, siempre me lo digo, ¿vale? 28.0.27, entonces yo le he dado la 28.0.29, ¿vale? 00:05:22
La máscara 255.255.255.0 y luego la puerta de enlace, la salida al exterior desde mi máquina cliente, evidentemente tiene que ser el adaptador de red del cortafuegos a esta red, ¿vale? Como veis, este cliente tiene que ser esta salida. En este caso, la 28027. 00:05:43
lo veis, aquí está, y luego muy importante 00:06:01
establecer el serie de orden S 00:06:03
en este caso el 888 para la resolución 00:06:05
de nombres de dominio, vale, voy a guardar 00:06:08
y una vez lo guardáis 00:06:10
tenéis que dar sobre el símbolo que aparece en una conexión 00:06:11
de RJ45, where connection 00:06:14
se actualiza 00:06:16
y ya puedo hacer un ifconfig 00:06:17
y ahí está 00:06:19
20.8.0.29 00:06:22
voy a ver, si tengo conexión 00:06:23
20.8.0.29 00:06:25
vale, tengo conexión con el adaptador de red 00:06:30
de la red interna 00:06:32
green del huerta 00:06:35
fuegos, un ping google.com 00:06:36
por si veo salida de internet, perfecto 00:06:38
y ahora 00:06:41
pruebo el comando tracerrute 00:06:42
que lo que va a hacer, fijaros 00:06:44
con google 00:06:46
lo que hace es 00:06:47
marcarme los saltos 00:06:50
las máquinas por las que 00:06:52
voy saltando para llegar a google.com 00:06:54
en este caso fijaros, salto 00:06:56
al adaptador 00:06:58
de la red verde del cortafuegos 00:07:00
28027 00:07:03
luego salta al router de mi casa 00:07:04
y luego ya va dando 00:07:07
diferentes saltos 00:07:09
por internet, por la red verde 00:07:10
así vemos que la configuración 00:07:13
del cortafuegos se ha realizado de forma correcta 00:07:15
esto es todo chicos 00:07:17
espero que os quede claro y si tenéis errores 00:07:19
pues bueno, que sigáis estos pasos a ver donde 00:07:21
donde podéis encontrar esos fallos 00:07:23
venga, hasta luego 00:07:25
