Hola, alumnos de motores del ciclo superior. Bienvenidos. En este vídeo vamos a desarrollar
00:00:01
un ejercicio básico de motores térmicos. Partiendo de una serie de datos técnicos
00:00:07

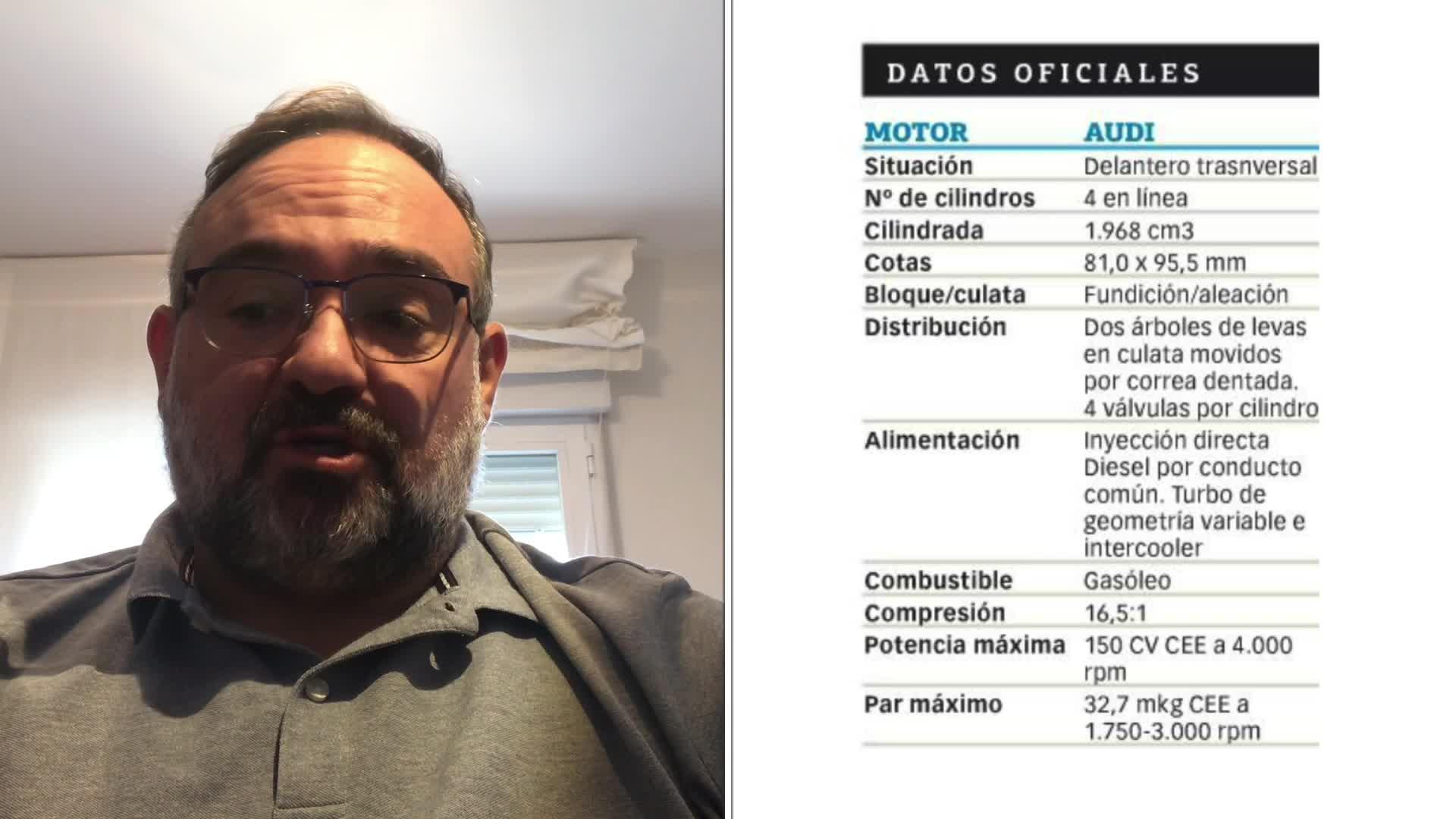

del motor, normalmente obtenidos de prueba en banco de potencia, y de la ficha técnica
00:00:12
del fabricante, obtendremos una serie de resultados que permitirán analizar su funcionamiento.
00:00:17
Empezamos.
00:00:24
Primer apartado. Volumen de la cámara de combustión.
00:00:25
Primero calcularemos el volumen unitario a partir del diámetro y la carrera del pistón.
00:00:30
Una vez hallado el volumen unitario y mediante la fórmula que relaciona relación de compresión, volumen unitario y volumen de la cámara de combustión,
00:00:36
obtendremos finalmente el valor del volumen de la cámara de combustión.
00:00:44
Los datos serán tanto el volumen unitario como la relación de compresión
00:00:49
y será necesario despejar el volumen de la cámara de combustión de la fórmula principal
00:00:55
El valor obtenido tendrá como unidades los centímetros cúbicos
00:01:00
y su valor será pequeño, puesto que la relación de compresión de los motores diésel suele ser alta
00:01:04
Segundo apartado, potencia específica
00:01:09
La obtendremos dividiendo la potencia máxima entre la cilindrada total en litros
00:01:13
Expresa la potencia máxima por litro de cilindrada que en los motores turboalimentados, como es el de este caso, normalmente será mayor que la de los motores atmosféricos
00:01:17
Tercer apartado, rendimiento térmico
00:01:28
Será función de la relación de compresión y del coeficiente adiabático, que a su vez será función de la naturaleza de combustible que utiliza el motor
00:01:31
Este rendimiento será teórico y por tanto superior al real que tenga el motor
00:01:42
Además, al ser un motor diésel con alta compresión, tendrá un valor todavía más alto
00:01:46
El valor es adimensional y se suele dar en tanto por ciento
00:01:51
Cuarto apartado, potencia a par máximo
00:01:55
La potencia indica la fuerza o par del motor a un régimen de giro determinado
00:02:00
Y por tanto, los tres conceptos están relacionados en una misma fórmula
00:02:04
Para calcular la potencia que obtenemos del motor al régimen de par máximo
00:02:10
tenemos que meter en la fórmula tanto el valor del par máximo como el régimen al que se obtiene
00:02:13
Al introducir en la fórmula el par en kilogramos metro, obtendremos la potencia en caballos
00:02:18
Quinto apartado, para potencia máxima
00:02:24
En este caso, vamos a introducir en la fórmula el valor de la potencia máxima en kilovatios
00:02:28
Por tanto, la constante utilizada en la fórmula será diferente a la del apartado anterior
00:02:32
y el resultado obtenido del par motor tendrá como unidades el newton metro
00:02:37
Sexto apartado, presión media efectiva en régimen de par máximo
00:02:42
La presión media efectiva representa la media de las presiones que evolucionan dentro de la cámara de combustión
00:02:48
al realizarse un ciclo de trabajo completo del motor
00:02:53
La media más alta se alcanzará al régimen de par máximo, donde las presiones y fuerzas serán máximas
00:02:56
Para obtenerla debemos introducir en la fórmula la potencia par máximo en kilovatios
00:03:02
la cilindrada total en centímetros cúbicos y el régimen de par máximo
00:03:07
El valor obtenido vendrá dado en bares
00:03:11
Apartado número 7. Velocidad media del pistón
00:03:16
Representa un límite físico constructivo para el treno alternativo
00:03:20
Y será función de la carrera y del régimen máximo de giro
00:03:24
Para obtener el resultado en metros segundo
00:03:28
Será necesario introducir la carrera en metros
00:03:30
Los motores diésel, al tener bajos regímenes de giro
00:03:32
Suelen tener velocidades medias bajas
00:03:36
Apartado número 8
00:03:39
Consumo específico a par máximo, si el tiempo de consumo de 100 centímetros cúbicos es de 19 segundos, siendo la densidad del gasoil de 0,63 gramos cada centímetro cúbico
00:03:40
El consumo específico se obtiene en banco de pruebas
00:03:51
Como resultado, se dibuja una curva de bañera con altos consumos a bajas vueltas y muy altos a alto régimen
00:03:55
En la zona central de la curva, cerca del régimen de par máximo, el consumo suele tener un mínimo
00:04:01
Será función de la densidad del combustible utilizado, de la potencia a par máxima expresada en kilovatios
00:04:06
y del tiempo en el que se consume una cantidad fija de combustible, normalmente 100 centímetros cúbicos
00:04:13
El valor obtenido se expresa en gramos por kilovatio y hora
00:04:18
Apartado número 9
00:04:22
Disposición de cilindros y estudio de tiempos de trabajo del motor
00:04:24
Al ser un motor de 4 cilindros en línea, sigue un orden de combustión de 1, 3, 4, 2
00:04:29
De manera que en cada cilindro, en el mismo instante, se realiza un tiempo diferente
00:04:35
Esto produce un funcionamiento cíclico que reduce las vibraciones
00:04:39
Las muñequillas del cigüeñal están decaladas a 180 grados
00:04:42
Y los pistones estarán emparejados en los puntos muertos, el 1 con el 4 y el 2 con el 3
00:04:46
Apartado número 10
00:04:52
Ángulo de cruce y diagrama de distribución si el adelanto-apertura de admisión es de 17 grados
00:04:55
El retraso-cierre-escape es de 14 grados
00:05:00
el adelanto de apertura de escape es de 40 y el retraso de cierre de admisión es de 44.
00:05:02
Conocidos los puntos angulares de apertura y cierre de válvulas de admisión y escape,
00:05:12
se puede dibujar el diagrama angular y calcular los ángulos en los que permanecen abiertas y cerradas las válvulas.
00:05:16
El ángulo de cruce será el formado desde el adelanto de la apertura de la válvula de admisión
00:05:24
hasta el cierre de retraso de la válvula de escape.
00:05:29
Apartado número 11.
00:05:33
Distancia del pistón al PMS cuando el cigüeñal ha girado 90 grados, siendo la longitud de la biela de 100 milímetros
00:05:34
La fórmula que relaciona movimiento lineal del pistón con movimiento angular del cigüeñal
00:05:42
requiere que calculemos previamente el radio de la muñequilla, que será geométricamente la mitad de la carrera
00:05:47
Sustituyendo en la fórmula los datos, obtenemos la distancia lineal al PMS que viene expresada en milímetros
00:05:53
Apartado número 12
00:05:59
Estudio de las curvas de potencia y par
00:06:02
De las curvas de potencia y par obtenidas en banco de pruebas se puede deducir lo siguiente
00:06:05
La cifra de potencia máxima es sensiblemente inferior en módulo y régimen
00:06:11
146,5 caballos a 3.650 revoluciones por minuto
00:06:16
A la facilitada por el fabricante que es de 150 caballos a 4.000 revoluciones por minuto
00:06:20
Y la de par mayor a un régimen medio
00:06:26
De 34,4 kg metro a 2.220 revoluciones por minuto
00:06:29
dentro del intervalo que aporta el fabricante que es de 32,7 kilogramos metro
00:06:34
desde 1750 revoluciones por minuto hasta 3000 revoluciones por minuto
00:06:40
estas pequeñas desviaciones sobre los valores aportados por los fabricantes son totalmente normales
00:06:44
ya que la temperatura, presión y equipamiento de la prueba influye sensiblemente en los datos
00:06:50
la zona de funcionamiento estable del motor va desde las 2200 revoluciones por minuto de par máximo
00:06:55
a las 3.650 de potencia máxima
00:07:03
En este rango de revoluciones
00:07:07
ante incrementos de fuerzas resistentes
00:07:09
como por ejemplo subir una pendiente
00:07:12
el motor reacciona reduciendo el régimen de giro
00:07:14
pero incrementando el par motor
00:07:17
hasta alcanzar una situación de equilibrio
00:07:19
Sin embargo, por debajo de 2.220 rpm
00:07:21
el funcionamiento del motor
00:07:25
ante un incremento de par resistente
00:07:27
es inestable
00:07:28
y requeriría utilizar el cambio de marchas
00:07:29
para reducir la velocidad y multiplicar el par.
00:07:32
Desde el punto de potencia máxima de 146,5 caballos a 3650 rpm
00:07:35
hasta el final de la curva, que llega hasta cerca de las 5000 rpm,
00:07:42
la potencia y el par decrecen,
00:07:47
permitiendo cierto sobre régimen sin incremento de prostaciones.
00:07:49
Un abrazo y mucho power.
00:07:54
