Hola, mi nombre es Cintia y voy a hablaros sobre la configuración y administración de conmutadores y routers. Espero que os guste. 00:00:00
Es importante saber que un switch o conmutador es un dispositivo de interconexión utilizado para conectar equipos en red, formando lo que se conoce como una red de área local, y cuyas especificaciones técnicas siguen el estándar conocido como SM. 00:00:12
Un switch no proporciona conectividad con otras redes, para ello es necesario un router 00:00:27

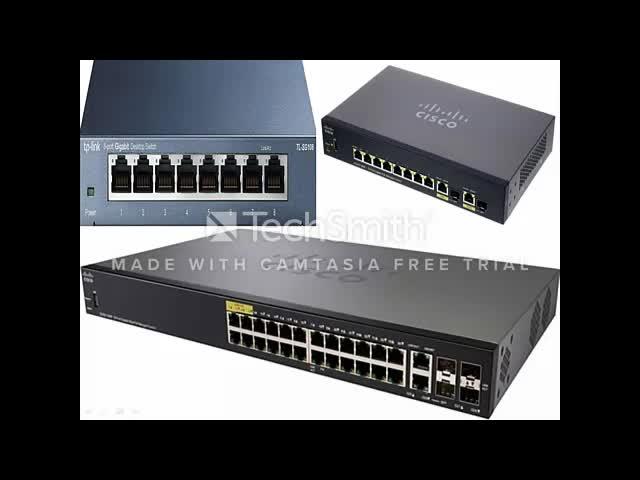

A continuación vemos que hay diferentes tipos de switch 00:00:36
Switch de configuración fija 00:00:41
No se pueden agregar características u opciones al switch, más allá de las que originalmente vienen con él 00:00:43
Switch modulares, ofrecen más flexibilidad en su configuración 00:00:50
Switches apilables, pueden interconectarse con el uso de un cable especial que otorga rendimiento de ancho de banda entre los switches 00:00:56
Switch troncal, a estos switches están conectados otros de jerarquía inferior, además de servidores, routers, etc. 00:01:05
Switch perimetral, los utilizados en el nivel jerárquico inferior en una red local y a los que están conectados los equipos de usuarios finales 00:01:15
Switch desktop o de escritorio. Es un tipo de switch más básico que ofrece la función de conmutación básica sin ninguna característica adicional. 00:01:25
Los switches presentan diferentes características, entre ellas están 00:01:35
El número de puertos. Son los elementos del switch que permiten la conexión de otros dispositivos al mismo. 00:01:39
Un número alto de puertos permite un mejor aprovechamiento de espacio y energía. 00:01:48
Power over Ethernet 00:01:52
Permite que el switch suministre energía a un dispositivo por el cableado de Ethernet existente 00:01:56
Permite mayor flexibilidad al instalar los puntos de acceso inalámbricos y los teléfonos IP 00:02:02
Porque se los puede instalar en cualquier lugar donde se pueda tener un cable Ethernet 00:02:08
El inconveniente es el incremento del coste 00:02:13
La velocidad 00:02:17
Ethernet permite varias velocidades y medios de transmisión 00:02:18
Otra de las características destacables sobre los puertos de los switches es la velocidad a la que pueden trabajar sobre un determinado medio de transmisión 00:02:22
Agregación de enlaces 00:02:30
Consiste en unir varios puertos entre dos switches de forma que aumenta el ancho de banda y se eliminan los cuellos de botella 00:02:33
Función hasta la capa 3-4 00:02:42
Normalmente los switches operan en la capa 2 del modelo de referencia OSI 00:02:45
Los switches de gama alta suelen ofrecer capacidades de enrutamiento de paquetes IP. 00:02:50
A este tipo de switch se le conoce como switch de nivel 3. 00:02:57
Un switch de nivel 3 realiza todas las funciones de conmutación de un switch, pero además proporciona funciones de enrutamiento IP. 00:03:01
Seguridad de puerto. 00:03:12
Permite que el switch decida cuántos y qué dispositivos específicos se permiten conectar al switch. 00:03:14
Hay tres tipos. Dinámico. Conseguimos que se guarde la dirección MAC de la primera conexión a ese puerto. 00:03:19
Y a partir de ese momento, solo esa dirección MAC tendrá acceso, impidiendo que una MAC diferente se conecte. 00:03:28
Estático. Configuramos manualmente las direcciones MAC que queremos que tengan acceso. 00:03:40
Persistente, similar al dinámico, se aprende dinámicamente pero con la diferencia de que se almacena 00:03:45
VLAN, Red de Área Local Virtual, es un método de crear redes lógicamente independientes dentro de una misma red física 00:03:54
La SACL, o Lista de Control de Ascenso, permite que el switch impida ciertos tipos de tráfico y autorice otro 00:04:10
La tasa de reenvío. Definen la capacidad de procesamiento de un switch estimando la cantidad de datos que puede procesar por segundo el switch. 00:04:18
Existen dos técnicas para llevar a cabo la transferencia de los datos entre puertos de un switch. 00:04:33
El reenvío directo. Cuando un switch comienza a recibir datos por un puerto, no espera leer la trama completa para reenviarlo al puerto de destino. 00:04:40
y el almacenamiento y reenvío. 00:04:49
Cuando un switch recibe datos por un puerto, almacena la trama completa 00:04:53
para luego reenviarla al puerto de estilo. 00:04:57
Calidad de servicio. 00:05:03
Hace referencia a la capacidad que tiene un sistema de asegurar 00:05:05
que se cumplen los requisitos de tráfico para un flujo de información determinado. 00:05:08
Conmutación asimétrica o simétrica. 00:05:15
En un switch simétrico, todos los puertos cuentan con el mismo ancho de banda. 00:05:18
En cambio, los switches asimétricos ofrecen mayor flexibilidad porque permiten conectar segmentos de la red a diferentes anchos de banda. 00:05:22
Una vez vistas las características, hablaremos sobre la segmentación de red. 00:05:34
Segmentar una red es crear pequeños dominios de colisión, principalmente para mejorar el rendimiento de la red y mejorar la seguridad. 00:05:40
El siguiente paso es hablar sobre los conmutadores y dominios de colisión y difusión. 00:05:49
Un switch es un dispositivo de interconexión de nivel 2 que es capaz de generar diferentes dominios de colisión. 00:06:01
La diferencia entre hub concentrador y un switch conmutador es que un hub recibe información por un puerto y la reenvía por todos los demás, 00:06:11
mientras que un switch reenvía la información solamente por los puertos a los que va dirigido. 00:06:27
Los switches reconocen las direcciones Ethernet, es decir, las MAC, dentro de los nodos de cada segmento de la red 00:06:35
y permiten solo el tráfico necesario para la comunicación entre los equipos implicados en el mismo dominio de colisión. 00:06:44
Un switch aprende del entorno las direcciones más que le rodea y crean tablas para recordar donde está cada una 00:06:52
Esa es la diferencia entre un switch y un hub 00:07:01
Los switch se pueden conectar entre sí de manera que funcionen como una sola entidad 00:07:04
Los switches pueden ser gestionados por web, por línea de comandos, vía Telnet o SSH, por puerto de consola y por SNMP, protocolo simple de administración de red. 00:07:11
Lo habitual en la configuración de terminales de red es que no necesiten ninguna configuración de red. Esto sucede porque obtienen la IP automáticamente de un servidor DHCP. 00:07:34
En el servicio DHCP hay dos papeles, el cliente que es el dispositivo que solicita la configuración IP de red y el servidor que es el dispositivo que controla estas asignaciones para evitar entre otras cosas que no haya dispositivos con la misma IP en la red. 00:07:48
Configurar el servicio de HCP a través de comandos o configurar el switch a través de la web. 00:08:22
El elemento principal de un switch es su tabla de direcciones MAC. 00:08:36
Esta tabla contiene las direcciones MAC de los dispositivos del entorno y a partir de ella el switch conoce el puerto por el que debe enviar el paquete. 00:08:40
En el momento inicial, es decir, en el momento de fábrica del dispositivo, la tabla de dirección SMART está vacía. 00:08:48
Para rellenarla hay dos formas, dinámicamente o estáticamente. 00:08:58
Dinámicamente, de la información que envían los dispositivos, el switch aprende en qué puerto se encuentra cada dispositivo y lo anota en la tabla de dirección SMART. 00:09:05
Y es prácticamente a partir de la información introducida en el switch por el administrador de red 00:09:15
En muchas ocasiones tenemos una red gigabyte bien configurada 00:09:25
Y no sabemos por qué no alcanza ni siquiera los 100 megabytes por segundo de transferencia 00:09:31
Y toda la inversión realizada no vale para casi nada 00:09:39
Hay que tener en cuenta algunas consideraciones 00:09:43
Como por ejemplo, repasar todo, comprobar cables, rosetas, tarjetas Ethernet, etc. 00:09:46
Reiniciar los dispositivos de red. 00:09:55
Sobrecargo de la red, muchos dispositivos transmitiendo a la vez. 00:10:00
Posibles interferencias en conexión inalámbrica. 00:10:06
Discos duros lentos. 00:10:10
Procesadores lentos. 00:10:13
Memoria RAM lenta o escasa. 00:10:16
En principio, para conectar dos dispositivos idénticos es necesario usar un cable cruzado, es decir, un extremo del cable debe cumplir la norma T568A y el otro extremo la norma T568B 00:10:18
Con la tecnología AutoMDIX nos olvidamos de esta regla, ya que permite detectar y corregir automáticamente cruces en los cables SM y de esta forma adaptarse automáticamente usando el mismo cable. 00:10:38
Ahora hablaremos sobre el protocolo ARP y las tormentas de Brodcast. 00:11:01
El protocolo ARP tiene dos funciones básicas, resolución de direcciones IPv4 a direcciones MAC y mantenimiento de una caché de asignaciones. 00:11:06
La resolución inversa es el protocolo RARP que asocia las direcciones MAC conocidas a direcciones IP. 00:11:24
Hay ocasiones en que el dispositivo no sabe la MAC de destino y para conseguir averiguarla envía un paquete a todos los dispositivos de la red. 00:11:34
Si en la red tenemos conexiones entre switches que formen un circuito cerrado, puede suceder que la petición ARP esté dando vueltas y muchas peticiones de este tipo pueden saturar la red. 00:11:47
Esto es lo que se denomina tormenta de broadcast. 00:12:00
El origen de las tormentas de broadcast está en la redundancia de las rutas. 00:12:03
Una forma de evitar estas tormentas es conectar los switches de la red en la estructura de árbol 00:12:07
Donde en la zona troncal colocaríamos los switches más rápidos 00:12:16
Para terminar vamos a hablar sobre el protocolo Spanning Tree y las ACL, listas de control de acceso 00:12:21
El protocolo Spanning Tree se encuentra en la capa 2 del modelo OSI 00:12:31
Su principal función es gestionar los bucles que se encuentren en la topología de la red 00:12:48
Su funcionamiento es calcular una ruta única entre los dispositivos de la red 00:12:54
Y mantener los enlaces redundantes desactivados 00:12:59
Estos solo se activarán en caso de falla 00:13:02
falla. Los switches se ponen de acuerdo en cuál es la raíz y cuál es el designado 00:13:05
para propagar mensajes, cuando varios pueden hacerlo. Los switches dejan inactivos algunos 00:13:11
puertos de cascada para evitar los bucles. Si algún switch falla, el algoritmo lo detecta 00:13:17
y se reactivan los puertos que sean necesarios. Las ACL o lista de control de acceso son un 00:13:23
listado de declaraciones condicionales que ayudan a regular el tráfico de datos que 00:13:31
entra y sale de un router. Indican al router qué tipo de paquetes aceptar o rechazar en 00:13:37
base a las condiciones establecidas en ellas. Una ACL es un grupo de reglas configuradas 00:13:43
en el router que definen cómo se procesan los paquetes que entran por las interfaces 00:13:50
de entrada del router, se reenvían a través del router o salen por las interfaces de salida 00:13:59
del router. Los tipos de ACL pueden ser estándar, solamente comprueban la dirección de origen 00:14:08
del paquete, pueden ser numeradas o nombradas. Extendidas, comprueban la dirección de origen, 00:14:17
dirección de destino del paquete, protocolo y puertos. Pueden ser numeradas o nombradas. 00:14:24
Dinámicas 00:14:31
Sirven para exigir la autenticación del usuario en el router vía Terni 00:14:34
Reflexivas 00:14:40
Se utilizan para permitir el tráfico saliente y para limitar el tráfico de regreso como respuesta al tráfico iniciado en el router 00:14:42
Basadas en tiempo 00:14:52
Permiten definir un intervalo de tiempo real válido para el tráfico de paquetes a través del router 00:14:57
Las ACL estándar utilizan un número único no repetido para identificarse. 00:15:03
Tienen máscara Wilkart, opuesta a la tradicional porque intercambia los unos por los ceros. 00:15:14
Creación en el nodo de configuración global. 00:15:23
Asignación a una interfaz, de lo contrario la ACL no tendrá efecto. 00:15:28
Y ubicación de la ACL estándar lo más cerca posible al destino. 00:15:33
La CL extendida solo verifica la dirección de origen en la cabecera del paquete 00:15:39
Creación en modo de configuración global 00:15:46
Parámetros 00:15:50
Y la ubicación de la CL extendida tiene que estar lo más cerca posible del origen del tráfico denegado 00:15:52
Y con esto terminamos la presentación sobre la configuración y administración de conmutadores y routers 00:16:00
