En este vídeo vamos a resolver el cuarto ejercicio de los ejercicios de planos 3. 00:00:01

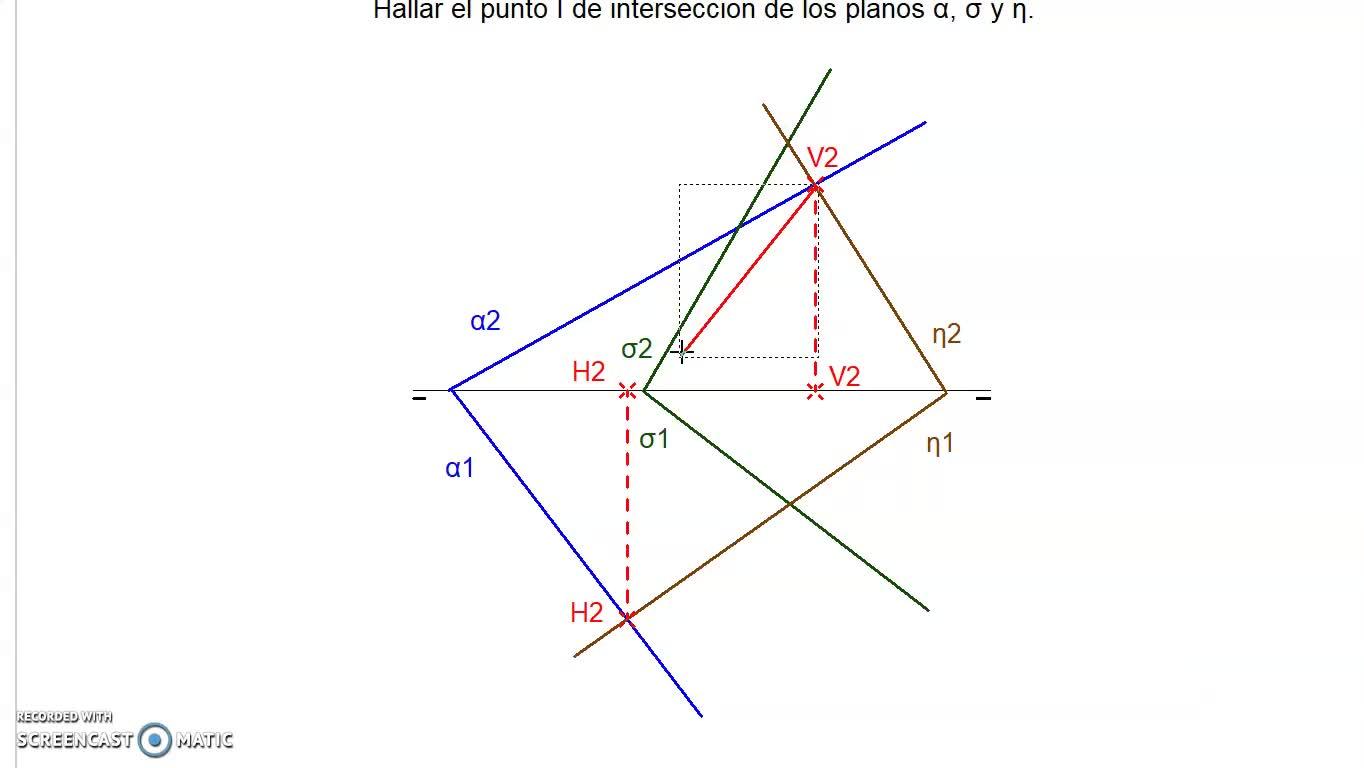

En este caso deberemos hallar el punto de intersección de los tres planos del enunciado. 00:00:08
Para ello lo que vamos a hacer es hallar la intersección de los planos 2 a 2, 00:00:14
es decir, hallar dos rectas de intersección, 00:00:19
y después hallaremos el punto de intersección entre esas dos rectas. 00:00:22
Vamos a empezar con estos dos planos, el plano azul y el plano verde, y luego continuaremos con el plano azul y el plano marrón. 00:00:26
Pues por ejemplo, si hallamos la intersección de estos dos planos, el azul y el marrón, tendríamos este punto de intersección que sería el V2, este V1, 00:00:38
y este punto de intersección sería el H1 y este el H2. 00:00:50
Tendríamos que unir h2 con v2 y h1 con v1 y así tendríamos esa recta de intersección entre estos dos planos. 00:00:55
Vale, pues vamos a nombrar la recta. Vamos a nombrarla como una recta R y esta sería para R2. 00:01:06
Vale, pues ahora cogemos otros dos planos, da igual los que cojamos. 00:01:27
Quizás sería más sencillo coger el marrón y el verde. 00:01:33
Pues vamos a ello. 00:01:39
Obtenemos este punto de intersección que sería V2 y este punto de intersección que sería H1. 00:01:41
Bueno, en este caso coinciden en la misma vertical todos los puntos, 00:01:48
por lo que la recta resultante de intersección entre estos dos planos será una recta de perfil. 00:01:53
bueno, pues ahora la intersección de esta recta de perfil 00:01:59
con esta otra recta R 00:02:04
nos dará el punto de intersección 00:02:08
este caso es el punto de intersección, es este de aquí 00:02:10
y lo llamaremos el punto I 00:02:14
arriba sería I2 00:02:26
y abajo tendríamos I1 00:02:35
y ya estaría resuelto el ejercicio 00:02:40
