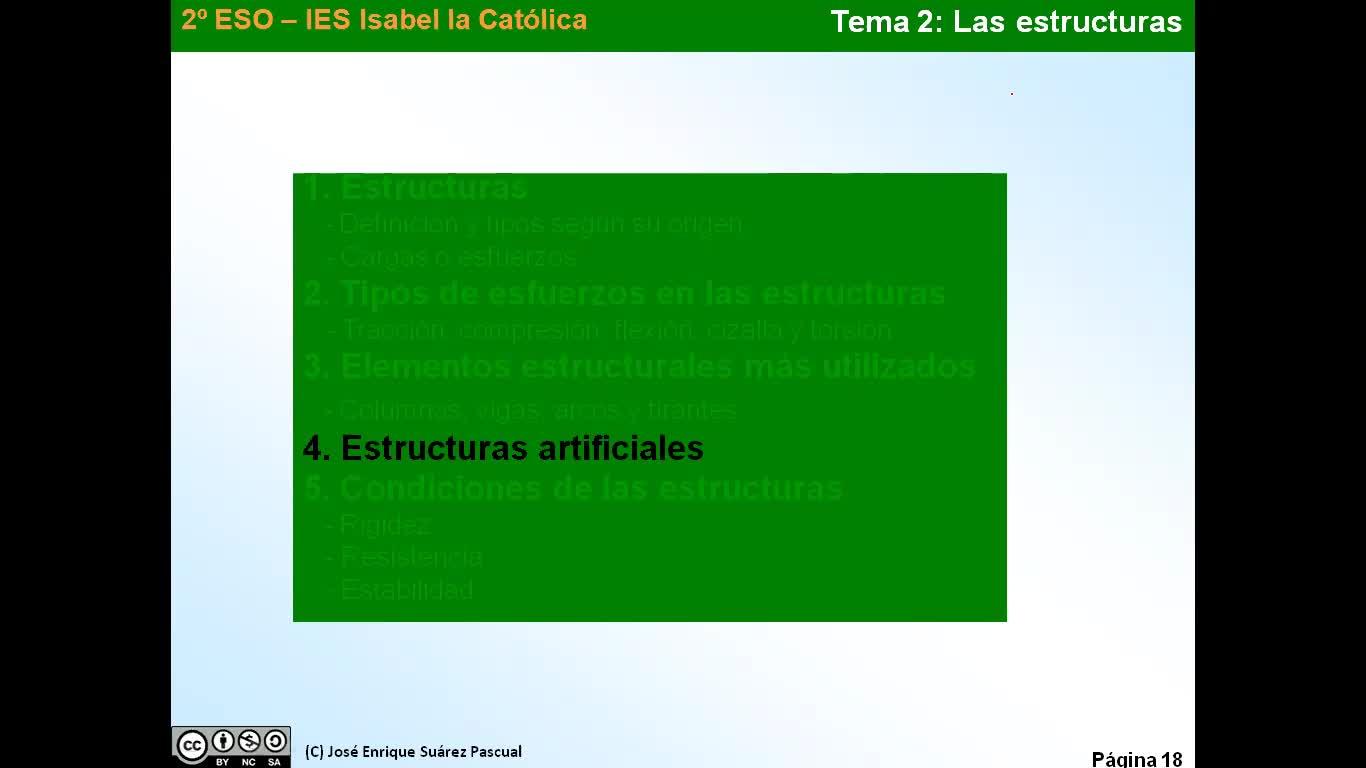

Vale, pues una vez que hemos visto ya qué son las estructuras, cuáles son los esfuerzos a los que van a estar sometidos y cuáles son los elementos estructurales más utilizados, pasamos en el punto 4 a ver una pequeña clasificación de las estructuras. 00:00:00
En primer lugar existen estructuras masivas, son aquellas en las que sobre todo predomina una gran concentración de material 00:00:13
Ahí tenéis el ejemplo típico que son las pirámides en el cual sobre todo lo que tenemos es mucha concentración de material 00:00:22
Tenemos aquí pirámides de América del Sur, América Central y aquí tenemos las tres famosas pirámides de Egipto que se encuentran en el Cairo 00:00:30
Segundo tipo de estructuras, estructuras agoveadas, son aquellas en las que predominan sobre todo arcos, bóvedas o cúpulas 00:00:42
que ya hemos visto anteriormente que era uno de los elementos estructurales más utilizados 00:00:49
pues aquí tenemos diferentes ejemplos en las que sobre todo la estructura lo que tiene son arcos, bóvedas o cúpulas 00:00:53
como por ejemplo este de aquí que sería la mezquita de Córdoba, este de aquí que sería el coliseo que tenemos en Roma 00:01:01
y todo tipo de iglesias góticas, románicas, que se encuentran en cualquier parte de España, en cualquier pueblo o en cualquier ciudad. 00:01:09
En ese tipo de estructuras lo que predomina fundamentalmente son arcos, bóvedas y cúpulas y se les denomina estructuras abovedadas. 00:01:17
Tercer tipo de estructura, estructuras triangulares. 00:01:25
Son todas aquellas en las que sobre todo predominan triángulos, ya bien sea de manera plano o de manera espacial. 00:01:28
Aquí tenéis diferentes ejemplos. 00:01:34
Este de aquí sería, por ejemplo, la estructura que tienen los parques de atracciones, para alguna de esas atracciones. Aquí tenemos una plataforma, debajo, una plataforma petrolífera, en la que, si os fijáis, prácticamente está hecho a base de triángulos. 00:01:36
en esta parte de aquí 00:01:50
podéis ver una estructura de una atracción 00:01:54
también hecha a base de triángulos 00:01:56
la estatua de la libertad 00:01:58
que se encuentra en Nueva York 00:01:59
que aunque por fuera evidentemente está rodeada de piedra 00:02:01
pero si os fijáis en su interior 00:02:03
está hecho con una estructura 00:02:05
hecho todo a base de triángulos 00:02:07
y por último tenemos aquí una estructura 00:02:08
muy conocida que tenemos en Madrid 00:02:11
que es la terminal T4 cuando estaba en construcción 00:02:13
en la que veis como su techo 00:02:15
está hecho todo a base de triángulos 00:02:17
Cuando la estructura, lo que sobre todo existe, son triángulos, se denomina estructura triangular. 00:02:19
Cuarto tipo de estructura, las estructuras colgantes, son aquellas en las que sobre todo lo que tenemos son cables o tirantes. 00:02:25
Ya lo hemos visto anteriormente en los elementos estructurales, pero ahí tenéis dos ejemplos de puentes colgantes en las que, como veis, sobre todo tenemos tirantes. 00:02:31
Este es el más famoso de todos, que es el corte de Enguid, que se encuentra en San Francisco. 00:02:43
El quinto tipo de estructura, estructuras entramadas, son todas aquellas en las que sobre todo lo que predominan son vigas y columnas mezcladas entre sí. Evidentemente cualquier edificio que os podéis imaginar está hecho de vigas y columnas. Aquí tenéis algún ejemplo, como por ejemplo el Skyline de Nueva York con el Empire State o el edificio de la UNO que también se encuentra en Nueva York o la estructura de cualquier edificio, pero no solamente edificios. 00:02:47
Aquí veis una estructura entramada formada por vigas y formada por columnas. Aquí tenemos las columnas. Aquí tenemos las vigas para cualquier aplicación. En las estructuras en las que sobre todo predominan vigas y columnas se le llaman estructuras entramadas. 00:03:16
y por último estructuras un poquito más 00:03:32
no tan utilizadas pero que también 00:03:35
existen, estructuras neumáticas 00:03:37
como veis aquí son 00:03:39
inflables, ligeras y desmontables 00:03:41
por las que se utilizan por ejemplo en 00:03:43
los juegos de los niños o en los arcos 00:03:45
de las carreras 00:03:47
estructuras geodésicas son redes tridimensionales 00:03:48
de barras formadas por un número de triángulos 00:03:51
hexágonos y se emplean en la construcción 00:03:53
de formas esféricas o cíndicas como veis 00:03:55
ahí por ejemplo los planetarios 00:03:57
y el último tipo de estructura que puede existir 00:03:59
son estructuras laminares que se caracterizan por estar formadas por fines láminas de material o nervios 00:04:01
con muchos pliegues o curvos, como veis aquí por ejemplo en esta antena de recepción de satélite 00:04:06
que veis que está hecha por finas láminas de material con pliegues curvos 00:04:15
o por ejemplo tenemos estos toldos que también están hechos por radios y por finos pliegues. 00:04:20
Bien, pues con esto terminamos el punto en el cual hemos visto una clasificación de estructuras. Esta clasificación no es la única posible, podrían existir muchas más, pero de momento para el segundo de la ESO con esto es más que suficiente. 00:04:27
