Medida de aislamiento en pares telefónicos
Ajuste de pantallaEl ajuste de pantalla se aprecia al ver el vídeo en pantalla completa. Elige la presentación que más te guste:
Minitutorial de uso de medidores
Hola a todos, vamos a ver cómo se hace una medida de aislamiento.
00:00:00
Vamos a empezar viendo los equipos de medida.
00:00:04

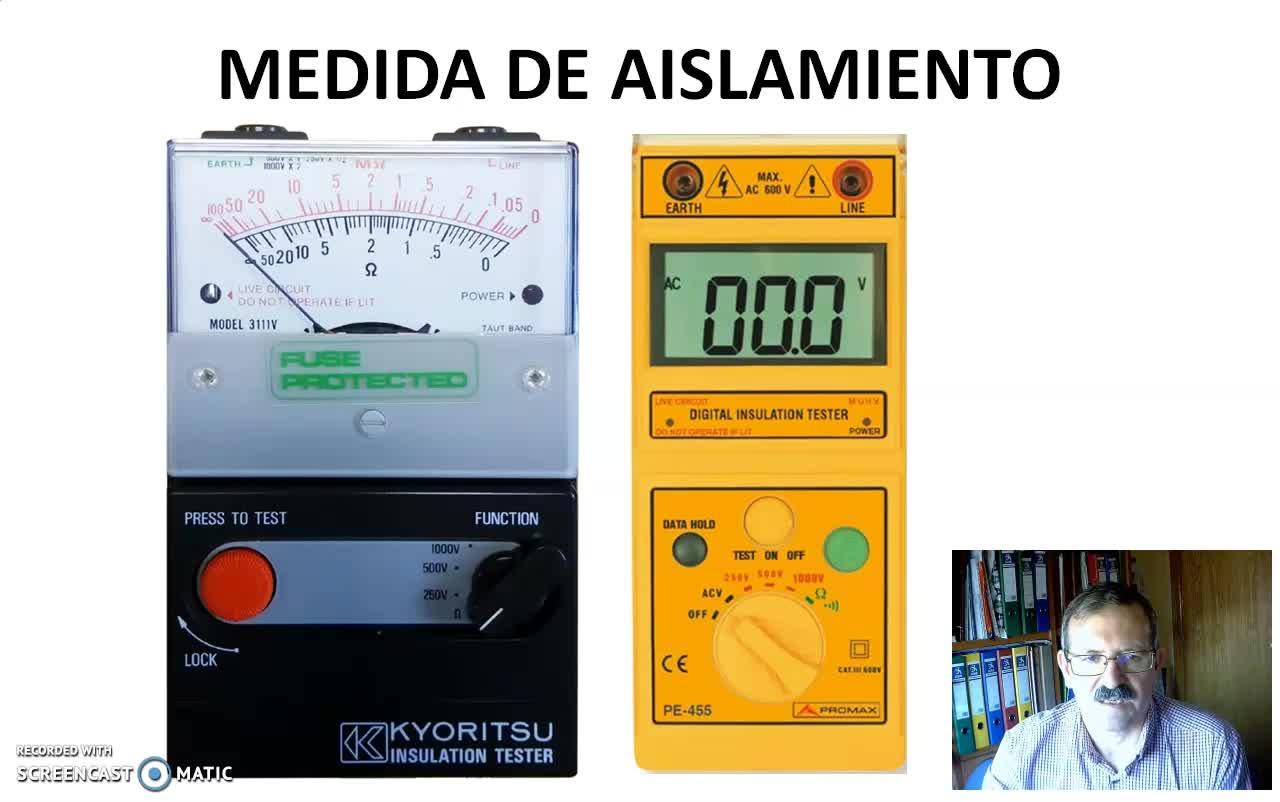

El que tenemos en el taller es este medidor de aislamiento analógico
00:00:07
que hace la medida mediante una aguja desplazándose sobre una escala graduada,
00:00:10
unas en mega ohmios para medir aislamiento y otras en ohmios para medir resistencia del par.
00:00:16
Existen también medidores de aislamiento digitales
00:00:22
que la medida la presentan de forma directa a la pantalla, es mucho más cómodo
00:00:25
Y puede tener algunas funciones adicionales más.
00:00:29
Pero básicamente se parecen todos en el tipo de indicaciones que nos dan.
00:00:32
Aquí tenemos un piloto que nos indica cuando estamos realizando la medida.
00:00:38
Este es el funcionamiento.
00:00:44
Aquí lo tenemos en el modelo analógico.
00:00:46
Tenemos otro piloto de seguridad que nos indica cuando hay tensión en el circuito donde vamos a medir.
00:00:49
Y por tanto no podríamos realizar la medida.
00:00:55
en este modelo sería este piloto de aquí y luego tenemos un selector en ambos casos para elegir la
00:00:56
función que queremos realizar o bien funcionó metro o bien función de medidor de aliento
00:01:05
seleccionando la tensión de medida adecuada en cada caso tenemos también un botón de prueba
00:01:11
para realizar la medida hasta que no se usa este botón de prueba no se introduce la tensión en el
00:01:17
circuito medir y aquí tenemos en este caso un botón adicional más en el caso del medidor digital para
00:01:23
regular en función o metro regular el 0 y poder despreciar el valor que tienen los cables de la
00:01:29
punta lo siguiente que hacemos es comprobar el estado del aparato en nuestro caso junta
00:01:40
poniendo el selector en modo o míos juntamos los extremos de la punta de prueba para que
00:01:50
circuito se cierre pulsamos el botón de prueba observar cómo se enciende el piloto de alimentación
00:01:55
es decir estaríamos haciendo funcionar el modo metro y la aguja se desplaza hasta el final o
00:02:03
casi hasta el final para que estuviera el aparato en las últimas condiciones tenemos que tener las
00:02:09
pilas nuevas esto debería llegar a hacer en nuestro caso nos puede servir para hacer la
00:02:16
medida. Si la aguja no llega hasta el final significa que o bien las puntas están mal
00:02:22
y ofrecen cierta resistencia o bien las pilas están engastadas. Lo siguiente que tenemos
00:02:29
que hacer es desconectar la instalación interior del usuario. Entonces para ello vamos al PAU,
00:02:38
buscamos el conmutador para seleccionar la forma de funcionamiento y veis que en lugar
00:02:44
detenerlo en modo normal que es el funcionamiento normal para dar servicio debemos desplazarlo hacia
00:02:50
la derecha como veis aquí está hacia la derecha para elegir de modo que es en ese modo de
00:02:56
funcionamiento del pago lo que hacemos es desconectar la instalación interior de usuario
00:03:00
y quedaría conectada solamente la cometida al resto de la instalación esta instalación que
00:03:05
tenemos en el taller la que estáis realizando ahí tendríamos el letrero de salida que va hacia el
00:03:14
recto de la instalación y estas todas reglas pero serían los equivalentes o
00:03:21
serían los correspondientes a cada uno de los operadores que pudiéramos en el
00:03:26
letrero de salida tenemos que elegir el para medir
00:03:33
como seleccionado cada uno de los pares con estamos la clavija
00:03:37
y en el otro extremo tenemos la punta de prueba tenemos que
00:03:41
poner las puntas del debemos comprobar al conectar las puntas
00:03:45
prueba que no existe tensión en el circuito y podríamos realizar la medida es decir que
00:03:53
el piloto de light circuit debería estar apagado también podemos comprobar que no
00:03:59
haya el cortocircuito del par antes de aplicar ninguna tensión de medida para el aislamiento
00:04:05
con lo cual en función ómetro poniendo el selector en función ómetro pulsaríamos para
00:04:11
realizar una primera medida en ohmios y debemos comprobar que esta aguja no se
00:04:17
desplaza hacia valores de resistencia bajos, debería quedarse en valores altos para estar
00:04:23
seguros de que el pad no está cortocircutado en ningún punto. En nuestro caso, como aún
00:04:28
no hemos terminado de conectar con latiguillos de la ruleta de salida hacia la ruleta del
00:04:34
operador, sí que estamos seguros de que no va a haber servicio en la instalación y podríamos
00:04:40
pasar a realizar la medida de aislamiento. Aquí tenéis con más detalle la tensión
00:04:45
elegida, en este caso 500 voltios, pulsamos para realizar la medida, vemos que efectivamente
00:04:55
estamos introduciendo la tensión de medida porque se enciende el piloto de alimentación
00:05:02
y sin embargo la aguja permanece quieta en el final de la escala, que es lo que tiene
00:05:07
que hacer. Fijaos aquí en la escala de mega ohmios para medir el aislamiento, aquí tenemos
00:05:12
la rayita de 100 mega ohmios, la siguiente podría ser 200 y la siguiente ya pone infinito,
00:05:17
Es decir, que en este caso no podemos dar un valor exacto, pero basta con comprobar que es superior a lo que marca la normativa.
00:05:22
Por tanto, podríamos que es mayor a 100 MΩ. Con eso sería suficiente.
00:05:31
En el caso de un instrumento digital, la apariencia de la medida sería esta.
00:05:41
Cuando nos aparece una cifra al final de la pantalla, el resto de la pantalla vacía, nos está indicando que está pasando del fondo de escala.
00:05:48
es decir, que la resistencia que estamos midiendo es superior a la que nos podría mostrar el aparato según la tensión elegida y la escala elegida.
00:05:55
En este modelo en concreto, sabemos que el fondo de escala para la posición seleccionada sería 2000 megaohmios.
00:06:07
Como se nos está saliendo de escala, podemos asegurar que la resistencia de aislamiento es superior a esos 2000 megaohmios.
00:06:15
ese valor no es igual para todos los equipos, depende del fabricante
00:06:22
por el contrario si en la pantalla nos indica una medida como esta
00:06:26
veis que pone 0,22 mega ohmios, eso serían 220 kilo ohmios
00:06:30
nos está dando una resistencia de aislamiento bastante inferior a 100 mega ohmios
00:06:35
por lo tanto el aislamiento de ese par que estamos comprobando sería insuficiente
00:06:40
y recordad que el aislamiento se puede medir entre los dos
00:06:45
Vamos, hay que medirlo entre los dos hilos del par y se puede comprobar también entre cada uno de los hilos del par y el cable de tierra.
00:06:50
Bueno, pues con esto hemos terminado. ¡Hasta luego!
00:07:00
- Idioma/s:
- Autor/es:
- Tomás Martínez Naranjo
- Subido por:
- Tomas M.
- Licencia:
- Reconocimiento - No comercial - Compartir igual
- Visualizaciones:
- 60
- Fecha:
- 26 de octubre de 2019 - 15:52
- Visibilidad:
- Público
- Centro:
- IES ANTONIO MACHADO
- Descripción ampliada:
- Útil para ciclos de grado medio y superior donde se estudien infraestructuras de telecomunicaciones
- Duración:
- 07′ 05″
