Soldadura SMD 0805 Hilo estaño Vs pasta
Ajuste de pantallaEl ajuste de pantalla se aprecia al ver el vídeo en pantalla completa. Elige la presentación que más te guste:
Soldadura de componentes SMD mediante hilo de estaño o pasta de soldadura.

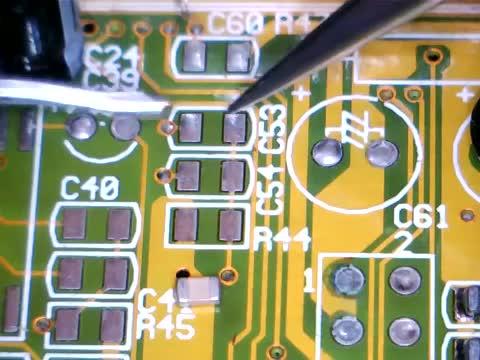

Hola, en este vídeo vamos a soldar estos dos componentes, una resistencia y un condensador, que son bastante pequeños, con los dos métodos que utilizo yo normalmente.
00:00:02
Para que os hagáis una idea del tamaño, esto es un clip de oficina.
00:00:14
Bueno, vamos a soldar primero el condensador, con lo cual separamos la resistencia
00:00:19
El condensador lo vamos a soldar con el método del hilo de estaño
00:00:27
Para este método vamos a utilizar hilo de estaño normal
00:00:34
No es excesivamente pequeño, debería ser a lo mejor un poquito más fino
00:00:40
pero bueno, yo soy el que utilizo para casi todo, así que vamos a utilizar este.
00:00:46
Para este método, primero lo que hacemos es depositar en uno de los pads estaño,
00:00:51
una pelotita de estaño, y luego cogiendo el componente, lo acercamos y lo unimos a esa bolita de estaño.
00:00:58
Luego ya soldaremos el otro.
00:01:08
Entonces, vamos a empezar por soldar uno de los pads.
00:01:09
En este caso voy a empezar por el pad derecho, porque yo soy diestro y tengo el soldador en la derecha.
00:01:12
Primero siempre hay que mantener limpia la punta del estaño.
00:01:20
Esta punta es una punta normal, debe tener un milímetro más o menos.
00:01:27
Entonces, acercamos el estañador, siempre, estañador o soldador, como le queráis llamar,
00:01:33
Siempre, para estañar un pad, primero ponemos el soldador en el pad y luego acercamos el estaño.
00:01:38
Colocamos, acercamos un poco y dejamos una pelotita.
00:01:49
Se ve muy bien. Limpiamos el soldador.
00:01:54
Y ahora, con mucho cuidado y con la mano izquierda, porque en la derecha tendremos el soldador, cogemos el componente.
00:01:58
La idea de este método es fundir esta bolita de estaño y luego acercar el componente hasta situarlo donde queremos.
00:02:05
Si acercamos y presionamos mucho el componente, lo que acaba pasando es que sube por encima la bolita.
00:02:15
Y esto no lo queremos porque entonces al soldar el componente quedaría levantado y no plano en la placa.
00:02:23
Entonces, lo colocamos cerquita y vamos a presionar hasta que notemos un poco de resistencia
00:02:28
Ahí es donde deberemos aplicar el soldador para fundir la bolita y que no se nos levante
00:02:39
Entonces, limpiamos la punta del soldador para que esté muy limpia
00:02:46
Acercamos, podríamos coger el soldador y atacar directamente a la bola
00:02:50
¿Qué pasa? Que tendríamos menos precisión
00:02:55
Es más fácil apoyar el soldador en la placa y moverse con ella.
00:02:59
No hay problema porque hagáis esto en la placa porque las placas aguantan un buen rato con el soldador encima sin estropearse.
00:03:04
Entonces, colocamos el componente cerquita, cerquita donde lo vamos a tener que colocar.
00:03:12
Colocamos el estañador o soldador, fundimos la bola, movemos el componente, sacamos el estañador y soltamos el componente.
00:03:17
Si os habéis fijado lo he hecho muy muy lento y ha dado tiempo a todo, se ha realizado la soldadura perfectamente y no ha pasado nada.
00:03:29
En la placa tenéis un poco de residuo de flux del extrañador, pero bueno, el componente ha quedado firmemente aquí y lo único que nos queda es soldar la otra esquina.
00:03:39
Vamos a darle la vuelta a la placa, limpiamos el soldador, con cuidadito que hay un componente por ahí suelto también.
00:03:52
¿Dónde está? A lo mejor para que se vea. Tenemos ahí nuestro soldador. O sea, nuestro soldador, nuestro componente.
00:04:02
Entonces, ahora, ¿qué opciones tenemos? Como el componente ya está colocado en la otra esquina y está soldado, en teoría no se nos tendría que mover.
00:04:19
¿Qué pasa? Que si mantenemos el soldador mucho tiempo aquí y presionamos sobre todo
00:04:30
Lo que va a pasar es que este componente se nos va a mover y se nos va a salir del sitio de soldadura
00:04:36
Entonces podríamos estar con las pinzas pero entonces nos faltaría una mano para el estaño
00:04:41
Con lo cual vamos a pasar de las pinzas y directamente utilizaremos el hilo
00:04:46
¿Qué pasa? Que en vez de presionar mucho el componente
00:04:52
Lo haremos con mucho cuidado para no apretar y movernos el componente de sitio
00:04:58
Entonces, acercamos y tenemos bien cerca el estaño
00:05:02
Limpiamos la punta del soldador
00:05:07
Nos acercamos al punto donde queremos soldar
00:05:09
Está un poco sucio, así, ¿vale?
00:05:12
Y con mucha calma podemos acercarnos y agregar el estaño
00:05:16
Lo ideal es que el soldador toque tanto el pad de la placa como el del componente
00:05:22
los dos estén a la temperatura adecuada para que se puedan soldar. El tiempo es, acercamos,
00:05:29
calentamos, ponemos estaño y nos vamos. Así de fácil. Entonces, nos acercamos, echamos
00:05:38
un poquito de estaño, esperamos y nos vamos. Y ya tenemos el componente soldado. Pasamos
00:05:45
Y ya lo tendríamos soldado. Vamos ahora a probar el método de la pasta de soldadura. La pasta de soldadura, así lo vemos por aquí, es simplemente estaño en micro bolitas con flux.
00:05:57
Entonces forma una pasta y esta pasta la podemos depositar en los pads
00:06:20
En este caso vamos a soldar una resistencia
00:06:25
Entonces vamos a depositar primero pasta en cada uno de los pads
00:06:27
Para que luego podamos soldar tranquilamente
00:06:32
Entonces apretamos la jeringa, un poquito de pasta
00:06:35
Bueno tenéis que disculpad mi pulso porque lo estoy haciendo mirando al ordenador
00:06:44
Es donde tengo conectada la cámara
00:06:53
Y es un poquito complicado
00:06:55
La pasta está echada
00:06:57
Esto normalmente lo hacen las máquinas automáticamente
00:07:06
Con unas plantillas que se llaman esténciles
00:07:10
Pero bueno, como nosotros en casa no tenemos eso
00:07:13
Vamos a utilizar esto
00:07:15
Tenemos por aquí nuestra resistencia
00:07:17
Ha quedado pegada
00:07:21
Ata la vuelta
00:07:23
Vale, ya la tenemos aquí
00:07:28
¿Qué vamos a hacer?
00:07:33
Colocar primero el componente sobre la placa
00:07:34
encima justo de la pasta
00:07:36
podemos mover un poco el componente
00:07:40
hasta que estemos contentos de cómo está colocado
00:07:45
así, bien
00:07:49
entonces, ahora podemos hacer dos cosas
00:07:56
una, una, acercar directamente el soldador
00:07:59
sin tocar el componente
00:08:08
el problema que tiene esto es que
00:08:10
sí, se nos va a fundir la pasta
00:08:12
pero cuando salquemos, como no estamos agarrando el componente
00:08:15
Nos lo podemos llevar con la tensión superficial del estaño
00:08:18
Ahí, más o menos
00:08:21
Entonces lo ideal es agarrar el componente con la pinza
00:08:34
Antes de proceder a soldarlo
00:08:37
Entonces nos ponemos cerquita, cogemos el componente
00:08:41
Y acercamos el estaño igual que antes
00:08:45
Se funde, esperamos, sacamos y nos vamos
00:08:50
Saltamos las pinzas y ya está soldado. Si os fijáis la pasta se ha fundido y se ha creado una película con el componente. Vamos a darle la vuelta a la placa y aquí tenemos nuestro componente.
00:08:56
La pasta de este lado aún está fluida y aún no está hecha la soldadura.
00:09:19
Entonces, ahora, podríamos coger el componente otra vez y acercar el soldador, si queremos que no se nos mueva nada.
00:09:25
Pero bueno, si no empujamos el componente, podemos olvidarnos de las pinzas y directamente acercar la punta del estañador, el soldador.
00:09:33
La punta está sucia. Vamos a limpiarla.
00:09:42
bien
00:09:45
apoyamos el extrañador en la placa
00:09:48
que no pasa nada, no hay que ir ahí
00:09:51
con el soldador
00:09:53
con mucho miedo y nervios
00:09:55
y tal, entonces apoyamos en la placa
00:09:58
nos servimos de guía y acercamos
00:10:00
la punta, aguantamos
00:10:02
ahí, se funde y
00:10:04
nos vamos, ya está
00:10:06
si os fijáis
00:10:08
el acabado es muy muy bueno
00:10:10
incluso mejor
00:10:12
que el que hemos soldado
00:10:13
con el hilo de estaño. ¿Por qué? Porque el hilo de estaño depende mucho de la calidad
00:10:18
de nuestro hilo, de cómo lo echemos, de cómo se funda. Podemos fundir el hilo de estaño
00:10:27
y colocarlo en la parte de arriba del componente y que no esté perfectamente fundido con la
00:10:36
parte de abajo porque hemos calentado solo la parte de arriba y no la de abajo, etc.
00:10:45
Cambio con la pasta, lo bueno que tiene es que tú al calentar la pasta toda se fluidifica
00:10:49
y como tiene flux es como si estuviéramos soldando con el hilo de estaño y con muchísimo
00:10:55
flux y entonces nos va a quedar una soldadura muy muy buena, veis que la diferencia es bastante
00:11:03
grande. Entonces, si queremos hacer un trabajo muy muy rápido, pues a veces vale la pena
00:11:10
hacerlo directamente con estaño y que nos quede así un poco tal. Cuando tenemos que
00:11:16
hacer una placa muy grande con muchos componentes, a veces vale la pena pararse un tiempo en
00:11:22
echar con una jeringuilla la pasta de soldadura en todos y cada uno de los componentes y una
00:11:27
vez que están todos los pads llenos colocar todos los componentes y luego uno a uno ir soldando los
00:11:35
todos a mi gusto queda mucho mejor la soldadura con pasta y es mucho más sencilla que con el
00:11:42
hilo que ya dependemos de cómo colocamos el hilo cómo entra qué tipo de hilo es si estamos
00:11:49
calentando bien cada una de las partes etcétera etcétera hasta aquí el vídeo gracias por verlo
00:11:55
Y nos vemos en la próxima
00:12:03
Hasta luego
00:12:04
