Bueno, hola, buenos días. En este vídeo te voy a explicar la práctica número uno de electrónica digital de puertas lógicas. 00:00:00

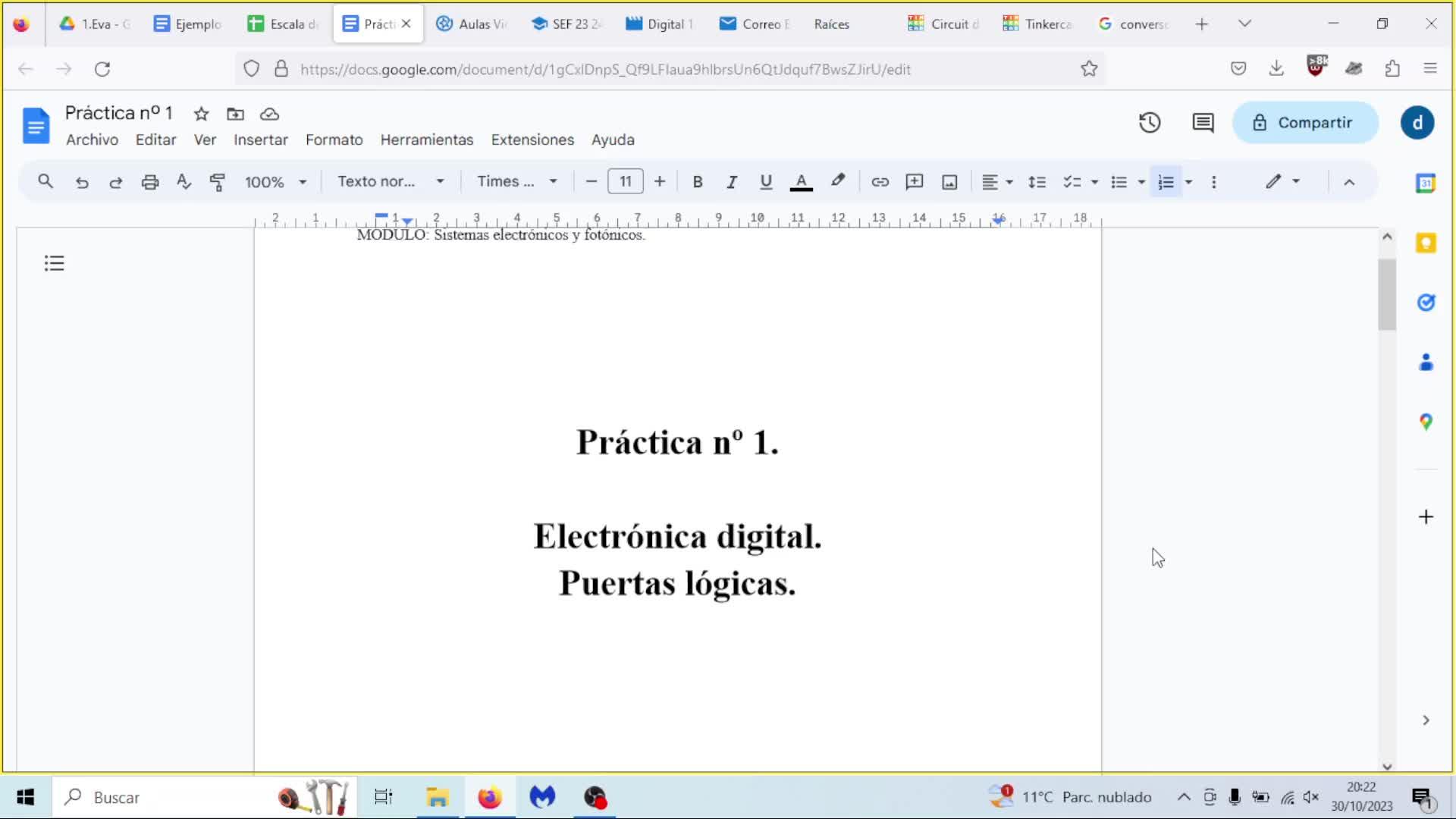

Como podéis ver en este documento que ya le tenéis, vais a ir leyendo y vais a ir a realizar la práctica. 00:00:09
Pero bueno, este vídeo es una explicación un poco para ayudaros. 00:00:16
Primeramente, tenéis la introducción en que consiste esta primera práctica. 00:00:19
Esta primera práctica tenéis que usar Tinkercad, que aquí os he puesto la edición y aquí tenéis un enlace al vídeo 00:00:23
donde yo explico cómo hacer esta primera práctica, visualizarle todos que os va a ayudar. 00:00:30
Aquí en actividades es las prácticas que vais a tener que hacer vosotros. 00:00:35
Vais a tener que hacer un montaje como el que yo he realizado aquí de las puertas AND, OR, NAND, NOR y NOT. 00:00:38
La puerta NOT no viene el circuito integrado, por lo tanto tenéis que aplicar la puerta lógica NOR y NAND como expliqué en teoría en clase. 00:00:46
Cada protoboard debe incluir como máximo dos montajes, o sea, una protoboard, dos montajes, pues una NAND y una OR 00:00:55
y otra protoboard con una NAND y una NOR, por ejemplo. 00:01:04
Si queréis usar una protoboard para cada una de ellas también lo podéis hacer. 00:01:07
La práctica. ¿Cómo se realiza la práctica? Pues debéis realizar el montaje en Tinkercad. 00:01:11
Eso como todos aquí, como yo tengo hecho esta primera práctica. 00:01:16
Luego, vais a tener que realizar una memoria en un documento de Google Drive en blanco. 00:01:22
Para ello, cada uno que salva su Google Drive y aquí le dais a nuevo y aquí tenéis el documento de Google, ¿vale? 00:01:27
Y lo tenéis aquí y ahí lo vais a ir completando. 00:01:34
Ese documento de Google tiene que tener una serie de contenidos. 00:01:37
Lo primero que tenéis que hacer ahí es una portada que tenéis que indicar el nombre de la práctica, el nombre de apellidos, 00:01:41
como aquí tenéis en este ejemplo que os pongo aquí. 00:01:47
Una portada con el título y aquí abajo el nombre tal. 00:01:51
Podéis poner aquí una imagen del circuito o lo que sea, ¿vale? 00:01:54
Podéis darle un poco de vuestra personalidad. 00:01:58
Luego tiene que tener un índice. 00:02:01
El índice debe contener lo que más abajo indico, que es, tiene que tener una introducción y los apartados de cada circuito. 00:02:03
La introducción, la introducción es el primer apartado y hay que hacer una descripción de la práctica. 00:02:10
Luego, los montajes, los montajes que he indicado anteriormente. 00:02:16
Esto es del AND, OR, NAND y NOR. 00:02:19
Cada uno tiene que tener un apartado y vais a tener que hacer una descripción. 00:02:22
Y posteriormente una serie de circuitos, montajes, imágenes que ahora os explico más adelante. 00:02:26
Bueno, luego tenéis aquí los montajes, como he dicho, que es el montaje que vais a tener que hacer aquí, 00:02:33
que este por ejemplo sería el AND, pero vais a tener que hacer de cada uno de ellos. 00:02:38
Luego, tenemos que hacer la descripción y ya está. 00:02:43
Luego, cada apartado, cada apartado de los que he dicho antes, que va a estar formado por el NAND, 00:02:48
tiene que tener lo siguiente, una imagen del circuito real. 00:02:53
O sea, una, esta imagen, ¿vale? 00:02:56
Y la tenéis que pegar en el documento que estáis haciendo de la memoria. 00:02:59
O sea, aquí, aquí tenemos el índice, ¿vale? 00:03:04
Aquí la introducción, aquí. 00:03:07
Aquí sería, por ejemplo, vuestro primer apartado que sería la puerta AND, por ejemplo. 00:03:09
Entonces aquí vais a tener que poner la descripción y luego la imagen, esta imagen. 00:03:13
¿Cómo lo podéis hacer esto? 00:03:18
O haciendo un pantallazo o aquí, si le dais aquí a enviar, os podéis descargar la imagen en un formato de JPG 00:03:20
y la podéis luego pegar y añadir a vuestra memoria. 00:03:28
¿Qué más tiene que tener el circuito integrado? 00:03:32
Digo, el circuito integral, el apartado, tiene que tener el plano del circuito eléctrico hecho o con el Paint o a mano. 00:03:36
¿De dónde sacáis eso? 00:03:44
Sacáis que es el esquema eléctrico de aquí, estas conexiones. 00:03:46
Si pulsáis este botón, aquí tenéis el circuito eléctrico realizado por el software. 00:03:51
Este también quiero que me lo añadáis, pero quiero que me añadáis vosotros el vuestro hecho a mano y luego este, ¿vale? 00:03:58
Como el que yo os he indicado en clase, porque este es el que te hace por defecto el software. 00:04:04
Yo quiero uno que me hagáis vosotros a mano, ¿vale? 00:04:08
¿Qué más quiero que tenga? 00:04:11
El plano eléctrico del montaje, ¿vale? 00:04:13
Que es lo que he dicho anteriormente. 00:04:15
La tabla de verdad correspondiente a esta práctica. 00:04:17
La función lógica de esta puerta AND o OR, la que sea. 00:04:21
Y luego la lista de componentes. 00:04:25
Esta lista de componentes también se obtiene de aquí. 00:04:27
Mirad, aquí la tenéis. 00:04:30
Podéis hacer un pantallazo o podéis crear vosotros un documento y me lo añadís ahí, ¿vale? 00:04:31
Y esto sería toda la práctica, ¿vale? 00:04:37
Entonces, esto deberéis hacer la memoria de todo ello. 00:04:39
Para terminar, el modo de entrega. 00:04:43
¿Cómo debéis entregarme este documento a mí? 00:04:45
Pues vais a tener que este documento de Google Drive le tenéis que descargar como PDF. 00:04:48
Mirad, aquí en archivo, descarga documento PDF, ¿vale? 00:04:56
Y luego le tenemos que nombrar como indicamos aquí. 00:05:00
El nombre, vuestro nombre, guión bajo y luego vuestros dos apellidos juntos. 00:05:03
Y guión bajo y luego PR de práctica y la X. 00:05:08
La X es el número de práctica. 00:05:11
Está como en la práctica 1, pues me ponéis la 1, ¿vale? 00:05:13
Y ese documento es el que me tenéis que subir a la hora virtual, ¿vale? 00:05:17
Pues nada, eso es todo. 00:05:21
Si tenéis cualquier duda o lo que sea, me preguntáis a mí en clase o por el email o lo que sea, ¿vale? 00:05:23
Mirad, con esto ya tenéis suficiente para hacer la práctica. 00:05:28
Venga, un saludo y gracias. 00:05:30
Chao. 00:05:32
