Explicación de cómo hacer cotas en LibreCAD.

Más información Transcripción

Descargar la transcripción

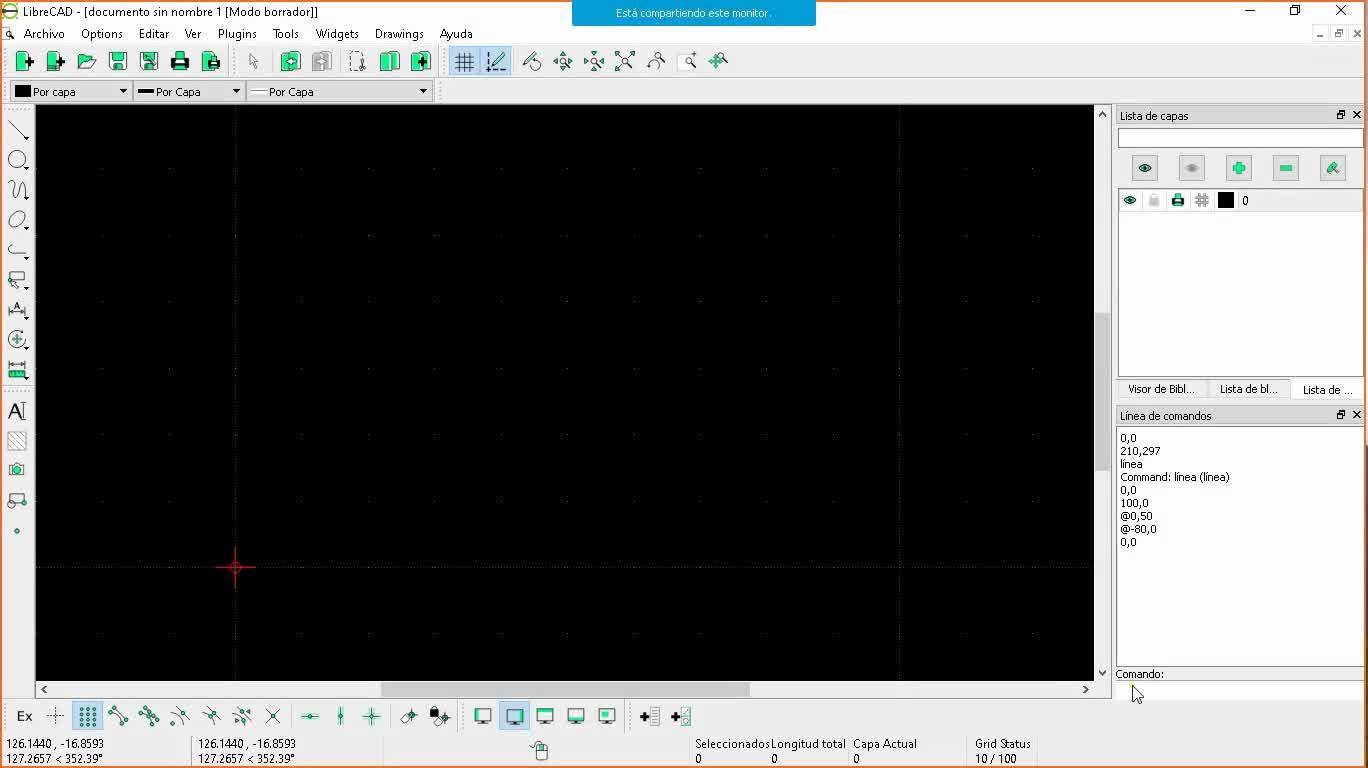

Pues vamos a acotar una pieza, vamos a construirlo primero la pieza, ponemos aquí el comando línea y la pieza va a ser la 00, ahora queremos que vaya 100 hacia la derecha y sin altura, el 100, 0, ahora lo voy a poner en relativas y vamos a movernos 50 en vertical, con lo cual el desplazamiento en la X es 0 y el desplazamiento en la vertical son 50. 00:00:01
ahora vamos a ponerle en relativa es que vaya 80 hacia la izquierda 00:00:27
por lo tanto es menos 80 en la X 00:00:32
y 0 en la Y 00:00:34
y ahora quiero que vuelva al 0,0 para no tener que restar 00:00:37
lo que voy a hacer es poner la cota en absoluta 00:00:41
y me va a la coordenada 0,0 00:00:44
tengo esa pieza y ahora esa pieza la quiero acotar 00:00:46
para acotar esa pieza lo primero que voy a hacer es 00:00:50
bueno, tengo el modo de inserción a un activo 00:00:53
con lo cual, como siempre, le doy a Escape, me salgo del modo de inserción y me quedo en modo selección, es decir, con la flecha para poder seleccionar. 00:00:57
Esta capa que tengo aquí definida tiene unas características y el ancho de la línea le voy a poner que sea una línea gruesa de 0,70. 00:01:08
¿Vale? Una línea gruesa de 0.70 y en negro. Y ahora las cotas yo las voy a poner en otra capa. ¿Para qué? Para que luego las podamos intercambiar y podamos quitarlas o ponerlas según nos apetezca. 00:01:22
Voy a añadir una capa, se llama cotas, voy a ponerla en color celeste y la línea de cota va a ser línea fina, por lo tanto lo voy a poner en 0.25. ¿Vale? 00:01:36
que es más finita que la anterior. 00:01:49
Bien, ya tenemos preparada nuestra capa de cotas. 00:01:55
Y ahora sobre esta capa, vemos que está en gris, está seleccionada, ¿vale? 00:01:58
Si pusiéramos el gris en la copa cero, estaríamos pintando en la cero, 00:02:02
pero como vamos a hacer las cotas, vamos a trabajar sobre la capa de cotas. 00:02:06
Pues vamos a empezar a acotar, y la primera línea que quiero acotar va a ser la línea inferior, la línea horizontal. 00:02:10
Me voy a la herramienta de cotas y hay que tener cuidado de no confundirla con la herramienta de medidas, que es esta de aquí abajo. Esta es la herramienta de cotas, la que pone una A pequeñita encima. 00:02:14
Despliego el menú de cotas y voy a hacer un menú, o sea, una cota horizontal. La cota horizontal, cuando yo la selecciono, me dice aquí, especifica el origen de la primera línea, ¿vale? 00:02:26
Por lo tanto, las cotas van a decirme desde qué línea es la que quiero acotar. 00:02:40
Por lo tanto, la primera línea de extensión, la línea auxiliar, va a empezar en un punto y va a empezar en el otro. 00:02:46
Yo lo que voy a hacer es ajustarme al extremo de la figura. 00:02:52
Si lo hago con el cursor, lo puedo hacer así. 00:02:59
O le pongo aquí directamente la cota. 00:03:01
Si lo hacemos fijando al extremo, me está pidiendo el origen de la primera línea de extensión. 00:03:04
Seleccionamos. Ahora me dice el origen de la segunda línea de extensión. Me vengo al otro extremo y selecciono. 00:03:10
Y ahora me dice la localización. La localización es a qué distancia la quiero poner. Voy a quitarle esto para dejar libre el cursor y si os fijáis yo ahora puedo seleccionar la distancia a la que quiero poner la cota. 00:03:20
¿Vale? Sabéis, porque lo estudiamos cuando estudiamos acotación, que la línea de cota tiene que estar a 8 milímetros de la línea correspondiente. 00:03:31
Por lo tanto, yo para ponerlo a 8 milímetros hacia abajo, lo que voy a hacer es ponerle relativa a la coordenada, no quiero desplazamiento en el eje de las X y en vertical le voy a poner a menos 8. 00:03:43
Y cuando le pongo esa coordenada relativa, lo que va a hacer es fijarme esta distancia a 8 milímetros por debajo, ¿vale? Menos 8. Y entonces, al darle a Enter, veis que la cota ya me la ha colocado y la ha dejado fija, ya no está pidiendo. 00:03:58
Ahora me está pidiendo la siguiente cota. La siguiente cota que también va a ser horizontal, por eso sigo teniendo ahí el cursor amarillo porque todavía seguimos en el modo de inserción de cotas horizontales, va a ser la de arriba. Me pide que especifique el origen de la primera línea de extensión. La primera línea de extensión la voy a poner, que me dé el ajuste a los bordes de la pieza y la voy a poner aquí. 00:04:19
Ahora me está pidiendo, lo veo aquí abajo, el origen de la segunda línea de extensión 00:04:40
Selecciono la segunda línea de extensión y le doy clic 00:04:46
Y ahora me dice que le diga en qué punto quiero localizar la línea de cota 00:04:49
Como antes, para hacerlo exacto, lo voy a hacer por coordenadas 00:04:55
Pero en este caso, como es hacia arriba, la línea de cota tiene que quedar hacia arriba 00:04:58
Le voy a poner que vaya 8 en vertical relativo, desde donde estoy marcando 00:05:02
Por lo tanto, ahora la línea de cota se va a ir hacia arriba 8 milímetros. ¿Lo veis? Bien, ahora vamos a hacer una cota vertical aquí a la derecha. Pues cogemos la línea de cota, le digo que quiero hacer línea de cota vertical, me vengo al punto de origen, una línea auxiliar, vamos a coger la segunda línea auxiliar que empezaría por aquí. 00:05:08
Y ahora la distancia a la que lo quiero poner, fijaros, le voy a decir que es relativa y ahora lo que quiero es que quede hacia la derecha. Por lo tanto, el desplazamiento tiene que ser en el eje de las X 8 milímetros coma 0. Y me la va a colocar en su sitio. ¿Vale? ¿Veis cómo funciona? 00:05:34
Y ahora lo que voy a hacer es hacer una cota paralela a esta línea. Cuidado aquí porque no vamos a coger ni horizontal ni vertical, sino que le voy a decir que me haga una cota alineada. 00:05:56
Y entonces me va a hacer una cota que va a salir aquí paralela a esta línea que está aquí oblicua. Por lo tanto, voy a alinear. Realmente no haría falta porque ya con las cotas que tengo quedaría perfectamente acotada la pieza. 00:06:11
Os acordáis que una de las normas de acotación es poner el mínimo número de cotas. En este caso, ya con esta cota que tengo arriba y con esta cota que tengo abajo y con esta cota que tengo a la derecha, yo podría dibujar esta línea sin necesidad de acotarla. 00:06:29
Pero bueno, si lo que queremos es en un plano de una casa poner la medida de esa pared para que la gente sepa cuánto mide, 00:06:44
pues le he dado a la opción de cota alineada, voy a coger el primer punto, voy a fijarme en los extremos. 00:06:53
Fijaros que ahora tengo la coordenada libre y ahora podría ajustarme ahí más o menos, pero como quiero hacerlo exacto, 00:07:01
le digo que se ajuste a los extremos de la pieza y va directamente al pico. 00:07:07
selecciono el primer punto, me voy al otro pico 00:07:11
selecciono el otro punto y si ahora libero el cursor 00:07:16
fijaros que me la va a hacer alineada, ¿lo veis? 00:07:20
y ahora yo puedo coger y colocarla en su sitio 00:07:23
y la dejamos fijada. Y ya tengo mi 00:07:28
pieza con las cotas correspondientes 00:07:31
fijaros que me está poniendo las cotas con cuatro decimales 00:07:35
Y eso es un rollo. Con cuatro decimales son demasiados decimales. En este caso, fijaos que como es una diagonal, han salido cuatro decimales. Vamos a ponerle que nos la ponga con dos decimales solo. 00:07:39
Entonces, para decirle que estos números vayan con dos decimales, nos tenemos que ir a las opciones del dibujo actual, a las preferencias del dibujo actual, que están en el menú Options, Current Drawing Preferences. 00:07:53
Dentro de las opciones había una que era cotas. Y si yo me vengo a cotas, fijaros que aquí tengo definido cuatro decimales para la precisión de las líneas. 00:08:09
¿Qué voy a hacer? Cambiarlo a dos. Si le doy a OK, automáticamente todas las cotas se me han puesto solo con dos decimales. 00:08:27
Los números de cota están colocados ya en la posición correcta. Directamente las flechas me salen correctas y si yo ahora voy a imprimir esto, me sale en color celeste, casi no se ve, pero si yo le cambio aquí el color en esta capa de cotas y le digo que me lo ponga en negro, pues ya se vería perfectamente mi hoja imprimida, quedaría con mi dibujo acotado y todo cumpliendo las normas. 00:08:37
¿De acuerdo? ¿Qué pasa si yo ahora digo que quiero ver solamente el dibujo sin las cotas? Pues fijaros, quito la capa de cotas y me queda solo el dibujo. ¿De acuerdo? ¿Queremos ver las cotas? Le damos a visualizar la capa de cotas, por eso lo hemos hecho en una capa independiente, para poder quitarlas y ponerlas y que no nos guarree el dibujo y podamos trabajar de una forma mucho mejor. 00:09:09
también hay que ver una cosita y es que si yo me acerco aquí 00:09:33
vemos que el dibujo está en línea gruesa que es como tiene que estar 00:09:38
mientras que las cotas están con línea fina 00:09:42
y las flechas cumplen con la normativa de acotación 00:09:46
con lo cual automáticamente tenemos todo según la norma 00:09:50
y eso es lo que esperamos de un programa informático 00:09:55
por eso lo hacemos con un programa 00:09:58
Bueno, ahora vamos a acotar una circunferencia o un arco. Si yo cojo y hago una circunferencia aquí, la voy a hacer sobre la capa de dibujo, una circunferencia con centro y punto. 00:09:59
el centro lo voy a poner sin que quede en sitios exactos 00:10:14
lo voy a poner en el 60 el centro 00:10:18
fijaros aquí me está preguntando ya por el centro en la línea de comandos 00:10:23
pues lo voy a poner en el 60 y lo voy a poner en el 120 el centro 00:10:26
y la vamos a hacer de 52 por ejemplo 00:10:32
el radio son 52 milímetros 00:10:38
Y ahí me va a hacer mi circunferencia. Circunferencia que yo ahora voy a querer acotar. ¿Cómo acotamos una circunferencia? Me voy a mi línea de cotas, me voy a mi capa de cotas, entramos en la herramienta cotas y nos vamos a acotar el diámetro. 00:10:40
¿Por qué? Porque cuando la circunferencia o cuando el arco pasaba de 180 grados, lo que teníamos que acotar era el diámetro. 00:11:01
Si estábamos en 180 grados o menos, lo que acotamos era el radio. 00:11:10
Por lo tanto, tengo aquí las dos opciones, radio o diámetro. 00:11:16
Bueno, pues vamos a hacer un diámetro. 00:11:21
Me pregunta, selecciona un arco. 00:11:24
Voy a coger y voy a pinchar el círculo. 00:11:27
Aquí. Y ahora me dice la localización de la línea de cota. Fijaros que yo ahora ya puedo colocar mi línea de cota donde yo quiera. Pues la voy a colocar en esa dirección, la fijo y directamente me queda ya la figura acotada. 00:11:31
Si yo ahora le doy a previsualización, ahí lo veis que me queda acotada con el diámetro y ya está. No tengo que hacer más. ¿De acuerdo? Sería así de fácil acotar esa pieza. 00:11:49
¿Qué pasa si tengo un ángulo? Pues voy a coger aquí, voy a pintarme dos líneas en ángulo, con dos puntos, las voy a poner rápidamente, una va a ser esta, voy a hacerlas así como torcidos, como estilo libre, esta y otro ángulo ahí. 00:12:00
Imaginaros que yo ahora tengo que acotar este ángulo de aquí. Podemos ir a la herramienta de acotación y decirle que quiero acotar un ángulo. Me dice seleccione la primera línea. 00:12:21
Fijaros que cuando yo elijo una herramienta, siempre voy a ver en la línea de comandos qué es lo que me está pidiendo. La primera línea. Voy y selecciono la primera línea, que es esta. Selecciono la segunda línea, esta de aquí. 00:12:38
y ahora me dice la localización, fijaros que ya puedo colocar el ángulo 00:12:55
a la distancia que yo quiera, lo colocamos donde tengamos que hacerlo 00:13:00
y le damos clic y ahí ya me pone la cota 00:13:04
y las cotas, tanto las lineales como las angulares 00:13:08
como en las opciones y las preferencias del dibujo actual 00:13:11
en la pestaña de cotas tengo que tanto las lineales 00:13:17
como las angulares me las ponga con dos decimales 00:13:20
Pues todas mis cotas me están apareciendo en mi dibujo con dos decimales. Si diéramos a previsualización, ahí tendríamos nuestras tres piezas acotadas. Y así podemos ir acotando todos los elementos de nuestro dibujo. 00:13:23
dibujo. Con lo cual, esto es la teoría sobre acotación. Podemos hacer cotas, ya veis, 00:13:40
alineadas, como hemos hecho aquí, lineales, horizontales, verticales, radiales, por el 00:13:49
radio, por el diámetro, con ángulos. Pues estas son las opciones que tenemos para acotar, 00:13:58
¿de acuerdo? Y las utilizaremos para hacer alguno de los talleres. 00:14:02
