Y para terminar, otra cosa que no, que no habíamos visto, era el tema de crear, tenemos creado el eje de nuestra alineación y queremos crear los bordes de la carretera a unos desfases. 00:00:00

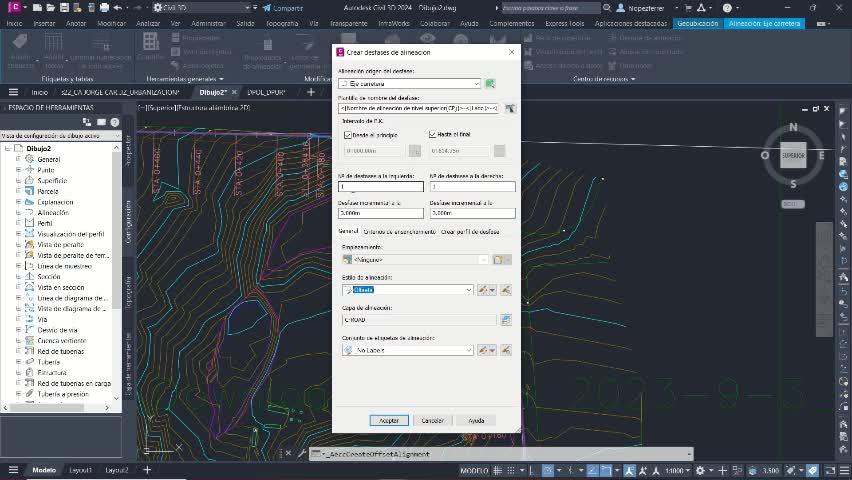

Una vez seleccionado el eje, la alineación, pues nos vendríamos aquí a, perdón, desfase de alineación y nos aparecerá este menú desplegable. 00:00:13

Aquí en la plantilla de nombre de fase, podríamos darle nombre a esta plantilla que queramos utilizar nosotros, un nombre que queramos, perdón, y bueno, pues nos aparecerá este menú. 00:00:29

En principio, pues aquí nos va a indicar el intervalo de pk, si es desde el principio, si es hasta el final, etc. 00:00:44

Luego, el número de desfases que queremos a la izquierda y el número de desfases que queremos a la derecha, en este caso va a ser solo un desfase, por ejemplo. 00:00:51

Y luego el desfase, de que incremento queremos que sea ese desfase, ese ancho de carril que vamos a tener. 00:00:58

Por ejemplo, pondríamos 4,5 y 4,5, dependiendo de lo que nos diga la normativa según el tipo de vía que vayamos a tener. 00:01:05

En el estilo de alineación, dejaríamos por ejemplo este offset, podemos coger algún otro, y el conjunto de etiquetas, como veis aquí por defecto, nos aparece no labels, 00:01:16

podríamos poner todas las etiquetas, normalmente lo dejamos sin etiqueta, porque ponemos las etiquetas referidas al eje de la alineación, no a los bordes. 00:01:27

Pero en un momento dado, para otro tipo de carretera, dos calzadas separadas, etc., podemos variar esta configuración. 00:01:40

Bueno, pues una vez que tenemos esto, como veis aquí tenemos otras, esta es la etiqueta general, y aquí tenemos otra etiqueta, otros criterios de configuración. 00:01:48

En este caso serían los criterios para el ensanchamiento. De momento dejarlo así, pero si queremos añadir, pues cuando tenemos unos radios de curvatura pequeños, 00:02:03

y por ahí, por esa carretera va a circular un camión, por ejemplo, pues resulta que vamos a tener unos criterios de ensanchamiento. 00:02:14

Por ejemplo eso, para radios pequeños, menores de tanto, y si va a pasar por ahí un camión, un vehículo largo o lo que sea, pues necesitaríamos que las curvas se ensanchen, 00:02:24

y que este ensanchamiento en vez de ser 350, pues vaya a ser 380 o 4 metros para que pueda circular adecuadamente el vehículo. 00:02:35

En ese caso, pues podríamos aquí añadir ensanchamiento, y igual que elegíamos la normativa, elegiríamos la normativa que corresponda, y listo. 00:02:47

De momento, si queréis, nosotros la dejamos así, y ya está. Y luego aquí tenemos otra etiqueta, crear perfiles de fase. 00:02:55

Bueno, pues aquí vamos a ver los perfiles que podamos tener, los taludes, etc., que bueno, esto es algo que ya veremos más adelante. 00:03:04

De momento lo dejaríamos así, solo la pestaña general, aquí no hace falta que añadáis nada, y ponemos el ancho de vial que nos diga la normativa. 00:03:14

Le daríamos a aceptar, y ya tendríamos ejecutado los bordes del vial, estos bordes de la cartera a los 3 metros. 00:03:26

Bueno, pues ya tendríamos realizada nuestra carretera. De todas formas, cualquier duda la iremos viendo mañana también en clase, y cualquier duda me podéis ir comentando. 00:03:43
