Video III. Ejemplos con OpenScad - Contenido educativo

Ajuste de pantalla

El ajuste de pantalla se aprecia al ver el vídeo en pantalla completa. Elige la presentación que más te guste:

Subido el 4 de mayo de 2016 por M.begoña F.

116 visualizaciones

Más información Transcripción

Descargar la transcripción

En este vídeo vamos a ver diferentes ejemplos realizados con OpenSCAD. En el primer ejemplo 00:00:00

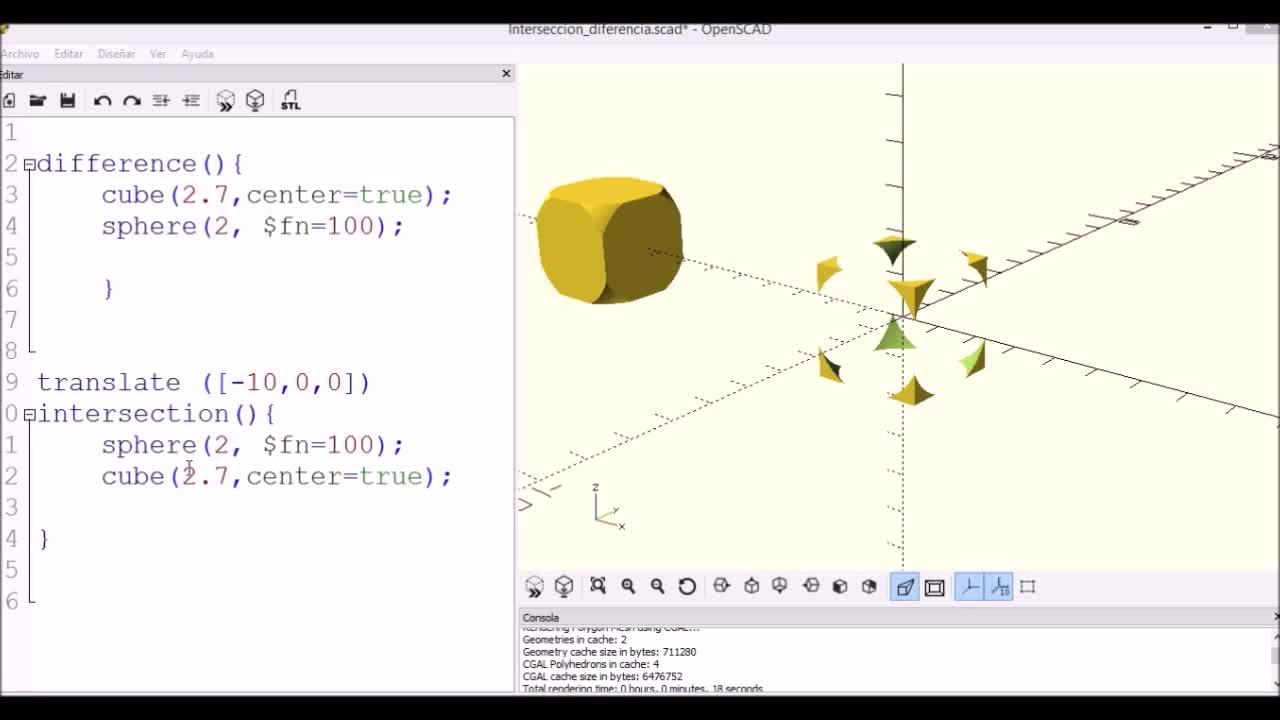

vamos a utilizar los comandos intersección-diferencia. Vemos cómo utilizamos el comando 00:00:10
diferencia para realizar la diferencia entre un cubo y una esfera y el comando intersección para 00:00:17
realizar la intersección entre una esfera y un cubo y vemos en ambos casos que nos aparece. El 00:00:22
segundo ejemplo se trata de diseñar una estrella. Aquí vemos el programa que hemos utilizado 00:00:34
para diseñar esta estrella. Para ello hemos diseñado dos cubos de dos colores diferentes 00:00:46
y los hemos rotado. Los hemos rotado a un ángulo de 45 grados. Vemos la estrella. El 00:00:55
ejemplo se trata de diseñar las siete piezas de un dominó. Vemos el diseño de la primera pieza en 00:01:15
el cual utilizo la diferencia entre un cubo y una esfera. En la segunda pieza dos agujeritos será la 00:01:25
diferencia entre un cubo y dos esferas que previamente las hemos unido. La tercera pieza 00:01:33
será la diferencia entre un cubo y ahora la unión de tres esferas. La cuarta pieza será la unión de 00:01:44
cuatro esferas. De esta forma vamos a ir realizando cada una de las piezas simplemente utilizando los 00:01:54
comandos diferencia y unión. Vemos el programa y por último vemos la pieza de siete agujeritos. 00:02:03
Vemos a la izquierda el programa. 00:02:22
El siguiente ejemplo es la realización de un geómetro. 00:02:28
Vemos la pieza y vemos el programa que hemos utilizado para realizarlo. 00:02:35
En el cual tengo un cubo y una esfera y hemos hecho la diferencia. 00:02:39
Después hemos hecho la intersección entre una esfera y un cubo y vemos lo que aparece. 00:02:47
Vemos el geómetro por todos los lados. 00:03:09
El siguiente ejemplo es un anillo de esferas. 00:03:15
Aquí podemos ver el anillo y también podemos ver con qué programa lo hemos creado, este anillo. 00:03:21
Ahora vamos a ver un bucle de espiral. 00:03:38
Este bucle está diseñado con esferas y vemos cómo hemos ido haciendo el bucle FOR hasta conseguir esta espiral de esferas. 00:03:41
Aquí vemos el programa y vemos los comandos que se han utilizado. 00:04:00
En este ejemplo vamos a crear una llave para tuercas. 00:04:07
Como vemos, primero creamos un cilindro y después vamos a trasladar, a girar, para crear otro cilindro que será el mango. 00:04:17
Y por último crearemos otro tercer cilindro que estará dentro del primero. 00:04:33
Ahora vamos a unir los dos cilindros y el mango lo vamos a dejar igual 00:04:37
Y vamos a hacer la diferencia entre los dos primeros cilindros y el último cilindro 00:04:52
Que es el cilindro que está en vertical 00:05:02
Entonces vamos a renderizar y nos aparece la llave para las tuercas 00:05:04
El agujero sería la diferencia entre el cilindro y la unión de los dos cilindros 00:05:12
Ahora vamos a definir una variable que la vamos a llamar métrica 00:05:18
Entonces vamos a poner los radios de estos cilindros en función de la métrica 00:05:26
De esta forma, dependiendo del tamaño, obtendremos una llave u otra. 00:05:33
Aquí lo podemos ver, sería una llave de métrica 5. 00:05:44
Ahora vamos a convertir todo esto en un módulo para poderlo utilizar en otros programas o en otras piezas que vayamos a diseñar. 00:05:51
Le pongo un nombre al módulo y ya tenemos nuestro módulo de llave tuerca 00:06:03
Vamos a utilizar ahora este módulo llave tuerca 00:06:11
De tal forma que ahora lo único que tengo que hacer es usar el módulo llave tuerca que he creado 00:06:16
Y voy a crear con él tres llaves 00:06:24
Entre corchetes pongo el valor de la métrica que quiero que utilice el módulo en cada uno de los casos 00:06:27
Vamos a renderizar y vemos las tres llaves de diferentes métricas 00:06:35
En la primera, como no he puesto nada, sería la métrica 5 del módulo 00:06:42
En la segunda sería de métrica 6 y la tercera de métrica 8 00:06:49
Si modificamos el valor de una de ellas, vemos que cambia el tamaño de la llave. 00:06:53
Ahora vamos a ver cómo podemos utilizar otros módulos diferentes. 00:07:08
Vamos a ver cómo utilizamos un módulo para crear una tuerca. 00:07:13
Aquí vemos el programa, usamos el módulo que aparece y lo único que tenemos que poner son tres parámetros, que son el diámetro, el paso y la longitud. 00:07:19
En función de estos tres parámetros nos aparecerá un tornillo de un tamaño o de otro. 00:07:28
