Vídeo IV. Impresión 3D - Contenido educativo

Ajuste de pantalla

El ajuste de pantalla se aprecia al ver el vídeo en pantalla completa. Elige la presentación que más te guste:

Subido el 4 de mayo de 2016 por M.begoña F.

82 visualizaciones

Más información Transcripción

Descargar la transcripción

Vamos a imprimir la pieza en 3D. 00:00:00
Lo primero que tenemos que hacer es instalar el programa Repetier Host. 00:00:07
En este programa tenemos también el Slicer. 00:00:11

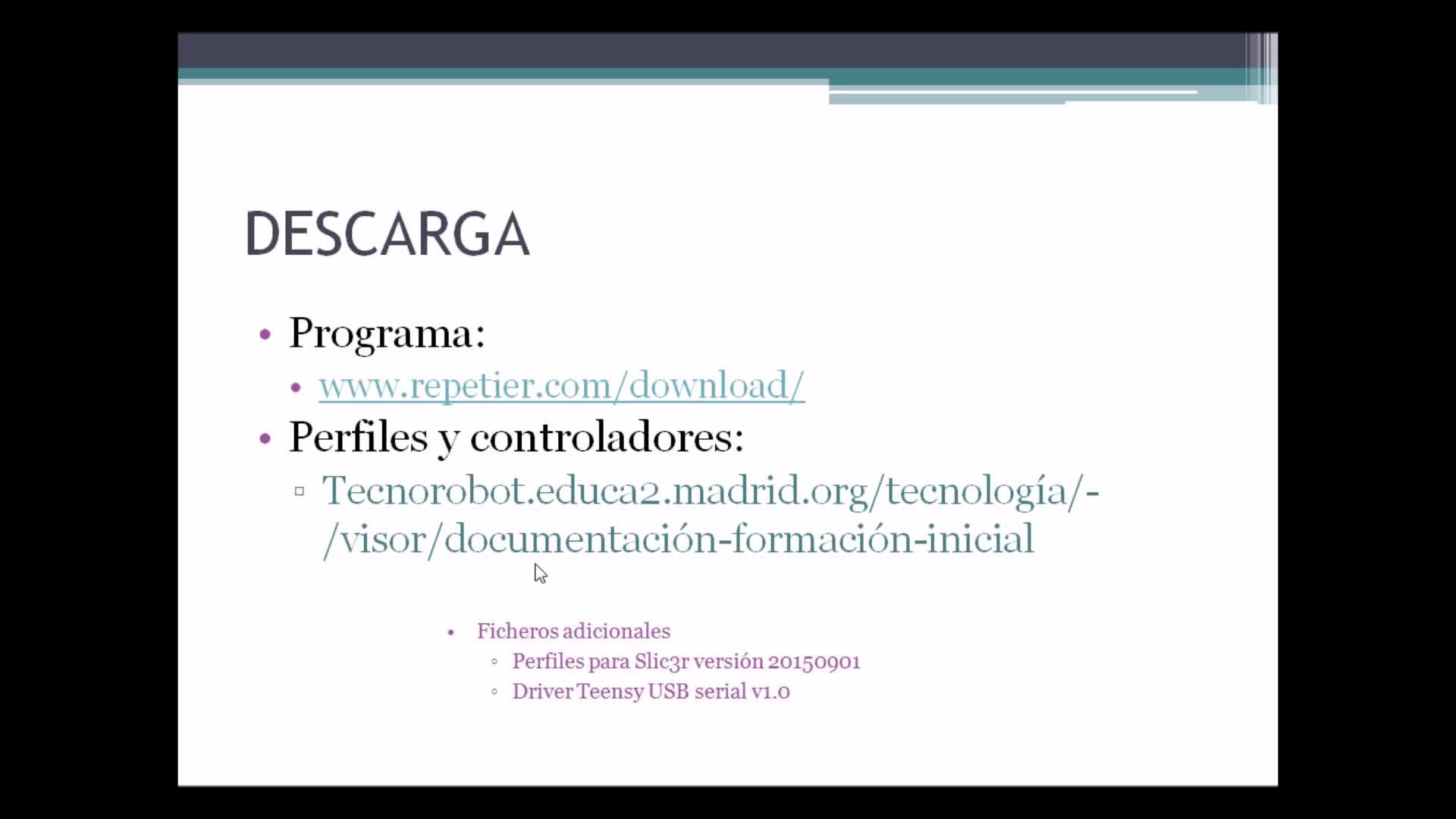

Aquí tenemos las direcciones donde lo podemos descargar y los perfiles adicionales que tenemos también que descargar. 00:00:13
Una vez que empezamos la instalación no hay que instalar el Repetier Server. 00:00:20
Cuando instalamos el programa nos aparece esta pantalla. 00:00:25
En ella podemos modificar la configuración de la impresora. 00:00:28
Podemos hacer unos ajustes, como por ejemplo elegir qué tipo de impresora es, el puerto, etc. 00:00:32
Aquí tenemos diferentes ajustes de la impresora, el diámetro de la boquilla, las dimensiones, etc. 00:00:41
Una vez que hemos diseñado nuestro archivo o nuestra pieza utilizando PowerScat, 00:00:53
Como hemos hecho en este caso, he utilizado un módulo de una llave tuerca, el diámetro es 6. 00:00:58
Vamos a renderizar y vemos qué pieza queremos imprimir. 00:01:06
Si esta pieza es correcta, tenemos entonces que guardar o exportar nuestro archivo como STL. 00:01:11
Porque el archivo STL es el que admite repetir host. 00:01:21
Guardamos nuestro archivo STL. 00:01:28
Una vez guardado el archivo vamos a empezar a trabajar con Repeater Hose y Slicer. 00:01:31
Añadimos, damos a más y añadimos nuestro objeto que queremos imprimir. 00:01:42
Vemos el objeto, vemos la llave, podemos rotarla, escalarla, girarla, etc. 00:01:50
Vamos a Slicer. 00:02:06
En Slic3r también podemos modificar la configuración para que imprima con más capas, menos capas, por lo tanto más precisión, menos precisión, diferentes colores de plástico, diferentes temperaturas, etc. 00:02:08
También podemos elegir que la pieza sea hueca, no sea hueca. 00:02:23
Todo esto lo podemos ir eligiendo en estas ventanas que vemos. 00:02:30
Otro programa sustituto a Repetier Hoss es Cura. 00:02:41
Es un programa que lo podemos descargar gratuitamente de internet y es además un programa muy sencillo. 00:02:44
Bien, una vez que hemos visto qué parámetros queremos poner, damos a Slide con Slicer. 00:03:04
Ya tenemos nuestra pieza laminada y ahora la tenemos que guardar como G-Code o bien directamente mandarla en la impresora. 00:03:12
Vamos a guardarla primero como un archivo G-code para después imprimirla 00:03:22
Nos vamos a la impresora y el archivo G-code lo guardamos en la tarjeta SD 00:03:29
Bien, sacamos la tarjeta SD y la llevamos a la impresora 00:03:43
Hay que tener mucho cuidado porque la ranura donde se mete la tarjeta SD en la impresora es una ranura muy grande que en ocasiones se queda la tarjeta dentro 00:03:52
la base donde se va a producir la impresión la tenemos que rociar con laca 00:04:00
para que la pieza quede perfectamente pegada 00:04:07
la colocamos, damos a monitorizar, control, tarjeta SD 00:04:10
elegimos en la tarjeta el archivo que queremos imprimir 00:04:25
y vemos como la impresora comienza a calentarse 00:04:30
pone calentando cama la temperatura va aumentando hasta que llegan los 50 51 grados y ahora la 00:04:36
impresora una vez que ha calentado la cama tiene que alcanzar la temperatura vemos que va aumentando 00:04:51
la temperatura hemos elegido 205 grados vemos que va llegando ya a 205 grados esto lo seleccionamos 00:05:08
Vamos a repetir el juego en el slicer. 00:05:20
Este proceso tarda un ratito. 00:05:25
Bien, fin de calentamiento. 00:05:32
Y ahora en unos instantes la impresora empezará a funcionar. 00:05:36
Efectivamente, la impresora ya está imprimiendo. 00:05:41
Está imprimiendo por capas. 00:05:45
Es un método muy sencillo. 00:05:48
Es un simple extrusor donde se va derritiendo el plástico 00:05:50
y este plástico lo va colocando en capas unas encima de otras. 00:05:53
El número de capas es un dato que yo puedo modificar en Repetier Hose y en Slither. 00:05:57
Va formando la pieza capa a capa. 00:06:02
Por fin tenemos ya la pieza que es exactamente igual a la que hemos diseñado con OpenSCAD. 00:06:12
