Bienvenido, bienvenida. Vamos a trabajar un poquito la interfaz de FreeCAD, que me estoy emocionando ya. 00:00:01

Está potentísimo, guapísimo este programa y vamos a aprender a hacer auténticas virguerías. 00:00:06

Pero para hacer virguerías tendremos que manejarnos un poquito con la interfaz, tendremos que saber movernos más o menos. 00:00:11

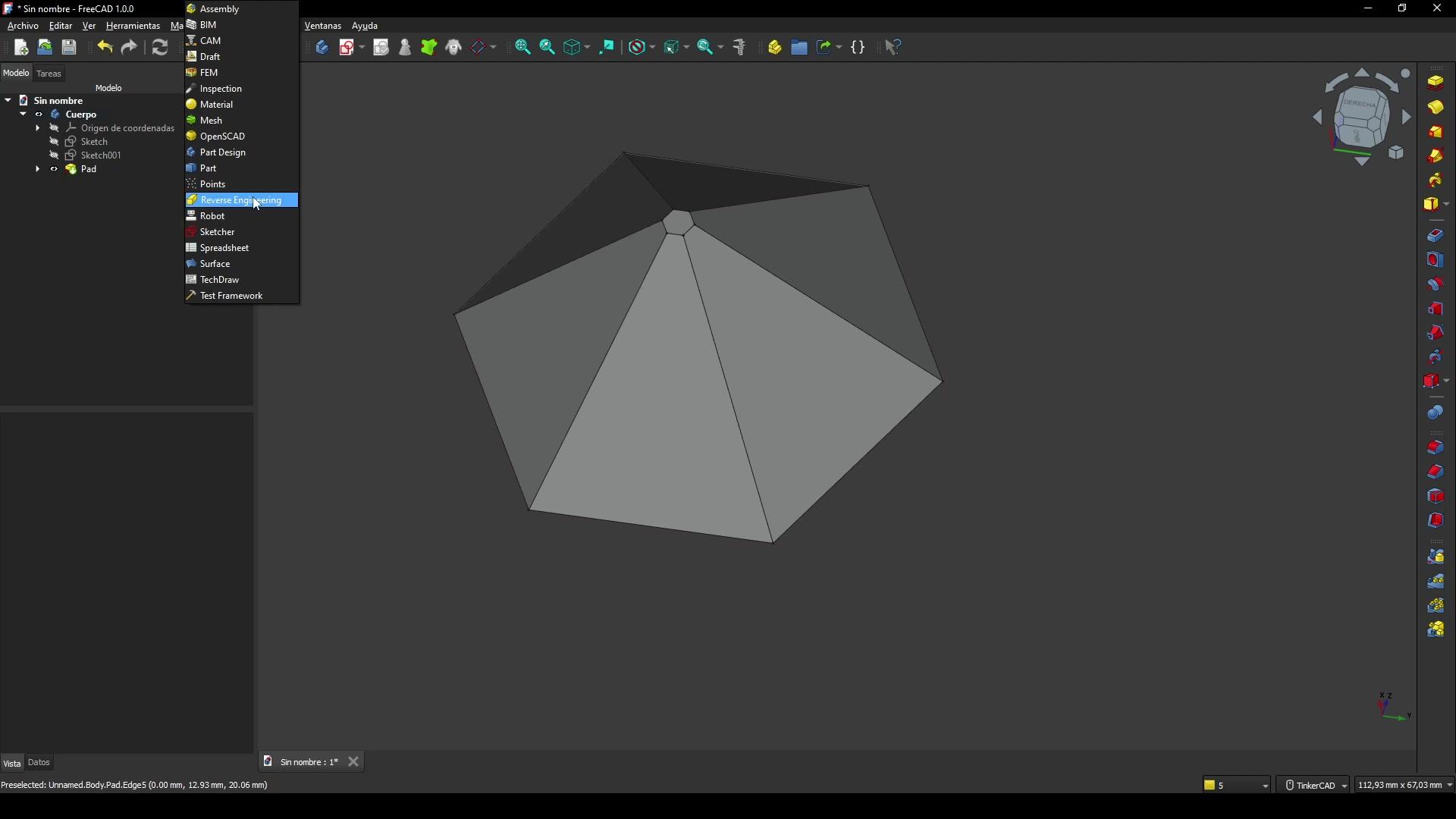

Entonces, repasamos. De aquí elegimos el banco del trabajo en el que vamos a trabajar, 00:00:17

desde elegir materiales a la parte de materiales, la parte de malla, la parte de meto elementos finitos, etc. 00:00:22

nosotros trabajamos en part design 00:00:28

¿vale? ¿os acordáis 00:00:30

en el tutorial anterior que hemos hecho aquí 00:00:32

no deja de ser esto, un hexágono extruido 00:00:33

y luego hacia adentro con concavidad 00:00:36

pues tenemos esta pieza 00:00:37

lo primero, están guays los colores, pero 00:00:39

vamos a darle otros colores, así que 00:00:41

lo primero es que yo me vengo 00:00:43

a la pieza como tal 00:00:46

que es normalmente lo último que tengo 00:00:47

pad es extrusión, por lo tanto 00:00:49

si veis que de este sketch 00:00:52

que era este 00:00:53

Que lo tengo ocultado 00:00:55

Me ha hecho una extrusión 00:00:58

Hacia arriba 00:01:00

¿Vale? 00:01:02

Pues si yo elijo aquí o en el cuerpo mismo 00:01:03

Puede ser el mismo, da igual 00:01:05

Nos venimos aquí abajo, datos y vista 00:01:06

Datos y vista 00:01:10

Pues en vista 00:01:11

Esto siempre sale en inglés, shape appearance 00:01:12

Shape appearance 00:01:15

Pues aquí le damos y elegimos el color 00:01:17

Le vamos a poner un color rosita 00:01:19

El mejor color del mundo 00:01:21

Toma, ahí lo tienes 00:01:22

Casi nada 00:01:24

Vale 00:01:25

Esto por aquí 00:01:27

Ruleta del ratón 00:01:29

Hacia adelante y hacia atrás 00:01:31

Acerco y alejo 00:01:33

Esto es porque estoy en Tinkercad 00:01:34

Ojo 00:01:37

Ahora, clic derecho del ratón 00:01:37

Muevo 00:01:42

Sobre el punto que he elegido 00:01:43

Se pone en rojo y sobre aquí yo muevo 00:01:45

Vamos a verle el culito 00:01:47

Vamos a verle de cara 00:01:48

Vamos a verle el lateral 00:01:49

el lateral, ¿vale? Ahí estamos. Pulsar la ruleta del ratón, pulsar la ruleta del ratón, paneo, es decir, muevo como me da la gana. Entonces, clic secundario o derecho, muevo así, con este, con el clic derecho, con el clic izquierdo no hago nada porque voy seleccionando cosas, voy girando, ruleta voy atrayendo y voy. 00:01:51

Entonces, si lo quiero poner hacia abajo totalmente, pues hago así, voy moviendo, voy cuadrando y con el derecho, pues voy moviendo, voy cuadrando. Vale, pero como a veces es muy complicado cuadrar las cosas, tenemos esta maravillosa ruleta aquí. Vale, alzado, planta y perfilo. 00:02:15

lo conocéis de sobra. Si le pinchas en una y te vas moviendo con las ruedas, vas haciendo cosas. Entonces, por ejemplo, yo tengo esto así, pues mira, pum, pum, que inclino un poquito, pues a girar, a bailar, y aquí, pero aquí es muy cómodo para decir, venga, la planta, y que no quieres la planta así, pues haces así, la giras aquí, y ya lo tienes, y dices tú, vale, esto es el alzado, ¿vale? Más o menos, y dices tú, le doy para arriba, la planta, bueno, eso sería una base, la planta por aquí, etcétera, etcétera, y vamos 00:02:32

moviendo, ¿vale? la interfaz es eso 00:03:02

para elegir elementos, como una 00:03:04

cara, como 00:03:06

una arista 00:03:07

o incluso un mínimo 00:03:09

vértice, primero 00:03:12

hay que ser precisos, como ojo de halcón 00:03:14

y lo siguiente, hay que darle 00:03:16

al botón normal del ratón, al botón izquierdo 00:03:18

al botón de elegir, ¿vale? entonces 00:03:20

si yo quiero elegir cositas, pues ahí estoy 00:03:22

y luego aquí tengo el menú 00:03:23

mi pieza, llamada cuerpo 00:03:25

que la puedo nombrar a 00:03:28

la puedo renombrar a 00:03:29

pirámide mismo 00:03:31

pues la pirámide está formada por 00:03:33

los tengo ocultados 00:03:35

con el ojo o mostrados ¿vale? 00:03:38

con unos ejes de 00:03:40

unos planos que parten de los ejes 00:03:41

de coordenadas, por lo tanto salen un plano x y 00:03:43

un plano y z y un plano zx 00:03:45

que normalmente los tienes ocultados 00:03:47

hemos partido de un sketch 00:03:49

inicial de un cuadrado, que si le doy al delete me lo puedo 00:03:51

cargar porque ya no lo quiero, y hemos partido 00:03:54

de un sketch inicial que teníamos de 00:03:55

¿qué más? de un círculo que si le doy 00:03:57

al delete no lo quiero ¿vale? 00:04:00

Lo que sí que quiero es esta extrusión, el path, ¿vale? Que lo podemos llamar aquí, clic, renombrar si queréis, extrusión 1, ¿vale? Y veis que dentro está el sketch, porque yo he partido de esto y cuando me activo esto he tenido esto, ¿vale? Pero yo partía de esta base de un hexágono. 00:04:01

De hecho, ¿por qué es tan importante 00:04:26

Mantener la cabeza mueblada en el 3D? 00:04:29

Porque mira, si yo ahora clico aquí 00:04:30

Me oculto este mismo y le digo 00:04:32

Que quiero editar la exclusión, no 00:04:34

El sketch que está dentro, entro 00:04:36

Y lo puedo editar, y si yo ahora le digo 00:04:38

Que este radio en vez de 49 me va a medir 00:04:40

12 00:04:42

Simplemente cierro 00:04:44

Y aquí ha petado por los grados 00:04:46

Aquí ha petado por los grados 00:04:51

Pero 00:04:53

La exclusión ha cambiado automáticamente, mira por ejemplo 00:04:54

Vamos a trabajar así, vale 00:04:57

Tenemos esto aquí. Y ahora voy a editar. Y entonces yo no tengo que estar liándome editando el 3D. Si yo ahora vengo y edito esto automáticamente y digo, vale, en vez de 12 va a medir la base, va a medir 25. Cambia, pero mira, yo en cuanto salga, pum, más grande. 00:04:59

Yo tengo que ir a editar la base 00:05:15

Elemental en 2D 00:05:18

Desde la cual proyecté 00:05:21

Eso es lo más importante 00:05:23

Que en vez de 25 va a medir 00:05:24

4 00:05:25

Mira 00:05:28

Pum 00:05:30

Si yo modifico la base que está dentro 00:05:31

Es decir, el Sketch 2 00:05:35

Yo lo modifico 00:05:36

La extrusión, porque al fin y al cabo la extrusión que ha sido 00:05:37
