Bueno, vamos a hacer una simulación transitoria, ¿vale? 00:00:00
Una simulación transitoria no es más que una simulación en la que el parámetro que varía es el tiempo, ¿vale? 00:00:05
El tiempo es lo que varía. Es como si hiciéramos un análisis, lo que hemos visto en clase, de análisis de corriente alterna, ¿vale? 00:00:13
Entonces, vamos a crearnos un circuito muy basiquito, vamos a hacernos... creamos un esquemático nuevo 00:00:21

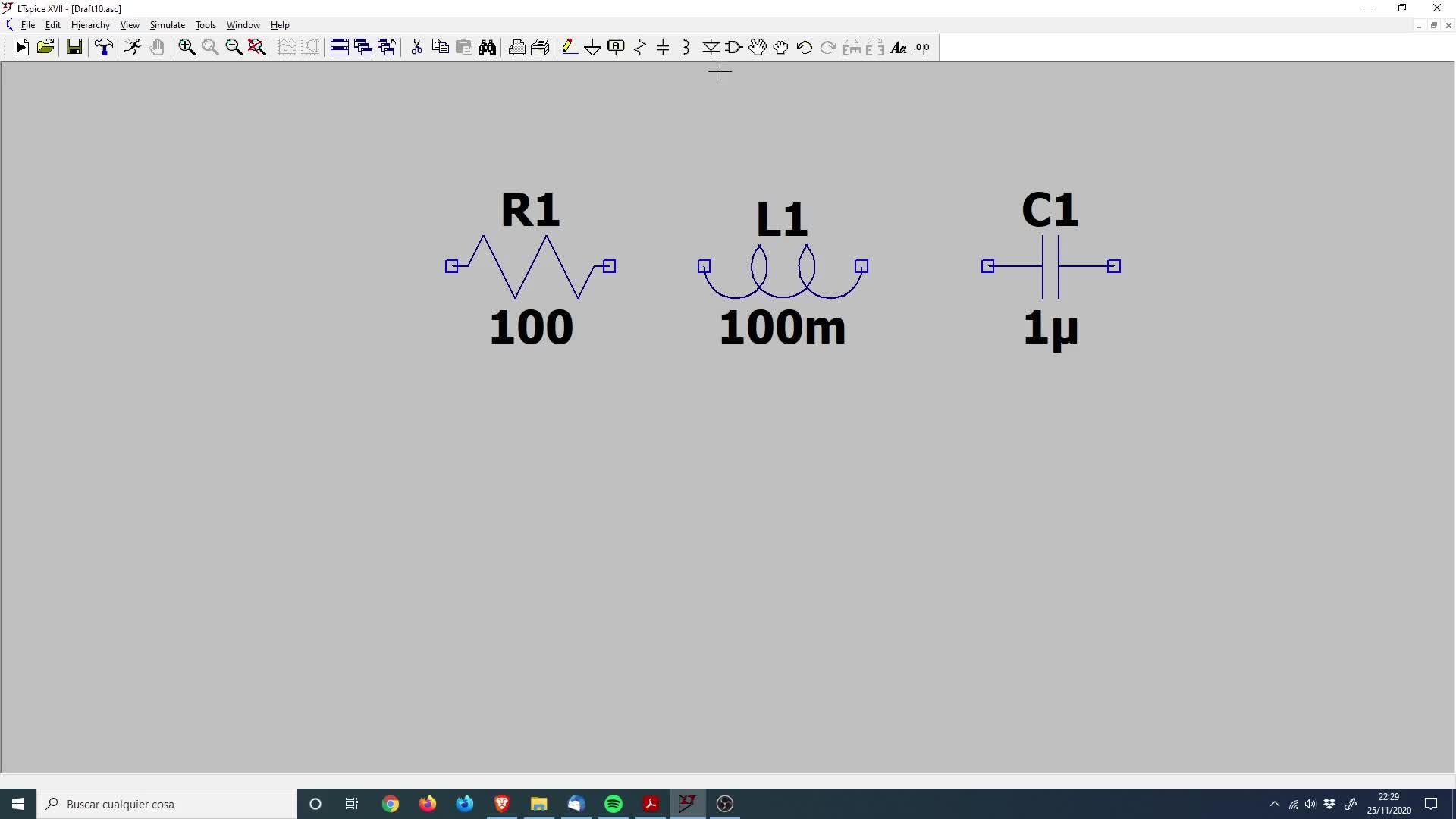

y nos vamos a hacer un circuito con una resistencia, una bobina y un condensador, ¿vale? 00:00:26
Tal y como veis aquí. 00:00:38
Al botón derecho modificamos su valor, ¿vale? 00:00:39
A la resistencia le ponemos, por ejemplo, pi-nómio, a la bobina, 100 mili-enrío y al condensador, un microfaradio, ¿vale? 00:00:42
Y ahora añadimos una fuente de tensión, que recuerdo que era Voltage, y la colocamos aquí, ¿vale? 00:00:51
Y ahora conectamos todos los componentes en principio. 00:01:00
Esto por aquí, esto por aquí, esto por aquí, y así. 00:01:03
Y además vamos a poner una pierna, ¿vale? 00:01:13
Ponemos la pierna aquí. 00:01:20
¿Vale? Y ahora vamos a modificar el valor de la fuente. Le damos al botón derecho en la fuente. Esto es lo que nos salía habitualmente, que sería para modificar el valor de continua, pero en este caso, como no queremos hacer un análisis en continua, sino lo que queremos es un análisis en alterna, ¿vale? En transitorio, le vamos a dar a Advanced. 00:01:23
Y aquí vamos a elegir esta opción, la del seno, ¿vale? 00:01:43
Y los valores que tendríamos que modificar están aquí, ¿vale? 00:01:49
En esta zona. 00:01:53
En principio vamos a poner un offset de 0 voltios, ¿vale? 00:01:55
Offset, recuerdo que era cuánto subimos o bajamos en la señal desde el origen de coordenadas, ¿vale? 00:01:58
Desde el origen de coordenadas, perdón, desde lo que serían los 0 voltios, ¿vale? 00:02:04
En amplitud le vamos a poner 2 voltios, por ejemplo. 00:02:09
Y le vamos a poner una frecuencia de 50 voltios, ¿vale? 00:02:12
Y que el resto lo podemos dejar sin rellenar, ¿vale? 00:02:16
Le damos a OK. 00:02:19
Fijaros que me ha salido esta información. 00:02:21
Y ahora, antes de hacer la simulación, vamos a pensar un poquito, ¿vale? 00:02:23
Nosotros hemos puesto que la frecuencia son 50F, ¿vale? 00:02:29
50F. 00:02:35
Pero sabemos también que el periodo que era la letra t era 1 partido la frecuencia, ¿vale? 00:02:36
Que eso sería lo mismo que 1 partido 50, que eso da 0,02 segundos, que es lo mismo que 20 milisegundos, ¿vale? 00:02:44
Por lo tanto, si yo ahora cuando quiero hacer mi representación gráfica, quiero representar únicamente 4 periodos, ¿vale? 00:02:54
Pues le digo, 4 periodos, será igual a 4 por 20 milisegundos, es igual a 80 milisegundos, ¿vale? 00:03:02
Y ahora es cuando me voy a hacer la simulación, le voy a dar al icono del hombre corriendo, ¿vale? 00:03:16
Y la primera opción que me sale, la primera pestaña, es la pestaña de Transient, ¿vale? La de Transitorio. 00:03:23
y esta es la que vamos a modificar y en stop time vamos a poner ese valor de cuatro periodos que 00:03:28
nosotros queremos representar ponemos 80 m y no hay que hacer nada más ya directamente le damos 00:03:36
a simular ok sale mi gráfica y yo ahora voy a representar la tensión de la fuente haciendo 00:03:42
Aquí veis que se ha cambiado la sonda, ¿vale? Le doy y fijaros que sale la tensión de entrada, que tiene 1, 2, 3 y 4 periodos. Perfecto, ¿vale? 00:03:51
Fijaros también que tiene 2 voltios de amplitud, 2 voltios y menos 2 voltios, tal y como habíamos fijado, ¿vale? 00:04:08
Y además, fijaros que si yo hago clic aquí, ¿vale? 00:04:15
Si yo pongo mi cursor en este punto, ahí más o menos, que sería cuando termina el periodo, ¿vale? 00:04:19
Fijaros que si me vengo aquí y repito este valor, son aproximadamente 20 milisegundos, 00:04:29
que era lo que yo había diseñado porque mi señal de entrada tenía 50F, ¿vale? 00:04:35
Luego aquí podemos hacer las representaciones de las magnitudes que queramos, ¿vale? 00:04:42
Podemos representar la caída de tensión en la resistencia, podemos representar la corriente, ¿vale? 00:04:46
Podemos hacer lo que queramos, tal y como hemos hecho en el resto de simulaciones, ¿vale? 00:04:51
Ahora, si yo quiero modificar, si yo modifico el valor del stop time, el valor final de simulación en un análisis transitorio, fijaros, si yo aquí en vez de poner 80 pongo 280, ¿vale? 00:04:57
Y vuelvo a simular, fijaros lo que pasa, que me aparecen muchos más periodos porque estoy haciendo una simulación mucho más larga en el tiempo, ¿vale? 00:05:13
Si yo reduzco esto y en vez de poner 280, pongo 20, ¿vale? 00:05:21
Fijaros, y vuelvo a simular, me sale únicamente un periodo, ¿vale? 00:05:28
¿Ok? 00:05:35
Bueno, pues espero que os sirva para hacer las simulaciones transitorias. 00:05:36
Un saludo. 00:05:41
