¿Los circuitos serie bien? ¿Los circuitos paralelos bien? ¿Qué tal si los juntamos? 00:00:00

Si ya lo sabes hacer. 00:00:03

Os digo una cosa clase, estos circuitos, que pueden parecer mucho más complicados a simple vista, 00:00:05

ya no hay nuevo conocimiento, ya lo sabéis hacer todo. 00:00:09

Así que, como ya lo sabéis hacer absolutamente todo, vamos allá, ¿vale? 00:00:12

Primer paso, acordaos, ¿cuál es el primer paso? 00:00:16

El primer paso va a ser, lo primero va a ser, 00:00:19

como tenemos series y paralelos, yo resolvería resolver paralelos. 00:00:23

El segundo paso cuando ya no tuviera paralelos o cuando ya tenga resolver series. Y cuando estos dos se junten sacaré la resistencia equivalente o lo que es lo mismo un circuito en el que yo solo tenga una fuente de tensión y una resistencia que sea igual a la de todo el circuito circulado por una sola intensidad total. 00:00:31

¿Vamos a ello? ¿Sí? ¿Perfecto? Venga, vamos a darle 00:01:00

Vamos a darle, vamos a darle 00:01:04

Perfecto 00:01:08

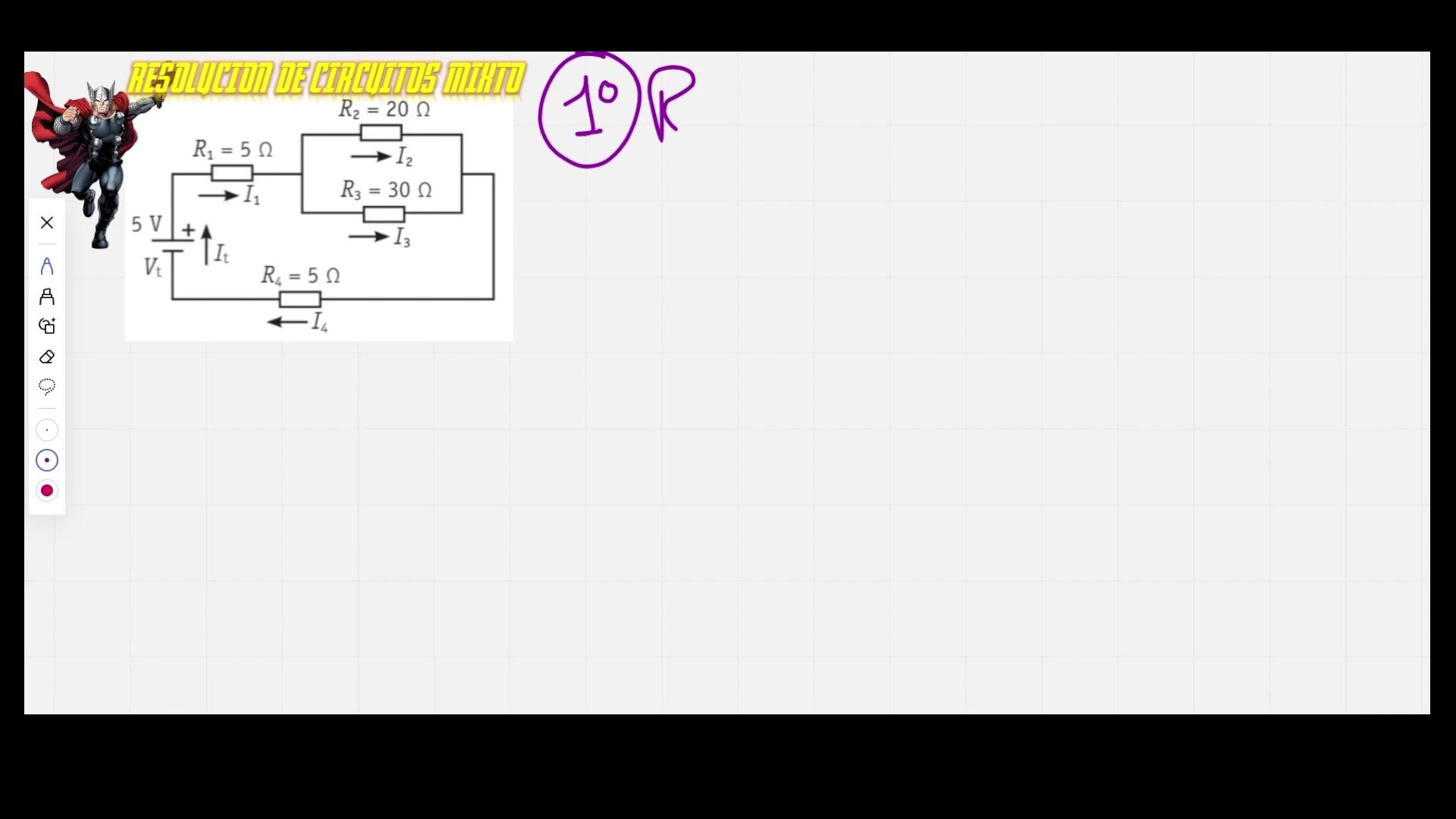

¿Os acordáis de la explicación teórica que vimos en la clase anterior? 00:01:10

En la que la intensidad 00:01:14

Tenemos una intensidad total que va a venir por aquí 00:01:17

Va a venir por aquí y te dicen intensidad 1 00:01:19

¿Qué intensidad es la 1 o la 4? 00:01:21

Esto es una trampa 00:01:24

Esto es una trampa para que Torque se estaba quedando dormido o caiga 00:01:25

Es esta intensidad total 00:01:28

Esta intensidad es la misma que esta. Es obvio, está siendo circulado por la misma tubería, pero aquí sí que se divide. Aquí se va a dividir en calipo de lima-limón y aquí se va a dividir en calipo de fresa. 00:01:30

Y aquí cuando se junten los dos calipos, ¿qué van a ser otra vez? Perfecto, van a venir por aquí, por aquí, por aquí, por aquí, por aquí. Entonces tenemos que calipo morado es igual a calipo de lima limón, ahí, perfecto, calipo de lima limón más calipo de fresa. 00:01:45

Ahora, lo tenemos aquí, o lo que es lo mismo, por aquí va a venir una tubería de agua, que viene circulando toda el agua, y de repente dicen, anda, hay que elegir, pues una se va por un lado y otra se va por el otro, y de qué dependerá de que un agua se vaya por un lado y que otro agua se vaya por otro lado, pues de la resistencia que se opongan. 00:02:10

Por aquí saldrá una y uno. Esto es y dos y esto es y tres. ¿Lo entendemos, no? Pues vamos a darle caña en un momentito. Esto es muy, muy, muy fácil. 00:02:32

Venga, lo primero que hemos dicho, vamos a quitarnos el paralelo. Y sí, Thor, sí. Por supuesto que podríamos hacer primero serie con serie, pero vamos a quitarnos el paralelo ya que estamos, ¿no? 00:02:44

Así que primero el paralelo. Lo resolvemos. Vamos a hacerlo. ¿Cuál es la fórmula del paralelo? 1 partido resistencia equivalente. Vamos a llamarlo resistencia equivalente 1 o resistencia equivalente mejor que 1, 2, 3. 00:02:53

es igual a 1 partido R2 más 1 partido R3, o lo que es lo mismo, 1 partido 20 ohmios más 1 partido 30 ohmios. 00:03:12

1 partido resistencia equivalente 2, 3, porque está formada por las resistencias 2 y 3, es 20 y 30, 60, 60 entre 20, 3, más 2, o lo que es lo mismo, 00:03:31

o 600, da igual, 5, 30, 20, como queráis. La cuestión es que aquí acabamos teniendo un 50 partido 600 o lo que es lo mismo dándole la vuelta porque tenemos que hacer la inversión 00:03:47

La inversión es lo que es un poquito más difícil siempre. 2, 3. Tenemos que 600 partido 50 y son 12 ohmios. Ya la tenemos. Resistencia equivalente es igual a 12 ohmios. 00:04:08

Pues ya que lo tenemos, borramos esto en este circuito mixto, que está súper fácil, y lo importante ahora es dibujar el siguiente paso. No quiero que nadie salga de aquí sin tener una cosa muy clara. 00:04:23

Thor, toma apuntes por favor. Es que luego Tony Stark me viene y me dice que por qué no lo hemos hecho. El primer paso es calcular, ir reduciendo, ir haciendo un circuito cada vez más simple, pero siempre, siempre, siempre tenemos que ir volviendo a dibujar. 00:04:39

Entonces volvemos a dibujar el circuito. 5 voltios. Resistencia de 5. Bueno, vamos a poner R1. Y ahora la resistencia equivalente 2, 3. Y tenemos un circuito mucho, mucho, mucho más simple. 00:04:53

¿Esta resistencia cómo se llama? Eso es, R4 00:05:16

Y ahora es lo que tenemos, este es el circuito de antes 00:05:19

Y le recorrerá una intensidad que no va a parar de dar vueltas 00:05:25

Y total, ya tenemos un circuito en serie 00:05:29

¿Lo entendéis? Ahora, segundo, circuito serie 00:05:31

Nos hemos cargado el paralelo, ya no hay nada que nos moleste 00:05:36

Adiós paralelo, adiós 00:05:41

Y un circuito serie 00:05:43

O lo que tenemos el equivalente total, que es la resistencia total, es igual a R1 más resistencia equivalente 2, 3 más R4. 00:05:44

O lo que es lo mismo, R total, vamos a darle valores, 5 ohmios más 12 ohmios, resistencia equivalente 2, más R4, ¿cuánto vale? 5 ohmios, resistencia total del circuito, 5 y 5, 10 y 12, 22 ohmios. 00:06:00

Pues ya lo tenemos. Vamos a avanzar. O lo que es lo mismo aquí, como decíamos, pues no nos deja. Ahora teníamos que daba 22 ohmios y ahora ya tenemos el circuito equivalente, el circuito supremo, que es el que nos va a servir para todo el ejercicio con 22 ohmios. 00:06:27

Esto es lo más importante. Vamos a borrar. Borramos, borramos, borramos, borramos, borramos, borramos, borramos, borramos. 00:07:26

¿Y ahora qué es lo siguiente que nos piden? Es muy fácil. La intensidad total del circuito. ¿Os acordáis? 00:07:47

Es segundo, intensidad total, pero para ello necesitábamos, se necesita la R total, que ya la tenemos, así que vamos a hacerlo, I es igual a V total partido R total, o lo que es lo mismo, nos la dan 5 voltios partido, ¿cuánto? 00:07:55

La R total que teníamos, que era 22 ohmios. 5 partido 22, ahora lo calculamos y nos da la friolera de Thor. ¿Cuánto da? Si no sabes usar la calculadora, Thor. 0,23 amperios. O lo que es lo mismo, 230 miliamperios. 00:08:22

y ya tenemos el segundo apartado 00:08:44

si es que más fácil no puede ser 00:08:47

pero ahora yo te estoy preguntando algo 00:08:49

yo que quiero fastidiar 00:08:51

aquí un poco te pregunto 00:08:53

¿qué intensidad pasa por aquí? 00:08:54

y ¿qué intensidad pasa por aquí? 00:08:56

entonces a eso le vamos a dar 00:08:59

un poquito de caña 00:09:01

ahora vamos a borrar esto 00:09:03

vamos a borrar esto, esto y esto 00:09:05

y todo esto 00:09:06

voy a preguntar ¿cuál es la intensidad verde 00:09:08

que tenemos aquí 00:09:11

¿Y cuál es la intensidad fucsia que tenemos aquí? ¿Cómo me gustan esos colores? Calipo de fresa, calipo de lima limón. Había uno de naranja, pero ya no lo venden. Entonces, ahora tenemos que calcular cuál es el voltaje total que va a caer en este paralelo. 00:09:12

¿Cuál es el voltaje total? Y eso es muy fácil de hacer. V paralelo, o lo que es lo mismo, la tensión en 2, 3, será igual a la intensidad total por la resistencia equivalente, 2, 3. 00:09:29

¿A qué se debe esto? A que si yo tengo el circuito estándar que tenía, mira aquí tengo R1 tal cual venía, yo lo puedo sustituir como hemos visto en el ejercicio de antes por una resistencia equivalente, 2, 3, una serie. 00:09:50

Yo sé que esto, en realidad, está formado por dos resistencias. Esto, en realidad, es esto. Es una resistencia aquí y una resistencia aquí, en paralelo. Simplemente estamos engañando un poquito, ¿vale? 00:10:05

Entonces, yo lo voy a operar como si fuera una sola resistencia. Si es que da igual, dos resistencias en paralelo en realidad son una. Tú puedes hacer el mismo tapón, obstrucción al agua aquí, ¿vale? 00:10:23

Juntando este y este. Bueno, juntándolos no entonces. Sustituimos aquí y tenemos que la tensión en V2,3 es igual a la I total, que nos ha salido la I total. ¿Cuánto nos ha salido, Thor? Eso es, 0,23. Te veo despierto. 0,23 amperios por la resistencia equivalente 2,3. 00:10:33

¿Cuánto salía la resistencia equivalente 2,3? Vamos a verlo, vamos a verlo. Que es una resistencia de 12, 12 ohmios. O lo que es lo mismo, tengo que mirar cuánto sale esto, cuánto sale 0,23 por 12 y sale 2,7 voltios. 00:10:55

Tenemos que todo el voltaje que cae aquí son 2,7 voltios. Es decir, en este paralelo, simbolizado como solo una resistencia, están cayendo 2,7 voltios. Y ahora, como el voltaje en el paralelo es el mismo para las dos, ya puedo hacer el cuarto paso. 00:11:20

Y muy importante. Y es calcular I1, perdón, I2 e I3. Vamos a hacerlo. Esto es muy fácil. Le cambiamos el color, vamos a coger otro color, vamos a volver al naranja. 00:11:43

Y 2 será igual a V23 partido R2. Y 3 será igual a V23 partido R3. ¿Cuánto vale V23 que lo hemos calculado? 2,7. ¿Cuánto vale R2? 20. 00:12:07

¿Cuánto vale V23? Lo mismo. ¿Cuánto vale R3? 30. Entonces esto nos dará 0,13 amperios y 2 y 0,1 amperios redondeando. 00:12:35

0,13 amperios, redondeo y 0,1 amperios, redondeando. Y podemos calcular que la intensidad total, que habíamos calculado una intensidad total que era 0,23 amperios, 00:12:55

Pues es la suma de I2 más I3, cumpliéndose la regla de los colores que teníamos aquí. O lo que es lo mismo, 0,23 amperios. Pues eso sería todo. Espero que lo hayáis entendido. 00:13:17

Nos podemos preguntar dudas los unos a los otros. Y Thor, ahora mismo estoy contigo. Futuros vengadores, futuras vengadoras, nos vemos. 00:13:38
